CSWA认证练习用铰接链节传动组件

　　这套铰接链节组件的结构原型取自工业现场最常见的套筒滚子链传动单元，把原本批量冲压、铆接成型的标准链条拆成了可独立装配、可自由调整相对转角的分体连杆构件，非常适合用来练习销孔配合、同轴度约束、相邻构件运动干涉检查这类装配核心技能。从实际应用场景来看，这类多节铰接链结构除了常规的输送线传动、链轮啮合动力传递之外，还经常被改造为柔性夹持工装的随动支撑臂、轻工设备的步进送料摆臂、防护门的同步联动拉杆，每一处铰接回转副都承担着传递拉力、补偿安装偏差、适配小范围弯折轨迹的作用。

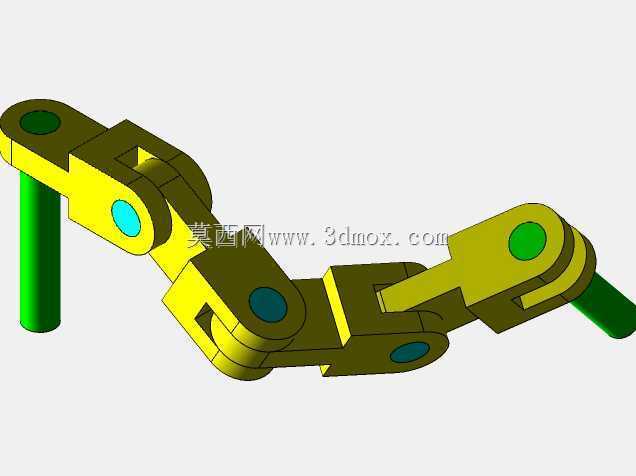

　　做结构设计的时候首先要敲定的是销轴与链板孔的配合边界：图中两端伸出的绿色圆柱销轴是整个组件的安装基准，销轴的外露段长度要预留出和机架支座、链轮齿槽或者相邻外接构件的安装间隙，销轴直径和链板端部通孔采用间隙配合，保证铰接点转动顺滑无卡滞，同时配合间隙不能过大，避免链节受拉时出现径向窜动、整条链传动轨迹跑偏。中间交错叠放的黄色链板分为内链节和外链节两种构型，内链节的两个孔位间距、外链节的孔位中心距必须严格保持一致，这是链条和链轮齿距精准啮合的核心参数，如果孔距偏差超过允许范围，装配后链条会出现跳齿、卡滞、局部应力集中拉断链板的问题。

　　链板的外形做了等强度优化：两端铰接孔位置做了加厚凸台，用来增大销轴和链板的接触承压面积，降低铰接面的比压，减少长期往复转动带来的磨损；中间连接段采用过渡圆弧收窄，既去掉了多余的材料减重，又避免了直角截面带来的应力集中，受拉的时候载荷可以沿着链板轮廓均匀传递，不会在拐角处出现断裂隐患。每处铰接位置都设计了同轴的衬套台阶，不同颜色的环带对应不同的配合面：青色、深绿色、深蓝色的环面分别对应外链板外侧限位面、内链节衬套端面、销轴轴肩定位面，装配时依次按照销轴穿入、衬套套接、内外链板交错叠放、轴肩限位的顺序完成约束，就能还原真实链条装配时的层级关系。

　　布置安装边界的时候要注意，整组链节完成弯折装配后，整体的运动包络面会随着各铰接点的转角变化而改变，做周边机架布局时不能只按直线伸直状态留空间，要把链节弯折到最大允许摆角的状态下校验外围干涉：相邻链板的弯折侧要预留出足够的转角间隙，不能出现两块链板转到极限位置时互相顶死的情况；销轴两端的伸出长度要匹配安装支座的厚度，外侧如果加装轴用挡圈或者开口销做轴向限位，还要额外留出挡圈的安装槽位。在输送线场景下使用时，多组该链节首尾串联，铰接点的转动阻尼要保持均匀，不能出现某一节转动过松导致链条下垂晃荡、某一节转动过紧增大链轮负载的问题；如果用作柔性工装的随动臂，还可以在铰接销轴处加装锁紧螺钉，调整到需要的弯折角度后锁死，让柔性链变成固定形态的支撑构件。建模过程中可以通过逐个添加同轴、重合约束，直观理解串联铰接机构的自由度变化规律，每增加一个活动铰接点，整体机构的自由度就对应增加，最终整组构件既可以保持直线张紧状态传递直线拉力，也可以弯折成指定曲率的弧线适配弧形输送轨迹，完整覆盖了链传动类构件从零件建模到虚拟装配、运动校验的全流程设计要点。
