深沟球滚动轴承剖视结构三维数模

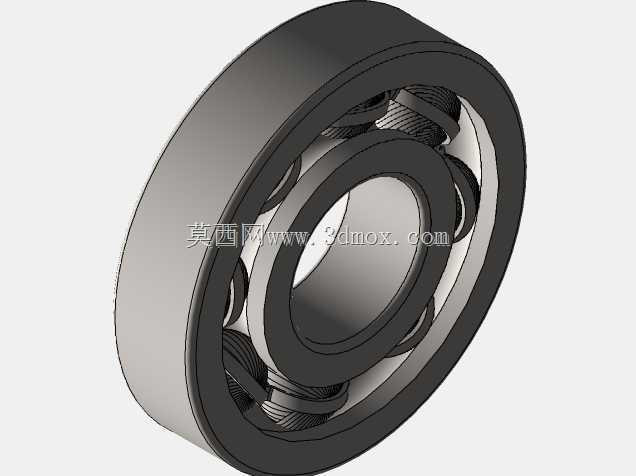

　　这套深沟球滚动轴承的三维结构数模，采用半剖视的呈现方式，将轴承外圈、内圈、滚动钢球、冲压保持架四大核心构件的装配配合关系完整还原，没有做多余的外观包覆处理，让结构设计、设备选型、装配校核环节的从业者可以直接观察到轴承内部滚动体的排布逻辑、保持架兜孔对钢球的限位约束方式，以及内外圈滚道与钢球的接触配合形态。

　　从实际工业应用场景来看，这类深沟球轴承是旋转支承结构里应用覆盖范围最广的通用零部件，小到小型电动工具、家电驱动电机、办公自动化设备的转轴支承，大到中小型工业电机、输送机托辊、机床辅助传动轴、水泵转子、汽车变速箱附属转轴、风电设备辅助传动机构，只要存在旋转轴需要同时约束径向跳动、承受少量双向轴向载荷的位置，几乎都会选用这类结构的轴承。它最核心的功能，就是在旋转轴和固定机座之间建立低摩擦的滚动摩擦副，把轴运转过程中产生的径向载荷、不大的双向轴向载荷平稳传递到机座上，同时把轴的径向跳动、轴向窜动限制在设计允许的精度范围内，避免转轴和相邻固定零件发生直接摩擦磨损，整套支承结构不需要复杂的附加润滑密封辅件就能长时间稳定运行。

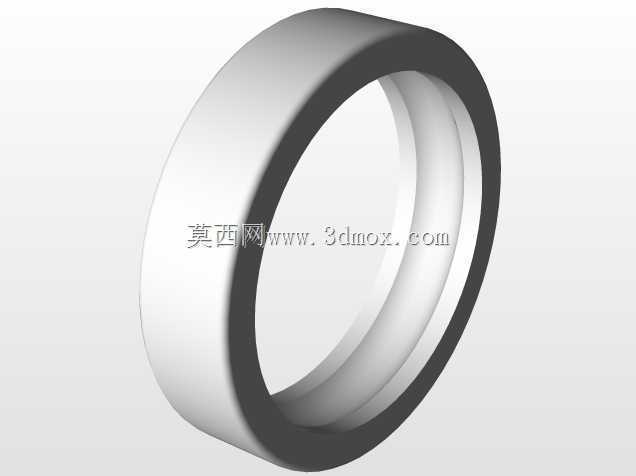

　　设计这套数模的时候，首先从轴承的装配逻辑出发：先确定内外圈的同轴基准，内圈的内孔是和转轴轴颈过盈配合的安装面，外圈的外圆柱面是和轴承座孔过渡或者过盈配合的安装面，两个配合面的尺寸公差、形位公差直接决定轴承安装后的运转精度——如果内孔和轴的配合过盈量过大，会导致内圈胀大，滚道间隙被挤压消除，钢球运转卡滞，温升快速升高；如果配合间隙过大，轴运转时内圈和轴颈之间会发生相对滑动，磨伤轴颈同时引发振动冲击。外圈和轴承座的配合同理，需要根据轴承承受载荷的方向、内圈外圈哪个是旋转件来调整配合松紧：常规工况下内圈随轴旋转、外圈固定在机座上，内圈配合选过盈、外圈选稍松的过渡配合，既保证周向固定不打滑，也方便拆装维护。

　　滚动体的排布是结构设计的核心，数模里完整还原了钢球在滚道圆周方向的等距分布状态，保持架的兜孔刚好包裹住每一颗钢球的赤道位置，既把相邻钢球均匀隔开，避免钢球之间直接接触产生滑动摩擦和碰撞噪音，又给钢球留出足够的滚动自由度，让钢球在内外圈滚道之间做纯滚动运动。深沟球轴承的滚道是和钢球曲率半径非常接近的弧形深沟，滚道的曲率略大于钢球半径，这种滚道形态让钢球和滚道之间是弧形面接触，既可以承受垂直于轴线的径向载荷，也能在轴受到沿轴线方向的窜动力时，通过钢球和滚道侧面的接触来承受双向轴向载荷，这也是它和只能承受纯径向载荷的圆柱滚子轴承最核心的结构差异。

　　从安装边界和外形尺寸的工程逻辑来看，这类轴承的外形尺寸已经形成了标准化的系列规格，内径、外径、宽度三个核心尺寸对应固定的型号编码，设计人员在选型时不需要单独定制非标尺寸，只需要根据转轴轴颈直径、轴承座的安装空间、需要承受的载荷大小、预期运转转速，从标准系列里选取对应规格即可。数模在构建时也严格遵循标准轴承的尺寸比例：内圈的内径到滚道底部的壁厚、外圈滚道底部到外圆柱面的壁厚，都按照标准轴承的强度比例设计，既保证套圈有足够的刚性承受载荷不会发生变形，又不会因为壁厚过大造成整体结构臃肿、占用多余安装空间。轴承的轴向宽度尺寸也和标准规格匹配，安装时轴承座的台阶高度、轴上的定位轴肩高度都有明确的边界要求：轴肩的高度不能超过内圈的厚度，否则拆卸轴承时拉马无法勾住内圈端面；轴承座的孔台肩高度不能超过外圈的厚度，否则外圈无法从座孔里顺利顶出。

　　数模采用半剖的展示形式，还特意把保持架的冲压弯折结构做了写实还原：浪形冲压保持架由两片半片的冲压钢板铆合而成，每一个兜孔刚好容纳一颗钢球，这种保持架重量轻、占用内部空间小，适合中高速运转的工况，和实体铜保持架的重载工况形成明确区分。在建模过程中，各零件的装配约束完全按照实际装配关系设置：内圈和外圈保持同轴，钢球同时和内外圈滚道相切，保持架的兜孔中心和钢球中心重合，所有零件之间没有干涉，转动内圈时可以模拟出钢球沿滚道滚动、保持架随钢球同步公转的运动状态，完全可以用来做机构运动仿真、装配干涉检查、安装维护流程演示，也能作为机械设计教学里讲解滚动轴承结构的直观演示素材。实际选型时还要结合工况补充对应的密封结构、润滑方式，这套数模把核心的滚动支承结构完整呈现，设计人员可以在此基础上根据使用场景添加防尘盖、密封圈、注油孔等附属结构，快速完成整套转轴支承模块的设计工作。
