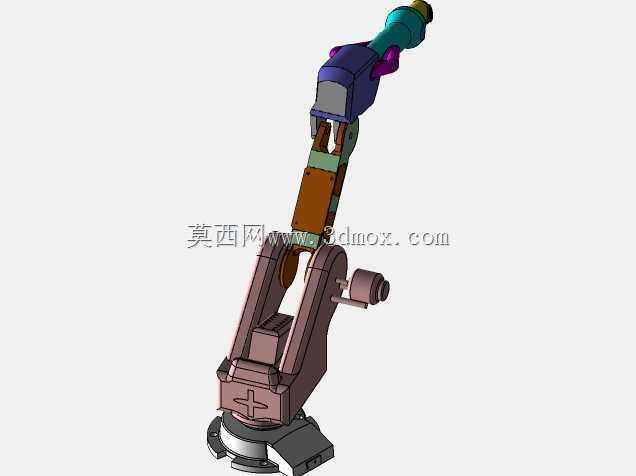

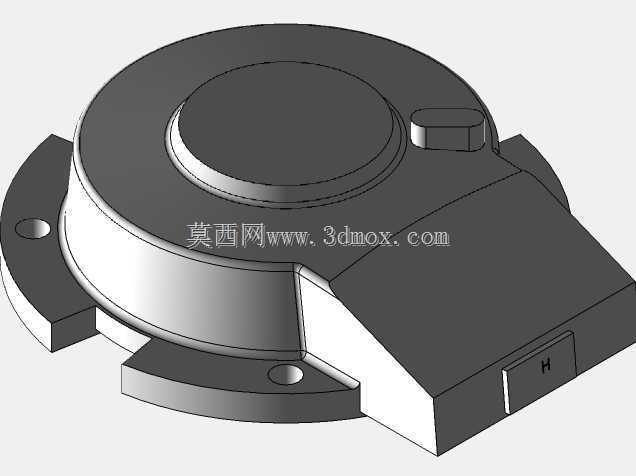

这套多关节机械臂本体结构,面向中小负载搬运、上下料、装配工位的自动化改造场景搭建,整体采用串联六轴布局思路,从底部回转基座到末端法兰依次排布关节,各段臂长比例参考常规工位作业半径设定,兼顾作业覆盖范围与臂体刚性。底座部分采用大尺寸法兰盘结构,底部预留环形安装孔位,现场落地安装时可直接对接设备机架或者地面预埋钢板,回转关节内置在基座腔体内部,驱动元件与传动件全部收纳在壳体中,外部仅露出接线与检修盖板,既减少车间粉尘、切削液侵入传动腔的概率,也避免作业过程中管线剐蹭周边工装。

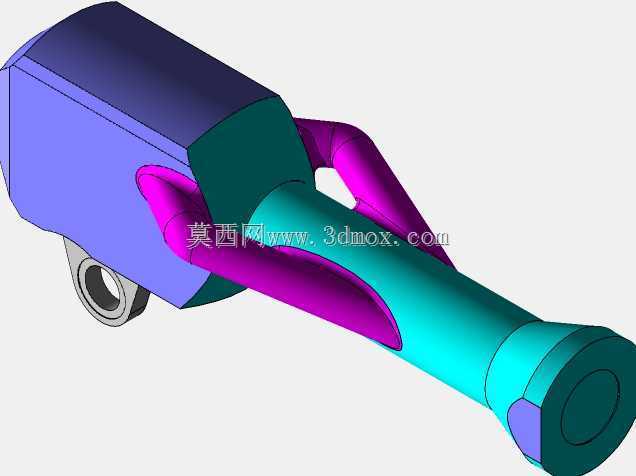

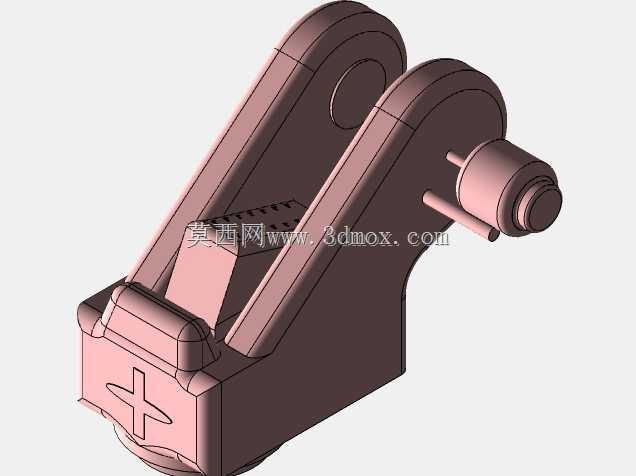

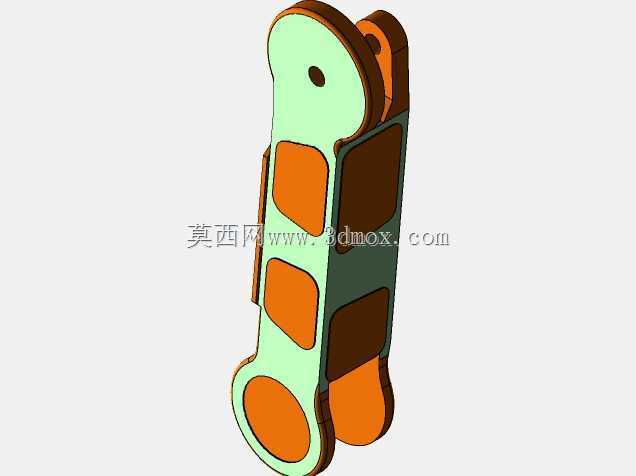

从结构分层来看,大臂段承担主要负载承载,臂体采用箱型截面构型,两侧布置铰接耳板,关节处的铰接孔同轴度在建模阶段就做了装配约束校验,耳板厚度根据臂长弯矩做了加厚处理,避免大臂俯仰承载时出现铰接孔变形。小臂段相对大臂更窄,截面尺寸收窄以降低末端运动惯量,小臂与大臂连接的肘关节处预留了驱动元件安装位,侧方伸出的筒状结构为驱动组件的安装腔体,装配时传动件可从侧方装入,后期维护拆解不需要拆分整段臂体。腕部采用多轴正交布局,三个关节轴线交汇于腕点,末端法兰盘预留标准安装螺孔,可快速适配夹爪、吸盘、焊枪等不同末端执行器,法兰端面的定位止口在建模时按通用工装接口尺寸设定,更换末端工装时不需要额外加工转接件。
设计过程中各运动关节的行程限位都做了实体模拟,大臂俯仰的极限角度下,臂体与基座之间预留了足够安全间隙,不会出现结构硬碰撞;腕部旋转关节的转动范围内,内置管线的弯曲半径始终大于线缆最小允许弯曲值,避免反复弯折造成线缆疲劳断裂。臂体所有外露棱边都做了倒角处理,既消除装配时的锐边安全隐患,也让壳体钣金件的折弯工艺更容易实现。各关节的壳体分模面都设置在非配合面,后期加工铸造或者钣金折弯时,脱模、折弯工序都不需要额外做复杂工装。
安装边界方面,底座法兰的外径尺寸适配常见的自动化工作站机架台面,整机直立状态下的高度满足常规车间设备布局的净空要求,作业半径覆盖前方半圆区域内的常见上下料点位,不需要额外加长臂段就可以对接相邻的两台加工设备。关节处的铰接销轴采用阶梯轴结构,轴向定位用端盖压紧,装配时销轴从单侧穿入即可完成定位,拆装维护时不需要双侧同时对位,现场检修效率更高。臂体内部预留了完整的管线走线通道,动力线、信号线可以从底座内部沿臂体空腔一路走到腕部,外部不需要拖曳外露拖链,既减少运动过程中的管线晃动,也降低管线被工件剐蹭破损的风险。

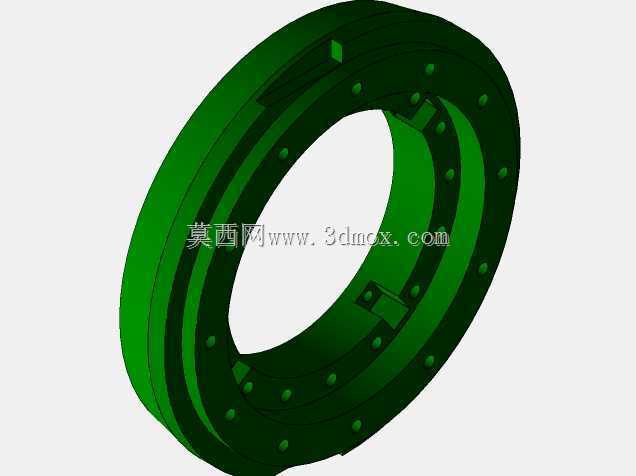

针对装配工位的使用需求,腕部末端的负载安装面平面度在结构设计时就提出了公差要求,保证末端执行器安装后姿态精度稳定;各关节的轴承安装位都设置了台阶定位,轴承压装后轴向不会窜动,长期往复运动后传动间隙不会快速扩大。整体结构没有采用复杂的异形曲面,大部分构件都是规则的板件、筒件与铸件,加工工艺性好,普通机加工车间就可以完成全部零件的制作,适合中小自动化厂商做定制化设备开发时直接参考本体结构,根据实际工位的负载、行程需求调整各段臂长与关节尺寸,快速完成专属机械臂的结构细化设计。
