大涵道比航空涡扇发动机整机结构

项目分类:发动机 发布时间:2024-08-22 ID:765242
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构
  • 大涵道比航空涡扇发动机整机结构

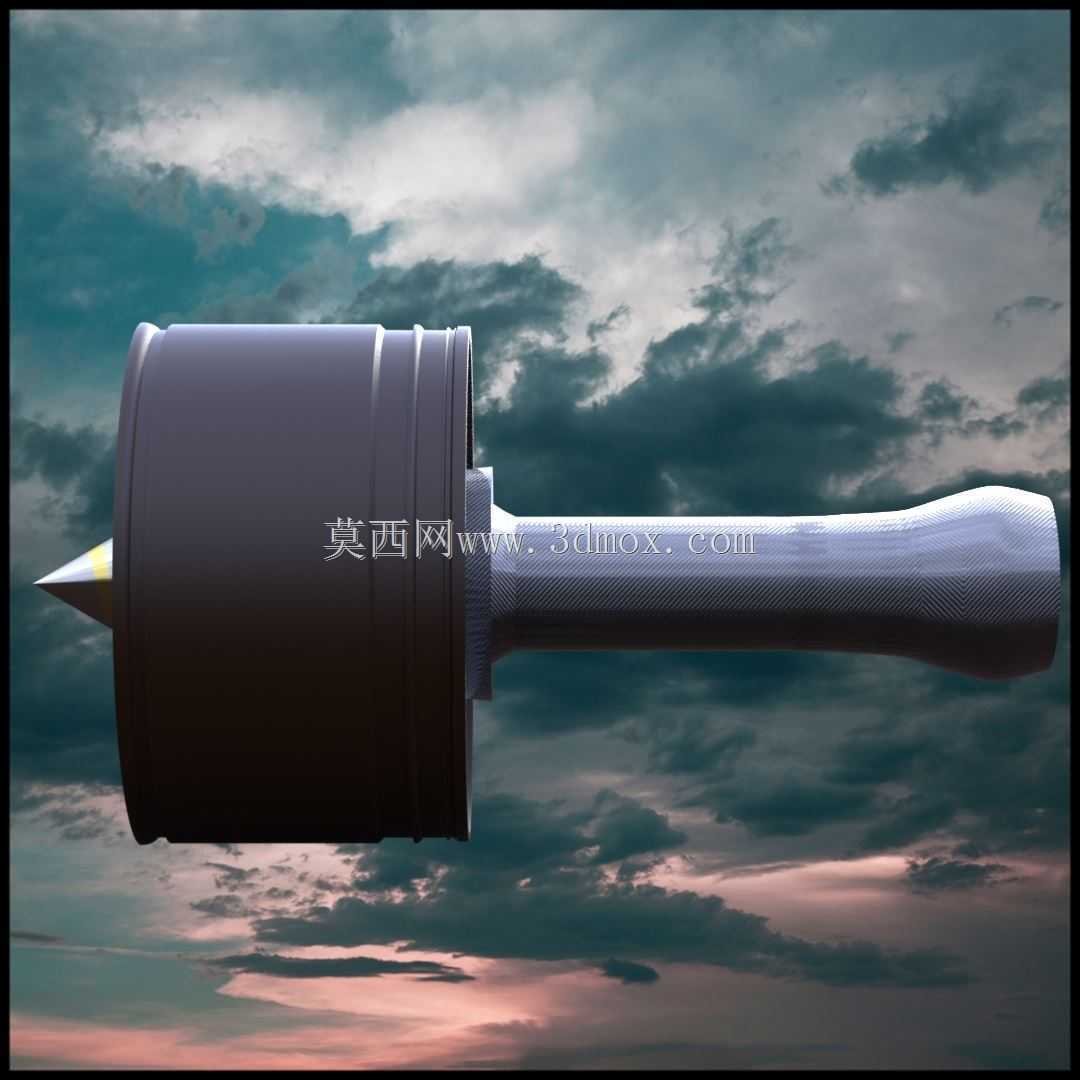

  这套大涵道比涡扇发动机三维结构,面向民用干线客机、大型运输机动力系统的结构认知、教学演示与方案论证场景,核心作用是为航空器提供持续稳定的大推力输出,同时兼顾巡航阶段的燃油经济性与噪声控制要求,是当前亚音速民航飞行器应用最广泛的动力构型。

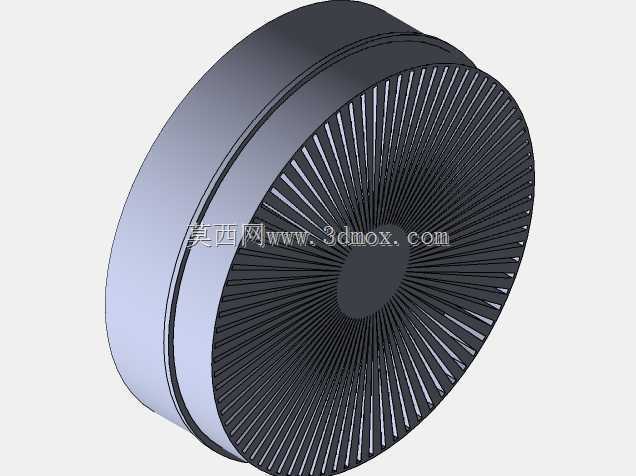

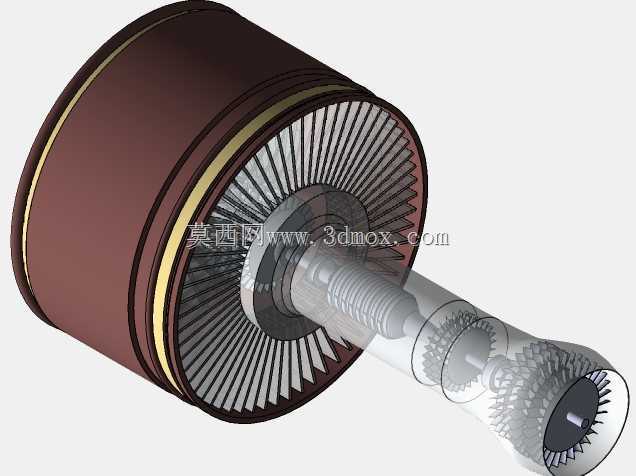

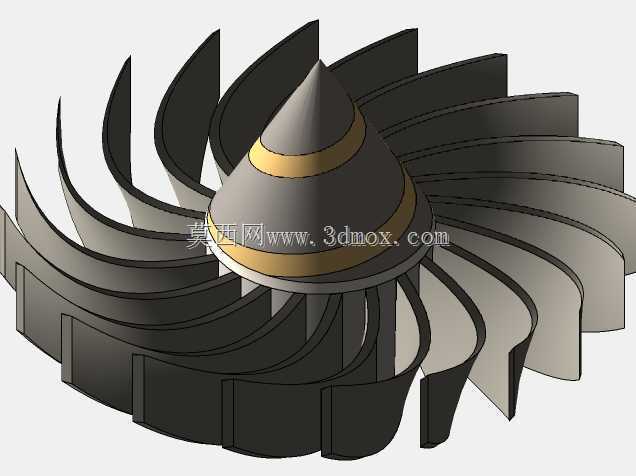

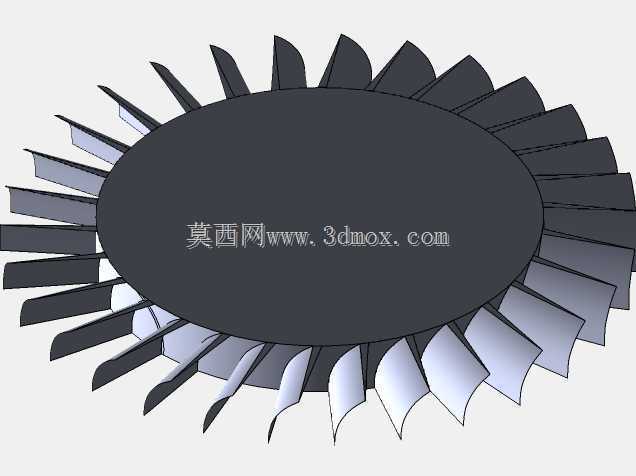

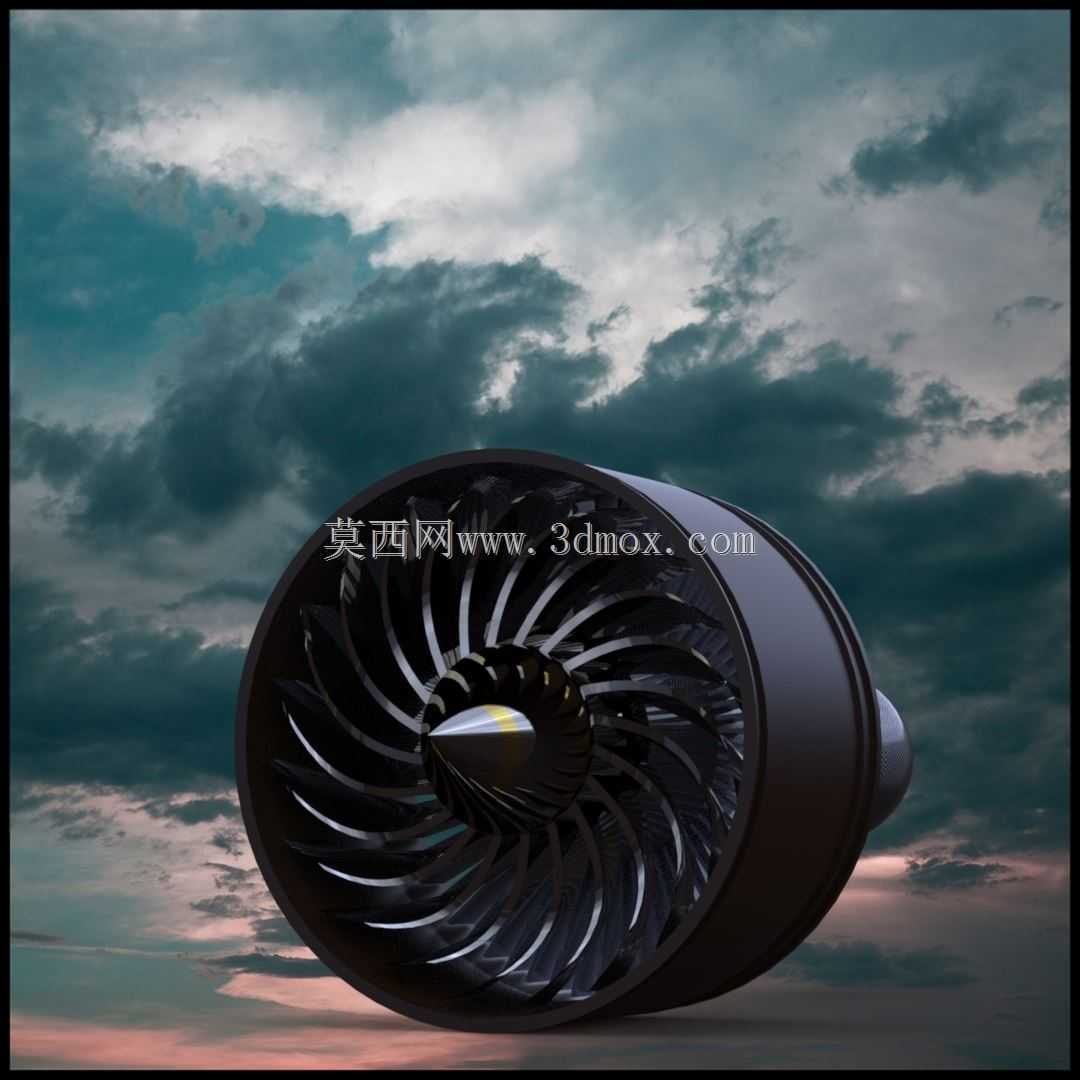

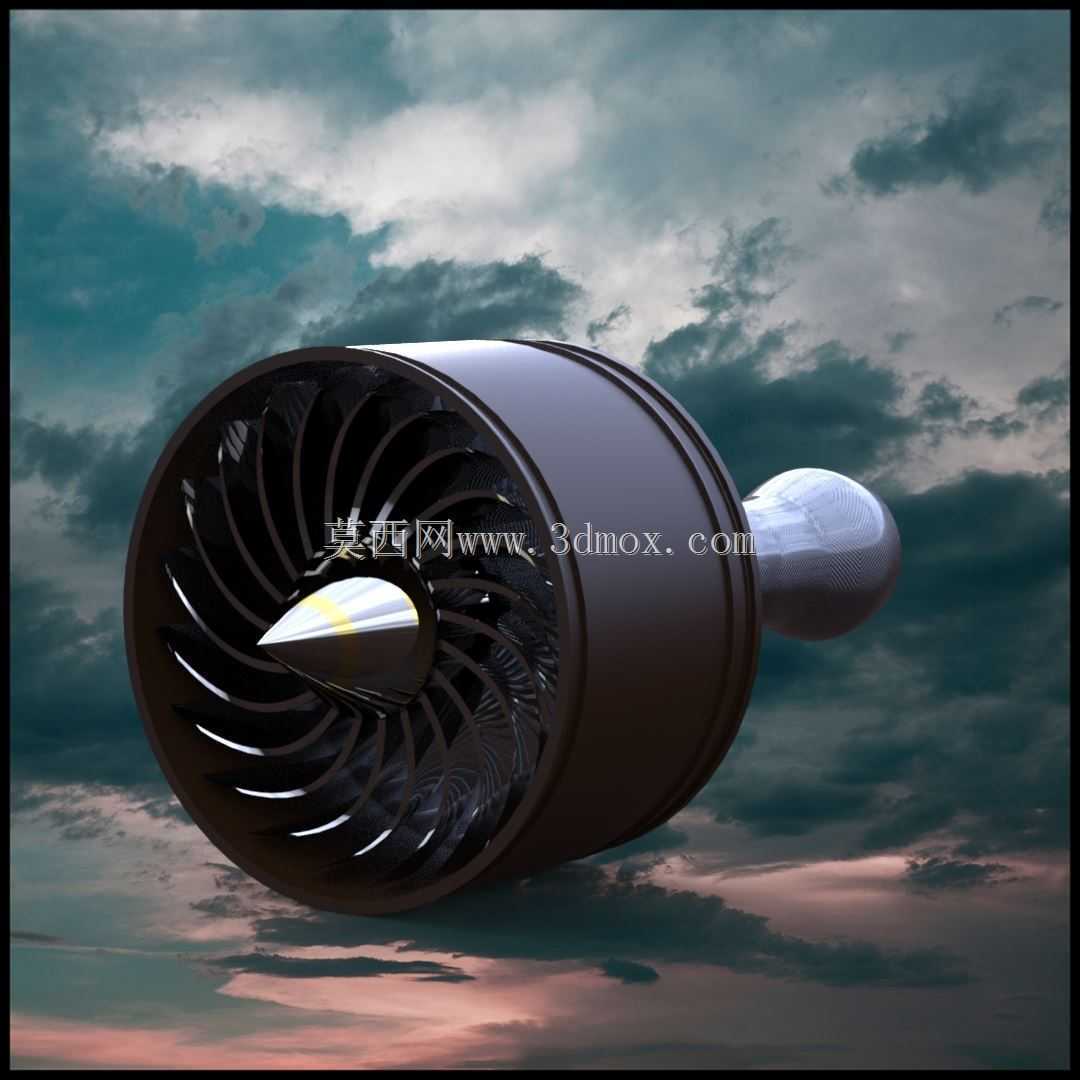

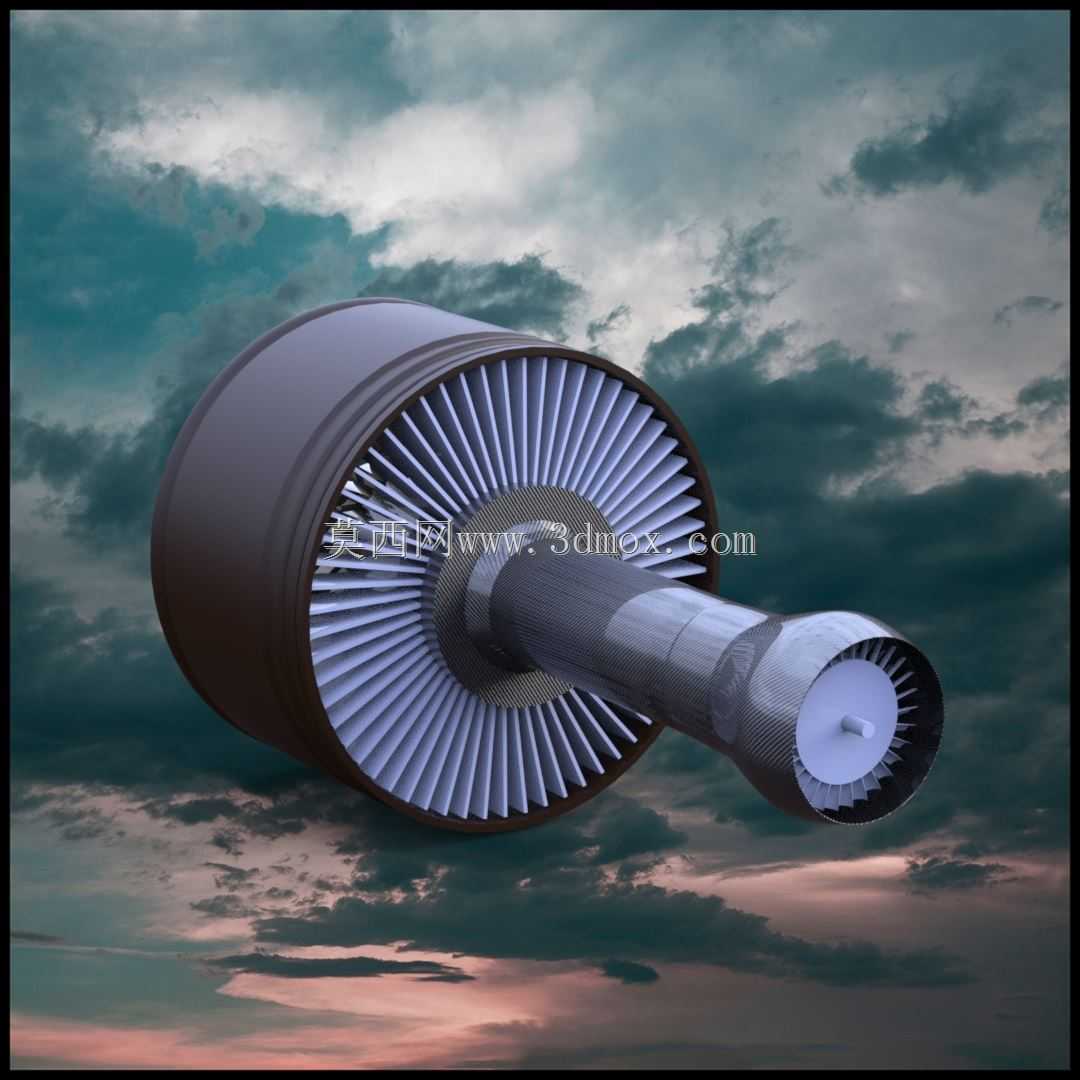

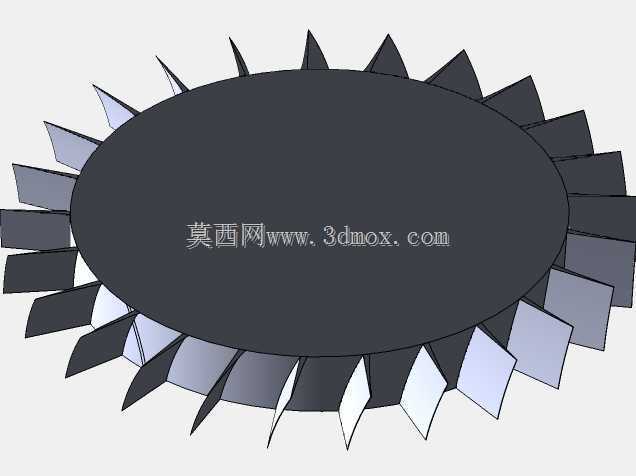

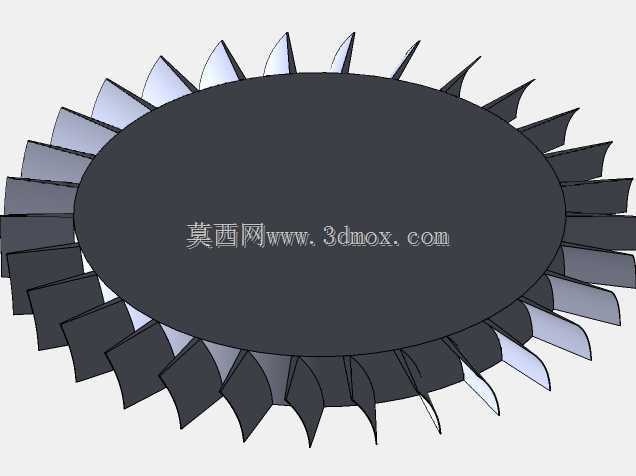

  从整机布局来看,模型完整还原了涡扇发动机从进气道到尾喷口的全段结构:最前端是大直径宽弦掠形风扇叶片,叶片采用三维扭转气动外形,叶尖带有防磨与减振结构设计,风扇转子后方依次布置分流机匣,将气流分为外涵道与内涵道两个流路——外涵道冷空气直接向后喷出提供大部分巡航推力,内涵道气流则依次经过多级低压压气机、高压压气机完成逐级增压,进入燃烧室与航空煤油混合燃烧后,高温高压燃气先后驱动高压涡轮、低压涡轮,涡轮转子通过同轴传动轴分别带动前端压气机与风扇旋转,最终燃气从尾喷口排出叠加做功。

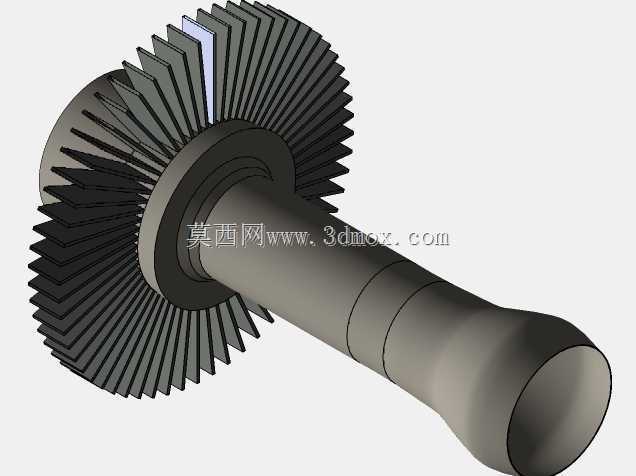

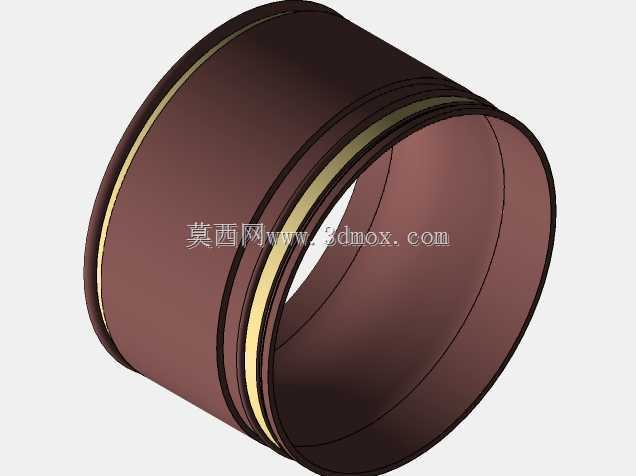

  结构设计层面,整机采用转子共轴分层支承的思路:高压转子由两端轴承支承在中介机匣与涡轮后机匣上,低压转子为细长轴结构,穿过高压转子内孔实现前后跨支点支承,机匣部分采用分段对接设计,进气机匣、风扇机匣、外涵机匣、燃烧室机匣、涡轮机匣、尾喷管依次通过法兰边连接,既满足装配时转子逐级吊装的工艺需求,也方便航线维护时分段拆解检查叶片、燃烧室与涡轮部件的损耗情况。宽弦风扇叶片采用无凸肩设计,在保证叶片抗外物冲击强度的同时,降低了叶片表面的气动阻力与旋转噪声,外涵道内壁做了流线型顺滑过渡,减少气流沿程压力损失。

  安装边界方面,该类涡扇发动机通常通过机身两侧机翼下方的吊装挂点完成固定,整机前端风扇直径远大于核心机段直径,整机轴向长度从进气整流罩前端到尾喷口出口呈流畅的纺锤形收敛过渡,模型中可以看到核心机外部预留的安装节位置,分别对应主推力安装节与辅助承重安装节,安装节的孔位间距、端面高度都需要和机翼吊挂的对接接口完全匹配,避免发动机工作时的振动传递到机身结构。发动机工作时转子转速可达每分钟上万转,建模过程中对转子的同轴度公差、叶片与机匣之间的叶尖间隙都做了对应体现,间隙过大会降低压气机效率引发喘振,间隙过小则会在热态膨胀、转子振动时出现叶片刮蹭机匣的故障。

  在实际工程应用中,这类三维结构可用于航空地勤培训中拆解流程演示、航空院校发动机原理课程的具象化教学,也可为新型动力装置的吊挂匹配、短舱布局设计提供外形参考,模型中叶片的扭转角度、压气机各级的叶片数量、燃烧室的扩压流道造型都对应真实涡扇的气动设计逻辑,能够直观展示外涵道与内涵道的气流分配关系、涡轮与压气机的功率传递路径,帮助结构设计人员理清大涵道比涡扇从进气到排气的完整结构逻辑,规避动力装置布置时出现的安装空间干涉、检修口预留不足等实际问题。
