在民用支线客机、通用航空飞行器、军用喷气式战机以及部分高速无人飞行器的动力系统选型中,涡轮喷气类动力装置始终是高速飞行场景下的核心配套部件,这类动力装置通过压气机段完成进气增压、燃烧室燃油喷射燃烧、涡轮段做功驱动前端压气机、尾喷管高速排气产生推力的完整循环,能够在万米高空的低气压、低气温环境下持续稳定输出推力,适配0.8马赫以上的高速飞行需求,区别于涡桨、涡扇发动机的涵道结构,纯涡轮喷气结构的排气速度更高,高速段推进效率优势明显,常被应用于高空高速靶机、老旧型号歼击机以及部分试验型高速飞行器的动力配套中。

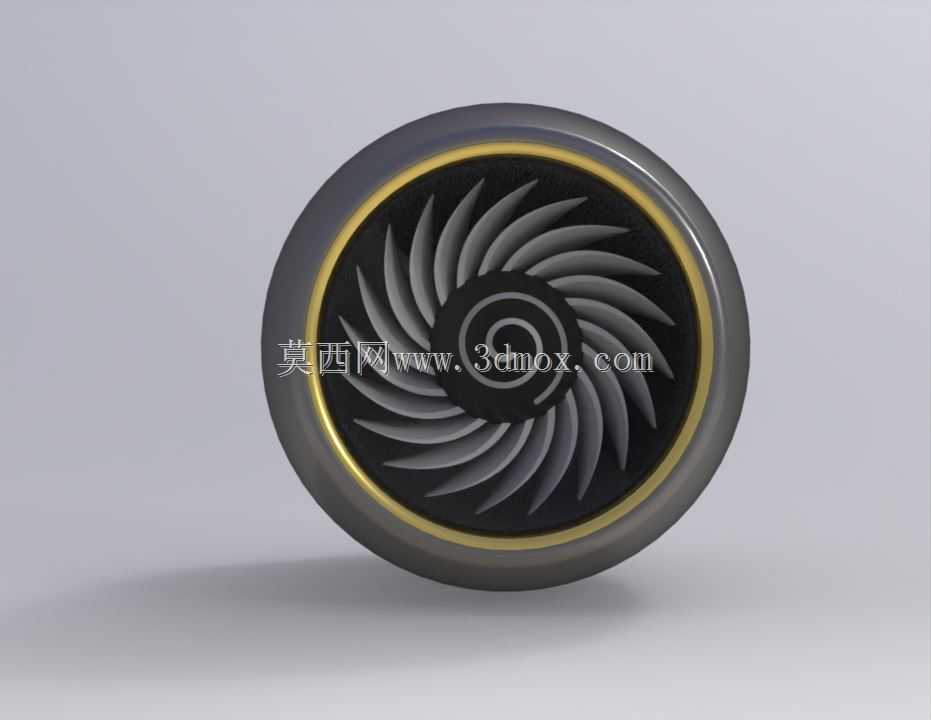

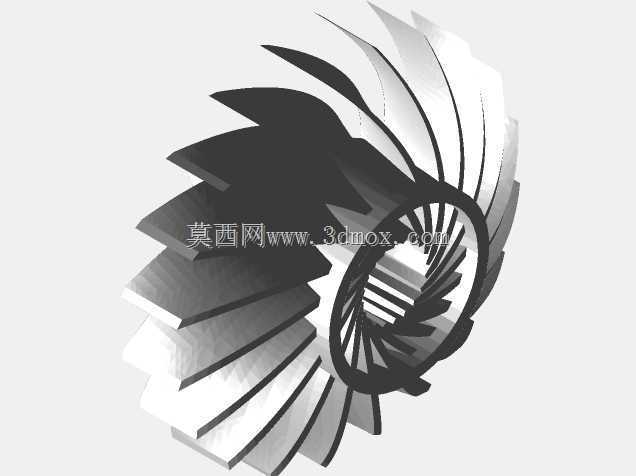

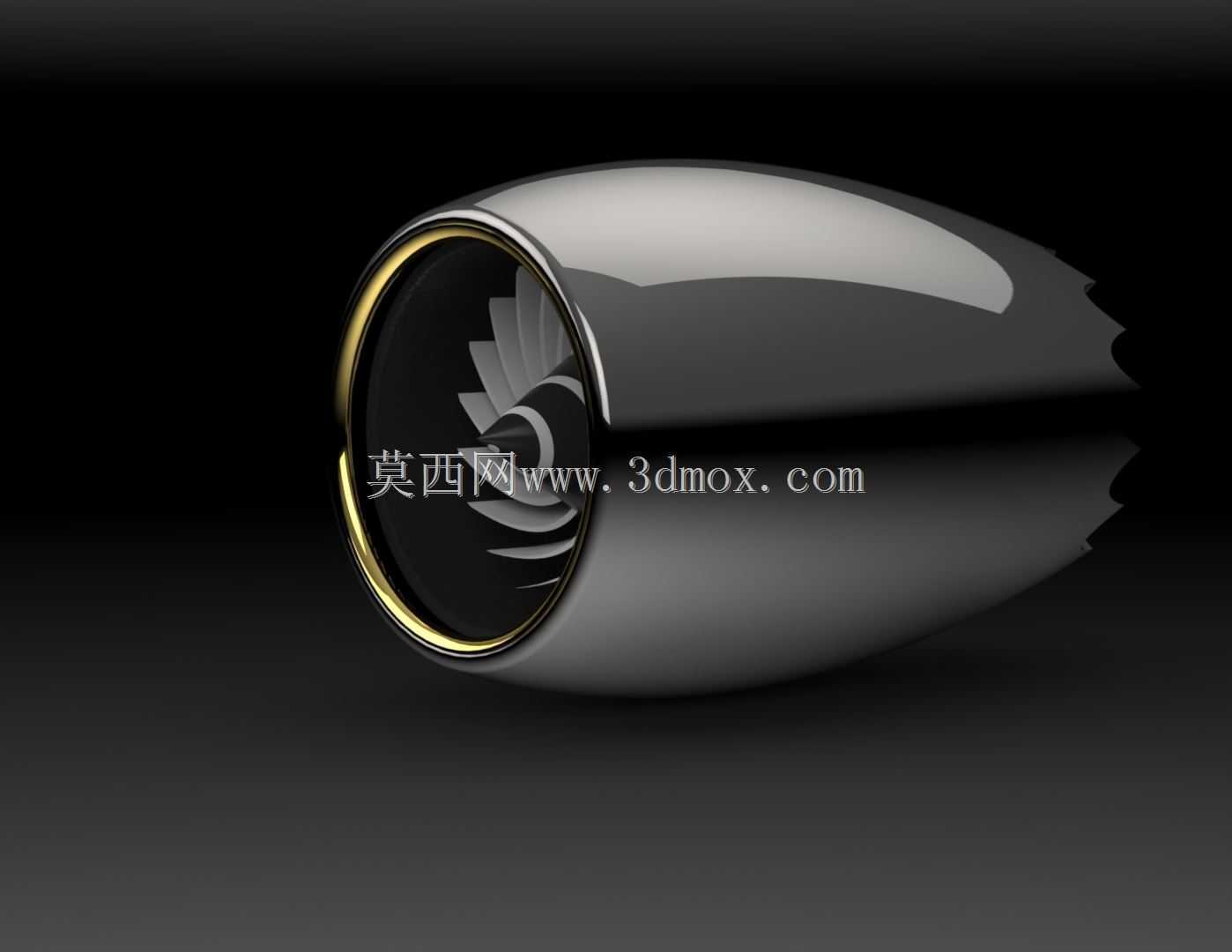

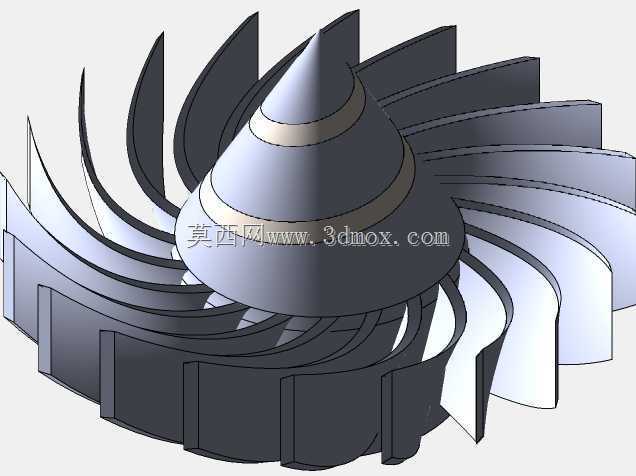

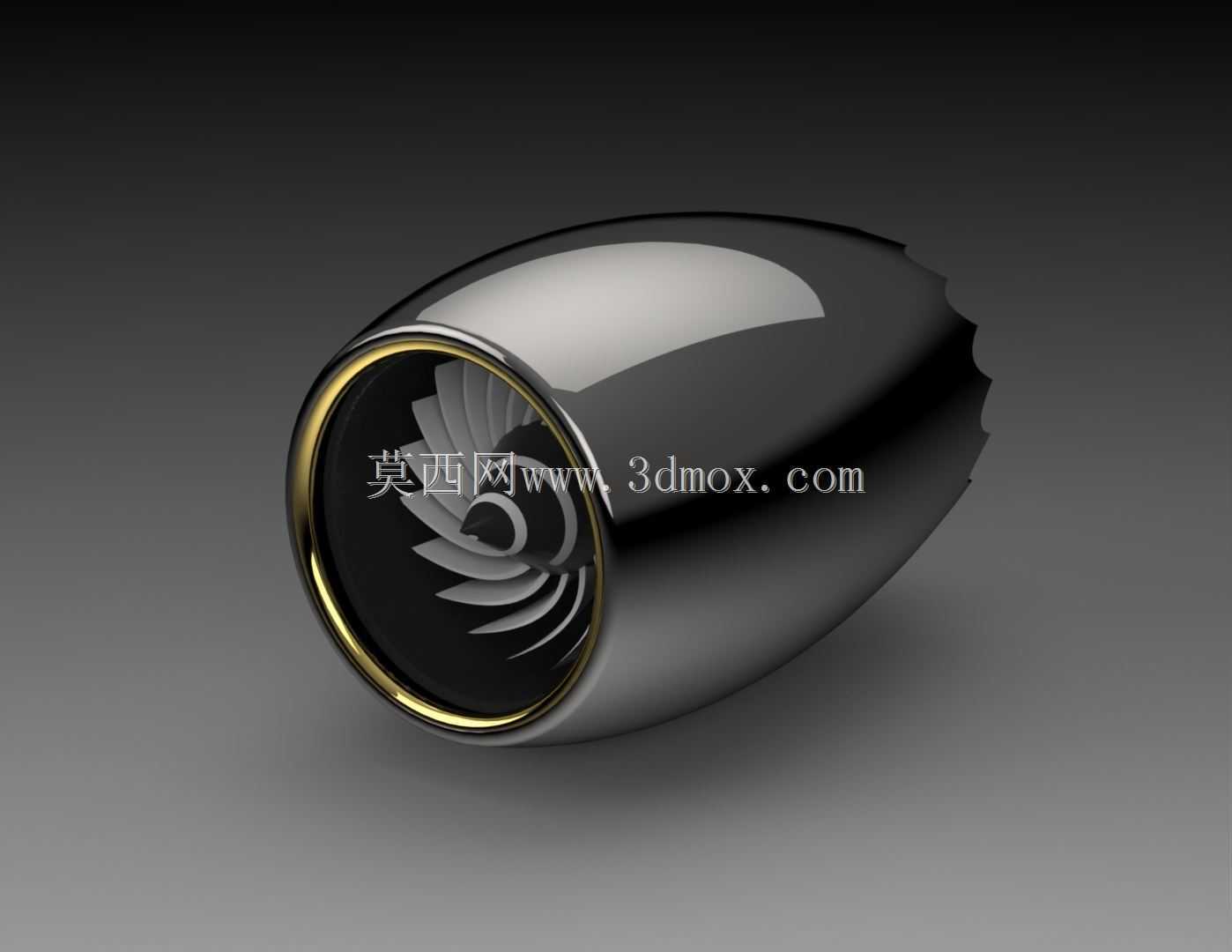

从结构设计维度来看,这套三维模型完整还原了涡轮喷气发动机的核心流道结构,进气道采用椭圆钝头前缘设计,能够在大迎角飞行状态下保证进气均匀性,避免进气道内壁出现气流分离导致压气机喘振,进气道唇口做了圆弧过渡处理,厚度控制在合理范围,既保证低速飞行时的进气流量系数,也能降低高速飞行时的唇口激波阻力。压气机段采用多级轴流叶片布局,每级叶片的翼型截面均按照不同半径处的线速度做了扭角设计,从叶根到叶顶的安装角逐渐减小,保证整个叶高范围内的气流攻角处于最优区间,减少流动损失,叶片与机匣之间预留了合理的径向间隙,既避免工作状态下叶片热膨胀碰磨机匣,也能控制间隙漏气损失在可接受范围内。
燃烧室段采用环形腔室结构,模型中还原了火焰筒、燃油喷嘴的安装位置,火焰筒壁面设计了多排冷却气孔,能够引入压气机出口的高压冷空气在壁面形成气膜,隔绝燃烧室内的高温燃气,避免火焰筒壁面长期处于超温状态出现烧蚀故障,喷嘴采用离心式雾化结构,能够将航空煤油雾化成微米级油滴,与高压空气充分混合后稳定燃烧,保证燃烧效率达到95%以上。涡轮段与压气机段通过同轴连接,涡轮叶片采用空心气冷结构设计预留了内部冷却通道,能够引入压气机段的冷空气对叶片进行内部冷却,保证叶片在高温燃气冲击下的材料强度满足长期工作要求,涡轮导向器的叶片安装角经过精准匹配,能够将燃烧室出口的高温燃气调整到合适的角度冲击涡轮工作叶片,最大化将燃气的热能与压力能转化为涡轮的旋转机械能,驱动前端压气机持续运转。

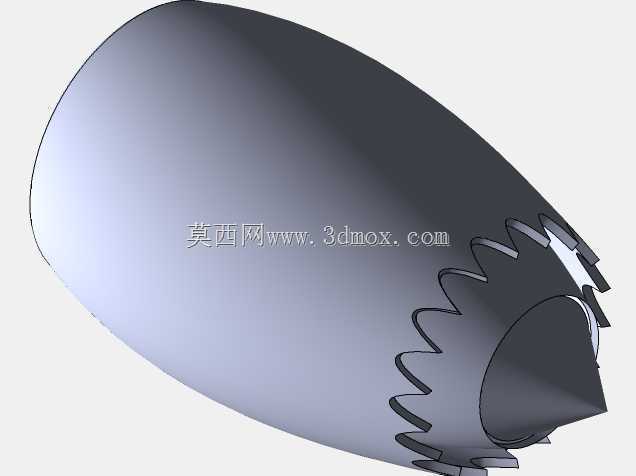

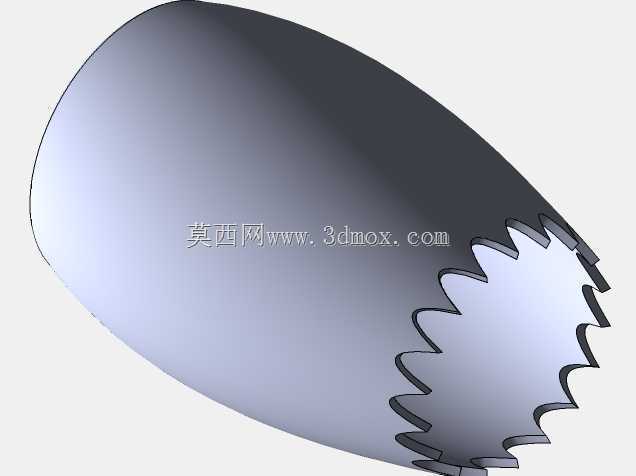

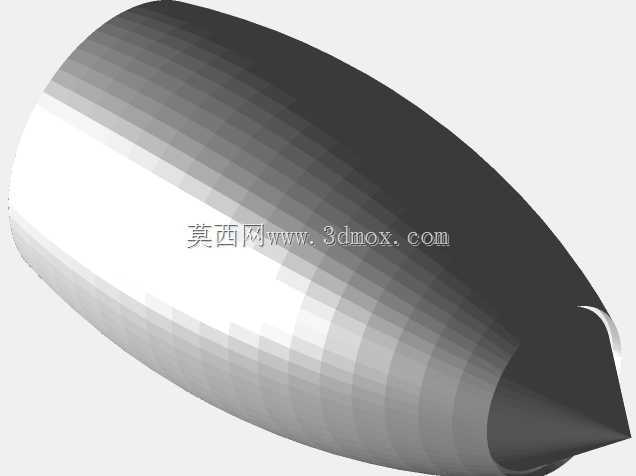

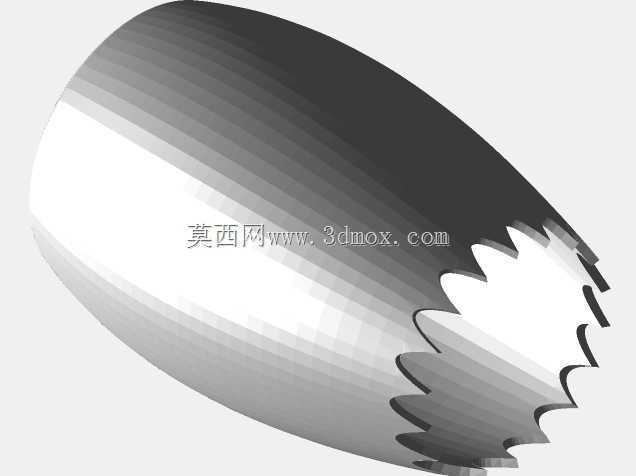

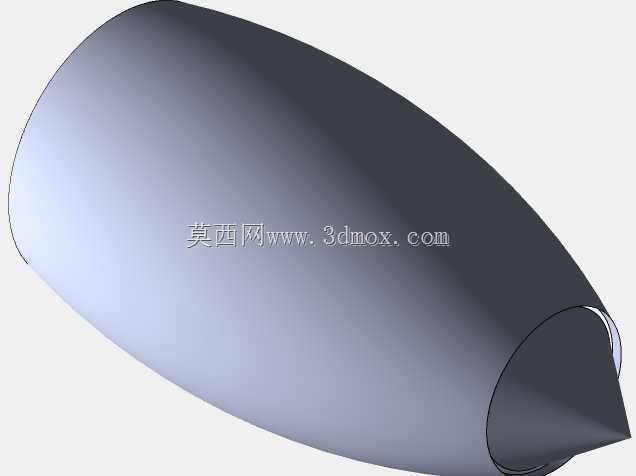

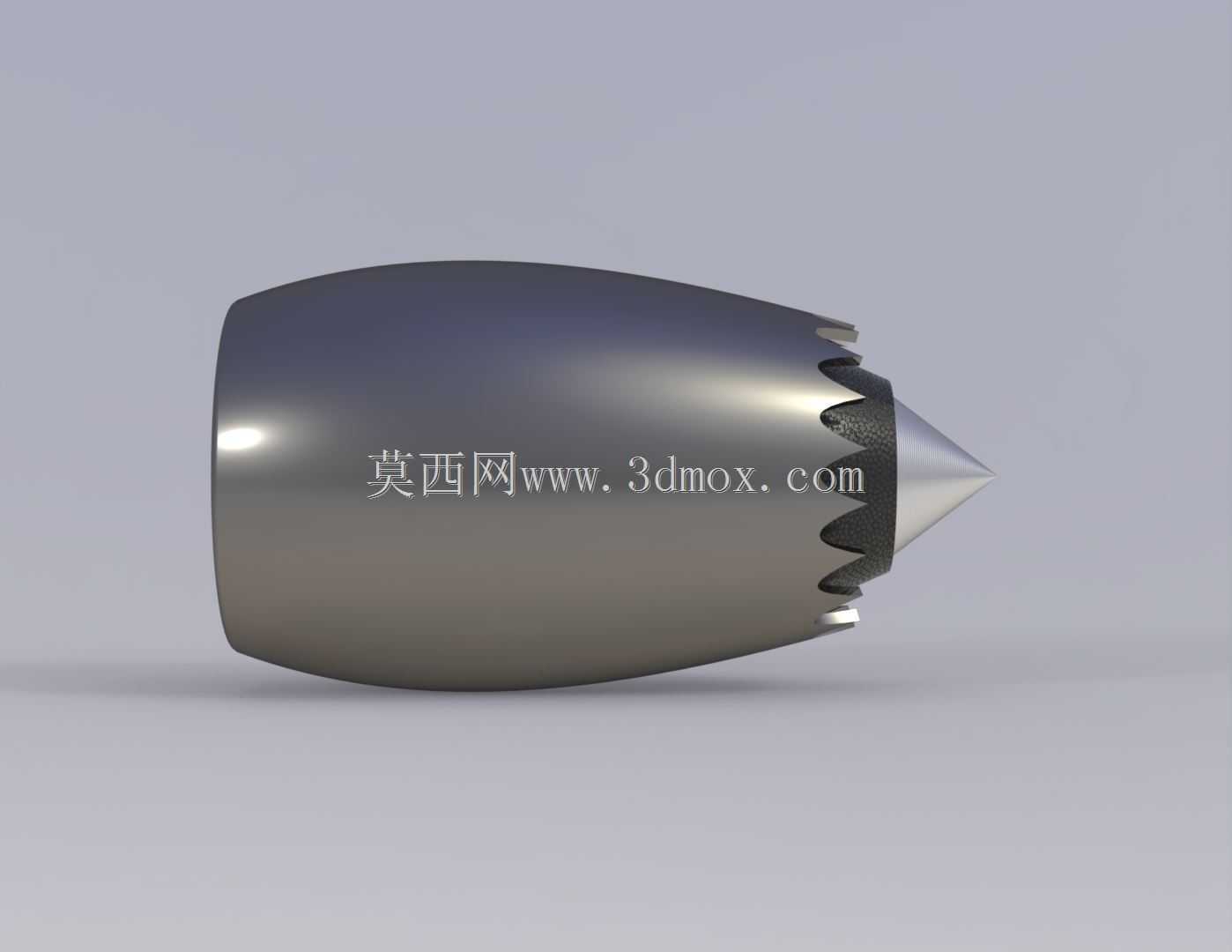

尾喷管段采用收敛型结构,能够将涡轮后段的亚音速燃气加速到音速状态排出,产生核心推力,喷管出口边缘做了锯齿型修型,能够加快排气与周围冷空气的混合速度,降低排气噪音同时缩减红外辐射特征。从安装边界来看,整套动力装置的外部机匣为等直径圆柱段搭配前端椭圆整流罩、后端收敛喷管的结构,安装节设计在机匣中部的承力环位置,采用前后两个安装点的布局,前安装点承受推力与径向载荷,后安装点补偿工作状态下的热膨胀位移,避免机匣热应力过大导致结构变形,外部预留了燃油管路、滑油管路、启动电机、传感器的安装接口位置,接口尺寸按照航空行业标准设计,能够直接匹配对应规格的管路与机载附件。
在实际建模过程中,所有叶片的曲面均采用G2连续的NURBS曲面构建,保证曲面光滑无折角,能够直接导入流体仿真软件进行进气道流场、压气机效率、燃烧室燃烧过程、涡轮做功能力的仿真计算,也可以用于3D打印制作缩比验证模型,开展风洞试验测试不同飞行状态下的进气效率与推力特性,对于航空类专业的教学演示、飞行器动力系统的选型匹配、新型喷气动力装置的结构迭代都有实际参考价值,建模过程中严格控制了各部件的装配公差,转动部件与静止部件之间的间隙完全符合航空发动机的设计规范,不存在干涉问题,能够直接用于装配干涉检查、维修路径模拟等工程场景。
- 上一篇:小型航模用喷气式涡轮动力装置结构
- 下一篇:燃气轮机核心结构剖视展示三维建模
- 全部评论(0)
- 模板大小: 6.76 MB
- 售价:5金币
- 下载次数: 445
- 系统要求: SOLIDWORKS,Rendering,STL
- 软件分类: 发动机
