优化桨叶构型的四旋翼飞行载具结构

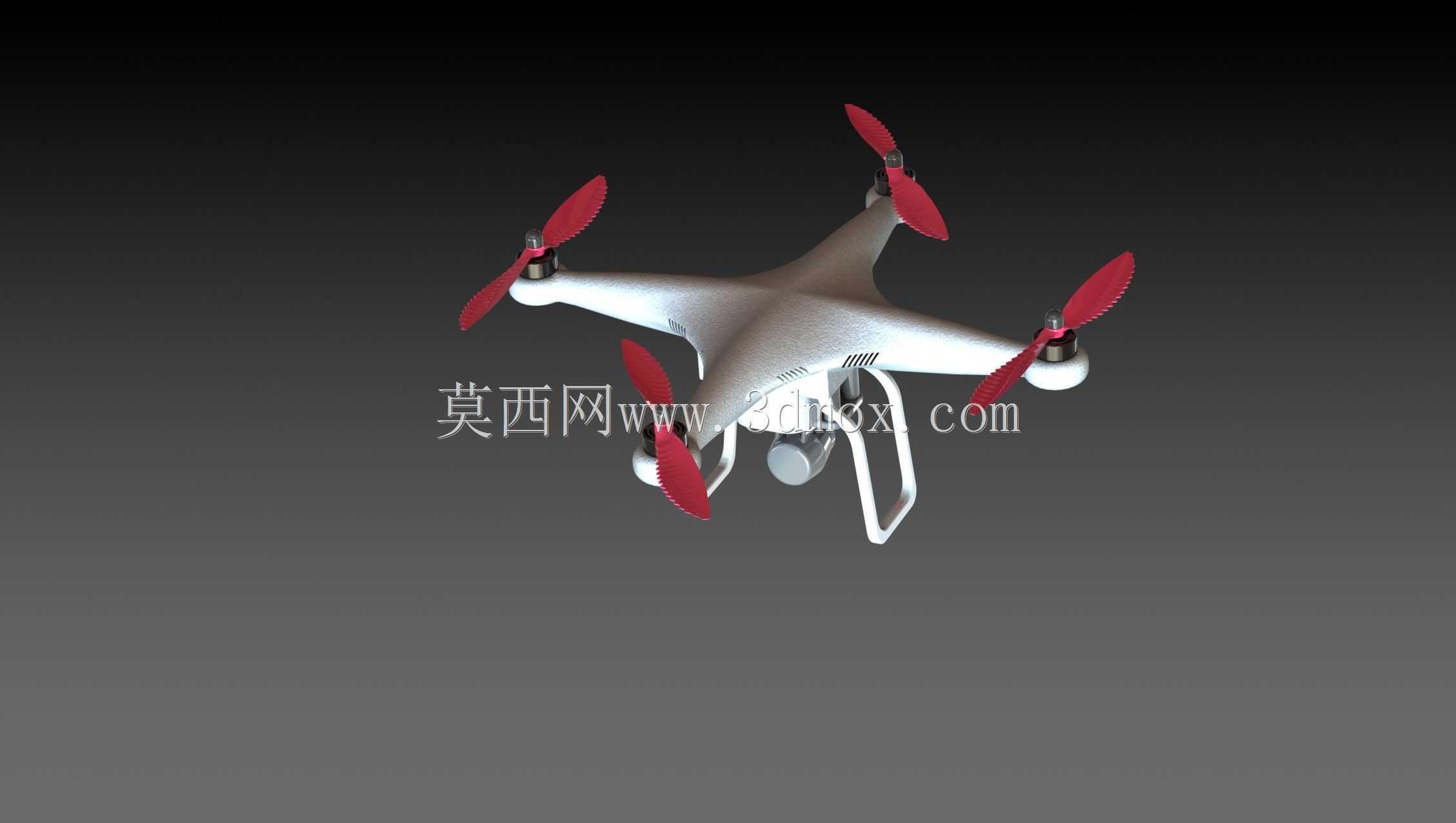

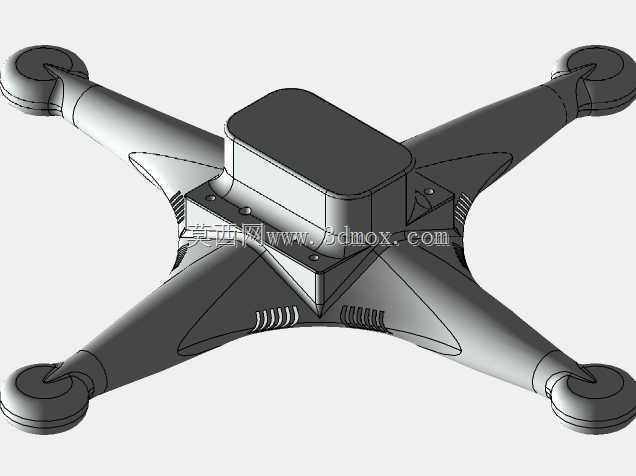

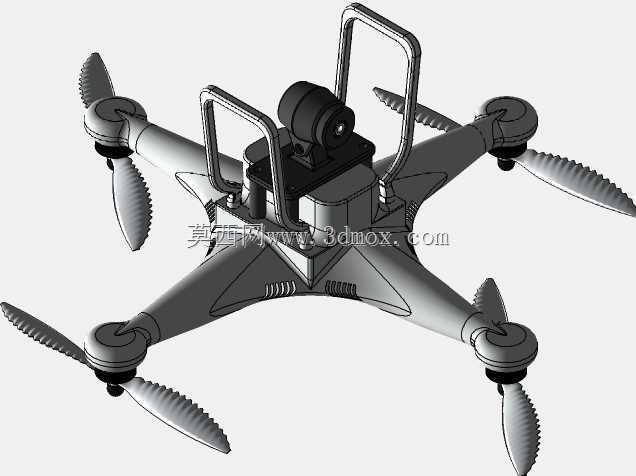

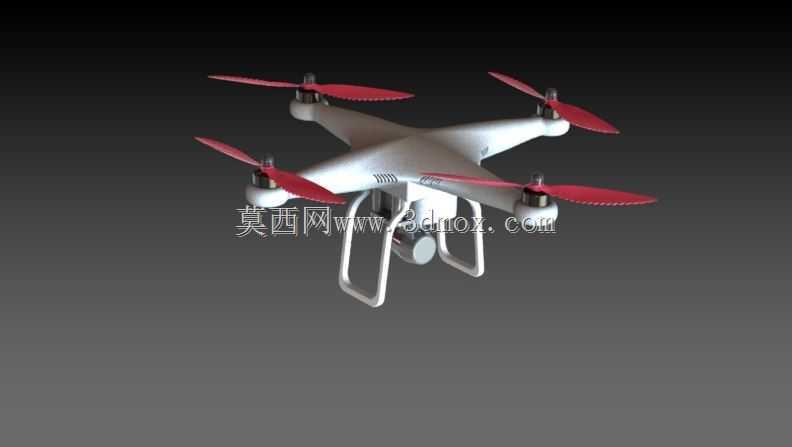

　　而桨叶自身的结构重量反而降低了百分之八左右。不要小看这两项指标的叠加，四旋翼的悬停功耗和拉力、自重直接挂钩，推力提升意味着相同起飞重量下，电机不需要输出过高的转速就能维持升力，桨叶自重降低则直接减少了旋翼系统的转动惯量，电机加减速的响应更快，飞控调整姿态时的跟随性也更干脆。从机架的整体布局来看，采用经典的X型四轴分布，四个机臂从中心机身向外辐射，机臂末端的电机座安装面保持水平，桨叶旋转平面和机身基准面平行，这种布局的好处是结构受力路径非常清晰：旋翼产生的升力通过机臂直接传递到中心机身的载荷安装区，不需要额外设计复杂的传力结构，中心机身下方预留了通用载荷挂载空间，可以根据任务需求更换航拍相机、小型采样装置或者巡检传感器，这套四旋翼飞行载具的结构方案，核心改动集中在旋翼桨叶的气动轮廓与整机重心匹配上，并没有沿用市面常见的标准规格桨叶，而是针对小载重低空作业场景的续航痛点，重新梳理了桨距、弦长与扭转角的分布关系。从外场作业的实际反馈来看，常规同量级四旋翼在执行园区巡检、农林样点采集、低空航拍这类任务时，往往会出现悬停油门偏高、续航时长卡在临界值的问题，很多时候作业航线刚规划完，剩余电量就已经触发返航阈值，不得不中途更换电池，拖慢整体作业节奏。这套方案里的改进桨叶，在保持安装孔位、桨夹适配尺寸完全兼容原有机架的前提下，把桨叶的气动效率做了针对性提升：实测悬停状态下，单支桨叶产生的等效推力比同尺寸基线桨高出近一成，

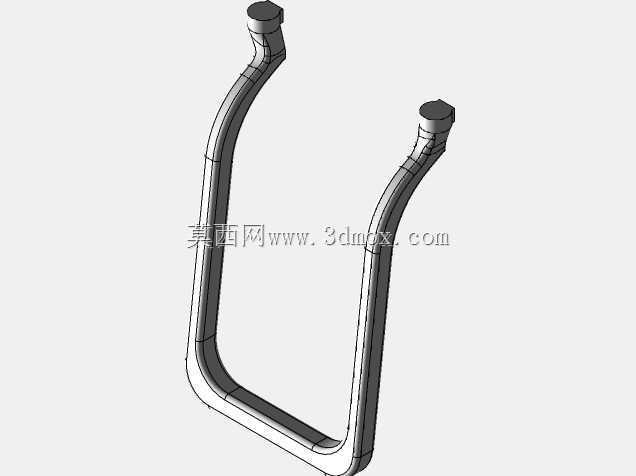

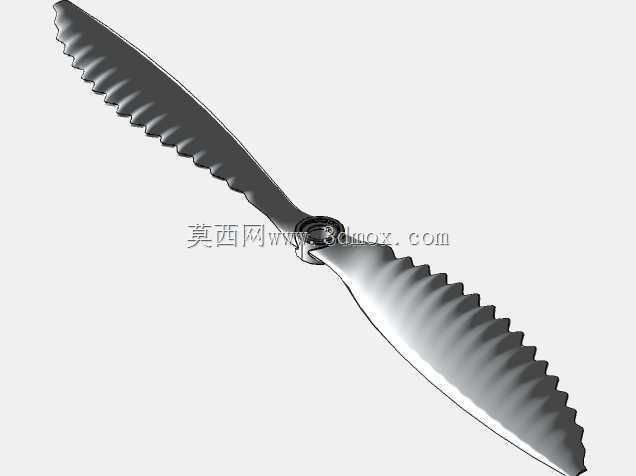

　　起落架采用高位支撑构型，挂载设备之后不会和地面发生干涉，也能在降落时缓冲冲击，避免机身底部的载荷直接触地。设计过程中首先要卡准的就是安装边界：桨叶的旋转直径不能超出机臂展开后的安全范围，相邻两支桨叶在旋转过程中必须保留足够的安全间隙，哪怕机身出现小幅姿态倾斜，桨尖也不会发生互相干涉；桨叶根部的安装孔距、桨夹压紧面的厚度都和常用的小型无刷电机桨座完全匹配，不需要改装电机或者更换桨夹，现有同规格机架可以直接换装这套改进桨叶，验证成本很低。桨叶的外形设计没有盲目追求大弦长，而是沿着桨叶展向调整弦长分布：桨根区域弦长稍大，保证结构强度，能承受电机急加速时的扭转力矩，不会出现桨根变形甚至断裂的问题；桨尖区域逐步收窄弦长，

　　同时优化翼型的扭转角度，减少桨尖涡流带来的诱导阻力，这也是推力提升、效率改善的核心原因。很多新手在改装桨叶时容易陷入一个误区，觉得桨叶越大推力就越大，实际上如果不匹配电机的KV值、电调的输出能力和整机的起飞重量，过大的桨叶会导致电机负载过高，运转时温升明显，反而会缩短动力系统的寿命，甚至出现空中停转的风险。这套改进桨叶的尺寸参数经过了匹配校核，在常用的小型动力系统配置下，电机的工作电流始终处于高效区间，连续悬停时的电机温升比使用基线桨时更低，动力系统的冗余度反而有所提升。从应用场景拓展的角度来说，效率提升一成、桨叶减重百分之八带来的收益非常直接：相同容量的飞行电池，有效作业时间可以延长近一成，对于需要按航线覆盖作业区域的任务来说，

　　单架次能覆盖的范围更大，减少电池更换的频次；如果是执行短距离轻量物资转运的场景，在相同续航要求下，还可以适当增加任务载荷的重量，提升单架次的运载能力。机身的结构设计也兼顾了维护便利性，机臂和中心机身的连接部位采用可拆卸构型，运输时可以把机臂折叠或者拆下，缩小外包装的尺寸，外场作业转场时携带更方便；起落架的支撑间距经过校核，降落在不平整的野外地面时，机身不容易发生侧翻。整个结构的建模过程中，所有配合面的尺寸都做了公差预留，桨叶和桨夹的配合间隙、电机座和机臂的安装孔位都符合通用装配件的公差要求，加工或者3D打印试制时不需要额外做二次修配，就能完成整机组装。这套方案的定位很明确，就是面向教育场景的结构验证与小型作业载具改装，不涉及载人飞行的冗余设计，所有结构强度校核都按照低空轻载作业的工况来设定，既不会过度设计增加不必要的结构重量，也能覆盖常规作业中可能遇到的阵风冲击、降落冲击等工况，为四旋翼载具的效率优化提供了一个可落地的结构参考。
