双发后置喷气式民航客机整机结构数模

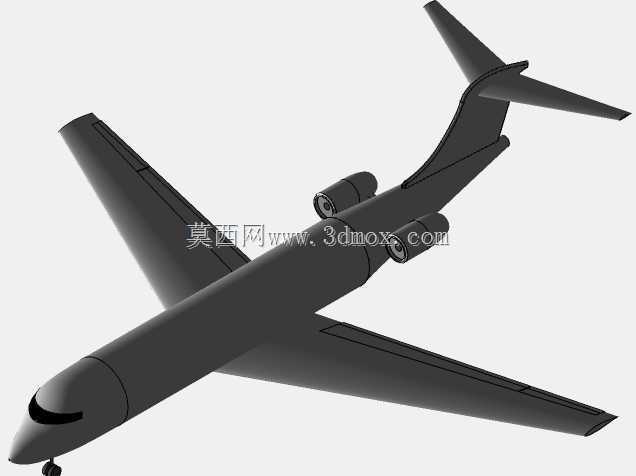

　　这套双发后置喷气式客机的整机三维数模，面向航空科普教学、飞行器外形方案推演、3D打印航模制作以及航空类展示场景搭建使用，完整还原了窄体支线喷气客机的整机气动布局与核心结构轮廓。数模采用整机一体化建模思路，机身采用细长旋成体流线造型，机头设置圆润的雷达罩过渡段，驾驶舱风挡区域做了曲面凹陷贴合处理，机身中段为等径直筒客舱段，尾段逐步收窄过渡，匹配后置发动机的安装承载需求。机翼采用后掠下单翼布局，翼面沿展向设置合理的上反角与安装角，翼型从翼根到翼尖逐步减薄，翼尖做切尖修形，降低诱导阻力；水平尾翼与垂直尾翼均采用后掠设计，垂尾顶端与平尾衔接处做了流线过渡，尾翼舵面的分块轮廓在数模中清晰预留，可直接拆分用于后续舵面活动结构的二次设计。

　　两台涡轮风扇发动机采用尾吊式布局，通过短舱挂架固定在后机身两侧，短舱外形做了全包络流线处理，进气道、尾喷口的环形轮廓完整还原，挂架与机身、短舱的衔接位置做了曲面光顺过渡，避免气动干涉。起落架布局采用前三点式设计，前起落架布置在机头下方舱段位置，主起落架收纳在机翼根部与机身衔接的腹舱内，数模中预留了起落架舱的凹陷边界，轮组的轮廓尺寸按照整机比例匹配，可直接延伸设计收放机构。从安装边界来看，整机数模的坐标原点设置在机身轴线与机翼根弦平面的交点处，机身总长、翼展、垂尾高度的比例严格参照真实支线喷气客机的尺寸关系缩放，所有外凸部件包括发动机短舱、翼尖、尾翼末端的坐标边界均做了统一校核，

　　导入装配环境后不会出现超出预设 bounding box 的错位问题。建模过程中所有曲面均采用G1以上连续过渡，机身与机翼、尾翼、发动机挂架的相交位置做了布尔合并与圆角修形，不存在破面、重叠面或者非流形边问题，可直接导出为STL格式用于熔融沉积或者光固化3D打印，打印时仅需沿机身轴向拆分上下两半壳体，即可在常规桌面级打印设备上完成制作，后续拼接缝可通过腻子打磨处理。针对航模改装场景，数模的机身内部预留了连续的中空腔体空间，从机头雷达罩后方一直延伸到尾段前方，可塞入无刷动力系统、舵机、电池与遥控接收机，机翼内部的翼盒空间也预留了足够的布线与加强筋安装位置，不需要额外大规模切削外形即可完成航模动力改装。在航空教学场景中，

　　这套数模可直接用于讲解喷气式客机的总体布局设计逻辑，对比翼下吊挂发动机与尾吊发动机两种布局的重心差异、维护难度与气动特性，尾吊布局的整机重心靠近机翼升力中心，客舱舱内噪音更低，机身两侧机翼区域没有发动机遮挡，乘客视野更好，同时尾吊布局的起落架高度可以设计得更低，便于在简易跑道停靠，缺点是发动机位置较高，地面维护时需要登高作业，且大迎角飞行时尾翼容易被机翼遮挡形成深失速风险，这些结构特征在数模的布局上都能直观体现。数模的外形细节还包含了机身表面的舱门分块轮廓、机翼前后缘的襟翼滑轨预留位置、尾翼舵面的铰接边线，不需要重新勾勒外形线即可直接拆分出各个活动舵面的独立零件，用于后续做机构运动仿真，验证舵面偏转角度与整机操纵效率的匹配关系。针对展示类应用场景，数模的曲面光顺度满足工业级渲染要求，赋予金属蒙皮材质后可直接输出航空展厅的展示效果图，也可作为虚拟现实航空实训场景的基础资产，整机的多边形数量经过合理精简，在普通三维软件中旋转、缩放操作都不会出现卡顿。建模时特意规避了细小的易碎特征，比如天线、风速管这类细小零件都做了适度加厚处理，保证3D打印成品的结构强度，机翼根部与机身衔接的位置做了圆角加厚，避免打印完成后出现翼根断裂的问题，发动机短舱与挂架的衔接位置也做了实体填充，不需要额外添加支撑即可保证打印成型率。
