共轴双旋翼直升机桨毂与变距机构

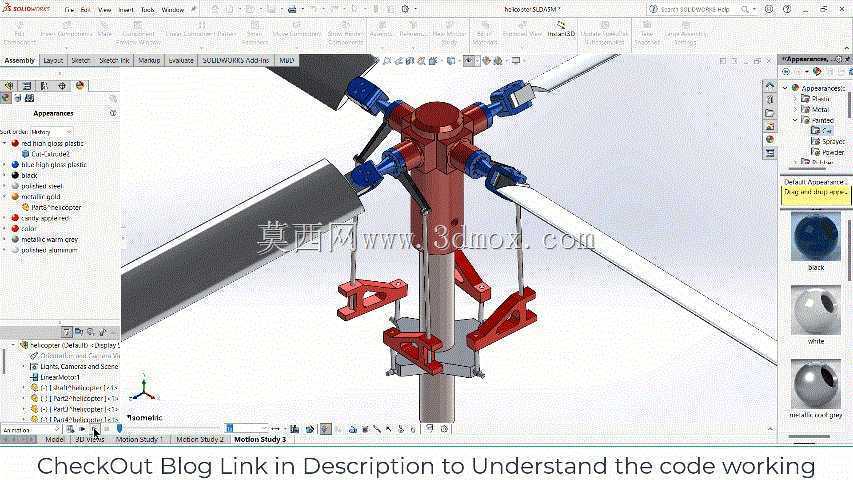

　　这套共轴双旋翼系统的三维结构，把直升机最核心的升力生成与姿态控制部件完整呈现出来，上下两副旋翼围绕同一根主轴反向旋转，桨叶通过根部夹持件固定在桨毂上，变距拉杆、摇臂和倾斜盘组件沿主轴周向布置，红色的承力支架与蓝色的铰接件层次分明，能直观看到扭矩相互抵消的布局逻辑。在实际工程应用里，共轴反转构型多用于舰载直升机、无人侦察飞行器和短距起降平台，省去尾桨后整机长度可以压缩，悬停效率和抗侧风能力都有明显提升，特别适合甲板空间受限或者需要长时间定点悬停的任务场景。

　　从功能特性上看，旋翼系统要同时承担升力产生、周期变距和总距调节三类动作。桨叶在旋转过程中通过变距拉杆改变桨距角，总距变化统一调节所有桨叶的迎角从而控制升降，周期变距则让旋转一周内不同方位的桨叶迎角周期性变化，形成气动拉力的倾斜分量，实现前后左右的姿态操纵。模型里上下旋翼的桨毂各自带一套变距摇臂，拉杆沿主轴对称分布，铰接点处保留了转动自由度，装配关系严格按照真实运动副来搭建，做运动仿真时可以直接驱动倾斜盘上下移动和偏转，观察桨叶迎角随方位角的连续变化。

　　设计思路上，桨毂主体采用承力立柱加径向支臂的形式，支臂末端的夹持块包住桨叶根部的金属接头，靠螺栓预紧传递离心力和挥舞弯矩；变距拉杆两端用球头铰接，补偿桨叶挥舞、摆振和变距三个方向耦合运动带来的空间位移，避免机构卡死。主轴作为上下旋翼的共同回转基准，同轴度要求很高，建模时以主轴轴线为顶层基准，桨毂支臂、倾斜盘导轨和拉杆安装座都围绕该轴线做圆周阵列，保证四片桨叶（上下各两叶）的相位和质量分布对称。红色支架部分对应机身侧的承力框架，预留了与减速器输出端、倾斜盘舵机连接的接口面。

　　外形尺寸与安装边界方面，旋翼直径是整机布局的主导约束，桨叶展长决定了桨尖线速度和悬停 disk 载荷，桨毂外径要控制在旋翼直径的十分之一以内以减小废阻；上下旋翼之间必须留出足够的轴向间距，防止两副桨叶在挥舞变形极限状态下发生打桨，这个间距通常取旋翼直径的百分之八到十二，模型里主轴上段的长度就是按这个边界留出的。安装时桨毂下端面对接减速器输出法兰，变距摇臂通过拉杆连到倾斜盘的动环，静环则与舵机摇臂相连，外围要给桨叶挥舞留出锥形运动空间，机身蒙皮和尾撑不能侵入桨盘平面的扫掠区域。

　　对结构设计人员来说，这套模型的价值在于把旋翼—桨毂—倾斜盘—舵机之间的运动链完整打通，可以在三维环境里校核拉杆行程与桨距角的对应关系，检查上下旋翼变距机构在极端总距和周期变距叠加时是否存在干涉，也能据此估算离心载荷下桨毂支臂的受力方向和铰接点的支反力，为后续的有限元校核和零件选材提供几何依据。
