航空喷气式涡轮发动机叶片转子结构

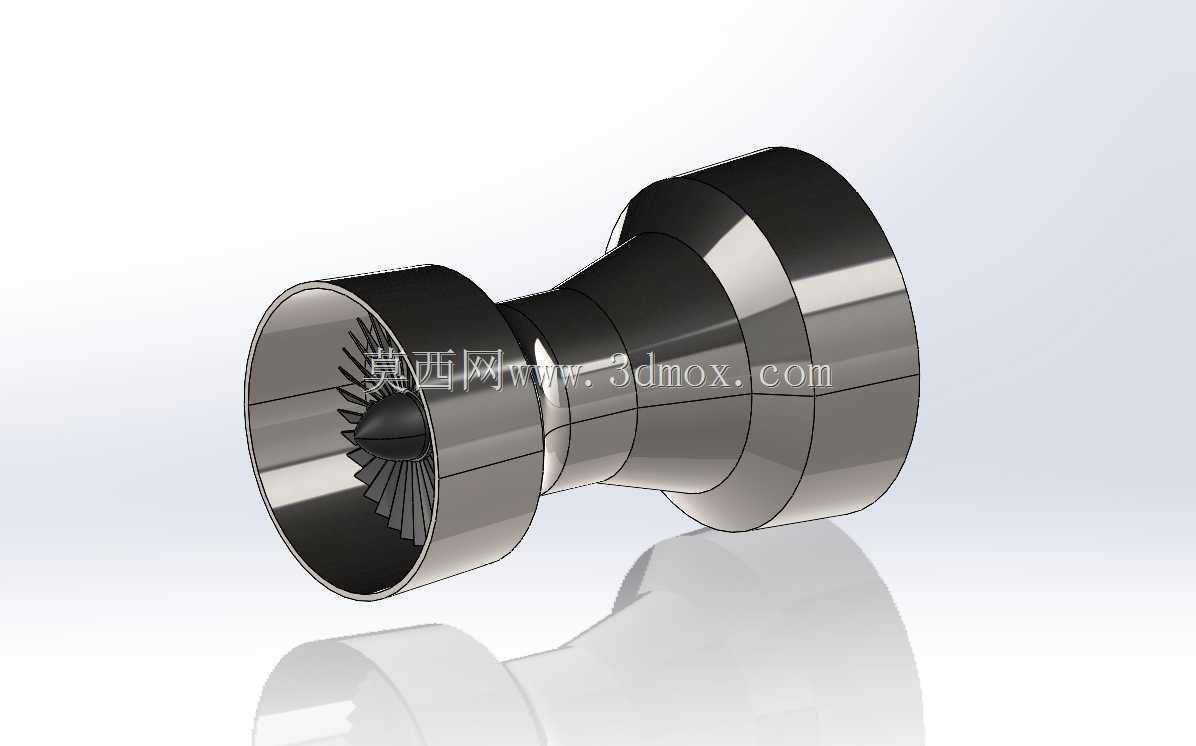

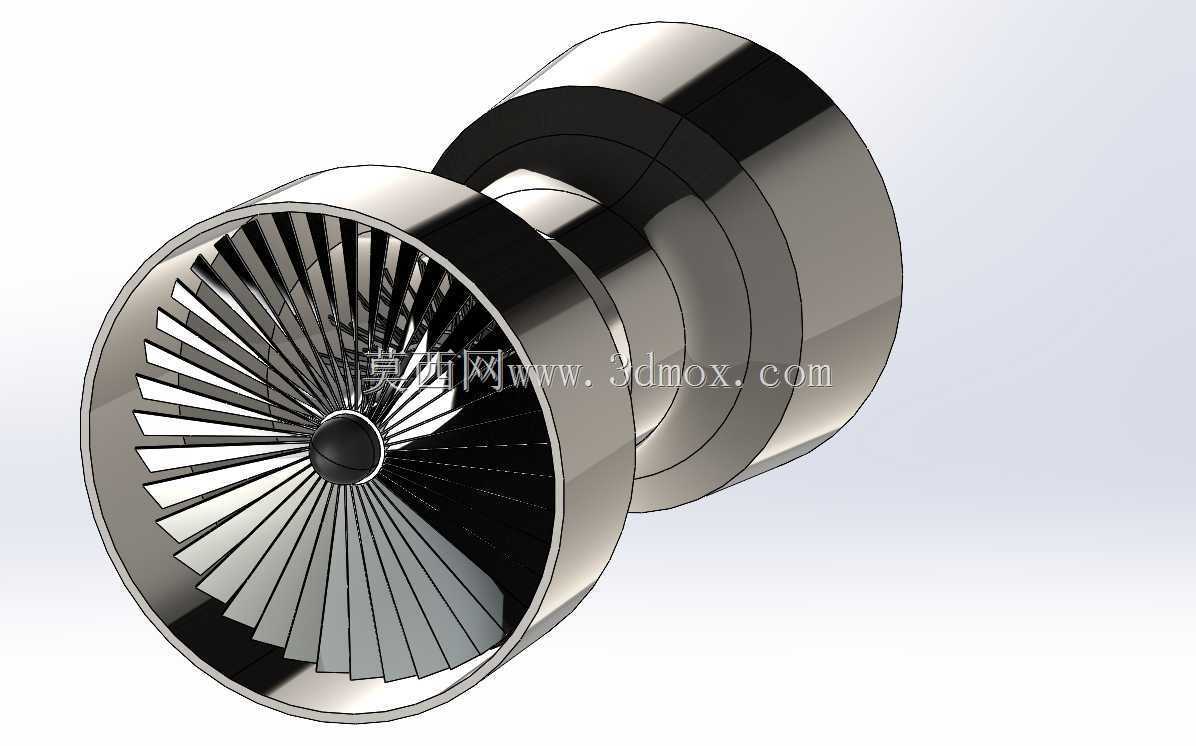

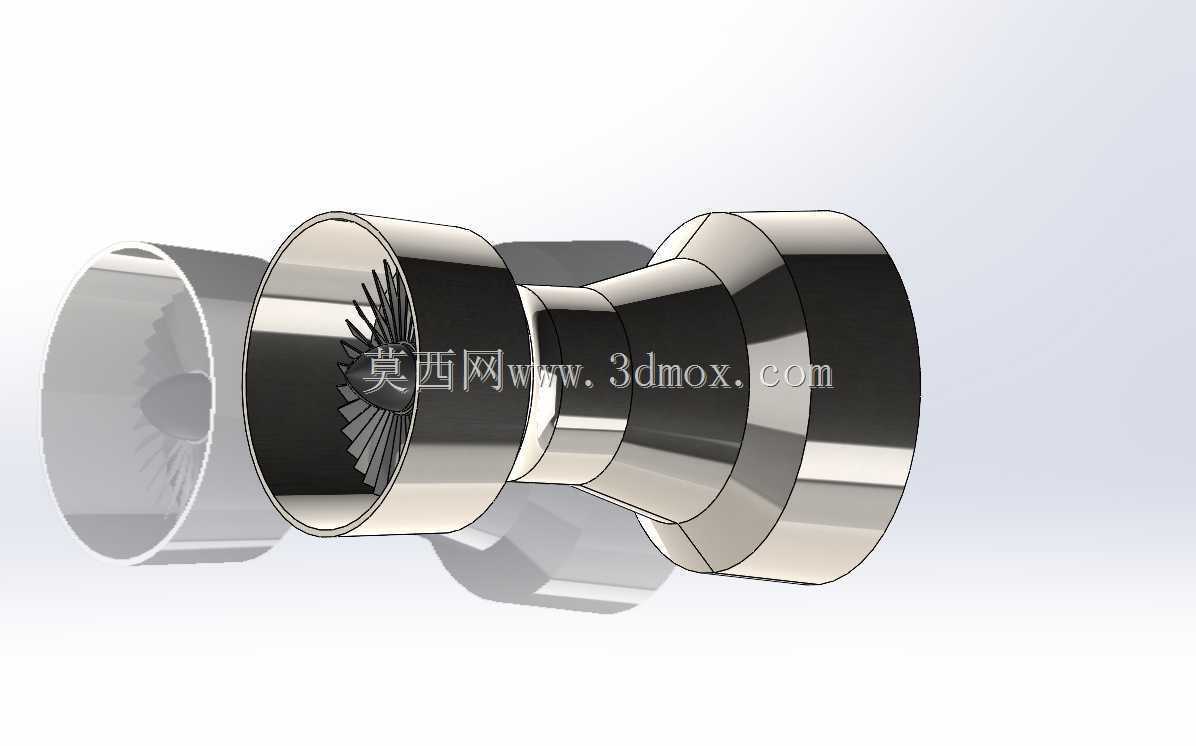

　　这套三维结构围绕航空燃气轮机核心做功部件展开，主体呈现的是喷气涡轮的叶片轮盘与后部多级轴流筒体组合。前端大直径轮盘上沿圆周均匀布置数十片径向扭转叶片，叶片型线从轮毂向轮缘平滑过渡，前缘薄而后缘略带厚度，扭转角沿叶高连续变化，目的是让进入流道的燃气在膨胀过程中顺畅折转，把高温高压燃气的焓降转化为驱动轮盘旋转的机械功。叶片根部与轮盘采用整体式榫接思路建模，叶根承载截面加厚，轮缘对应开出周向均布的安装槽，保证离心力能够沿叶根均匀传递到轮盘本体，避免局部应力集中。轮盘后方依次衔接多级直径递减的轴套与筒段，各级筒体之间通过台阶止口定位，止口端面预留压紧贴合面，装配时依靠轴向拉紧件将各级轮盘、隔套与轴段串成刚性转子，工作状态下转子整体绕同一轴线高速回转，因此建模时所有回转面均严格同轴，径向跳动控制在结构允许的微小范围内。

　　从实际用途看，这类涡轮转子是喷气发动机热端的关键件，燃烧室排出的高温燃气首先冲击前端涡轮叶片，驱动转子带动前方压气机与附件运转，是发动机维持热力循环的动力来源。除航空主发动机外，同构型轴流涡轮也广泛用于地面燃气轮机、小型涡喷动力、辅助动力装置以及航空教学试验台，凡是需要把燃气能量转换为旋转扭矩的场合，都离不开这种叶盘加多级轴体的基本布局。

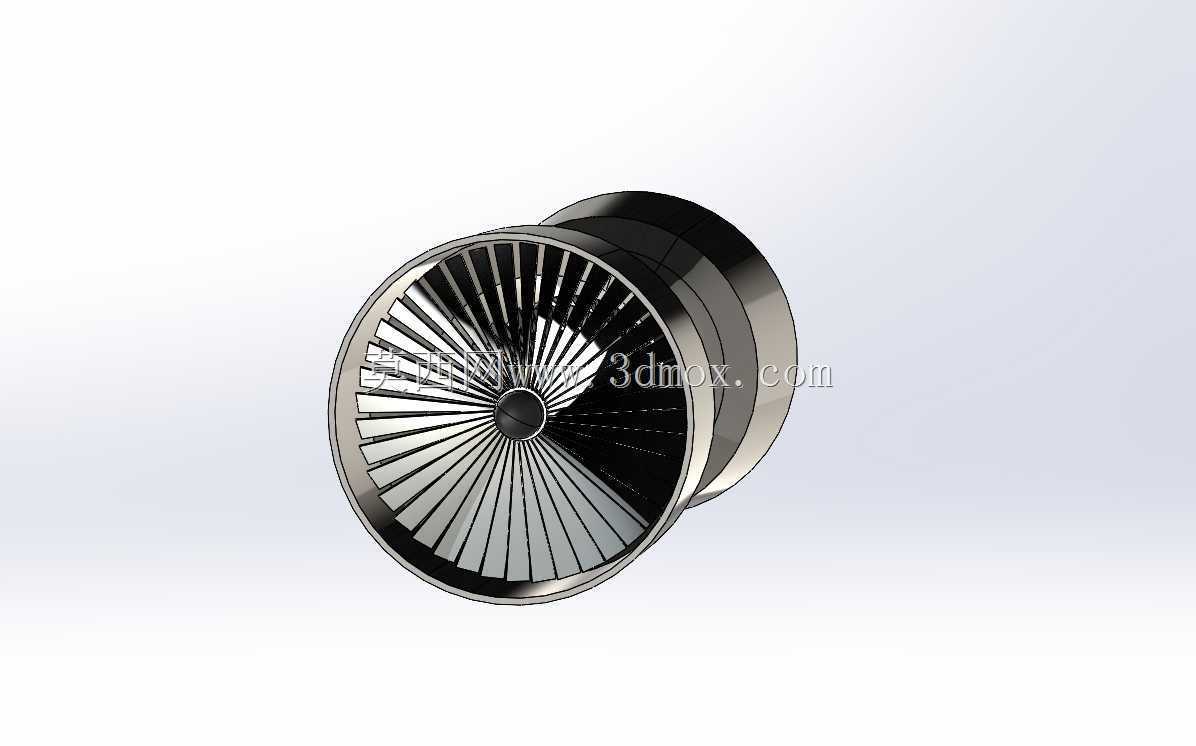

　　设计过程中首先要确定的是气动流道边界：叶片外径决定发动机最大迎风尺寸，轮毂直径则受轴系传扭与轴承布置约束，叶高与轮毂比的选取直接影响通流能力和转速匹配。叶片数不能随意增减，片数过少会导致单叶载荷过大、出口流场不均匀，片数过多则增大摩擦面积并加重轮盘离心负担，建模时沿圆周阵列的叶片保持完全一致的型面和安装角，相邻叶片之间形成收敛的燃气通道。叶身采用扭向设计，是因为叶尖处圆周线速度远高于叶根，不同叶高截面的气流相对速度方向不同，扭转叶片能让各截面气流攻角接近设计值，减少流动分离损失。

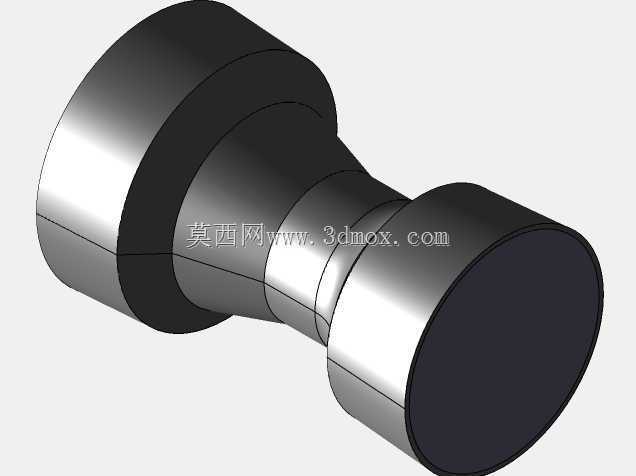

　　后部筒体段并非简单的等直径圆筒，而是做成多级阶梯结构，每一级台阶对应内部轴承、密封件或隔圈的安装位置，筒体外圆同时作为机匣密封环的配合基准，因此各段圆柱面的同轴度、端面与轴线的垂直度都在结构中有所体现。前端轮盘中心开设轴孔，孔内可加工键槽或采用端面齿传扭，轮盘背面与后轴套之间留有轴向定位面，装配时转子两端支撑在轴承上，轴向通过锁紧螺母限位，热态下叶片和轮盘的伸长量需要在轴系轴向间隙设计中预留补偿空间。

　　安装边界方面，转子最大外径集中在前端叶盘区域，装入机匣后叶尖与机匣内壁之间必须保留均匀的径向间隙，间隙过大漏气损失增加，过小则热膨胀后易发生碰磨；后端轴颈直径逐级缩小，便于从机匣后侧穿入轴承座，轴段长度要覆盖轴承、密封、挡油环等零件的轴向排布。建模时叶片表面、轮盘辐板与轴套过渡处均做出圆角，辐板上可按需开设减重孔，既降低转子整体质量、减小离心载荷，又为冷却空气提供通路，引导低温气流沿叶根和盘腔流动，降低热端部件的工作温度。整个结构把气动造型、传扭路径、装配顺序与热膨胀补偿统一在同一回转体框架内，为后续的强度校核、模态分析和工程出图提供完整的几何基础。
