1x6U立方星框架结构设计

　　这套结构面向1x6U规格立方星的整星框架需求展开，核心解决小卫星在有限包络内完成多子系统堆叠安装、力学承载与发射段环境适应的问题。立方星作为标准化微纳卫星平台，其外轮廓必须严格服从通用立方星释放机构的接口约束，6U构型沿单一方向串联延伸，整体呈细长立柜式布局，横截面保持单U单元的标准边界，长度方向按六个U单元依次排布，这种构型在遥感、通信、技术验证类微纳卫星任务中较为常见，能够在 rideshare 搭载发射中复用成熟的分离释放装置，降低整星适配成本。

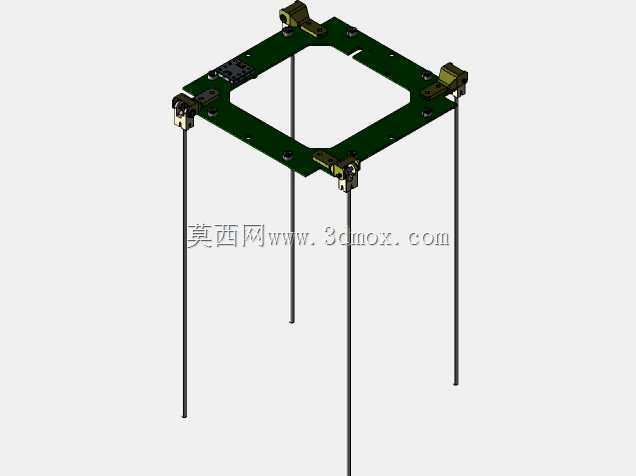

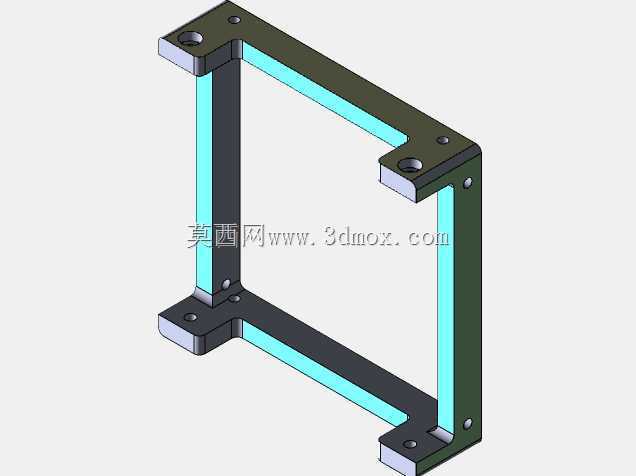

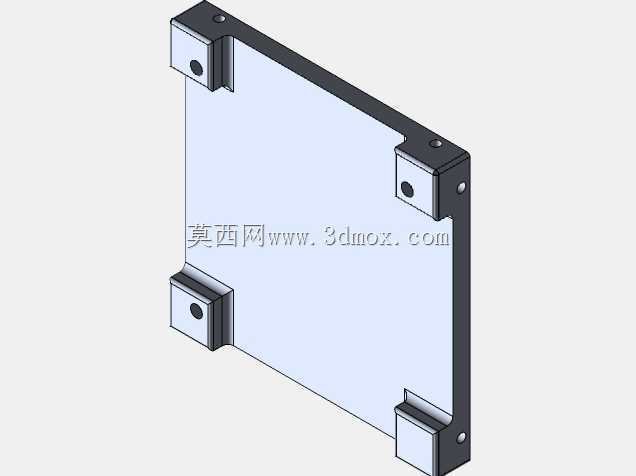

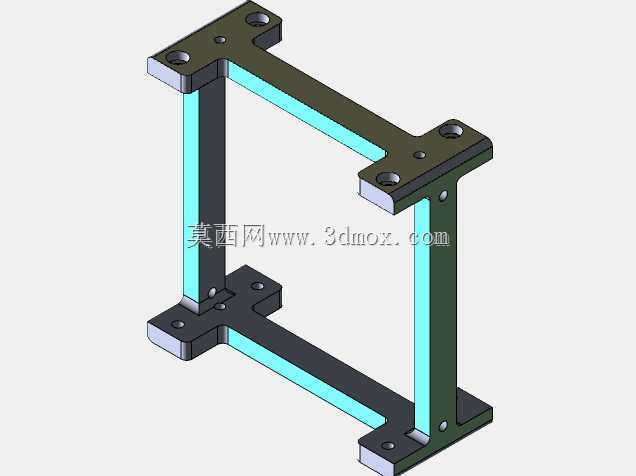

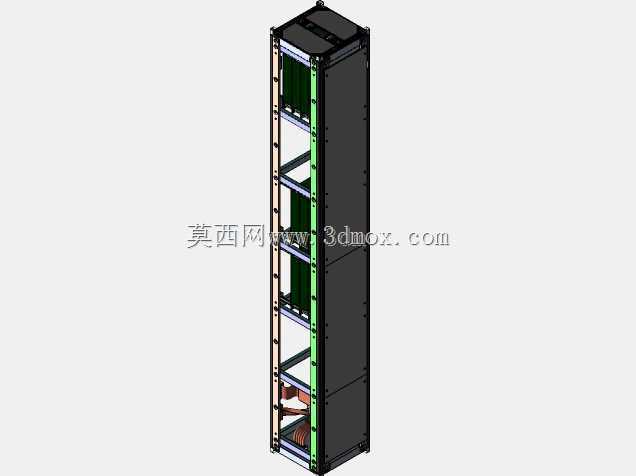

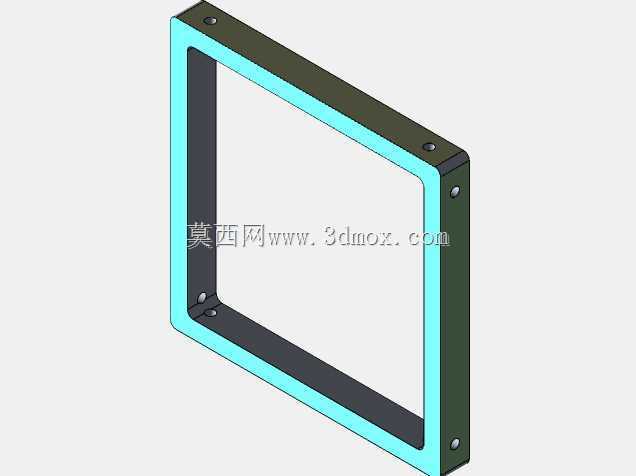

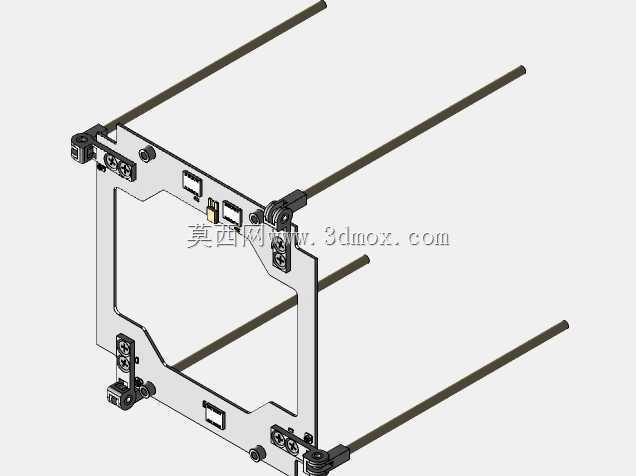

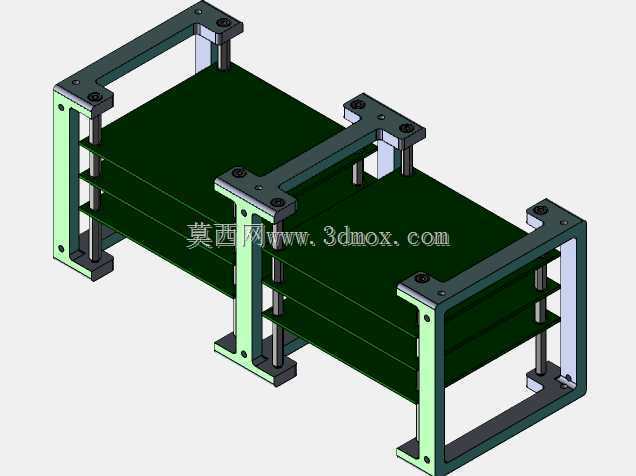

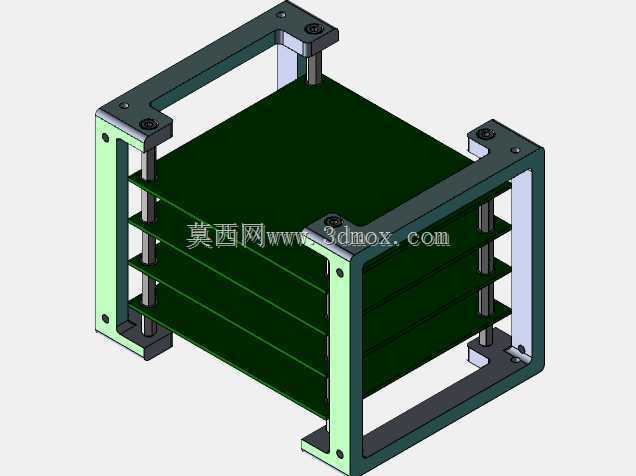

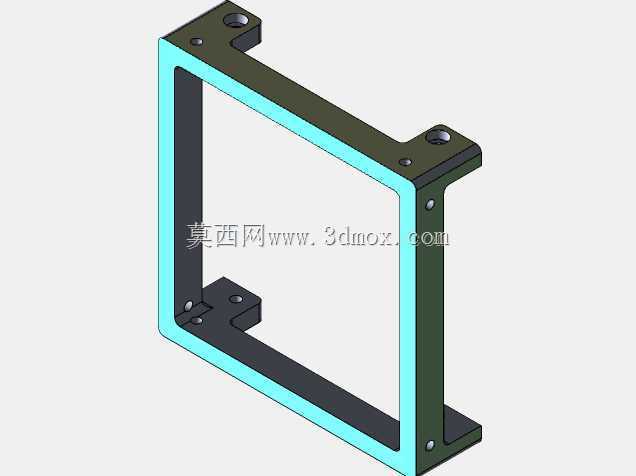

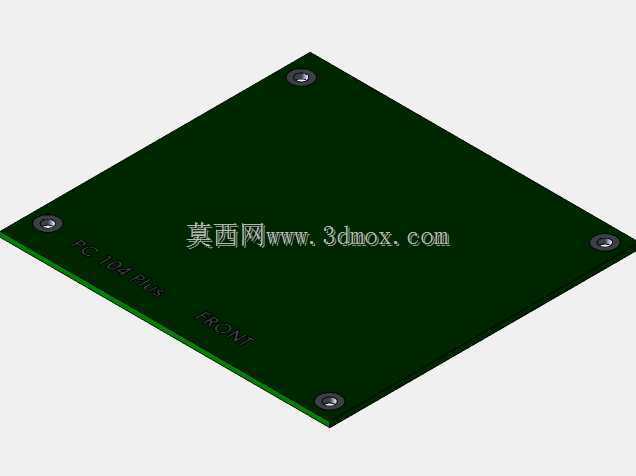

　　从结构布局看，框架采用四根主承力立柱沿四角纵向贯通的方式建立主传力路径，立柱之间通过分层横梁与安装板形成多级隔舱，每个U单元对应一个独立的设备装载区间。星载计算机、电源控制板、蓄电池组、姿控组件、通信载荷等设备可以沿高度方向分层推入，板卡类部件借助两侧导向条实现限位，侧向盖板封闭后形成完整的传力箱体。发射阶段，整星通过底部与分离机构接触，过载与振动载荷经由底框、立柱、横梁逐级传递，四角立柱承担主要轴向压缩与弯曲载荷，分层隔板则抑制细长框架在横向振动下的局部变形。

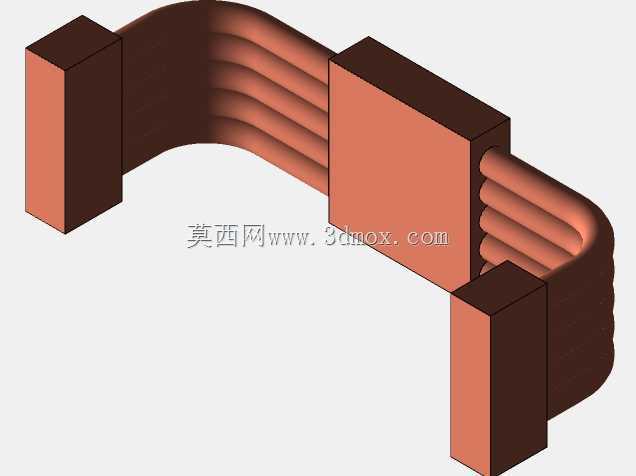

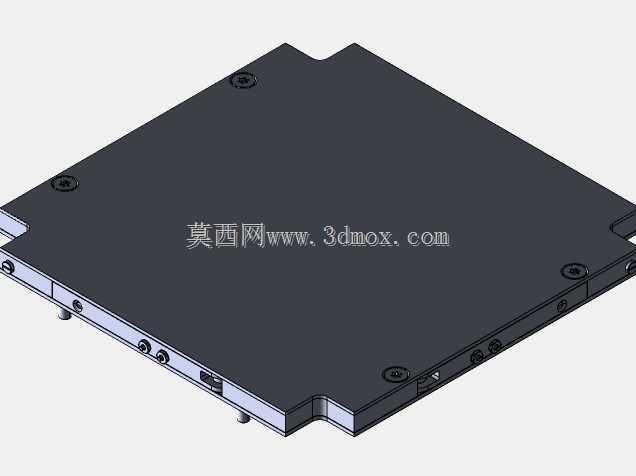

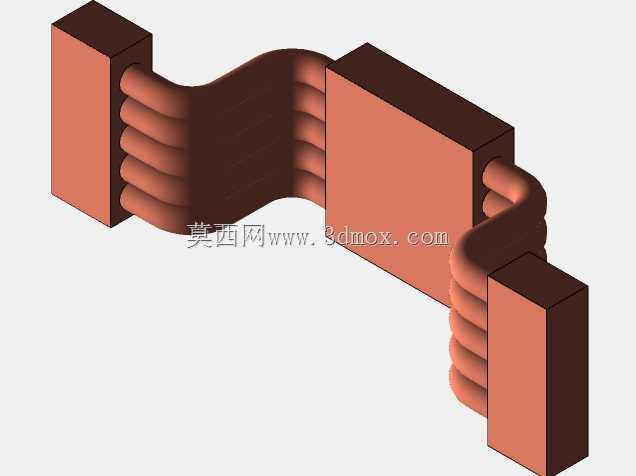

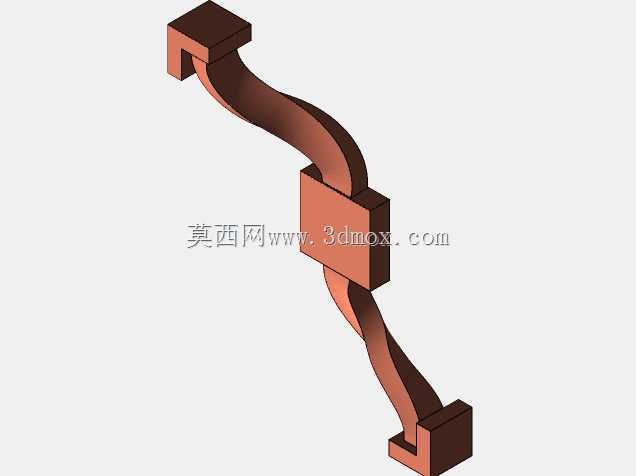

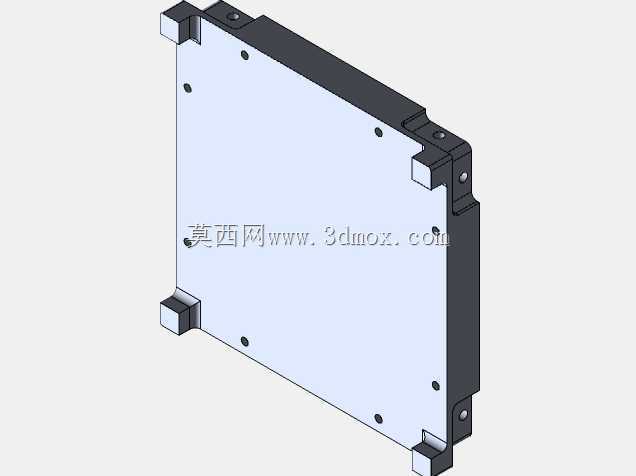

　　设计思路上，框架优先保证安装接口的规整性与模块化扩展能力。主立柱上预留连续的安装孔位与槽道，横向隔板可根据设备实际高度调整层间距，而不是被固定死在理论U分界处；这对真实卫星总装很关键，因为不同任务中电池、动量轮、相机载荷的尺寸差异明显，允许层板重排可以避免为单一设备重新设计整套框架。侧板采用可拆卸形式，总装时先完成内部线缆敷设和设备紧固，再封盖外侧蒙皮，检修阶段也可单侧开盖排查连接器，不必完全拆解整星。图中可见的绿色纵向条带对应内部线缆或管路的走线通道，沿立柱内侧布置，使电源线、数据线与设备安装区分离，减少装配时线缆被挤压的风险，也有利于整星质量特性的对称控制。

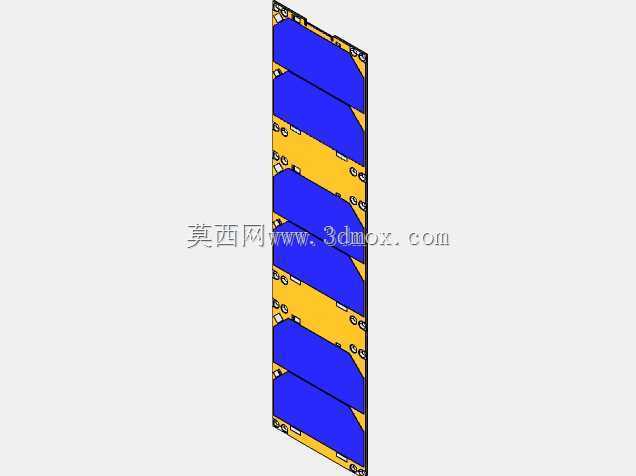

　　外形与安装边界方面，细长构型带来的突出问题是横向刚度和质心控制。六个U单元串联后，整星高度远大于截面尺寸，发射段低频横向振动容易在框架上部放大，因此分层横梁并非简单装饰，而是把长立柱分割成多个较短的受压段，提高整体屈曲临界载荷。设备布置时需要将质量较大的蓄电池、姿控飞轮尽量靠近下部或沿轴向对称分配，使质心落在几何中心附近，降低分离后姿态扰动。框架外表面还需避让分离机构的抱紧区域和弹射触点，四角圆角、表面突出物以及太阳能板展开间隙都要在建模时同步检查，防止入轨释放时发生干涉。

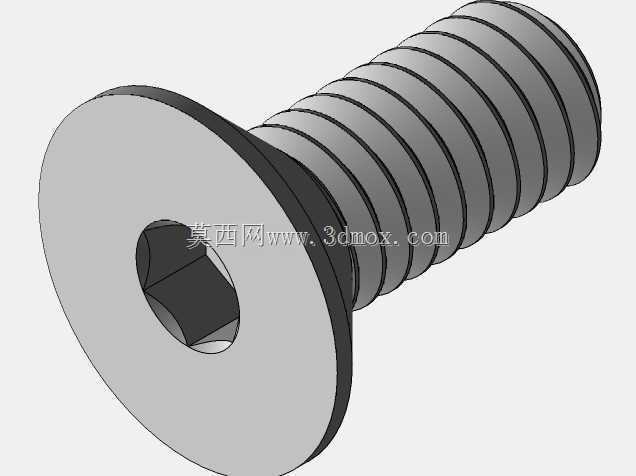

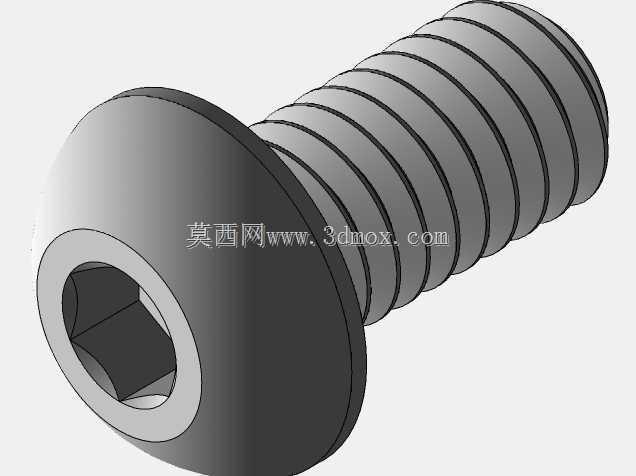

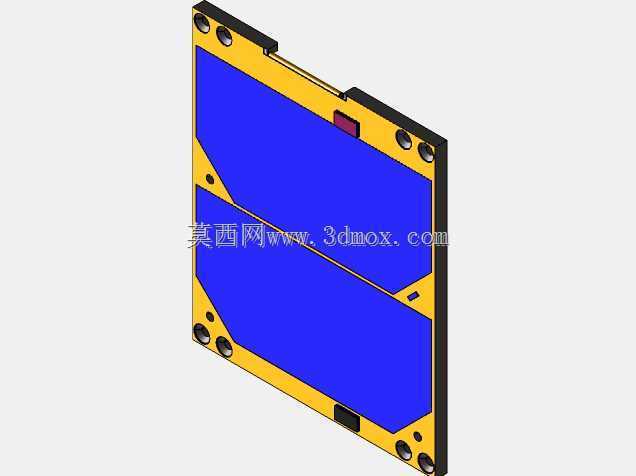

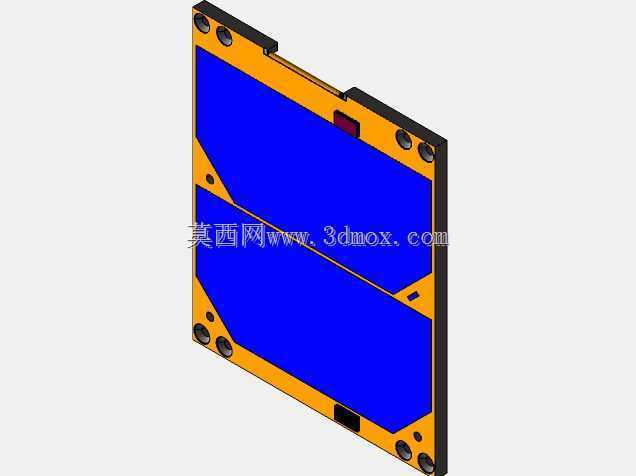

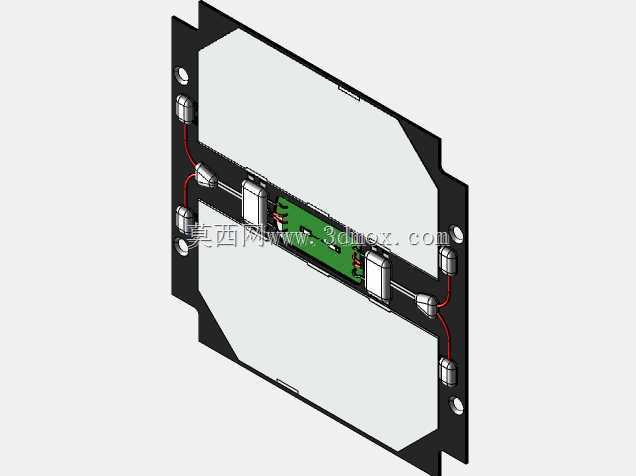

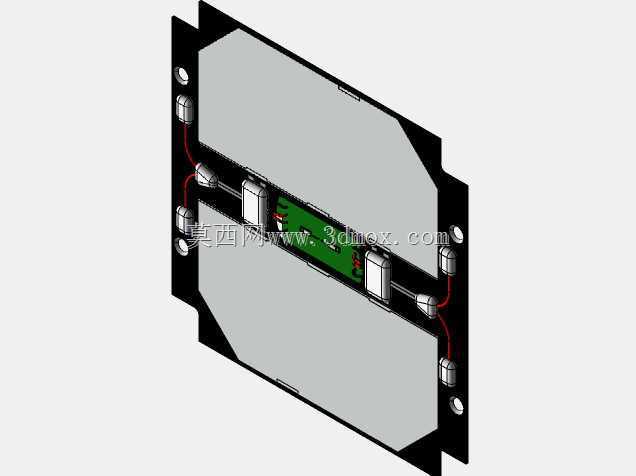

　　子系统集成层面，结构不仅提供机械支撑，还要兼顾热控与接地路径。安装板可作为设备热容量的一部分，将电路板工作热量传导至框架和外侧辐射面；金属立柱与侧板之间通过导电接触面形成连续等电位体，减少星内电磁干扰。天线与太阳能电池阵属于独立展开部件，虽然不包含在本框架内部，但框架端部和侧缘需要预留铰链、展开杆、接插件的安装坐标，并在收拢状态下确认不超出立方星标准外轮廓。工程建模时，通常先建立主框架骨架，再逐层加入设备盒体、板卡、紧固件和走线空间，通过干涉检查确认每个可更换单元的推入路径，最后结合质量点分配开展模态、静力和随机振动校核，使结构在满足轻量化的同时，能够承受发射载荷并为星载设备提供稳定的安装基准。
