1x6U立方体卫星框架主体结构

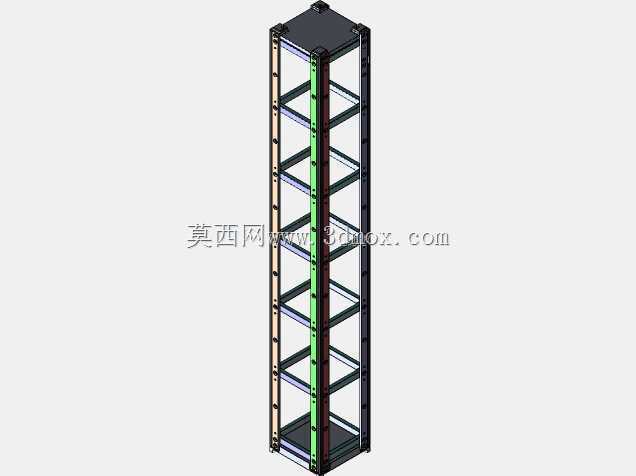

　　这套框架面向1x6U构型的立方体卫星主承力需求展开，整体采用细长立柱式堆叠布局，沿竖直方向划分出多层载荷安装区间，适配单颗6U立方星的舱段排布逻辑。从工程落地视角看，这类结构首先要解决的是发射段力学载荷与在轨服役边界的双重约束：四根主承力立柱沿矩形截面四角贯通布置，承担轴向过载与横向振动的主要传力路径，层间横板按设备安装高度分隔出独立舱位，既为星载计算机、电源控制器、通信模组、姿态控制部件提供安装基准，也让各载荷模块在总装阶段可以沿框架侧向逐层推入，避免整星装配时出现操作空间干涉。

　　设计思路上没有采用整体铣削的封闭箱体，而是选择开放式杆架组合形式，核心考量有三点：其一，立方星内部设备线缆跨舱连接频繁，开放侧框可以让线束沿立柱内侧的走线槽纵向布设，层间横板预留穿线缺口，供电线、信号总线、射频线缆能够分通道梳理，减少线缆弯折半径不足带来的疲劳风险；其二，框架中部设置的纵向加强筋沿整星高度方向贯通，在不显著增加包络重量的前提下提升整体抗弯刚度，发射段横向低频振动时，框架中部挠度能够控制在星载设备允许的变形范围内，避免光学载荷或者敏感惯性器件因结构变形产生测量偏差；其三，所有安装孔位沿立柱、横板按标准化间距排布，兼容立方星通用的PC/104板卡安装规范，不同功能的载荷板可以直接通过螺接固定在层板上，不需要为单一设备单独设计转接支架，缩短星务集成的迭代周期。

　　外形尺寸与安装边界方面，整框架严格遵循6U立方星的外部包络要求，截面尺寸匹配标准立方星的长宽约束，高度方向对应6个U单元的堆叠总高，框架顶部设置端板对接卫星分离机构，底部端板预留与运载适配器连接的安装接口，四个角点的位置公差需要严格匹配发射筒的内部导向间隙，保证卫星入轨分离时能够顺畅滑出，不会出现卡滞。框架侧向的开放面在总装完成后会覆盖轻量化蒙皮或者太阳能电池板安装支架，主立柱外侧预留的螺纹孔同时承担蒙皮固定、侧装电池板铰接座的安装功能，不需要在承力主结构上二次打孔，避免削弱立柱截面强度。

　　实际应用场景中，这类杆架式立方星结构多用于低轨遥感、通信试验、技术验证类小卫星任务，相比一体化箱体结构，它的设备可达性更强：在整星测试阶段，不需要完全拆解框架就可以对任意一层的载荷单元进行更换、调试，热控实施也更加灵活，星上设备的散热面可以直接通过层板传导至立柱，再经由外贴的热控涂层辐射到空间环境，框架中部的纵向构件同时可以作为接地汇流排的安装基体，让整星等电位连接路径连续，规避在轨充放电带来的静电累积风险。结构选材层面优先兼顾比刚度与机加工艺性，主承力构件采用轻量化金属型材或者高比强复合材料成型，所有棱边做倒角处理，避免装配过程中划伤线缆或者操作人员手套，层板上的镂空区域在保证安装平面平面度的前提下去除多余材料，把整星结构自重占比控制在合理区间，为有效载荷留出更多重量余量。
