高功率火箭轨道十字槽紧固按钮

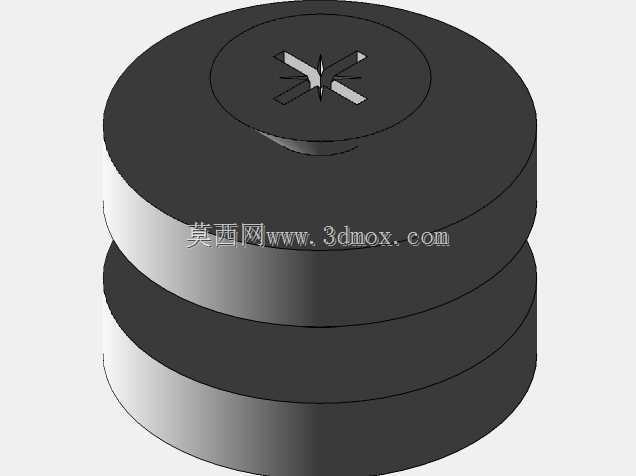

　　航天发射场的轨道装配工位上，这类带十字槽的叠层圆柱紧固按钮，承担着火箭发射轨道段快速锁紧、定位限位的核心作用，区别于普通民用紧固件，它需要在高振动、强冲击、瞬时大载荷的发射工况下保持连接可靠性，同时兼顾地面勤务拆装的便捷性，不需要专用异形工装就能完成轨道面板、导向支座、发射台附属构件的快速装拆。从结构形态来看，零件整体为同轴双层圆柱叠合构型，上层圆柱直径略大于下层，或者两层保持等径形成阶梯轴式的压紧结构，顶部端面加工标准十字槽，槽口边缘做了微小倒角去毛刺处理，避免槽口应力集中在冲击载荷下出现崩裂。十字槽的槽深、槽宽按照通用十字螺钉旋具的啮合尺寸设计，勤务人员使用常规十字工具即可施加拧紧力矩，不需要配套专用扳手，在发射场紧急排故、快速复测的场景下，能大幅缩短拆装作业时长。零件的轴向总高度控制在紧凑区间，下层圆柱作为插入段，可直接嵌入火箭轨道基座的预制安装孔内，孔位采用H7间隙配合公差，插入后不会出现径向晃量，上层圆柱的下端面作为压紧贴合面，贴合面平面度控制在0.05mm以内，拧紧后能完全贴紧轨道基板表面，不会出现局部翘曲、压紧力分布不均的问题。顶部十字槽的几何造型在建模时先绘制十字交叉的拉伸切除轮廓，槽底做R0.3的圆角过渡，避免热处理过程中槽底尖角产生淬火裂纹，零件外圆的棱边全部做0.5mm的倒角，既去除加工锐边防止划伤操作人员，也能在装入安装孔时起到导向导入的作用。两层圆柱的同轴度公差设定为φ0.08mm，保证插入安装孔后，

　　上层压紧面可以均匀压合在被连接件表面，不会出现单侧压紧、局部虚接的情况。实际工况中，火箭点火瞬间会产生沿轨道轴向的强烈冲击振动，这类紧固按钮需要同时承受轴向预紧力和横向剪切力，因此选材优先选用高强度合金结构钢，表面做发黑处理提升防锈能力，适配发射场户外潮湿、多盐雾的使用环境；如果是用于轨道轻量化段，也可替换为高强度铝合金材质，在保证连接强度的前提下降低整体结构重量。设计过程中需要重点校核十字槽的抗扭强度，按照勤务拆装时施加的最大拧紧力矩计算槽壁的剪切应力，确保反复拆装数十次后槽口不会出现滑牙、变形；同时校核下层圆柱的剪切截面，在火箭发射的最大横向冲击载荷下，剪切应力需低于材料许用应力的三分之一，保留足够的安全裕度。安装边界方面，

　　按钮装入基座孔后，顶部端面高出轨道基板的高度控制在2mm以内，不会突出轨道面干涉火箭箭体沿轨道的滑行路径，十字槽的槽口深度不超过上层圆柱厚度的二分之一，避免槽底过深削弱上层圆柱的整体结构强度。在轨道日常维护作业中，操作人员可以直接目视检查顶部十字槽的外观，如果槽口出现变形、裂纹，即可快速判定该紧固件已经承受过超限冲击，直接更换新件，不需要额外做无损检测，大幅降低轨道巡检的工作量。建模时双层圆柱的衔接处做了微小的退刀槽设计，既方便车削加工时的刀具退刀，也能让两层圆柱的贴合端面在装配时完全贴紧，不会因为加工残留的毛刺导致压紧面出现间隙。这类紧固件虽然结构简单，但在航天发射轨道的连接系统中属于不可或缺的基础零件，

　　其结构的可靠性直接影响火箭发射前的轨道装配精度，建模时所有配合尺寸都严格对应轨道安装孔的通用规格，可直接导入轨道总装配体中做干涉检查，验证相邻轨道构件、滑行导向件之间是否存在位置冲突，也可以通过运动仿真模拟火箭沿轨道滑行过程中，按钮顶部是否会和箭体底部的滑动结构发生剐蹭，提前在设计阶段排除装配干涉风险。针对不同发射载荷的轨道工位，还可以在该基础构型上调整圆柱直径、总高度参数，衍生出不同承载等级的系列化紧固按钮，覆盖轻型勤务轨道到重型主发射轨道的不同连接需求，零件的所有回转面都采用车削加工即可成型，顶部十字槽采用铣削加工完成，加工工艺性好，不需要复杂的五轴设备，普通机加工车间即可批量生产，制造成本低，互换性强，适合发射场大量备件储备的使用需求。
