六螺栓配对法兰管路联接组件

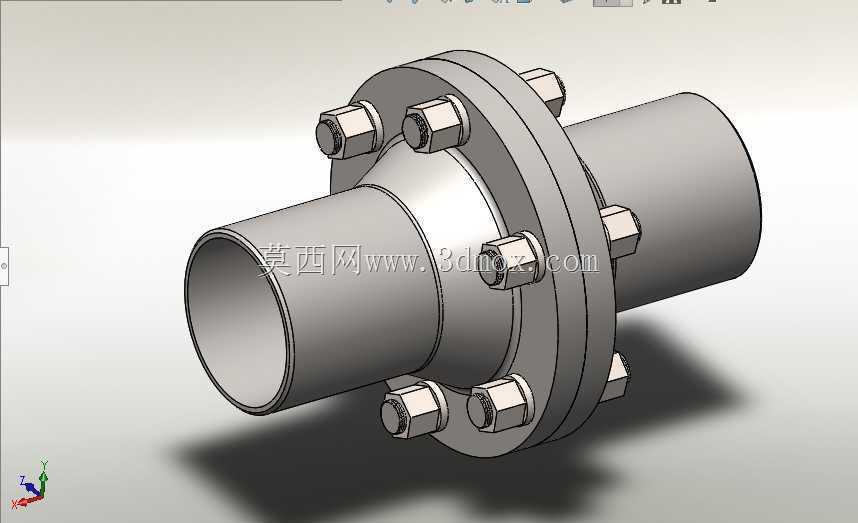

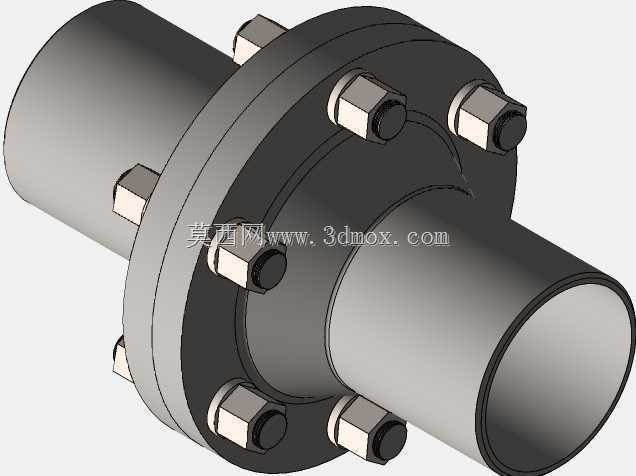

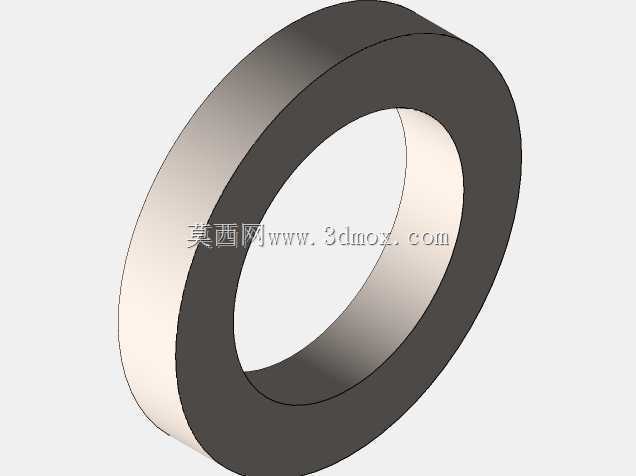

　　这套带六组螺栓紧固件的配对法兰管路联接结构，在工业流体输送管网、工艺管线接驳、承压管道分段拆装场景中应用十分普遍，既可以作为两段同口径金属管道的中间接驳节点，也可用于管道与泵体、阀组、罐体接口的过渡连接，在化工流体输送、市政给排水、暖通动力管网、油气输送支线以及各类需要定期拆解维护的工艺管路里都能见到这类结构。整套结构由两片对称布置的圆形法兰盘、两端对接的直管段、六套六角头螺栓与配套锁紧螺母共同组成，两片法兰的贴合端面预留了密封件安装位，实际装配时会在两法兰端面之间夹装适配压力等级的密封垫片，通过周向均匀分布的六组螺栓同步预紧，把垫片压实后实现管路接口的静密封，阻断管内输送介质从对接缝隙外泄。从结构设计逻辑来看，

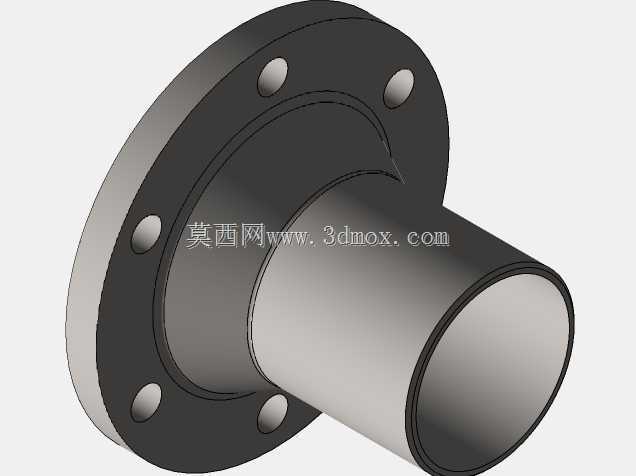

　　六颗螺栓沿法兰盘圆周方向等夹角排布，相邻螺栓的中心夹角为60度，相比四螺栓法兰，周向压紧点更密集，法兰盘整圈的压紧力分布更均匀，不会出现局部垫片压不实、局部螺栓载荷过载的问题，在中低压承压工况下密封可靠性更突出；法兰盘与两端直管采用同轴一体衔接的结构，直管段从法兰盘中心向两侧延伸，预留出足够的管道焊接或者套接装配长度，现场施工时可以直接将两端直管和对应管线对位焊接，不需要额外加工过渡接头。建模过程中首先确定管路的通径基准，以此推导两端直管的外径、壁厚参数，再根据公称压力对应的法兰标准确定法兰盘的外圆直径、厚度尺寸，随后在法兰盘上按60度周向等分阵列螺栓过孔，孔位中心圆直径兼顾法兰盘外缘和中心管壁的距离，

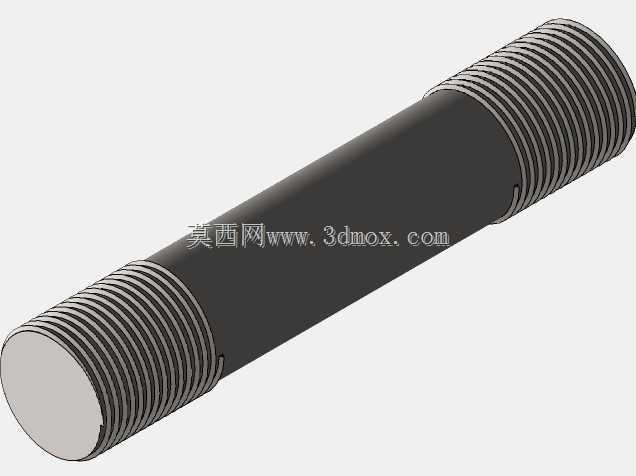

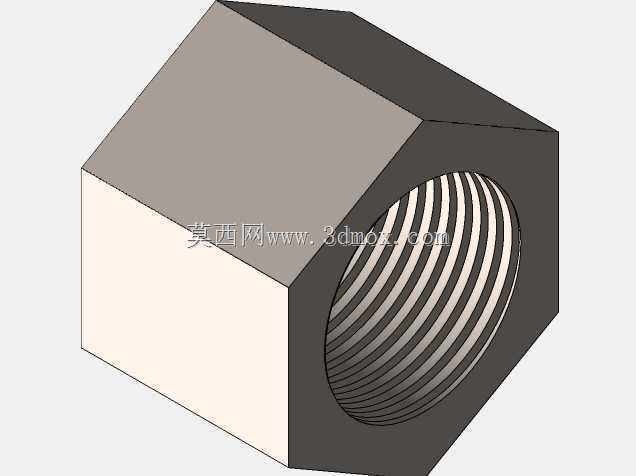

　　既保证螺栓安装时扳手有足够的操作空间，也避免孔位距离管壁过近削弱法兰本体的结构强度。螺栓选用标准外六角头紧固件，配套六角螺母，建模时完整还原了螺栓头部、螺杆光杆段、螺纹段以及螺母的外形轮廓，装配时螺杆穿过两片法兰的对应通孔，螺母侧预留出拧紧后的余量，所有紧固件沿圆周阵列后整体同轴度对齐，不会出现孔位错位、螺栓穿装干涉的问题。安装边界方面，需要在法兰对接位置的径向预留出扳手作业的空间，周向六个螺栓点位都要留出足够的拧动操作距离，避免相邻管线、支架遮挡紧固件导致后期无法拆装；轴向方向上，两段法兰对接后整体占用的长度包含两侧直管插接段、两片法兰的厚度以及螺栓头部、螺母向外突出的尺寸，管线排布时要提前预留出这段轴向安装距离，

　　不能把对接位置设置在管线紧贴墙体、设备壳体的狭小区域。法兰盘的端面加工粗糙度、平面度都有明确要求，保证密封垫片受压后可以完全贴合端面，不会因为端面翘曲、划痕出现密封失效；螺栓预紧时要按照对角顺序分次拧紧，让六个螺栓的预紧力逐步趋于一致，避免单侧压紧导致法兰面倾斜、垫片偏磨。这类法兰联接结构相比不可拆的焊接管路，最大的优势是可以反复拆解，当管路内部需要清理、检修，或者后续要在该位置加装检测仪表、更换阀件时，只需要松开六组螺母即可分开两段管路，维护完成后更换新的密封垫片重新对位预紧就能恢复密封，不需要切割、重新焊接管线，大幅降低了后期运维的施工成本。结构整体回转对称，载荷沿圆周均匀分布，承压时法兰盘的应力从螺栓孔位向中心管壁平缓过渡，没有明显的应力集中死角，适配常规水、压缩空气、低压油气、温和工艺介质的输送工况，建模时所有配合部位的间隙都按照实际装配公差设定，法兰对接面、螺栓与通孔的间隙都符合工程实际装配要求，不存在静态干涉，可直接用于管路布置校验、装配工艺演示以及非标管线设计的参考。
