涡轮机叶片实体结构三维造型

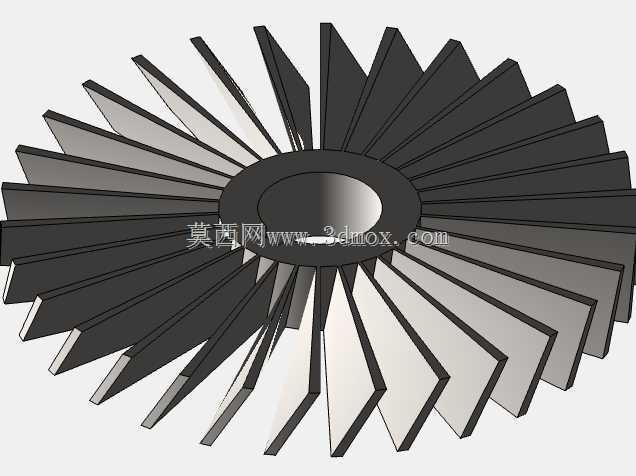

　　该涡轮机叶片结构以中心轮毂和周向均布叶片为核心，整体呈现典型径流式叶盘特征。叶片从轮毂外缘沿径向向外伸展，并带有明显空间扭转，相邻叶片之间形成连续变化的气流通道。中心轮毂设置同轴安装孔，孔壁与端面构成主要装配基准，可与转轴、轴套或锁紧螺母配合，保证转子运转时的同轴度和轴向定位。

　　在实际设备中，这类叶片常用于小型燃气涡轮、涡轮增压器、气动膨胀装置、试验台转子以及教学演示转子。高温或高压气体进入叶片通道后，沿叶型表面改变流动方向，将流体能量转化为转子旋转机械能；反向工作时，也可作为旋转叶轮对气体施加能量。叶片的排布角度、前缘位置、后缘厚度和叶顶轮廓直接影响通流面积、气流折转角、做功能力以及运行效率。

　　建模时需要先确定轮毂外径、叶顶外圆、叶片数量和安装孔尺寸，再建立单只叶片的空间骨架。叶型并非简单平板，其根部较宽，用于承受离心力和气动弯矩；靠近叶顶区域受叶尖泄漏影响，轮廓需要与壳体保持合理间隙。叶片表面由压力面、吸力面、前缘圆弧和后缘收薄区域共同构成，扭转角沿叶高连续过渡，避免通道内出现突变折角。完成单片叶型后，通过圆周阵列形成完整叶盘，阵列数量需兼顾通流能力与叶片强度：数量过少会使气流导向不足，数量过多则减小通道宽度并增加加工难度。

　　从安装边界看，中心孔直径决定可适配的轴径，轮毂端面承担轴向定位，外圆尺寸则受机匣内腔限制。叶顶与机匣之间应保留运转间隙，间隙过大容易产生泄漏损失，过小则在热膨胀或振动时发生擦碰。轮毂厚度不能只按外观确定，需要考虑键连接、过盈配合或螺母压紧时的局部应力；叶片根部与轮毂交接处应设置平滑过渡，降低高速旋转时的应力集中。若用于高温工况，还需在结构上预留热变形余量，并关注材料蠕变和疲劳寿命。

　　外形设计上，叶片前缘应保持圆润，以减小气流入口冲击；后缘可适当减薄，使气流顺利离开叶道。叶片的倾斜方向决定转子旋转方向，建模时不能只追求放射状视觉效果，而要让气流入口角、出口角与整机流向一致。对于 SolidWorks 类参数化建模，可采用草图轮廓、放样、曲面剪裁和实体加厚结合的方式完成；叶根圆角、阵列特征和中心孔应保持参数关联，便于后续调整叶片数、轮毂直径或叶高。

　　该结构在装配中属于高速旋转件，除气动外形外，还需校核质量分布。周向叶片均布有利于平衡，但单片叶型的形位误差仍可能带来不平衡量，因此实际制造中常对叶盘进行动平衡修正。叶片表面应避免尖角、薄刃和无支撑深腔，根部圆角要兼顾强度与模具或数控加工可达性。若采用五轴加工，叶型曲面需保证连续；若采用铸造或增材制造，则应考虑最小壁厚、支撑去除和后处理空间。

　　围绕设备用途来看，涡轮叶片不是独立展示件，而是连接流体系统与转轴系统的关键功能件。它的上游通常接喷嘴环、蜗壳或导向器，下游接扩压器、排气壳或负载轴。设计叶片通道时，要让气体从较大入口空间平稳进入叶道，在叶片间完成加速或转向，再以合适角度排出。轮毂面、叶顶围带和机匣共同限定流道边界，任何一个尺寸偏离都会改变流量分配。

　　在三维结构表达中，模型应清楚呈现中心孔、轮毂端面、叶片扭转方向、叶根过渡和叶顶轮廓。安装孔可根据需要扩展为键槽、花键、台阶孔或锁紧结构；轮毂背面可增加定位止口，用于与轴肩或垫片贴合。叶片数量和外圆确定后，整机壳体、密封环和轴承位置也随之受到约束，因此该模型既可作为转子本体设计基础，也可作为涡轮总成干涉检查、装配校核和工程图样深化的起点。
