民航机翼减阻涡流小翼结构设计

　　在民航干线客机与支线涡桨飞机的气动优化改装场景中，翼梢区域的流动控制一直是航线运营降本环节里最容易被忽略、却投入产出比极高的改造点位。日常航线运维里，机务与气动设计团队常会遇到这类共性问题：机翼上下表面在翼尖位置存在天然压力差，高压区的下表面气流会绕流到低压的上表面，在翼梢后缘拖出一对强度很高的集中翼尖涡，这部分涡系不仅会带走大量诱导阻力，还会在翼尖后方形成很长的尾流间隔，既增加单机巡航的燃油消耗，也会限制机场跑道的起降放行效率。这套小翼结构的核心设计目标，就是在不对原有机翼主承力梁、翼盒结构做大规模改动的前提下，通过在翼梢末端加装一段平滑过渡的曲面导流构件，打乱原有集中涡的生成路径，把原本集中在翼尖一个点位的强涡，拆解成多个强度更低、扩散更快的弱涡系，从根源上降低诱导阻力占比。

　　从实际航线测试的反馈来看，这类小翼改装完成后，巡航阶段的整机诱导阻力可出现明显下降，对应同等商载、同等航程条件下的燃油消耗会同步降低，碳排放也随燃油燃烧效率提升而减少；同时翼尖涡的强度衰减后，尾流湍流的影响范围收缩，飞机在爬升阶段可以更快穿过对流层低层的扰动区域，更早抵达经济巡航高度，平飞阶段的机身颠簸幅度也会有所降低，客舱乘坐舒适性同步提升。

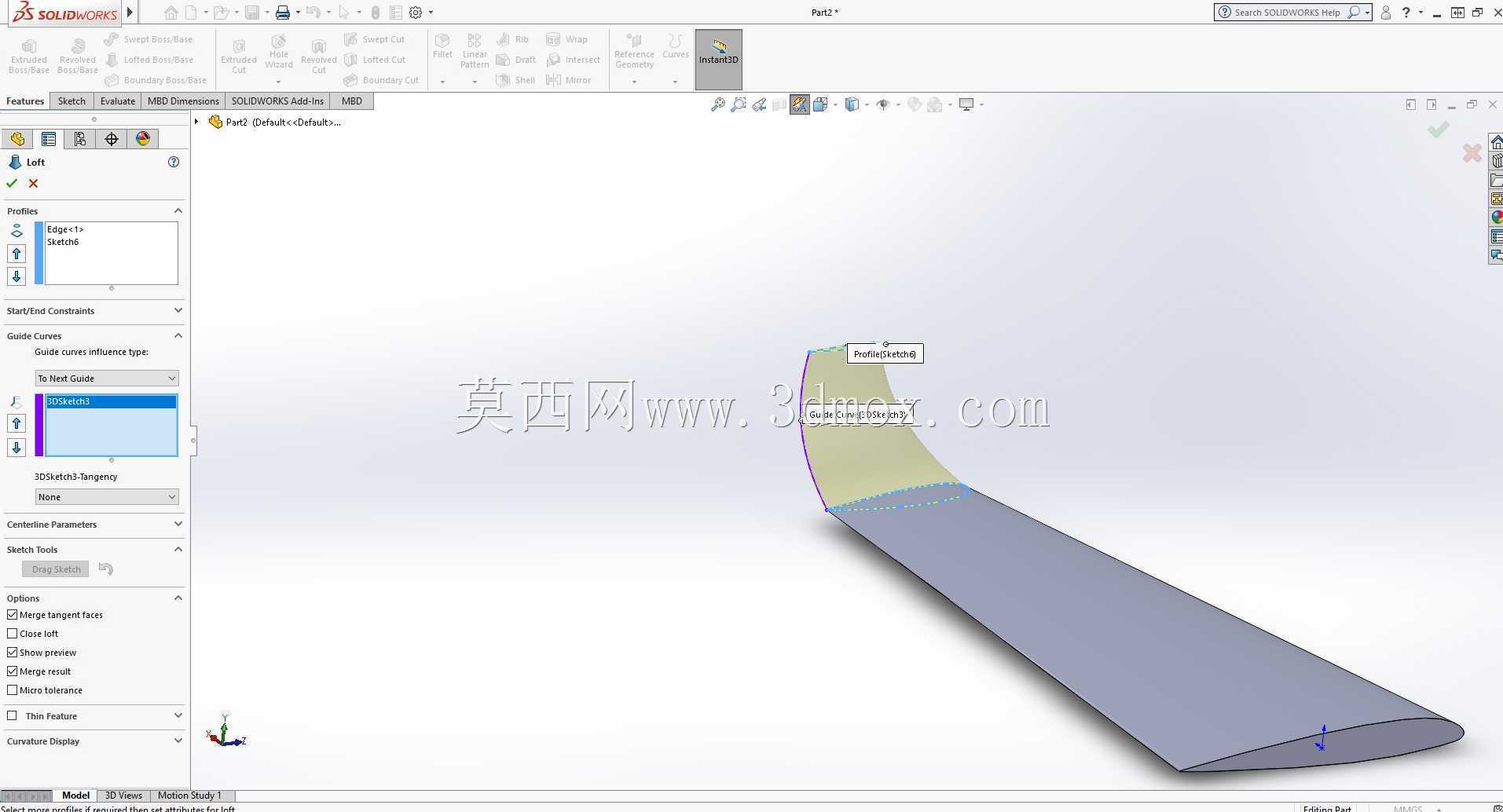

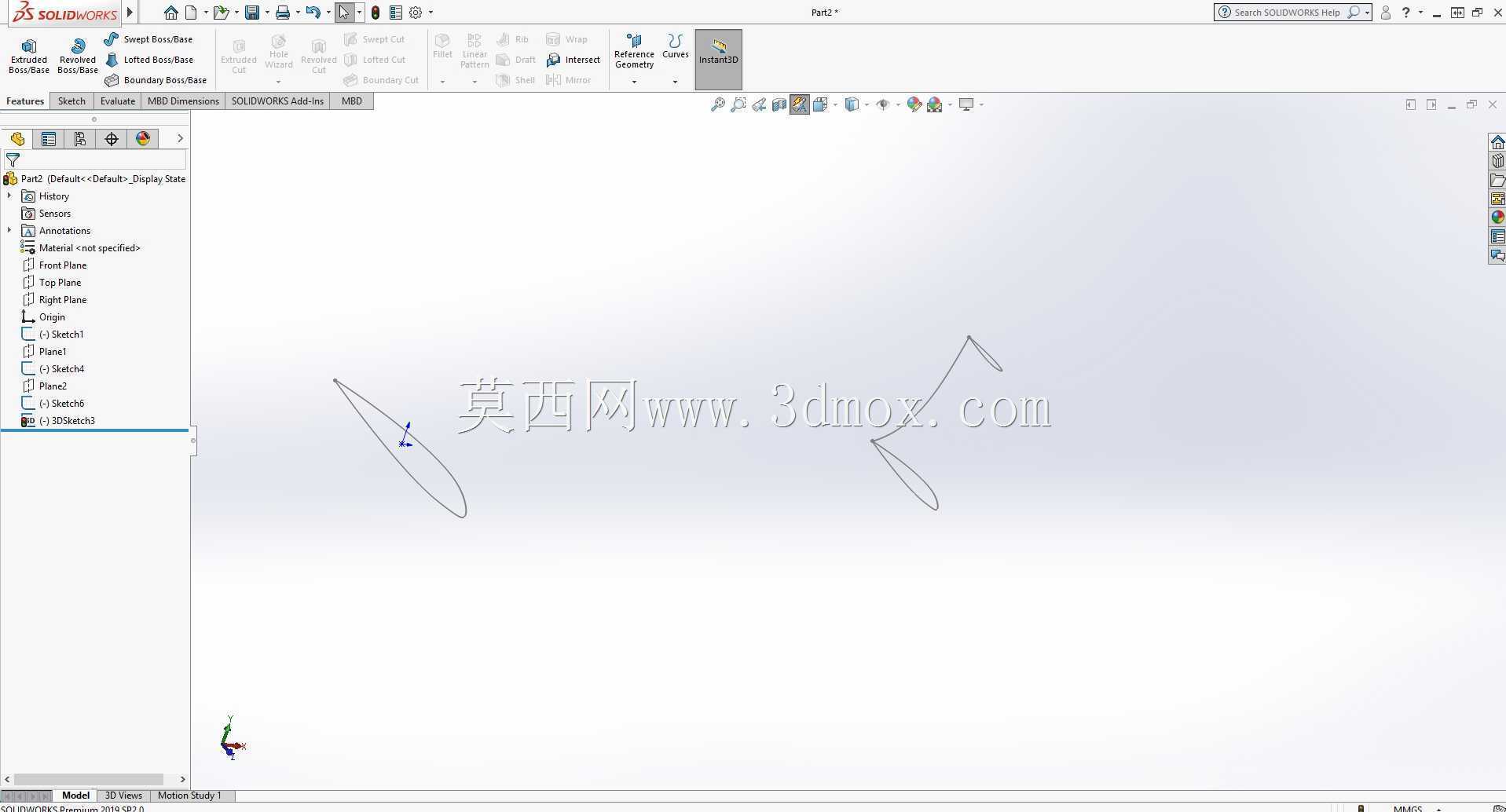

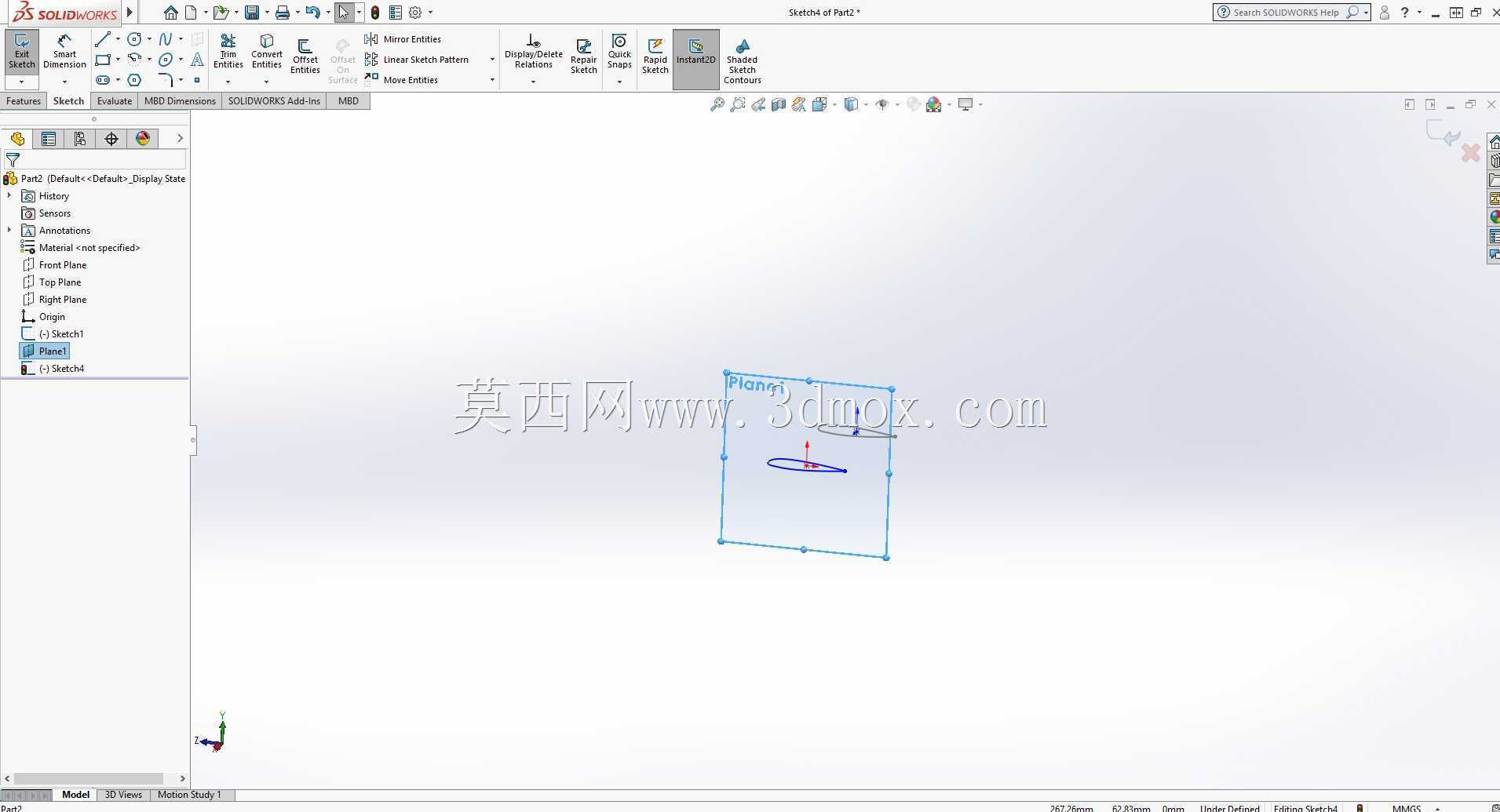

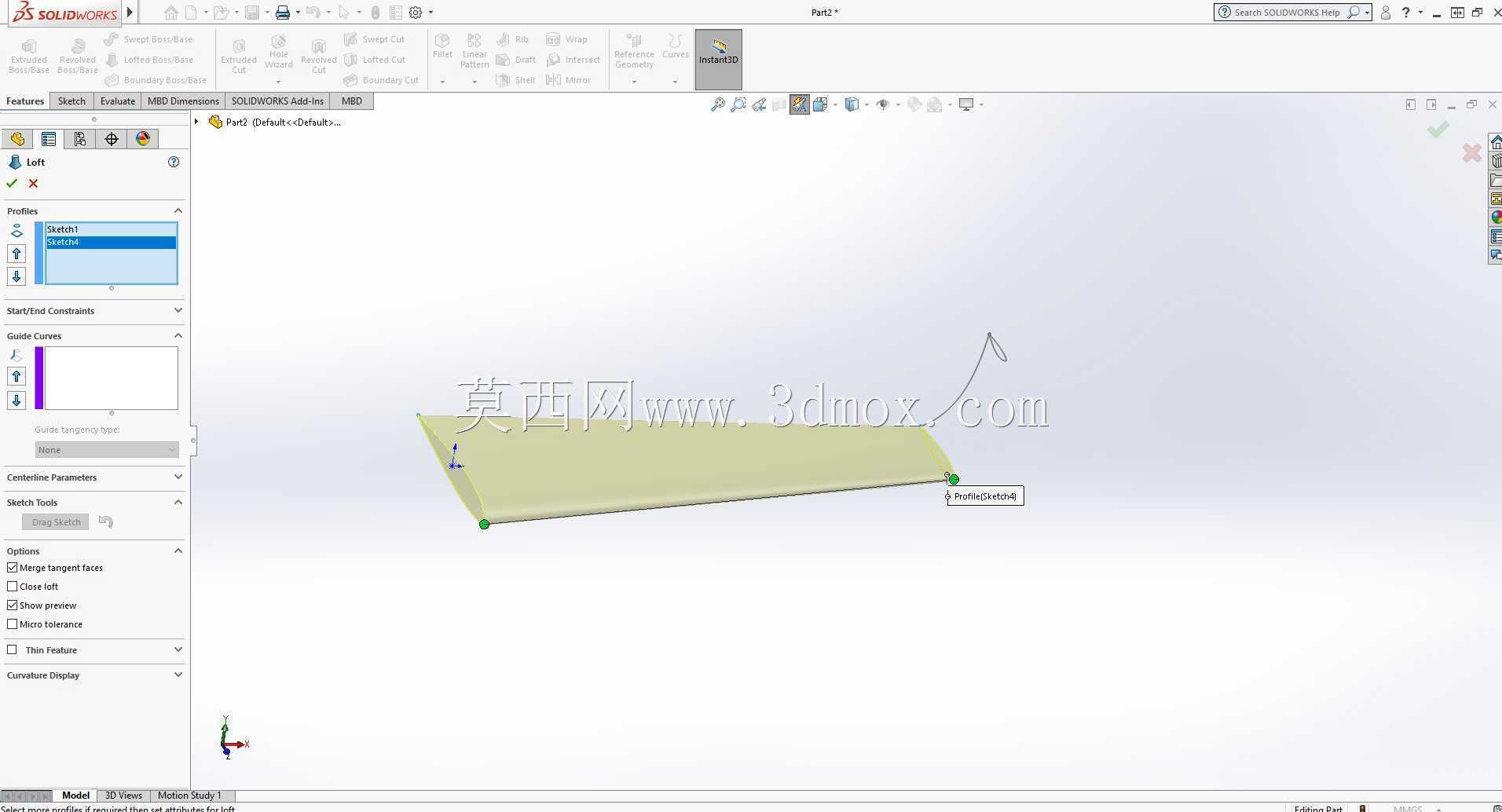

　　结构外形的设计逻辑完全围绕翼尖的局部流场展开：整体构件采用大曲率连续变截面曲面，没有突兀的直角折边，从小翼根部和原机翼翼梢的对接位置开始，型面沿着展向逐步向上、向后平滑弯曲，曲面的厚度从根部向梢部连续递减，根部保留足够的搭接宽度来分散连接载荷，梢部做薄型修型，避免局部出现气流分离。建模过程中首先要对齐原机翼的翼梢基准面，小翼根部的贴合型面必须和机翼蒙皮的外曲面完全共形，两者之间的对接缝隙要控制在装配允许的公差范围内，防止台阶面引发额外的寄生阻力。安装边界的校核需要同时覆盖多个工况：巡航状态下小翼承受的气动升力分量会通过对接接头传递到翼盒的翼梢肋板，接头的排布要避开原机翼上的航行灯、放电刷、燃油通气口等既有附件的安装位置，小翼外轮廓的所有点位都不能超出机场廊桥、滑行道净空的限界要求，停机位相邻飞机的安全间隔也不需要因为加装小翼而额外调整。

　　针对不同的飞行速度区间，小翼的后掠角度和曲面弯度做了匹配优化：高亚音速巡航状态下，型面的曲率变化可以延缓翼尖区域局部激波的生成，避免跨音速阶段阻力突然陡增；低速起飞、进近阶段，放下襟翼后的大迎角流场里，小翼可以约束翼尖气流的横向流动，提升翼尖部分的升力线斜率，让飞机的失速迎角出现小幅余量，短跑道起降时的爬升梯度表现更稳定。结构选材层面通常会采用和机翼蒙皮同体系的复合材料夹层结构，内外层为连续纤维增强铺层，中间夹芯采用轻质蜂窝材料，在保证足够的弯曲、扭转刚度的前提下，把整套构件的自重控制在很低的水平，不会给翼梢带来过大的附加弯矩，避免额外增重抵消减阻带来的收益。

　　日常航线维护的适配性也在设计阶段做了充分考量：小翼的外表面预留了和机身一致的防静电涂层喷涂基准面，前缘位置预留了防冰管路的铺设通道，在结冰气象条件下，热空气或者电加热防冰层可以覆盖整个小翼前缘，避免冰层附着破坏气动外形。对接紧固件全部采用航空级标准件，排布位置预留了机务人员的扳手操作空间，日常定检时不需要拆解机翼主结构就可以完成小翼的连接力矩检查、表面损伤探伤。在风洞验证环节，会分别对不带小翼的原机翼、加装本方案小翼的机翼做同条件流场测试，对比不同迎角、不同马赫数下的升阻比曲线、翼尖涡的涡核压力分布，反复迭代调整小翼的倾斜角度和曲面扭转分布，最终在减阻收益、结构重量、改装成本三者之间找到最优平衡点。这类结构不仅适用于新机型的出厂气动设计，也可以作为在役老机型的加改装套件，不需要重新完成整机的适航审定，仅通过小翼部件的补充适航认证就可以完成航线机队的批量升级，落地场景覆盖民航客运、货运通航、中远程公务机等多个航空应用领域。
