双发宽体民航客机整机外观结构数模

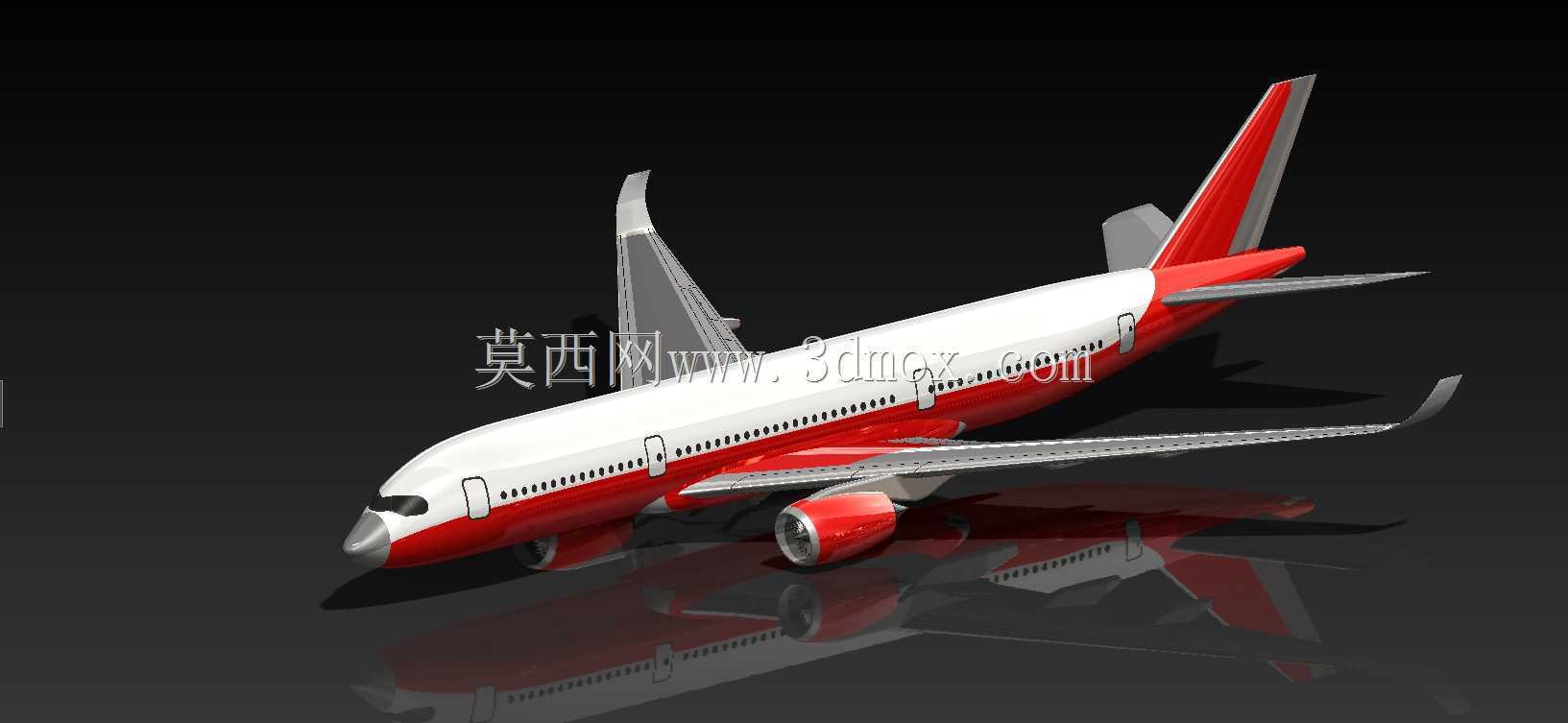

　　该数模围绕双发宽体民用喷气客机的整机外观与主要承力布局展开，建模时没有把飞机当成单纯的曲面摆件处理，而是先从航线运行、地面保障、气动分区和结构分块的实际约束入手，再逐步落实机身、机翼、尾翼、发动机短舱及起落架的相对位置。整机采用下单翼布局，机翼穿过机身下部增压舱外侧的翼身交接区，这种布置便于在翼盒内布置燃油箱，也能让主起落架靠近机翼根部传力路径，着陆冲击可通过翼盒、机身加强框和接头结构分散传递。翼下吊挂两台大涵道比涡扇发动机，短舱中心线与机翼保持明确垂向和纵向间距，既避免喷流直接冲刷襟翼表面，也为地面维护时拆换风扇单元体、检查反推格栅和接近附件机匣留出操作空间。

　　机身段按机头雷达罩、驾驶舱风挡区、前机身客舱门、等直客舱段、后机身收缩段和尾锥划分。机头曲面在驾驶舱前方保持较缓的上仰轮廓，风挡玻璃区采用多块拼接外形，支柱与窗框位置在数模中以分色和边线体现，便于后续细化视界校核、雨刷布置和风挡防冰管路走向。客舱沿机身两侧布置连续舷窗，前、后登机门和服务门位置与机翼前后缘保持安全间距，应急撤离时滑梯展开范围不会被襟翼整流罩或发动机短舱侵占。机身下部从前到后保留雷达舱、前设备舱、前货舱、主轮舱、后货舱和尾部设备舱的分区逻辑，腹部曲面在主起落架处向内收进，形成轮舱和整流包的过渡区域。

　　机翼设计是整机数模中最能体现工程边界的部分。机翼根部较厚，向翼尖逐渐减薄，后缘设置大尺寸襟翼、副翼和襟翼滑轨整流罩。起降阶段襟翼向下偏转时，机翼弯度和面积增加，适合低速进近；巡航状态下襟翼收回到机翼后缘舱线内，表面保持连续，可降低压差阻力。翼尖处设置上翘的翼梢装置，用于削弱翼尖涡的横向扩散，虽然外观数模未展开内部翼肋，但翼面的扭转、后掠和上反关系已经按宽体客机常见比例建立，可用于展示机翼平面形状、操纵面分区和发动机吊挂位置。尾翼采用后掠垂尾与低平尾组合，垂尾后缘布置方向舵，平尾后缘布置升降舵；尾翼与后机身的交点避开APU舱门和尾部维护口盖，保证地面检修时尾锥周围设备可接近。

　　起落架部分以前三点式布局表达。前起落架位于机头下方，支柱向前倾斜并带双机轮，转弯作动和收放舱门轮廓在模型中保留位置关系；主起落架位于机翼根部后下方，采用多轮小车式结构，能把较大着陆重量分散到多根轮胎上，降低跑道面压。轮舱边界与机身、机翼整流罩连续衔接，收起时机轮、支柱和作动筒不能与货舱地板、翼梁或液压管路发生干涉，这类空间校核在整机布置阶段比单纯追求外观光顺更关键。

　　从应用场景看，该数模可用于航空装备展示、机务培训教具、机场地面保障流程推演、客机结构认知课程以及展会数字样机演示。做地面设备匹配时，可依据机身外轮廓核对登机桥接靠高度、食品车和行李集装箱拖车的接近路线，也可检查牵引车在推机过程中与前起落架、机头雷达罩之间的间隙。做气动教学时，机翼后掠角、发动机吊挂位置、翼梢装置和尾翼力臂关系能够直观说明升力、阻力与姿态控制的基本布置。若后续进入更细设计阶段，可在现有外形基础上继续增加翼肋、翼梁、框段、蒙皮分块、系统导管和维护口盖，使外观数模过渡为可协同设计的结构样机。
