航空三叶变距螺旋桨推进结构

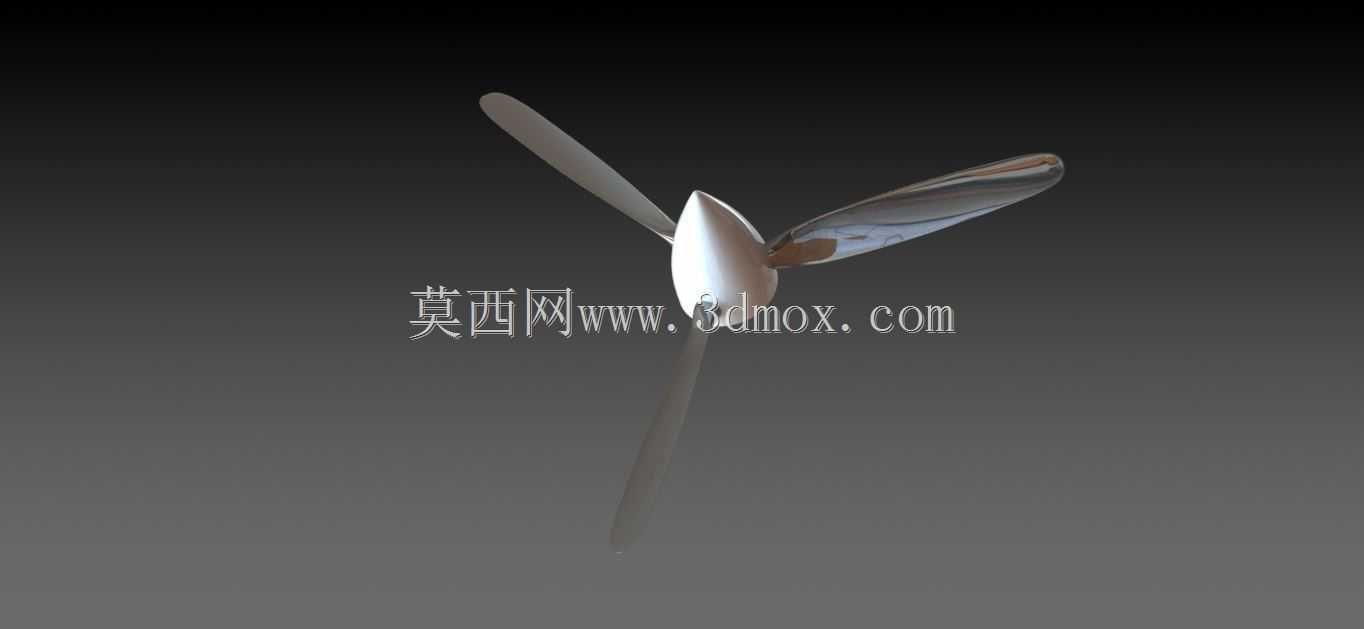

　　这套航空螺旋桨三维结构面向轻型固定翼飞机、通航教练机及小型动力滑翔平台的推进系统布置，核心作用是把发动机曲轴输出的旋转扭矩转化为轴向拉力，为整机起降、巡航阶段提供稳定推进力。结构采用三叶桨布局，相比同直径两叶桨，单叶载荷更低，运转时盘面拉力分布更均匀，巡航转速下的振动幅值更小，对发动机架、机身前段的疲劳冲击更弱；三叶构型也能在限定发动机转速区间内匹配更大的拉力输出，适配起飞重量偏大、短距起降需求明确的轻型通航机型。

　　桨叶翼型沿展向做连续变厚度扭转设计，从桨根到桨尖，叶型安装角逐步收窄：桨根区域线速度低，采用更大安装角保证足够迎角，避免根部气流过早分离；桨尖区域线速度高，减小安装角以控制局部迎角，抑制桨尖激波与气动噪声，同时让整个桨盘不同径向位置的气流攻角维持在高效区间，提升巡航推进效率。桨叶表面为光滑连续曲面，前缘做圆弧过渡修型，后缘厚度沿展向逐步减薄，既贴合低速翼型的气动外形要求，也兼顾复合材料铺层成型的工艺可行性，实际量产时桨叶可采用碳纤维预浸料热压罐成型，曲面脱模方向沿桨叶展向顺畅无倒扣。

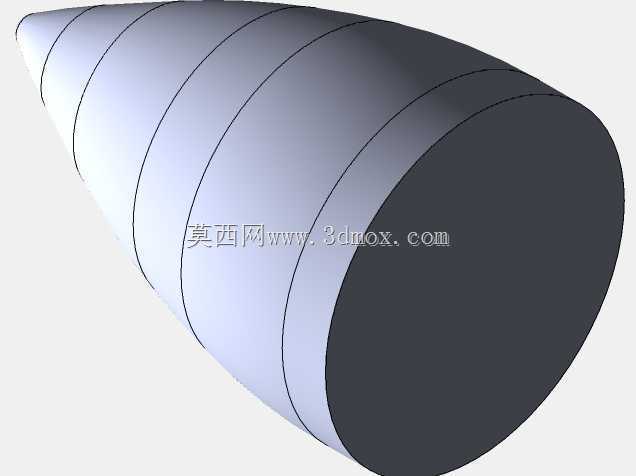

　　桨毂部分采用流线型整流罩包覆，中心锥头沿轴向向前圆滑收束，能够梳理桨盘前方来流，减少桨毂区域的气流紊流与压差阻力；整流罩内部预留桨叶安装座、变距连杆、桨距调节机构的容纳空间，三片桨叶沿周向120度均布，根部通过铰接结构与桨毂连接，支持桨距角动态调节。变距机构可在不同飞行工况下调整桨叶迎角：起飞阶段切换大桨距，最大化静拉力输出，缩短地面滑跑距离；高空巡航阶段切换小桨距，降低发动机运转负荷，把转速维持在经济油耗区间；地面试车时还可切换至顺桨/低距状态，减小地面气流冲击。

　　安装边界层面，桨毂中心设置标准发动机输出轴对接法兰，法兰端面预留周向均布的螺栓孔，可直接匹配通航活塞航空发动机的曲轴输出端，对接面设置定位止口保证同轴度，避免高速旋转时出现偏心振动。桨叶旋转扫掠形成完整圆形桨盘，整机布置时需要在桨盘后方预留足够的机身间隙，桨尖与机身蒙皮、起落架支架之间保留安全距离，防止运转振动下出现剐蹭；发动机架的安装平面需要与桨轴轴线保持垂直，机架刚性需覆盖螺旋桨额定转速的振动频率区间，避开共振点。

　　建模过程中先以桨盘轴线为全局基准，绘制各展向截面的翼型轮廓，通过多截面曲面拟合生成桨叶实体，再对桨根区域做加厚过渡，匹配铰接座的安装强度；桨毂整流罩采用旋转凸台生成基础回转体，再对接三片桨叶的根部安装接口，内部预留变距拉杆、轴承座的装配空位。整套结构完整还原了航空螺旋桨从气动外形到安装接口的全部工程细节，可直接用于推进系统装配校核、飞行姿态模拟、机架振动分析以及复合材料成型工艺评审，也能作为轻型飞机动力系统选型阶段的干涉检查参照，帮助工程师在布局阶段确认桨盘与机身、起落架、冷却风道之间的空间匹配关系。
