双叶航空螺旋桨推进旋翼结构

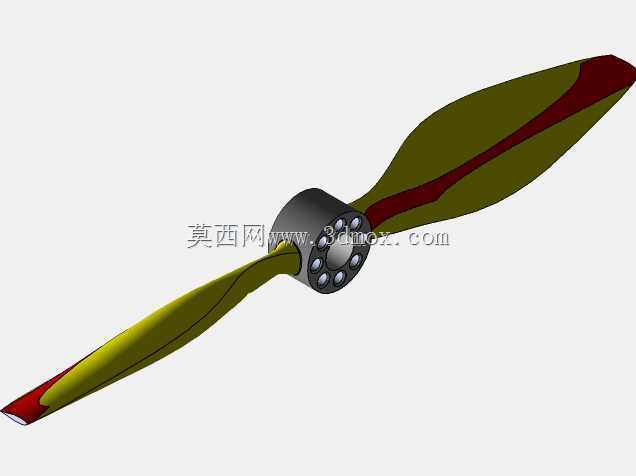

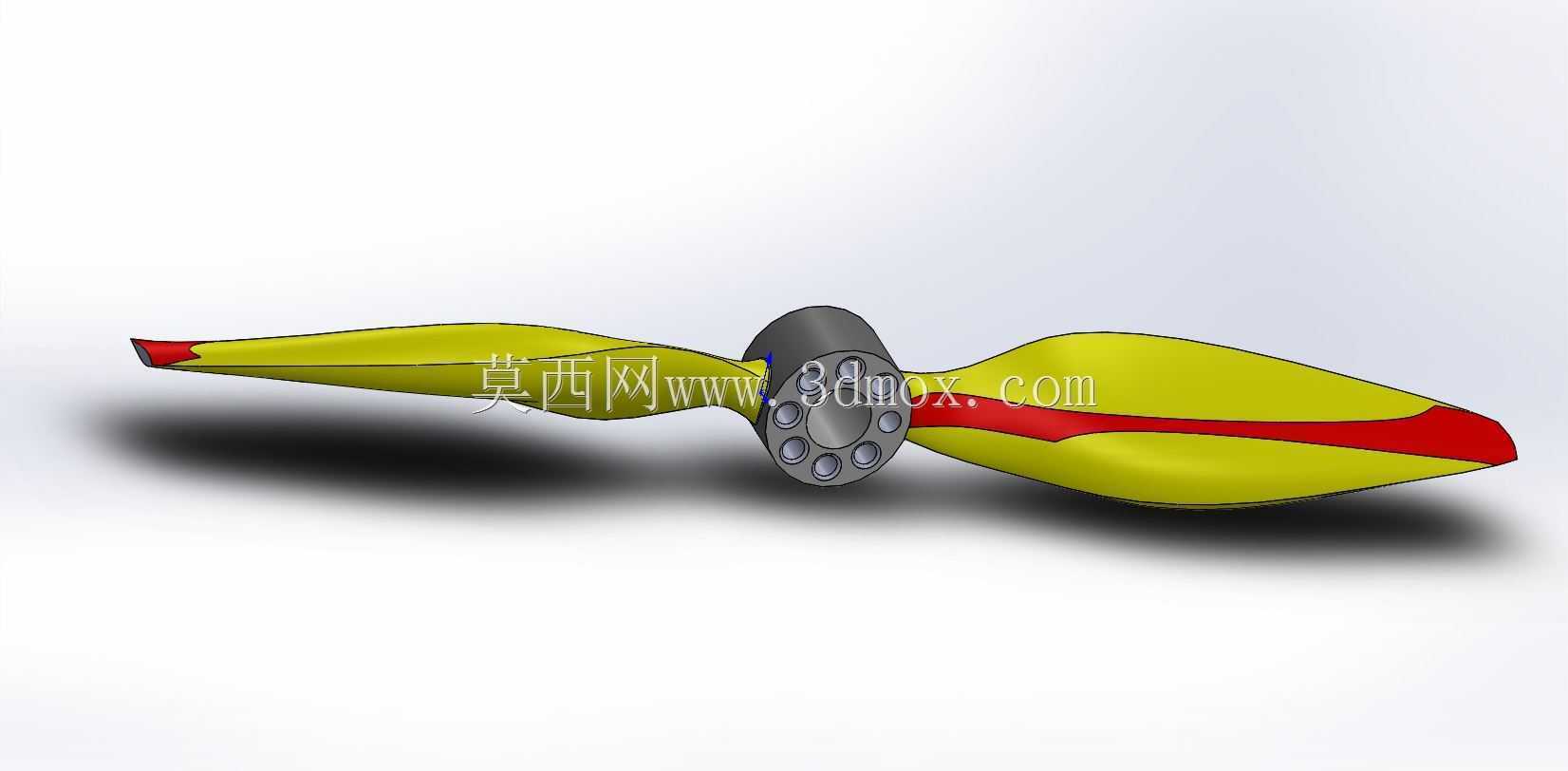

　　该三维结构呈现的是一套双叶航空螺旋桨总成，主要由两片对称布置的桨叶、中央桨毂、安装孔位以及叶尖标识区域组成。桨叶采用细长扭转外形，从根部向叶尖逐渐收窄，叶型沿展向连续变化，用于在旋转过程中将发动机或电机输出的轴功率转化为轴向推力。此类结构常见于轻型飞机、低速试验飞行器、航空教学平台以及小型动力装置的推进系统中，也可作为无人机、风动设备或推进机构方案设计时的参考对象。

　　从实际用途看，螺旋桨是航空推进系统中直接产生拉力的关键部件。桨叶旋转时，各截面以不同线速度切割空气，翼型上下表面形成压力差，进而产生沿轴向的推进力。模型中桨叶并非简单平板，而是具有明显的扭角和弯度：靠近桨毂区域弦长较大、叶型厚实，主要承担结构传力和较低来流速度下的气动载荷；靠近叶尖区域厚度减薄、宽度收窄，以适应较高圆周速度并降低端部阻力。红色叶尖区域在真实产品中可起到视觉警示、边界识别和运转安全提示作用，便于地面人员判断桨盘范围。

　　中央桨毂采用近似鼓形的紧凑结构，端面布置多个圆形孔位，用于与动力输出轴、压紧盘或联接法兰进行装配。孔位围绕回转中心均匀分布，能够传递扭矩并承受桨叶旋转产生的离心载荷。桨毂外形向两侧平滑过渡，既可以减少迎风阻力，也为桨根固定提供足够的安装空间。在结构设计时，桨毂需要重点考虑轴系对中、螺栓预紧、防松方式以及桨叶角定位，因为螺旋桨在高速旋转状态下，微小的偏心或不平衡量都可能引起振动，并进一步传递到发动机架、机身或支撑结构。

　　建模思路上，该作品适合通过曲面放样与实体特征结合完成。单片桨叶可先建立多个展向控制截面，再依据桨距角变化规律对截面进行旋转和对齐，随后通过放样生成连续叶身；叶尖和前缘位置需要单独处理圆角与收束关系，避免曲面突变。桨毂部分则以回转体为基础，叠加安装孔、减重凹腔和联接端面。由于双叶桨在几何上具有绕中心旋转一百八十度重合的特点，完成单片桨叶后可采用圆周阵列或镜像方式得到另一片桨叶，但在工程细化中仍需检查叶根与桨毂交界处的融合质量，保证应力传递路径顺畅。

　　外形尺寸与安装边界方面，螺旋桨的最大外廓尺寸由桨盘直径决定，两片桨叶展开后形成水平方向的旋转扫掠范围。装配到飞行器或试验台时，必须在桨盘周围保留足够安全间隙，避免叶尖与机身、护罩、支架或地面发生干涉。桨毂轴向长度决定了动力轴端的安装空间，端面孔位分布则影响联接法兰的匹配方式。若用于实际推进系统，还需结合转速、桨距、翼型弦长和发动机功率校核拉力、效率、静强度及共振转速；若用于展示或教学，该模型也能够清楚表达螺旋桨从叶根到叶尖的扭转变化、桨毂联接关系和双叶推进布局。整体结构简洁，气动外形特征明确，适合用于航空推进部件结构认知、三维曲面建模练习以及轻型飞行器动力系统方案校核。
