四旋翼航拍巡检无人机结构设计

　　这套四旋翼飞行平台的结构方案面向低空航拍、园区巡检、小型载荷挂载与教学验证场景展开，整体采用十字形四轴布局，机臂从中心机身向四个方向等角度伸展，旋翼旋转平面保持在同一高度层级，能够在升力分配、姿态响应和整机重心控制之间取得较直接的平衡。中心区域承担飞控、电池、电调、接收机及任务载荷的安装功能，四根机臂末端布置动力组件，下方设置起落支撑结构，前部预留摄像或探测设备安装位，适合在三维结构设计阶段对装配关系、干涉边界和维护空间进行完整校核。

　　从实际用途看，这类飞行器并不追求大型物流载重，而是强调低空灵活起降、稳定悬停和快速任务部署。航拍作业时，机身前部下方的载荷位可安装小型相机或云台，用于地形记录、工程现场巡查、线路外观查看和园区安防巡逻；教学与竞赛场景中，开放的机架结构便于学生或工程人员调整电池位置、更换桨叶、检查电机座和布线路径。由于四旋翼通过四个电机的转速差实现俯仰、横滚和偏航控制，机臂刚度、动力座同轴度和重心位置都会直接影响飞行稳定性，因此模型在中心板、机臂连接和电机安装区域都保留了明确的装配层次。

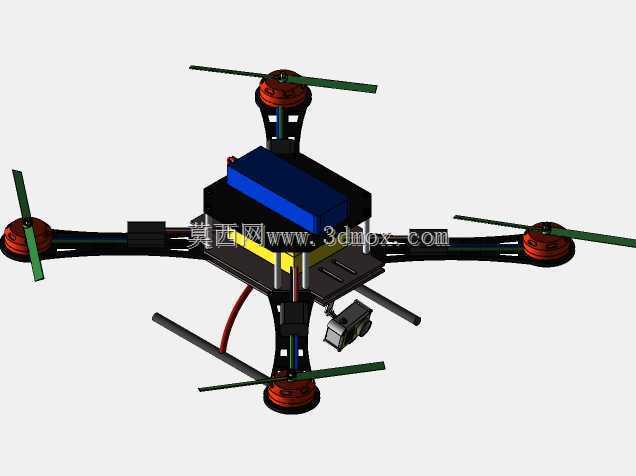

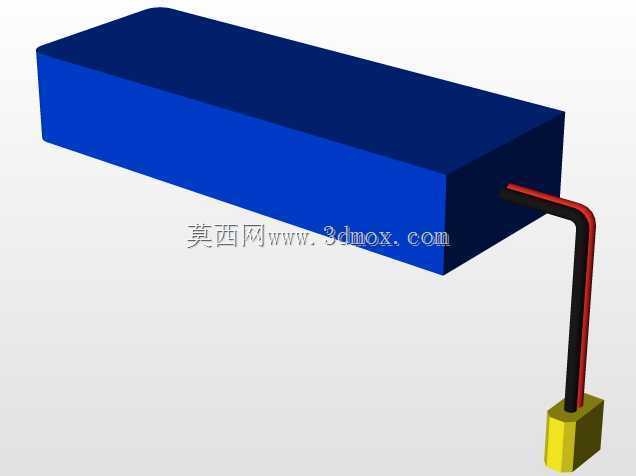

　　结构设计上，中心机身采用分层承载思路。上层可布置电池或主控模块，蓝色块状部件对应主要能源安装区域，其位置靠近整机几何中心，便于通过前后微调让重心落在旋翼升力中心附近。下层黑色板件用于固定电调、接线、飞控和任务设备，板件之间通过立柱或支撑件隔开，既形成电子元件的安装空间，也为线束走向留出通道。机身侧面可见红黑动力线沿机臂方向布置，这种走线方式能够缩短电机与电调之间的三相线路长度，减少杂乱线缆对桨叶旋转区域的干扰，同时便于后期拆装检查。

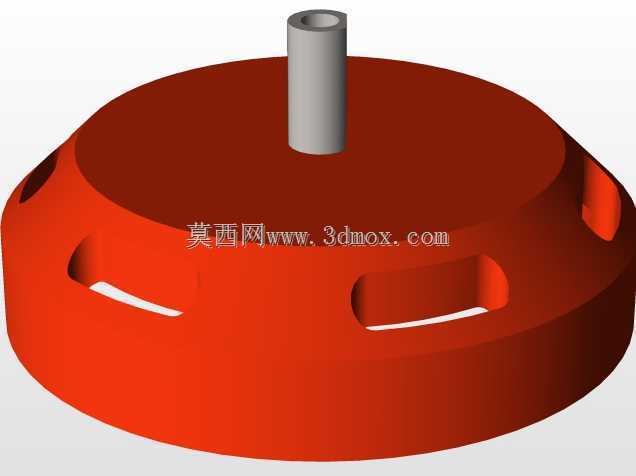

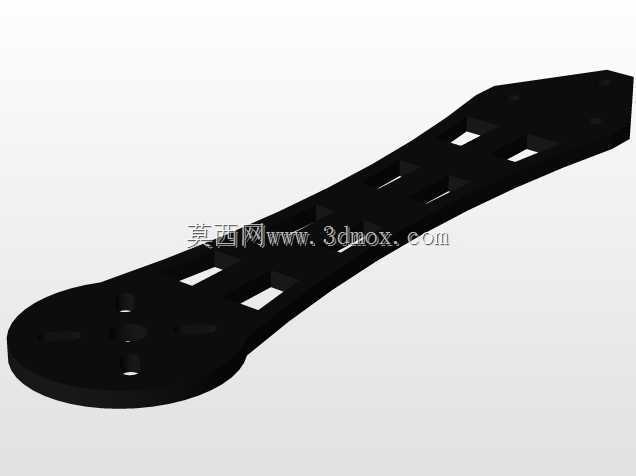

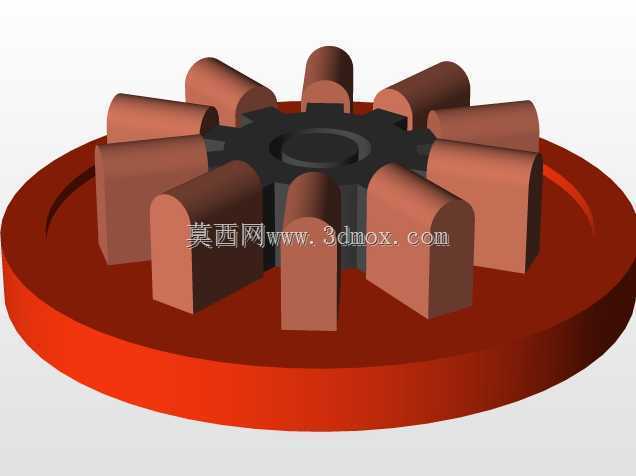

　　四根机臂采用细长伸展形式，端部电机座以红色环状结构表现，电机轴线垂直于机臂安装面，桨叶沿水平方向旋转。机臂长度需要在旋翼直径、整机轴距和姿态效率之间权衡：机臂过短会使相邻桨叶气流干扰增强，限制桨叶尺寸；机臂过长则会降低结构固有频率，增加悬停时的臂端振动。该方案的机臂从中心板向外平直延伸，末端动力座与臂体连接区域保留加强过渡，适合承受电机持续扭转和起降冲击。桨叶采用两叶形式，旋转包络在机身外侧形成明确安全边界，后续详细设计时需要在桨尖与机身、载荷、起落架之间建立运动干涉检查。

　　起落架由下方两根横向支杆和竖向支撑组成，布置在机身底部两侧，着陆时将冲击载荷传递到中心板下部区域。支杆向外展开后可提高地面支撑跨距，降低侧翻风险，同时其高度需要保证下方相机或任务舱在起降过程中不接触地面。前部小型摄像模块位于机身前下方，安装角度朝向飞行前方，周边没有遮挡桨叶气流的大型结构；若后续升级云台，应重点复核云台俯仰运动范围、镜头视野与起落架之间的空间关系，避免在减振悬挂状态下发生碰撞。

　　外形尺寸方面，整机边界主要由旋翼旋转直径和四轴轴距决定，俯视投影呈对称十字形，机身中心盒体尺寸明显小于旋翼展开范围，高度方向则由起落架底面至桨叶旋转面构成。安装边界上，电池仓需要限制长宽高和绑扎位置，确保更换不同容量电池时重心偏移仍处于飞控可调节范围内；电机座孔位应与标准盘式或无刷动力电机匹配，机臂端部需保留桨叶锁紧螺母的拆装空间；中心板上的飞控安装面应尽量靠近重心，并保持水平基准，减振材料可布置在飞控与板件之间。任务载荷安装位不宜过度前伸，否则会增加俯仰配平负担，也会让降落冲击对镜头结构产生更大力矩。

　　从建模逻辑看，该三维作品把机架、动力、能源、航电和任务载荷分成若干可拆装模块，能够直观表达四旋翼无人机从零件到总装的空间关系。设计人员在深化时可进一步加入机臂管材壁厚、电机座孔距、中心板叠层间距、起落架弹性变形量和桨叶气动包络等参数，通过装配仿真检查电池拆装路径、线束弯曲半径和相机维护开口。对于结构工程师而言，这种模型的价值不只在外观还原，更在于它清晰呈现了低空多旋翼设备在载荷布置、动力分布、起降保护和任务扩展之间的工程约束。
