四旋翼航拍无人机整机结构设计

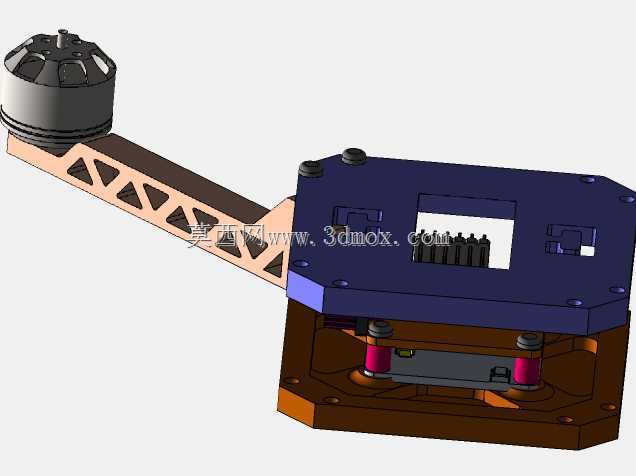

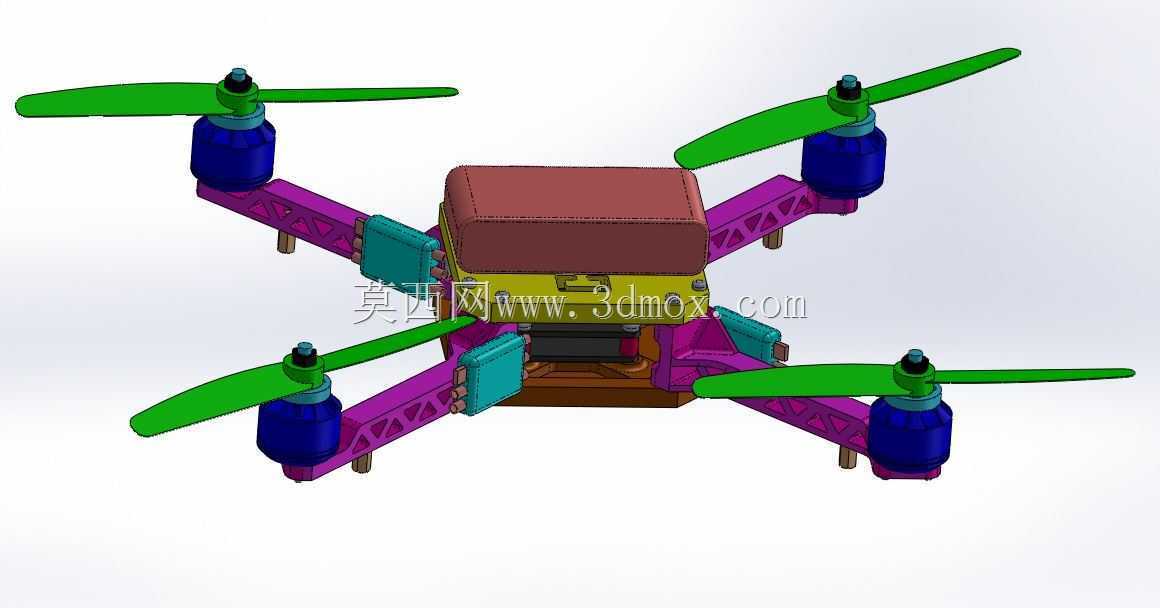

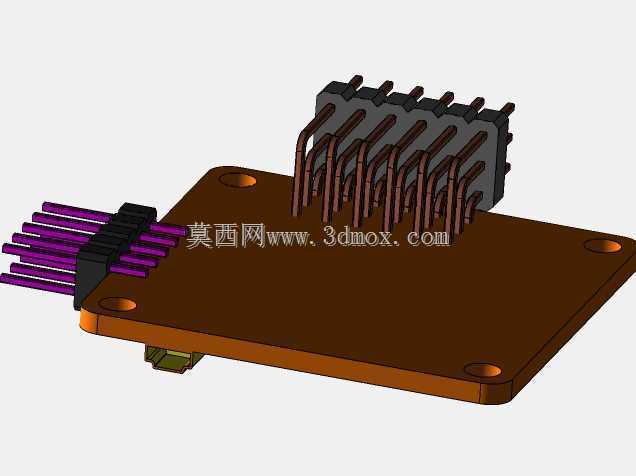

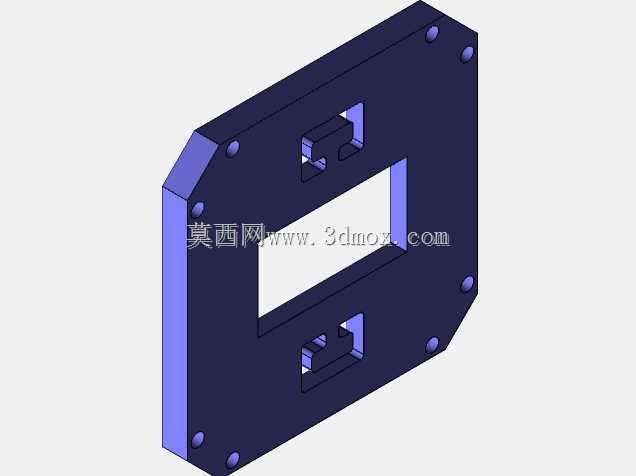

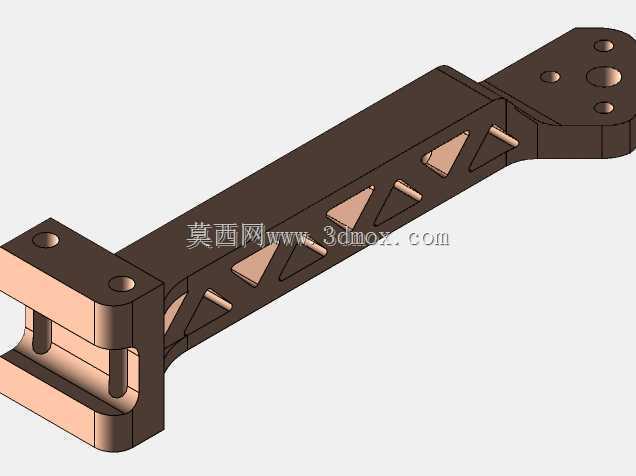

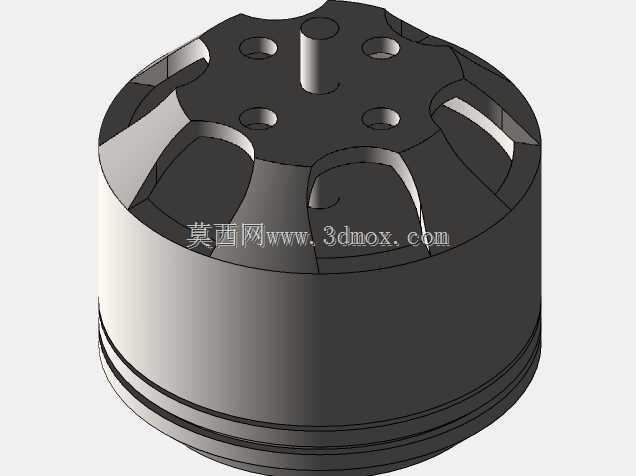

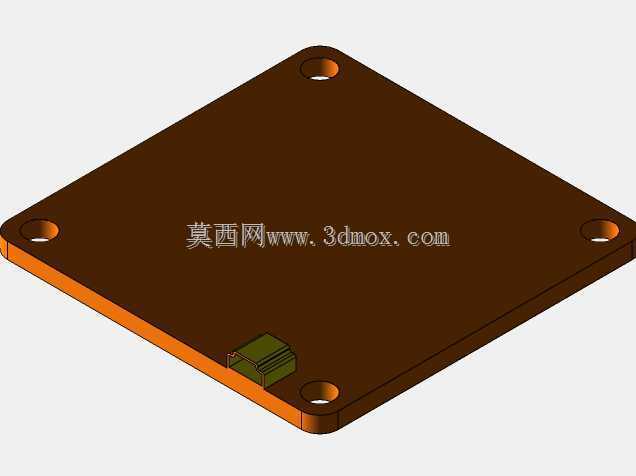

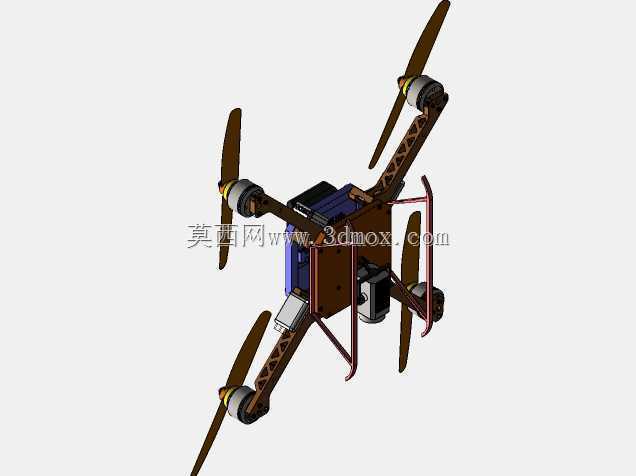

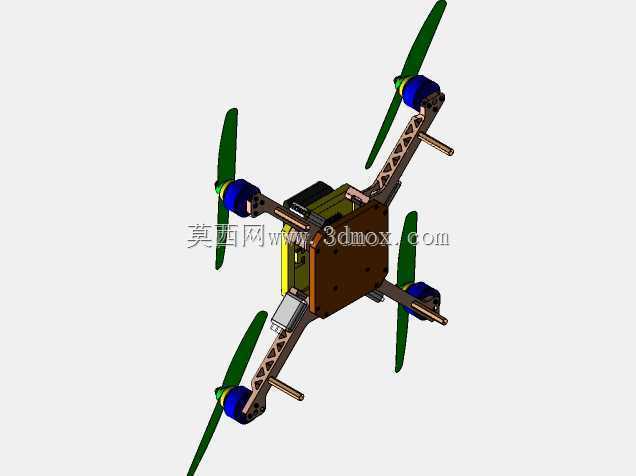

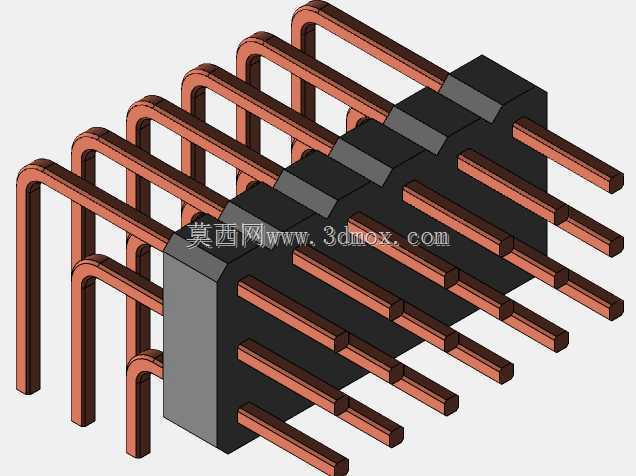

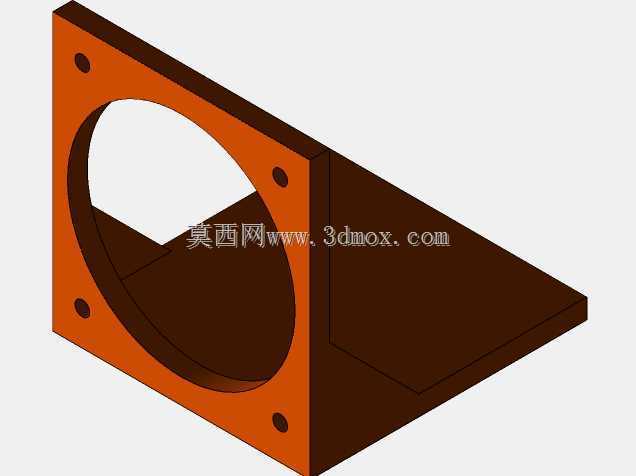

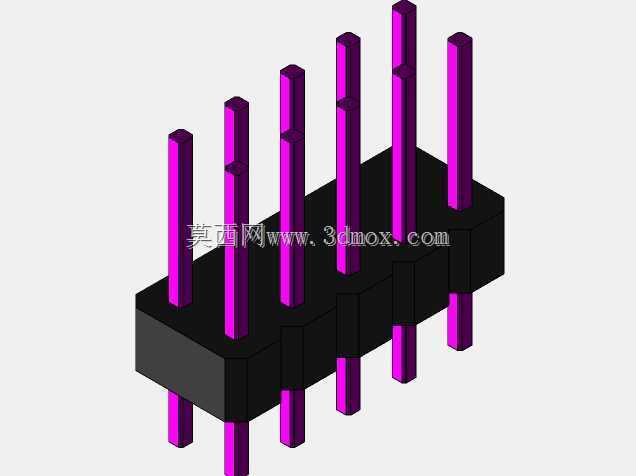

　　这套四旋翼飞行平台的结构方案，面向低空巡检、园区测绘、小型载荷航拍这类日常作业场景展开，整机采用十字对称四轴布局，四个旋翼臂从中心机身向四个对角方向延伸，旋翼旋转平面完全处于同一水平高度，对角两组旋翼转向相反，以此抵消旋翼转动产生的反扭矩，飞行过程中无需额外尾桨即可维持航向稳定。中心机身区域采用分层堆叠的布置逻辑，最上层预留航电电池安装位，中层飞控板、电调模块分区固定，下层留出任务载荷挂载接口，所有机载部件的重心严格对齐整机几何中心，避免飞行中出现重心偏移导致的配平阻力。机臂部分采用镂空桁架式结构设计，在保证臂身抗弯刚度的前提下大幅削减非必要结构重量，臂端动力座直接适配无刷电机的安装孔位，电机输出轴向上伸出，

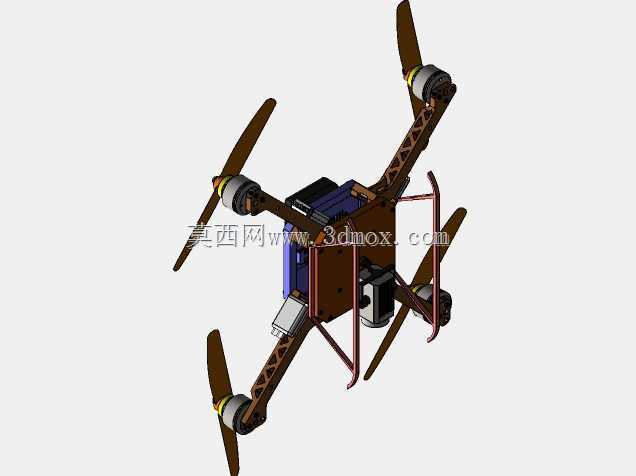

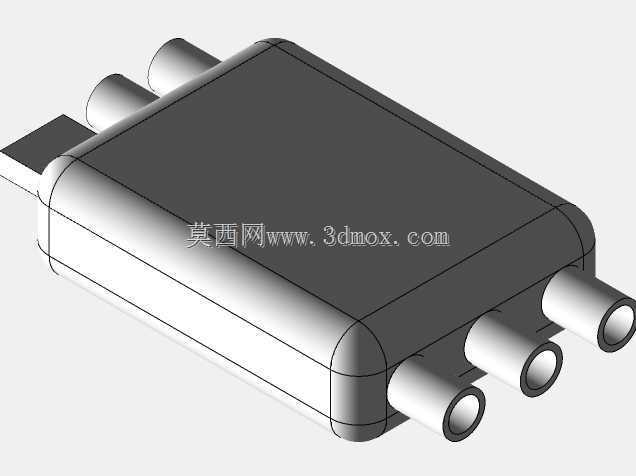

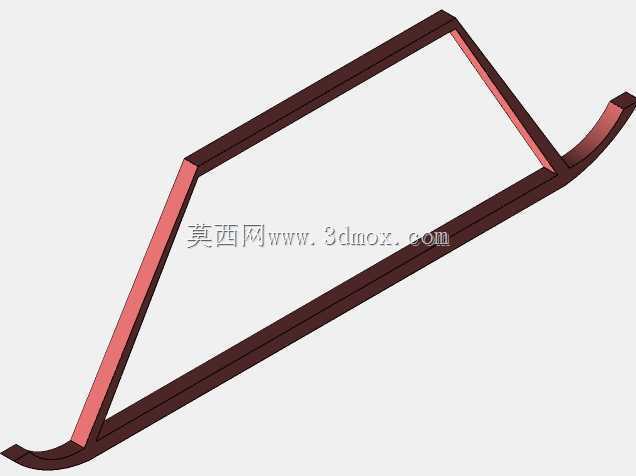

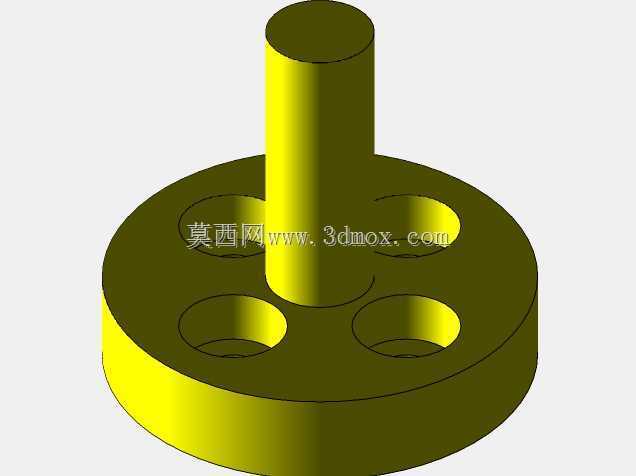

　　配套两叶螺旋桨通过桨夹锁紧，桨叶与臂身之间预留足够的安全间隙，大油门起降时桨叶形变不会剐蹭机臂结构。机身侧面预留了电调散热片的安装卡槽，散热鳍片直接外露在飞行来流方向，旋翼产生的下行气流可以持续带走电调工作产生的热量，长时间满负荷飞行也不会出现动力系统过热保护。整机的安装边界在建模阶段就做了明确约束：机臂展开后旋翼扫掠范围完全覆盖四个对角方向，机身底部起落支脚向下伸出，支撑起整个机身，起降时底部载荷不会直接接触地面，支脚的跨距大于机身宽度，侧向着陆时也不容易发生侧翻。设计过程中先从旋翼气动布局的参数匹配入手，先确定单旋翼的拉力余量，再反推机臂需要的结构强度，臂身的镂空孔位排布避开了主要受力路径，

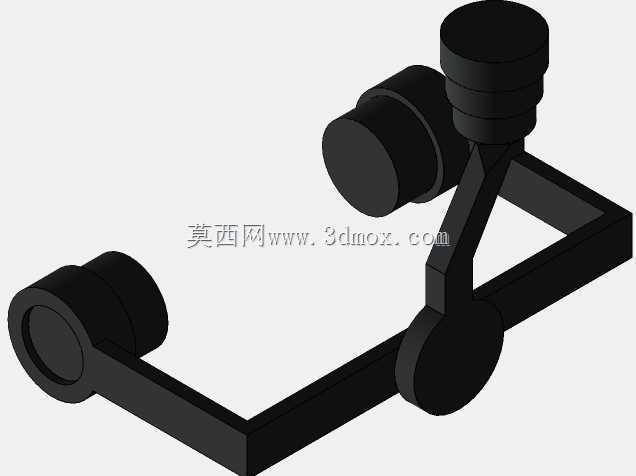

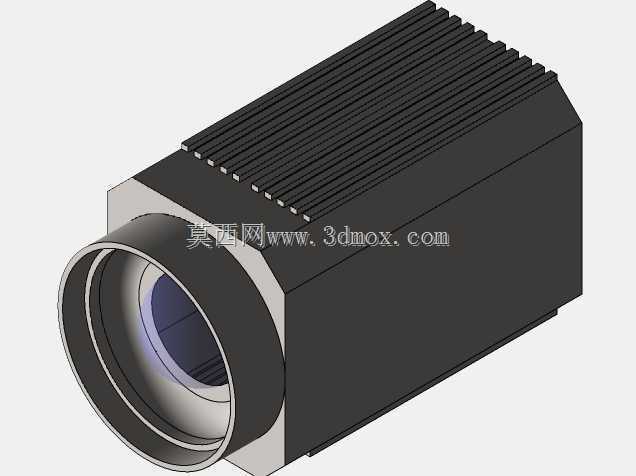

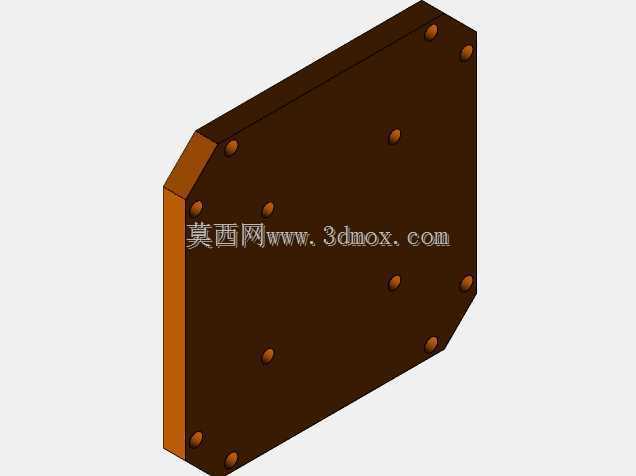

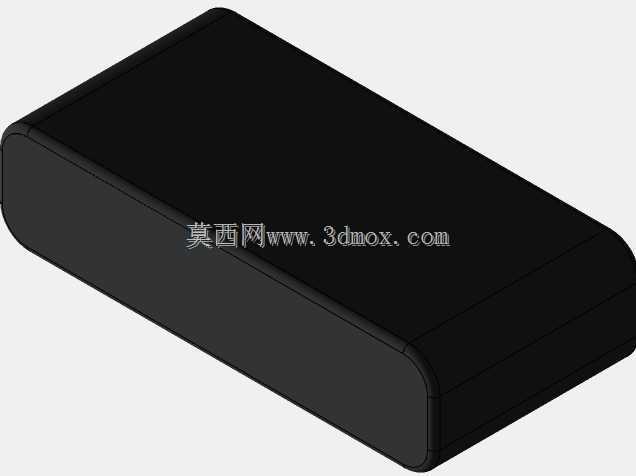

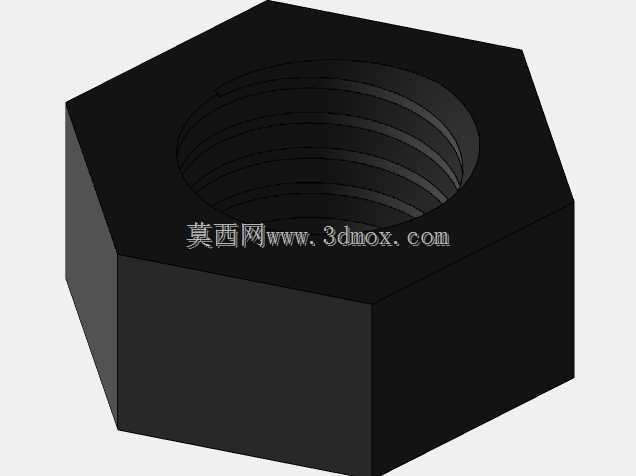

　　既减重又不会在硬着陆冲击下出现臂根断裂。中心机身的外壳采用分体式卡扣加螺丝固定的组合形式，日常维护时可以快速拆开上盖更换电池、调试飞控接线，不需要拆解整个机臂结构。动力走线从臂身内部的中空通道穿过，外露线束全部用扎带固定在臂身预设的卡扣位，飞行中不会出现线束晃动卷入旋翼的风险。机臂与中心机身的连接位置做了加厚凸台，螺丝锁附后接触面完全贴合，飞行振动不会让连接位出现松动旷量。这套结构同时兼顾了教学演示与小型作业无人机的改装需求，结构件拆分逻辑清晰，各个部件的装配关系完全符合实际装机流程，没有出现干涉错位的问题，后续可以直接在挂载接口上加装小型摄像头、测绘模块或者喊话装置，拓展不同的作业功能。机身内部的电池仓预留了绑带固定位，

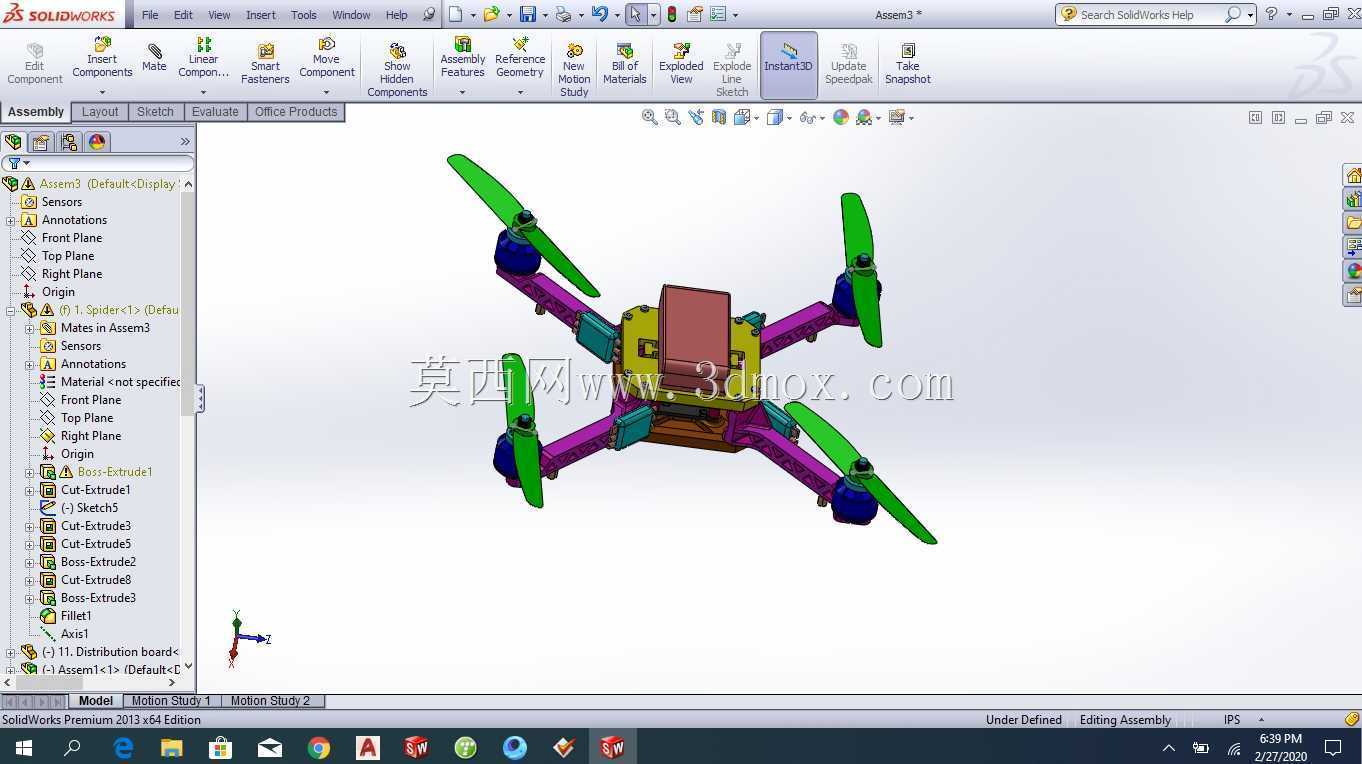

　　不同容量的动力电池都可以通过绑带压紧固定，更换不同重量电池时只需要微调电池前后位置就能快速找回整机重心。旋翼桨叶采用标准化快拆接口，磨损后可以直接替换同规格备件，不需要额外改装动力座。整个建模过程中所有配合面都按照实际装配公差预留间隙，3D打印制作结构件时也不需要二次大量打磨就能完成组装，对入门级的无人机DIY爱好者、高校航空航天类专业的结构实训都有很强的参考价值，也可以作为小型消费级无人机改型设计的基础结构框架，在此基础上调整臂长、更换更大拉力的动力套装，就能升级成带更大载荷的行业作业无人机。
