迷你四旋翼航拍无人机结构设计

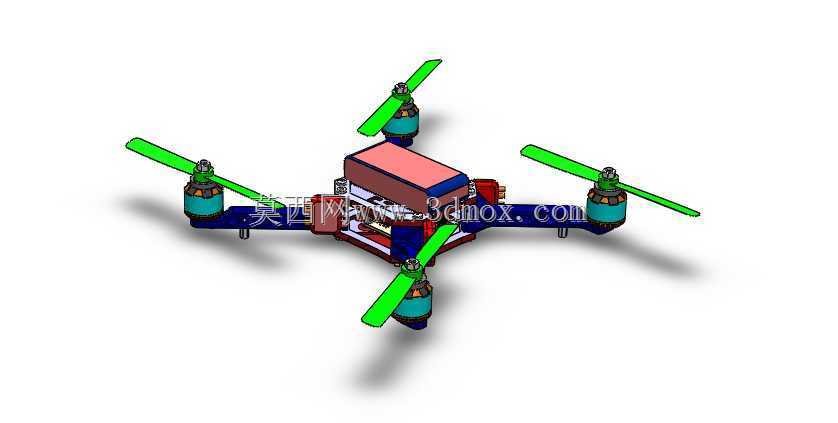

　　该作品围绕小型四旋翼飞行器的整机结构展开，重点呈现机架、动力臂、电机座、螺旋桨、中心载荷舱及机载电池布置之间的空间关系。整机采用四轴十字延伸布局，四个旋翼分别位于机体外侧端部，通过独立电机驱动正反桨形成升力与姿态控制力矩。此类结构常见于低空航拍、教学实验、轻型巡检、室内外航线演示以及小型传感器搭载平台，在有限载荷条件下兼顾垂直起降、悬停和低速机动需求。

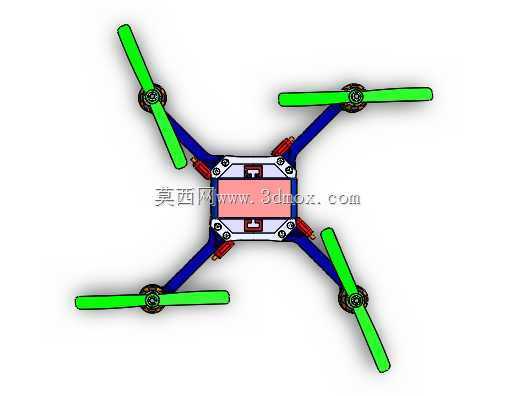

　　从结构设计思路看，中心区域承担飞控、电池、电调及任务载荷的安装功能，外形以近似矩形舱体呈现，便于布置电池仓和电子元件。四条机臂由中心向四角伸展，端部设置电机安装座，电机轴线保持竖直，使螺旋桨旋转平面近似水平。机臂长度并非单纯追求展开尺寸，而是在桨叶旋转半径、相邻桨叶安全间隙、整机转动惯量和重心位置之间取得平衡。若臂长过短，相邻桨叶容易发生气流干扰甚至碰撞；若臂长过大，则会增加结构重量和姿态响应滞后。模型中桨尖与中心舱之间保留了明确间距，体现了对旋翼扫掠区域的边界控制。

　　动力部分采用无刷电机搭配两叶螺旋桨的组合。绿色桨叶在模型中具有较高辨识度，桨叶根部与电机轴连接，端部向外伸展。四旋翼飞行时，对角电机通常同向旋转，相邻电机反向旋转，以抵消反扭矩；通过改变四个电机的转速差，可实现升降、俯仰、横滚和偏航控制。电机座位于机臂末端，既需要传递升力，又要承受起降冲击和飞行振动，因此在实际工程中通常会关注座体与臂管之间的固定方式、螺钉孔位、电机安装圆径以及减震空间。

　　机架下方可见支撑脚结构，其作用是在着陆时将机体抬离地面，避免电池舱、摄像头或底部电子元件直接接触地面。起落支撑的高度需要结合桨盘平面、任务载荷厚度和地面不平度考虑：过低会削弱落地保护，过高则会抬高重心并增加重量。模型中的支撑点布置在中心舱附近，有利于将着陆载荷传递至主承力区域，而不是让细长机臂单独承受冲击。

　　外形尺寸方面，该飞行器属于迷你级四轴平台，展开后的主要外轮廓由四个桨叶尖端决定。设计时需要明确旋翼旋转直径、机臂展开长度、中心舱长宽高、电机外径、桨叶厚度以及电池仓内部净空间。安装边界上，螺旋桨旋转形成的圆柱扫掠区不得与机臂、线束、载荷舱或外挂设备干涉；中心舱内部则要预留飞控板、电池、电调和接线的装配空间。电池位于机体中部附近，有利于将重心控制在四轴几何中心附近，减少姿态控制中的配平压力。

　　在实际用途上，这类小型无人机可作为轻型航拍载体，也可用于高校机器人课程、飞控算法验证、多旋翼动力学演示和增材制造样件制作。若面向航拍应用，中心舱前部或下部可预留摄像头安装位；若面向教学实验，则可在机架上增加传感器支架、飞控固定孔和线束约束结构。模型所呈现的分体式外观也便于后续进行模块化修改，例如更换不同轴距的机臂、调整桨叶尺寸、扩大电池仓或增加底部挂载。

　　结构建模过程中，旋翼组件、电机座、机臂和中心舱之间的装配关系是重点。电机与桨叶之间需保证同轴关系，机臂与中心舱连接处应体现定位和紧固特征，电池舱外形需与内部元件尺寸相匹配。对于后续工程深化，还可进一步补充臂管壁厚、电机螺钉孔分布、起落架弹性变形量、桨叶气动外形以及线束走线槽。整体而言，该模型清晰表达了迷你四旋翼无人机从动力布置到载荷安装的基本结构逻辑，适合作为多旋翼飞行器结构设计、装配干涉检查和小型机载平台方案讨论的基础对象。
