斜齿圆柱齿轮在动力传递场景中承担转速与扭矩转换的核心作用,这类带螺旋齿向的轮件相比直齿圆柱齿轮,啮合过程中齿面接触线沿齿宽方向逐步切入、逐步退出,不会出现整齿同时撞击啮合的工况,运行时的冲击载荷、振动噪声都明显更低,适合中高速、重载连续运转的传动链路。在常规工业设备里,这类齿轮常布置在减速器输入端、变速箱中间轴、电力设备配套传动机构、输送线驱动单元以及机床进给传动组中,配对使用时可以把原动机输出的高转速低扭矩动力,转换为工作端需要的低转速大扭矩动力,也可通过齿数配比调整传动比,匹配不同执行机构的运行速度要求。

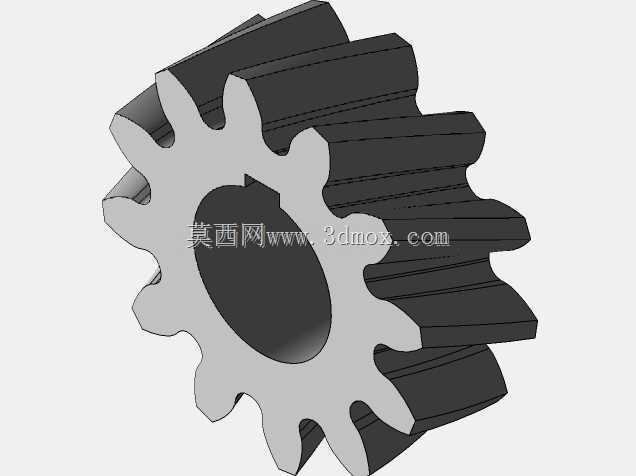

从结构特征来看,该齿轮轮齿沿轴向呈螺旋状排布,齿顶、齿根过渡平滑,中心设置贯通安装孔,孔壁可根据装配需求加工键槽,用来和传动轴形成周向固定,避免齿轮受载后和轴之间出现相对转动。轮坯外缘均匀分布全部轮齿,齿宽方向的螺旋角让同时参与啮合的轮齿对数多于同参数直齿轮,载荷被多齿共同分担,单齿承受的弯曲应力与接触应力都有所降低,这也让斜齿轮在长期交变载荷下的齿面抗点蚀、齿根抗断裂能力更突出。设计这类齿轮时,首先要根据传动链路的输入功率、输入转速、预期传动比确定模数与齿数,模数决定轮齿的基础厚度与承载能力,齿数则影响传动比匹配与啮合重合度;螺旋角的选取需要兼顾轴向力与传动平稳性,螺旋角过小则斜齿的降噪缓冲优势无法发挥,螺旋角过大则会产生过大的轴向分力,额外加重轴承的轴向承载负担,常规工业传动中螺旋角多选取在合理区间,配对啮合的两个斜齿轮螺旋角大小相等、方向相反,外啮合时一个为左旋另一个为右旋,保证齿面可以完全贴合接触。
建模过程中需要先绘制齿轮的端面齿形,按照渐开线齿廓的生成逻辑定位齿顶圆、齿根圆、分度圆与基圆,逐点拟合出准确的渐开线齿廓曲线,对单个齿槽进行轮廓切除后再环形阵列得到全部端面齿形;之后通过螺旋扫描或者扭曲特征让齿形沿齿宽方向按照设定螺旋角延伸,形成连续的斜齿齿面,齿根位置保留圆角过渡,避免应力集中在齿根直角处萌生疲劳裂纹。中心安装孔的尺寸需要和配套传动轴的轴径形成公差配合,传递扭矩较大的场景选用过盈或者过渡配合,搭配平键完成周向锁紧,轴向则可以通过轴肩、套筒或者挡圈限定齿轮的安装位置,防止运转过程中出现轴向窜动。
安装边界方面,齿轮装入传动箱后,齿宽两端要和箱体内壁、相邻零件保留足够的侧向间隙,避免运转时齿面和其他结构发生刮擦;配对齿轮装配时要保证两轴平行度在公差范围内,齿侧间隙控制在设计要求区间,间隙过小会导致运转卡滞、齿面磨损加剧,间隙过大则会在正反转切换时产生明显冲击。齿面粗糙度需要满足传动要求,重载工况下还可对齿面进行淬火、渗碳处理提升表面硬度,延长齿轮的服役寿命。这类斜齿轮的三维造型完整还原了轮齿螺旋走向、中心安装结构与轮坯外形,结构设计人员可以在此基础上调整模数、齿数、螺旋角、齿宽与内孔尺寸,适配不同功率等级、不同安装空间的传动装置,也可直接用于传动系统的干涉检查、装配模拟与运动仿真,验证齿轮啮合过程中是否存在齿顶碰撞、间隙不合理等问题,为后续的工程出图、加工工艺制定提供可靠的三维结构依据。
