减速箱用68齿大传动比直齿轮

　　这款直齿轮是14:1减速箱传动链里的核心从动大齿轮，在整套减速机构里承担末级大减速比的扭矩放大职能，常见于中小功率工业减速传动、小型输送设备驱动端、轻工机械变速单元这类需要把高输入转速压低、同时放大输出扭矩的工况。从实际装配逻辑来看，它和输入端小模数小齿轮啮合，单级就能实现14:1的减速比，整套变速箱总成里它是外径最大的传动零件，直接决定了减速箱腔体的径向轮廓边界。

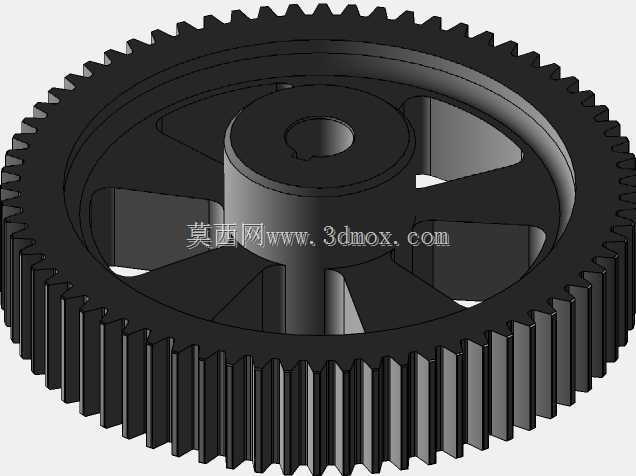

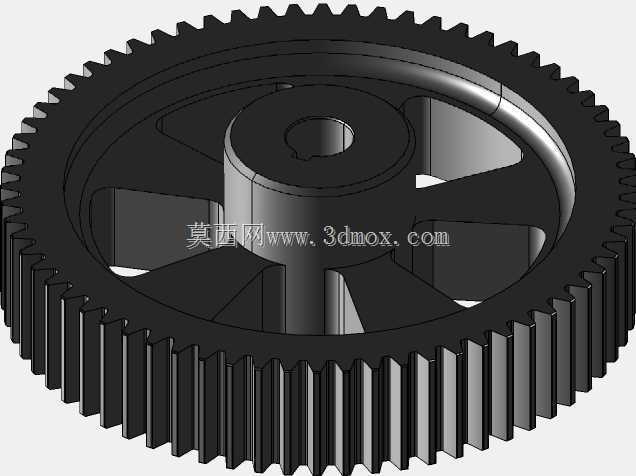

　　结构设计上没有采用实心轮坯，而是做了六根辐条连接外圈轮缘与中心轮毂的轻量化布局，这种结构在大直径齿轮里非常实用：既可以大幅削减轮坯整体重量，降低转动惯量，让启停换向时的惯性冲击更小，也能节省铸坯或者机加工的材料消耗，辐条之间的镂空区域还能在齿轮运转时带动箱体内润滑油流动，帮助啮合区甩油润滑，避免齿面局部过热。中心轮毂做了加厚凸台，轴孔位置预留了键槽装配空间，轮毂轴向厚度大于轮缘腹板厚度，保证和传动轴配合的接触长度足够，传递大扭矩时不会出现轴孔压溃、轮毂开裂的问题，轮毂两端面高出腹板，装配时两侧的轴承或者轴套可以直接贴合轮毂端面定位，不需要额外加装过长的隔套。

　　齿部采用标准直齿圆柱齿形，齿向平行于齿轮轴线，啮合时没有轴向分力，对两端支撑轴承的轴向承载要求很低，选用普通深沟球轴承就能满足支撑需求，整套传动的支撑成本更低。直齿的加工工艺也更成熟，滚齿、插齿都能完成齿形加工，后期如果需要修配替换，测绘复刻的难度远小于斜齿或者人字齿，维护便利性更好。68齿的齿数选择在单级大减速比传动里很典型，配对小齿轮齿数少，在中心距受限的箱体里能尽可能拉高减速比，不用额外增加一级传动，就能让输出转速落到设备执行端需要的低转速区间，同时把电机输出的小扭矩放大十余倍，驱动重载滚筒、转盘这类负载。

　　安装边界方面，齿轮的最大外径由齿顶圆决定，设计箱体内部腔室的时候，径向要给齿顶圆和箱体内壁留出足够的安全间隙，避免运转时齿圈刮蹭箱壁，同时留出润滑油的流通空间；轴向尺寸上，总宽度由轮毂厚度决定，腹板和轮缘的厚度都小于轮毂，装配时轴上的定位台阶、挡圈都以轮毂端面为基准，轴向锁紧后不会出现齿轮窜动。辐条的镂空区域在安装时也可以作为工装夹持的点位，大齿轮吊装或者压装到轴上的时候，不用直接夹持齿面，避免夹伤齿形影响啮合精度。

　　实际工况里这类齿轮一般布置在减速箱的油浴润滑腔体内，轮缘下半部分浸在润滑油中，转动时自动把油带到啮合齿面，轮辐的镂空结构转动时会搅动油液，让箱体内各处润滑更均匀。齿根位置做了过渡圆角，避免应力集中，长期承受交变啮合载荷的时候，齿根抗弯曲疲劳能力更强，不容易出现断齿故障。中心轴孔和键槽的配合公差按照过渡配合设计，压装到传动轴上之后配合紧密，传递扭矩时不会出现孔轴相对滑动，辐条和轮缘、轮毂的交接位置都做了圆弧过渡，避免铸造或者机加工过程中出现应力集中的薄弱截面，整个零件的刚性分布均匀，受载时腹板的变形量很小，能保证齿面啮合的接触精度，降低运转噪音和齿面磨损速度。
