行星齿轮减速传动机构结构设计

　　这套行星齿轮传动结构在紧凑径向空间内完成动力分流与减速输出，常见于伺服进给、回转平台、小型动力头以及对安装体积敏感的传动单元。与定轴齿轮箱相比，载荷由多颗行星轮共同分担，单齿啮合受力明显下降，因此在相同输出扭矩下，箱体外径和轴向厚度都能做得更小。

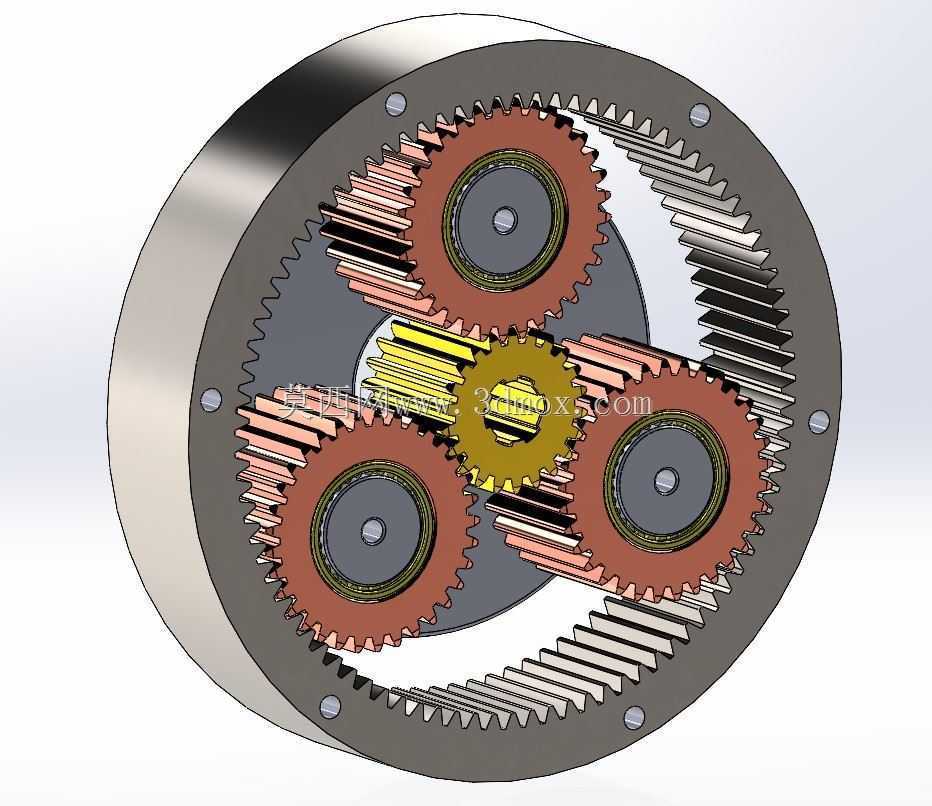

　　从结构层级看，最外侧为带内齿的固定齿圈，齿圈通过外圈均布螺钉与安装壳体连接，既承担啮合反力，也构成整个减速单元的外壳边界。中心为太阳轮，输入动力通常由太阳轮引入；三颗行星轮沿圆周均匀布置，同时与太阳轮外齿和内齿圈啮合。行星轮通过轴承支承在行星架销轴上，行星架再将汇合后的低速动力向外输出。这种布置使输入与输出保持同轴，设备布局时不需要额外偏置电机轴线，法兰对接和轴系对中都更直接。

　　建模时先按传动比确定太阳轮、行星轮和内齿圈的齿数关系，再校核中心距是否同时满足外啮合与内啮合条件。行星轮数量取三颗，有利于载荷对称分配；相邻行星轮之间需要检查齿顶圆间隙，避免运转时发生轮齿干涉。齿宽方向不能只追求承载能力而盲目加宽，因为齿宽增大后，轴系偏斜和制造误差会引起端部偏载，实际接触斑反而变差。销轴位置、行星轮轴承内径、齿圈壁厚之间存在相互约束，设计中需要反复平衡：销轴过细会降低支承刚度，轴承过大则会侵占轮齿空间，齿圈过薄又会使内齿变形增大。

　　外形边界主要由内齿圈外径、法兰螺钉分布圆和轴向厚度决定。外圈螺钉孔用于与相邻机座固定，安装面应保持足够平面度，防止齿圈装配后产生椭圆变形。输入端若与电机轴连接，需预留太阳轮轴伸或联轴器空间；输出端则通过行星架端面、轴孔或法兰与负载连接。选型时不能只看减速比，还要结合额定输出扭矩、瞬时冲击载荷、输入端转速、轴承寿命以及润滑方式综合判断。

　　三维结构中，轮齿部分按照渐开线啮合关系建立，齿顶、齿根和过渡圆角均需保留，不能用简化圆柱代替，否则干涉检查和啮合分析会失去意义。行星轮内孔与轴承外圈、轴承内圈与销轴、行星架与止动结构之间的配合层次要清楚，装配后应保证行星轮能灵活转动，同时轴向窜动受控。内齿圈作为固定件时，输入端转动会驱动行星轮沿内齿圈滚动，行星架获得较低转速和较大扭矩；若改变固定件、输入件和输出件，还可形成增速、反向或差速等传动方案。

　　在实际维护中，该类机构对润滑和清洁度较敏感。金属磨粒进入啮合区会加速齿面磨损，轴承间隙过大则会造成行星轮偏心，进而引起噪声和载荷不均。结构设计阶段应考虑润滑脂容纳空间、密封位置以及装配顺序，使齿圈、行星架、销轴和挡圈能够按工艺顺序装入。对于需要轻量化的场合，可在行星架非受力区域减材，但销轴支承座周围必须保持连续刚度；对于重载场合，则应优先增加齿圈壁厚、轴承承载能力和轮齿接触强度。

　　整体来看，该模型完整表达了行星减速机构的核心啮合关系和装配层次，既可以用于传动方案演示，也适合作为同轴减速装置结构细化、干涉校核和选型布局的基础参考。
