汽车轮毂连接法兰盘结构设计

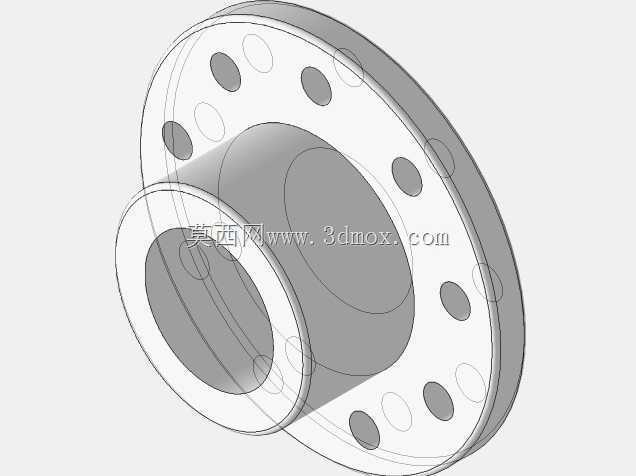

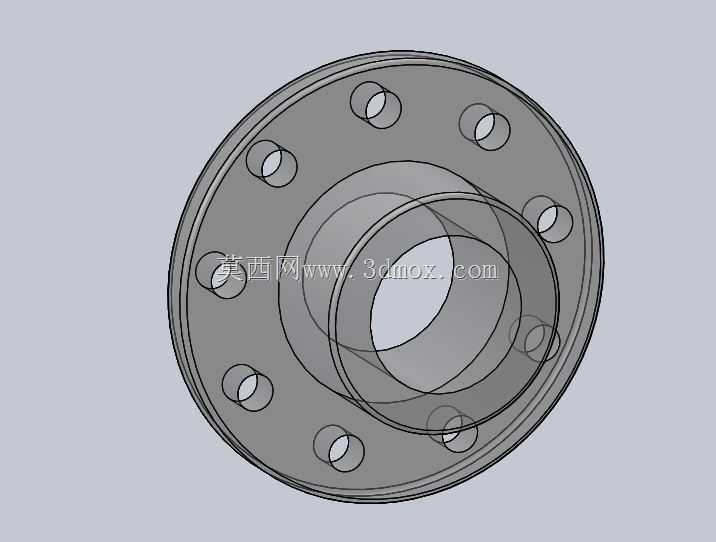

　　在商用车底盘轮端的装配场景里，这类带均布螺栓孔的盘状回转件承担着轮毂与半轴、制动毂之间的扭矩传递与轴向定位作用，是整车行驶系统里直接承载交变冲击载荷的核心连接件。从结构布局来看，零件主体采用大直径薄法兰盘搭配同轴阶梯轴套的组合形态，法兰端面上沿圆周方向均匀排布十二处贯通螺栓过孔，孔位的分度圆精度直接决定轮辋安装后的动平衡表现，设计阶段需要严格控制相邻孔位的角度公差，避免装车后轮胎出现径向跳动。中间的阶梯套筒部分向内延伸，内孔预留轴承安装配合面，不同轴段的直径差形成定位轴肩，装配时可以直接抵住轴承内圈端面，省去额外的限位挡圈，既简化了装配工序，也能在车辆频繁启停、颠簸工况下避免轴承出现轴向窜动。

　　做这类盘类零件的三维建模时，首先要先锁定回转轴线作为全局基准，先通过旋转特征生成主体的毛坯轮廓，法兰盘的外圆厚度、套筒的各段长度都要和周边轮端腔体的安装边界做干涉校验：法兰盘的外圆直径不能超出制动鼓的内部避让空间，套筒的轴向伸出长度要匹配转向节的安装座深度，过短会导致轴承配合面不足，过长则会顶碰半轴端盖造成装配间隙消失。端面的螺栓孔采用圆周阵列方式生成，阵列前要先确认首个孔的中心到回转中心的距离，这个分度圆尺寸需要和配套轮辋的螺栓孔分布完全对齐，孔的直径要比选用的高强度连接螺栓大1到2毫米，预留装配时的微调余量，避免孔位累计误差导致螺栓无法穿入。

　　从实际加工工艺角度考量，这个零件的毛坯多选用锻造成型，锻造后先做正火处理消除内应力，粗车之后留单边1毫米左右的精加工余量，再通过数控车床一次装夹完成法兰端面、套筒外圆、内孔配合面的精车加工，保证各回转面的同轴度要求。端面的螺栓孔可以在加工中心上一次钻铰成型，孔口位置做小尺寸倒角，既去除加工毛刺，也能在螺栓穿入时起到导向作用。零件的受力路径非常清晰：车辆行驶时半轴输出的扭矩通过套筒段传递到法兰盘，再经由十二组均匀分布的螺栓副分散传递到车轮轮辋，整圈均布的孔位设计可以把单点承受的剪切载荷分摊到每一个连接点，避免局部应力集中，在车辆过坑洼路面承受冲击载荷时，法兰盘的盘体本身的刚性也能抵消部分螺栓受到的横向剪力。

　　设计过程中还要兼顾和周边零部件的配合间隙：法兰盘朝向制动鼓的一侧端面要预留制动片磨损后的补偿空间，套筒外壁和轮毂中心孔之间要保留合适的过渡配合公差，既不能间隙过大造成行驶中轮端晃动，也不能过盈量太大导致压装时损伤配合面。盘体上的所有棱边都要做倒钝处理，尤其是螺栓孔周边的锐边，防止装配过程中划伤操作人员，也避免应力集中在边角位置萌生疲劳裂纹。这类结构的通用性很强，只需要调整法兰盘外径、螺栓孔分度圆直径、套筒内孔的配合尺寸，就可以适配不同吨位的轻卡、重卡或者工程机械设备的轮端连接需求，建模时把关键尺寸设置为参数化变量，后续衍生不同规格的变型产品时，只需要修改对应参数即可快速再生整套三维结构，大幅减少同系列产品的重复建模工作量。
