四旋翼航拍无人机机架动力总成

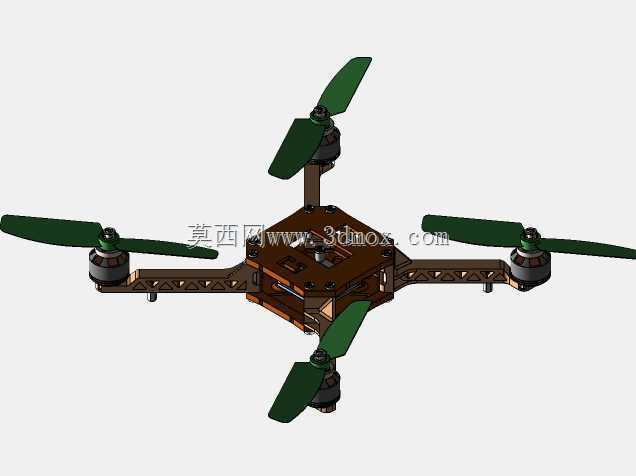

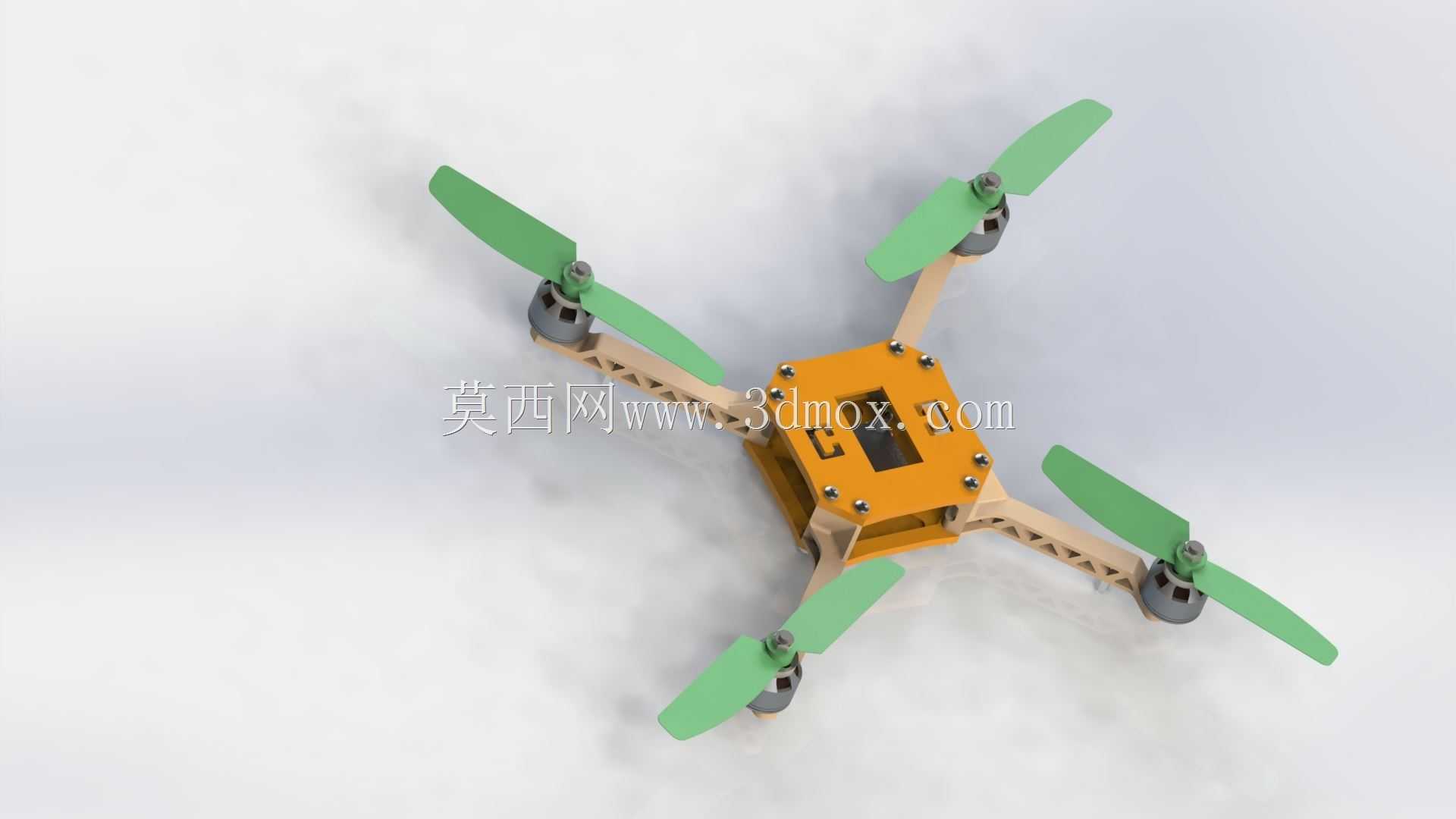

　　这套四旋翼飞行平台的结构方案，核心围绕小型低空作业场景展开，在农林植保样例测试、校园航模实训、低空航拍取景、小型物资短途转运验证场景中都能适配，机架采用十字对称四轴布局，四个机臂从中心载荷舱向外等角度延伸，动力单元分别布置在每个机臂末端，通过对角旋翼转向相反的配置抵消自旋扭矩，飞行过程中无需额外尾桨即可维持航向稳定，相比单旋翼直升机结构，传动链路完全取消，动力直接输出到旋翼，维护点大幅减少，新手调试门槛更低。

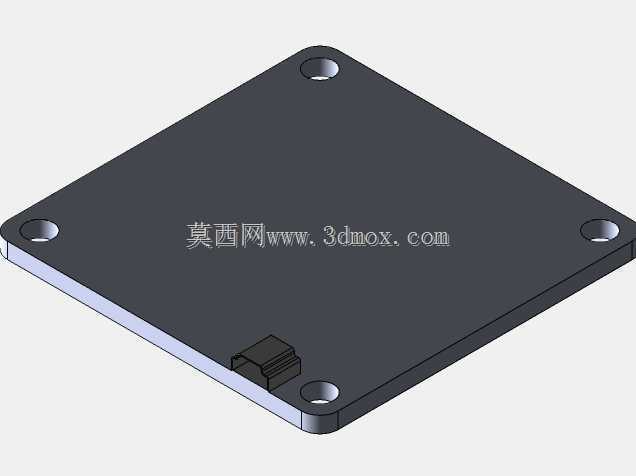

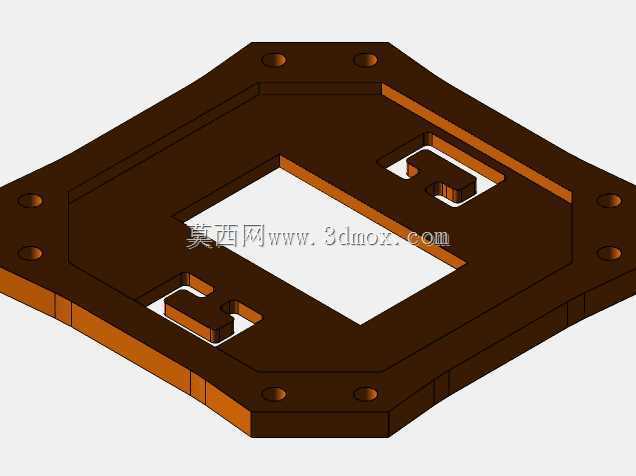

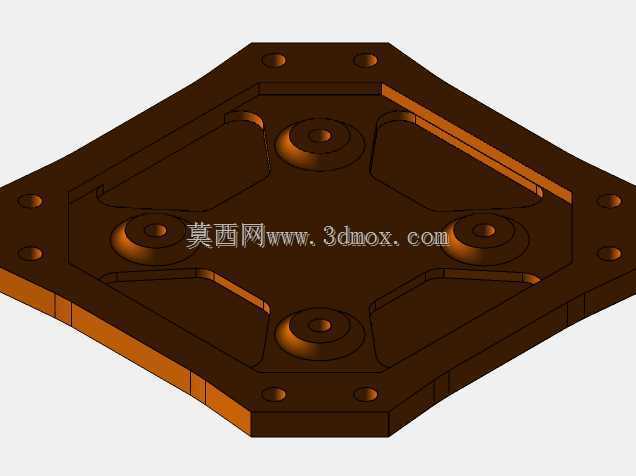

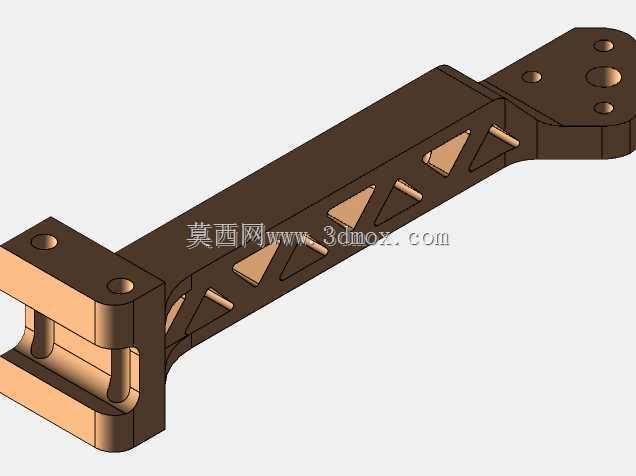

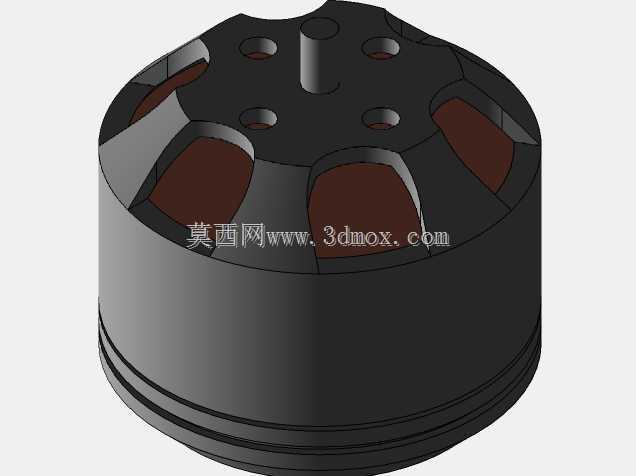

　　从实际使用维度看，该平台中心舱体采用盒式框架结构，预留了充足的内部安装空间，可以直接搭载飞控主板、锂电池组、GPS模块、小型摄像云台或者作业载荷，舱体面板预留的装配孔位完全对应常用迷你飞控的安装孔距，不需要二次打孔改造就能完成机载设备固定；机臂采用镂空桁架式构型，在保证臂展方向抗弯刚度的前提下，尽可能削减非承载区域的材料体积，整机自重得到有效控制，相同起飞重量下可以预留更多载荷余量给任务设备。动力端每个轴位都配置了独立驱动电机与两叶绿色螺旋桨，旋翼桨叶采用大扭角低速翼型，在较低转速下就能获得足够升力，运行噪音更低，续航时间也能得到优化，电机座与机臂末端采用嵌合式定位，装配时同轴度误差可以控制在很小范围，避免高速转动时出现偏心振动。

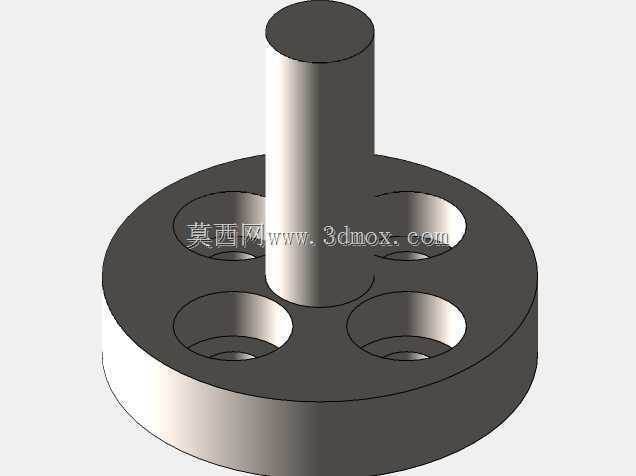

　　设计过程中首先敲定的是对称布局的尺寸边界：机臂长度经过权衡，既保证相邻旋翼在转动过程中完全不会发生桨叶干涉，又不会因为臂展过大导致机架整体转动惯量飙升，影响飞行动作的响应灵敏度；中心舱的外轮廓尺寸控制在紧凑型区间，既可以容纳常规3S航模锂电池，也能在舱体顶部预留通用相机安装位，不需要额外扩展支架。机架的所有连接点位都采用沉头紧固件锁紧，机臂和中心舱的衔接位置做了加厚凸台，重复拆装或者硬着陆冲击时，连接位置不会出现应力断裂；旋翼和电机输出轴采用快拆式桨座结构，外场作业时如果桨叶出现磕碰损伤，不需要工具就能快速更换备用桨，缩短作业中断时间。

　　结构校核阶段重点验证了几个工况：一是满载荷爬升时机臂的弯曲挠度，确保翼尖形变不会改变旋翼和机身的相对角度，避免升力方向偏移导致飞行漂移；二是硬着陆冲击下中心舱的框架强度，盒式结构的多面支撑特性可以把落地冲击能量分散到整个机架，不会在单点出现应力集中；三是动力单元的安装同轴度，每个电机的安装面都和机臂轴线保持垂直，旋翼转动平面和水平面平行，四个轴的升力输出一致性更容易调校。实际外场测试里，这套机架的振动传递控制表现较好，电机运转产生的高频振动经过机臂桁架结构的阻尼衰减后，传递到中心舱载荷位置的振动幅值很低，搭载摄像设备时画面果冻效应明显减弱，不需要额外加装厚重的减震板就能获得稳定的拍摄效果。

　　针对不同作业需求，该平台还预留了改装余量：如果需要提升载重能力，可以在电机安装位直接替换更大拉力的动力套装，机臂的结构强度足以承载更大的起飞重量；如果需要做室内避障测试，也可以在中心舱四周预留的空位加装超声波传感器或者视觉定位模块，机架本身不会遮挡传感器的探测视野。整套结构没有复杂的异形曲面零件，所有构件都可以通过常规数控加工或者3D打印制作，小批量试制的成本很低，非常适合高校无人机课程实训、初创团队做飞行验证平台使用，从零件加工到整机组装的流程都符合小型飞行器的快速迭代需求，调试过程中拆装任意一个机臂或者动力单元都不会影响其他部件的定位精度，日常维护和参数调整都十分便捷。
