带冷却风叶的外转子无刷动力电机

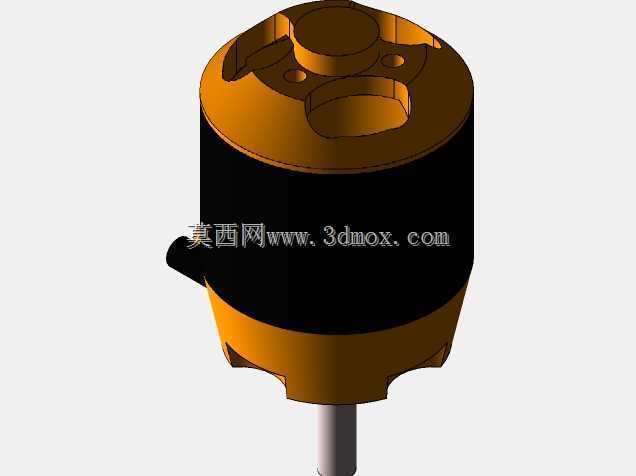

　　在航模动力、小型移动平台驱动以及轻载工业执行机构的选型工作里，外转子无刷电机的三维结构校核往往是整机布局阶段绕不开的环节。这套结构把定子绕组、转子磁钢壳体、输出轴以及顶部一体成型的冷却风叶整合在同一紧凑圆柱包络内，设计人员在搭建整机数字样机时，可以直接参照其外形边界排布机架、电调安装位以及传动连接件，避免后期出现运动干涉或者散热通道被遮挡的问题。

　　从实际使用场景来看，这类动力单元常被用于固定翼航模、多旋翼飞行器、小型无人车以及轻量化实验设备的动力输出端。外转子结构的特点在于旋转壳体包裹内部定子，转动惯量相比同尺寸内转子方案更大，运转平顺性更好，同时壳体表面可以直接作为磁钢安装基座，省去额外的转子支撑套零件。顶部的风叶结构随转子同步旋转，电机带载工作时，风叶会驱动周边空气沿壳体轴向流动，把绕组和磁钢产生的热量持续带走，在长时间大拉力输出工况下，能有效降低绕组温升，减少磁钢因过热出现退磁的风险。

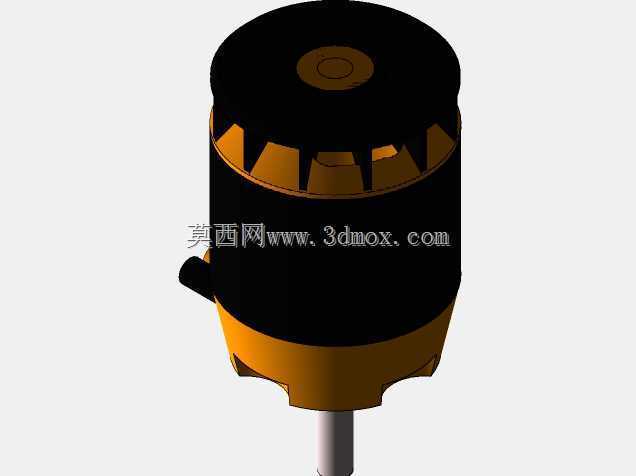

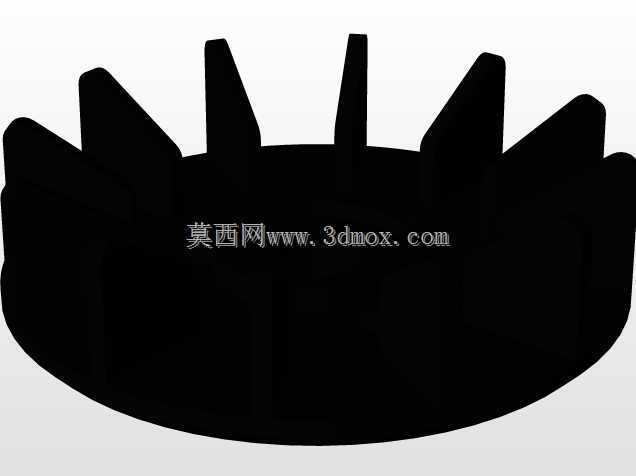

　　拆解其结构设计思路可以看到，整机采用上下两段端盖夹持定子铁芯的布局：上端盖集成风叶造型，曲面叶道按照离心送风逻辑设计，转动时气流从风叶中部吸入，沿叶道径向甩出后顺着电机外壁向下流通，既不需要额外加装独立散热风扇，也不用在机架上预留复杂的风道空间。下端盖预留了均匀分布的安装孔位，孔位圆周直径与常见航模动力安装标准匹配，选型人员搭配减震胶柱或者螺丝直接固定在机架安装板上即可，输出轴从下端盖中心伸出，轴端光轴段可以适配螺旋桨夹、同步带轮或者联轴器，不同传动形式都能找到对应的连接方式。

　　外形尺寸方面，整机主体为圆柱构型，最大外径集中在转子壳体区域，上下端盖的安装孔位分布圆小于主体外径，安装时在机架上开出对应通孔或者预留螺柱位即可完成固定，轴向总长度从输出轴轴端到风叶顶部预留了完整尺寸链，布局时需要注意输出轴伸出端与传动部件的配合长度，轴伸插入桨夹或者联轴器的深度不能小于轴径的1.2倍，防止高速转动时出现连接松动。侧边引出的三相动力线从定子侧端盖穿出，走线时要预留足够的弯曲半径，避免线材被转动的转子壳体剐蹭，同时走线位置要远离风叶的吸风区域，防止线材被气流吸入风叶造成打叶故障。

　　结构校核过程中需要重点关注几处配合边界：转子壳体与上下端盖的同轴度直接决定气隙均匀性，建模时要保证定子外圆和转子内圆的同轴公差控制在合理范围，气隙偏大会降低电机效率，气隙过小则容易在高速转动时出现扫膛。顶部风叶的叶片厚度做了等强度过渡，根部圆角加大应力释放，高速旋转时离心力不会在叶根位置产生应力集中。输出轴与下端盖的轴承位采用双轴承支撑布局，两个轴承沿轴向间隔布置，能承受螺旋桨带来的径向拉力和小幅轴向载荷，长时间运转不会出现轴端晃动。

　　在整机集成阶段，散热通道的预留很容易被忽略：风叶上方不能紧贴机架板或者其他设备，要留出足够的进气空间，电机外壁周边也不要堆叠电池、电调等发热部件，保证甩出的气流可以顺畅沿壳体流过。如果是在多旋翼机架上使用，电机安装座的平面度需要校核，避免安装面倾斜导致电机轴与机架平面不垂直，进而引发螺旋桨动平衡变差、整机振动超标的问题。这套完整的三维结构把所有安装特征、配合面、散热结构都做了写实还原，结构工程师在做动力系统匹配时，可以直接测量各部位尺寸，完成安装孔位对位、轴伸长度校核、走线空间规划以及散热路径验证，大幅减少从选型到样机制作过程中的反复修改工作量。
