明纬SP-750型AC-DC开关电源结构

　　在工业自动化产线、通信基站供电、大型数控设备配电、激光加工设备动力供给这类对供电稳定性要求严苛的场景里，高功率AC-DC转换单元是整套系统可靠运行的核心部件，明纬SP-750这款电源的结构设计，完全围绕工业场景的长期可靠运行需求展开。从实际使用的角度看，这类电源需要承担把通用工频交流输入转换成稳定低压直流输出的职能，给后端的PLC控制模块、伺服驱动单元、传感器组网、工业触控屏等部件提供干净、稳定的直流动力，避免电网波动、负载跳变对精密控制部件造成冲击。

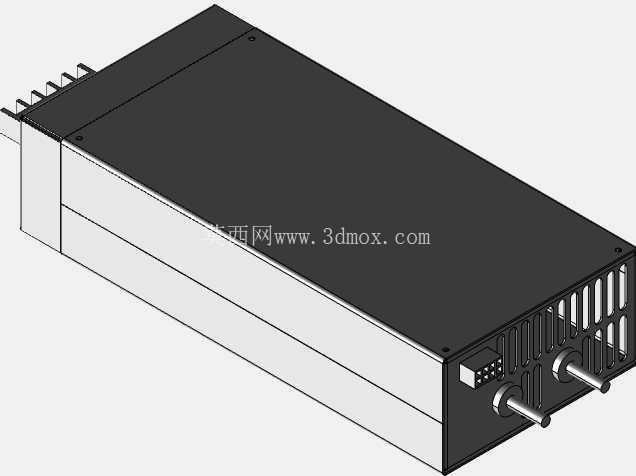

　　这款电源的外形采用标准长条形金属壳体设计，壳体主体采用拉伸铝型材搭配前后端钣金封板的结构，这种结构选型首先考虑的是工业机柜内的标准安装兼容性，壳体宽度适配常规DIN导轨安装或者机柜侧板螺装的孔位间距，长度方向预留足够的内部空间容纳功率器件、散热结构与EMI滤波组件，高度方向控制在标准U位的整数倍区间，方便用户在标准机柜内多层堆叠布置，不会和相邻的断路器、接线端子、继电器模块产生安装干涉。壳体侧面加工有密集的通风格栅，格栅的开孔方向顺着内部空气对流的路径设计，既可以阻挡较大尺寸的金属碎屑、线缆端头掉入电源内部造成短路，又能保证内部功率器件工作时产生的热量可以通过自然对流或者辅助风冷快速散出，在满负载750W输出的工况下，壳体表面的温度分布均匀，不会出现局部过热导致的器件寿命衰减问题。

　　从结构设计的思路来看，这款电源把输入接线端、输出接线端、状态指示灯、调节电位器都集中布置在前端的钣金面板上，接线端子采用带防护盖的螺丝锁紧结构，接线时可以根据线径大小调整锁紧力度，大电流输出的端子做了加宽铜排处理，降低大电流通过时的接触电阻与发热量；状态指示灯采用高亮低功耗的LED材质，在机柜内部光线较差的环境下，运维人员也能快速判断电源的工作状态，输出电压调节电位器做了内凹设计，避免日常运维时误触导致输出电压偏移，同时预留了防篡改的封签安装位，在设备调试完成后可以加封签，避免无关人员随意调整参数。电源的后端是一体化的散热齿结构，和内部的功率MOS管、整流桥、高频变压器的散热基板直接贴合，导热路径短，热阻低，不需要额外加装导热垫以外的导热介质就能满足散热需求，减少了长期使用后导热介质老化带来的散热失效风险。

　　内部结构布局上，这款电源把EMI滤波电路、整流桥堆、功率因数校正模块、高频变换单元、输出整流滤波单元沿着气流方向依次排布，高压区和低压区之间做了明确的绝缘隔离，隔离槽的宽度满足安规要求的电气间隙，高压部分的元器件都套有绝缘护套，避免潮湿、粉尘环境下出现爬电现象。高频变压器作为核心的功率转换部件，在结构上做了灌封处理，既可以降低高频工作时的磁致伸缩噪音，又能固定绕组位置，避免设备运输、长期震动环境下绕组移位造成的绝缘破损。输出端的滤波电容采用卧式贴板安装，电容本体点胶固定在PCB板上，抗震性能更强，适配工业现场有持续震动的使用场景。

　　在安装边界的设计上，这款电源的底部预留了两种安装方式的固定结构，既可以通过配套的卡扣固定在标准35mm DIN导轨上，方便快速拆装维护，也可以通过壳体两端的固定耳用M4螺丝直接锁在机柜的安装板上，固定耳的孔位做了长圆孔设计，允许安装时有一定的位置公差，降低机柜加工时的孔位精度要求。电源的输入输出线缆预留的弯曲半径空间充足，接线完成后线缆不会和壳体的锐边接触，所有壳体的边缘都做了钝化处理，没有毛刺锐边，避免安装维护时划伤操作人员的手部。从实际选型适配的角度，这款电源的结构尺寸可以直接替换同功率等级的同类型标准电源，不需要重新设计机柜的安装位，也不需要调整原有接线的走线长度，对于老旧设备的电源替换升级非常友好，不需要对原有设备的配电结构做大规模改动，就能完成电源部件的更换，降低设备维护的时间成本与改造成本。
