翼身融合垂直起降固定翼无人机结构

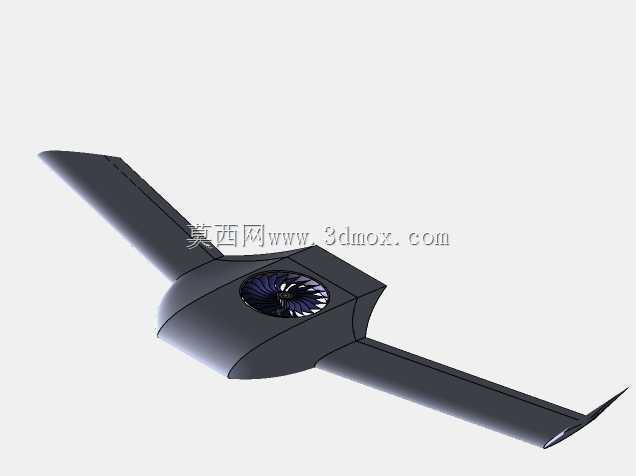

　　该结构方案面向小尺度垂直起降固定翼飞行器的概念设计与三维结构验证，整体采用翼身融合布局，机身不再作为独立筒段与机翼简单拼接，而是沿展向连续过渡为升力体外形，使中央机体在巡航状态下同样参与产生升力。与常规上单翼或中单翼无人机相比，这种处理能够降低机翼根部的突变干涉，减少整流区域的局部曲率跳跃，也便于在机身内部布置涵道动力、电池、飞控、载荷舱以及承力骨架。对于结构设计人员而言，建模重点不只是外观曲面是否流畅，更在于翼型、机身、动力舱和机翼之间能否形成可制造、可装配、可维护的边界关系。

　　机翼与机身升力面选用NACA23112翼型作为基础气动剖面。该翼型具有较明确的弯度和相对厚度特征，适合在低速巡航与有限翼展条件下兼顾升阻特性和内部容积。建模时需要沿展向控制翼型弦长、扭转角和厚度衰减，避免翼尖区域过厚导致诱导阻力增加，也不能为了追求尖锐外形而削弱梁、肋和蒙皮的布置空间。中央翼身融合段应保持上表面平滑加速气流，下表面在载荷舱附近提供较稳定的压力分布；机翼与机身交接处需通过放样曲面形成连续过渡，不能只依靠布尔合并留下硬棱，否则后续进行CFD校核或模具拆分时会出现网格质量差、分型困难等问题。

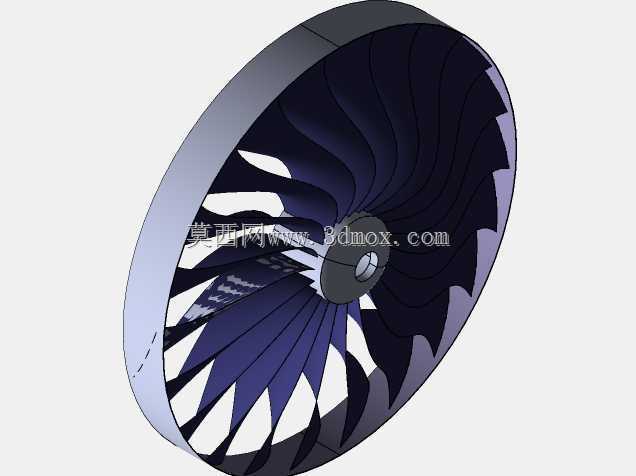

　　垂直起降能力由机身中部的涵道升力系统承担。涵道布置在机体中央，可使升力作用点靠近整机重心，降低悬停阶段的姿态配平压力。涵道外圈与翼身上表面一体化成型，内壁需要围绕风扇叶片保留均匀叶尖间隙，外圈前缘和后缘则应与机体曲面平顺连接，减少垂直起飞状态下的吸入干扰和巡航状态下的附加阻力。风扇叶片、轮毂、支撑筋和涵道壁在三维模型中应分层表达：叶片决定气动效率，轮毂传递扭矩，支撑筋承担电机或发动机安装载荷，涵道壁则同时承担防护、导流和局部承力作用。若用于后续详细设计，还需在涵道周边预留电机固定座、散热通道、线缆孔和检修口，而不是将动力区域建成封闭实体。

　　从使用场景看，这类飞行器适合起降空间受限但又需要固定翼巡航效率的任务，例如小范围巡线、地形踏勘、应急侦察、边界巡查和低空监测。悬停阶段依靠涵道升力完成离地、定点和降落；前飞阶段则依靠固定翼升力维持飞行，降低单位航程能耗。相比多旋翼平台，固定翼构型在巡航速度和航程上更有优势；相比常规滑跑固定翼，它对跑道、弹射架和回收网的依赖更低。涵道方案还能使高速旋转部件被外圈包围，在靠近人员、建筑物或复杂地形作业时降低外露螺旋桨触碰风险。

　　结构布置上，重心控制是核心约束。电池或燃油动力单元、飞控、任务载荷和起落支撑点应围绕涵道轴线附近组织，机翼主梁尽量穿过重心附近的强承力区域。翼身融合体内部可设置中央承力盒段，盒段两侧连接机翼梁，上方或下方安装涵道动力架，前方预留任务载荷舱，后方布置舵机、线缆和尾端设备。若采用复合材料蒙皮加肋板结构，曲面外形可直接作为模具型面；若采用3D打印验证件，则应在厚实体区域拆分壁厚、加强筋和安装柱，避免打印后因截面突变产生变形。

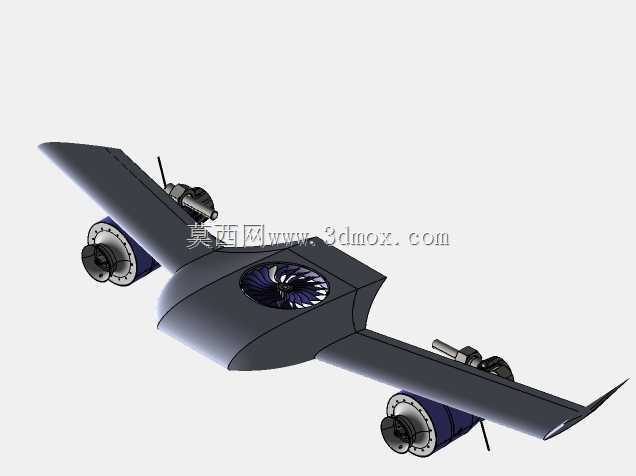

　　外形边界方面，机翼沿左右两侧伸展，翼尖可适度上反或切尖，以提升横向稳定性并减小翼尖涡干扰。机体后缘和机翼后缘需要为升降、副翼或混控舵面保留铰接轴线；若采用差动推力配合舵面控制，还应明确动力倾转或矢量区域的运动包络，防止叶片、舵面和机身在极限偏角下发生干涉。整机下部应给出着陆接触点或轻量化支撑结构，其位置既要满足垂直着陆稳定性，又不能在巡航时产生过大阻力。

　　三维建模过程中，曲面质量和装配逻辑需要同步检查。翼身融合面应重点检查高斯曲率变化、对称性和接缝连续性；涵道内壁应保证回转面与风扇旋转轴同轴；机翼前后缘不能因放样压缩出现褶皱；所有检修盖、紧固件座、舵面槽和走线孔应与内部骨架对齐。对于后续仿真，模型可拆分为气动外形、动力组件、承力骨架和舵面系统；对于样机制作，则需进一步拆分上下蒙皮、机翼段、涵道组件和设备舱盖。该作品的价值在于把垂直起降动力、升力体机身和固定翼机翼放在同一结构框架内表达，为低速无人飞行器的方案论证、外形校核和详细结构设计提供完整的三维基础。
