三旋翼玻纤无人机机架结构设计

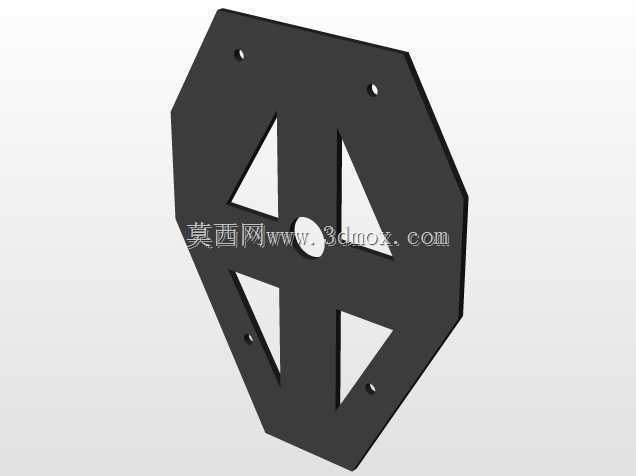

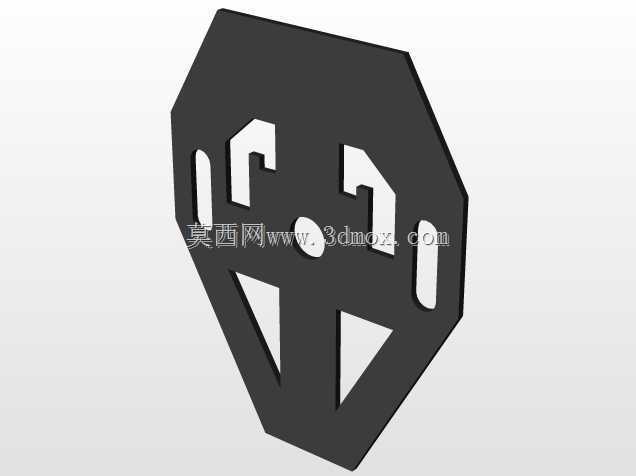

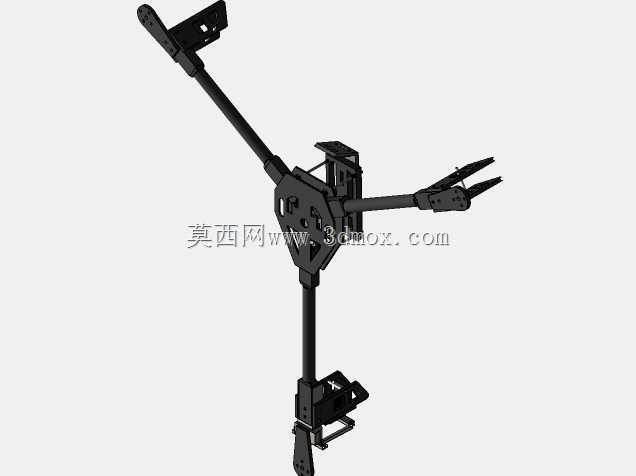

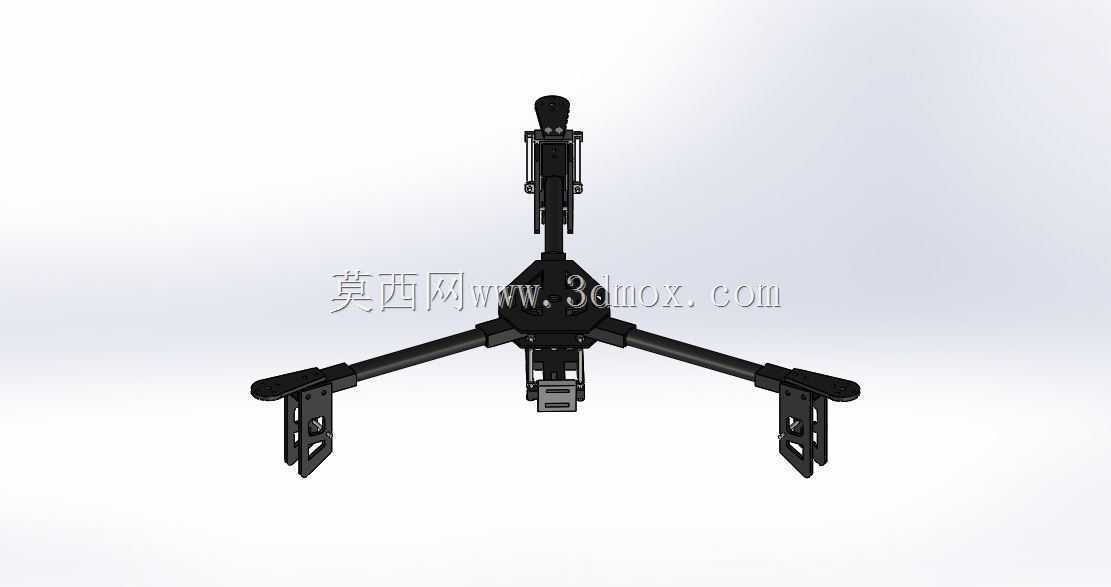

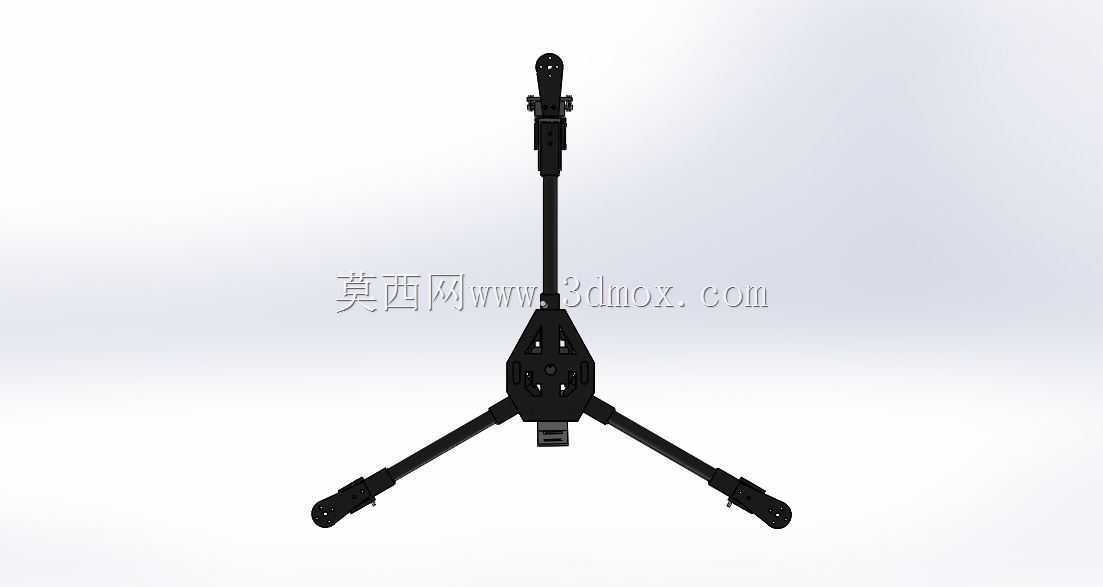

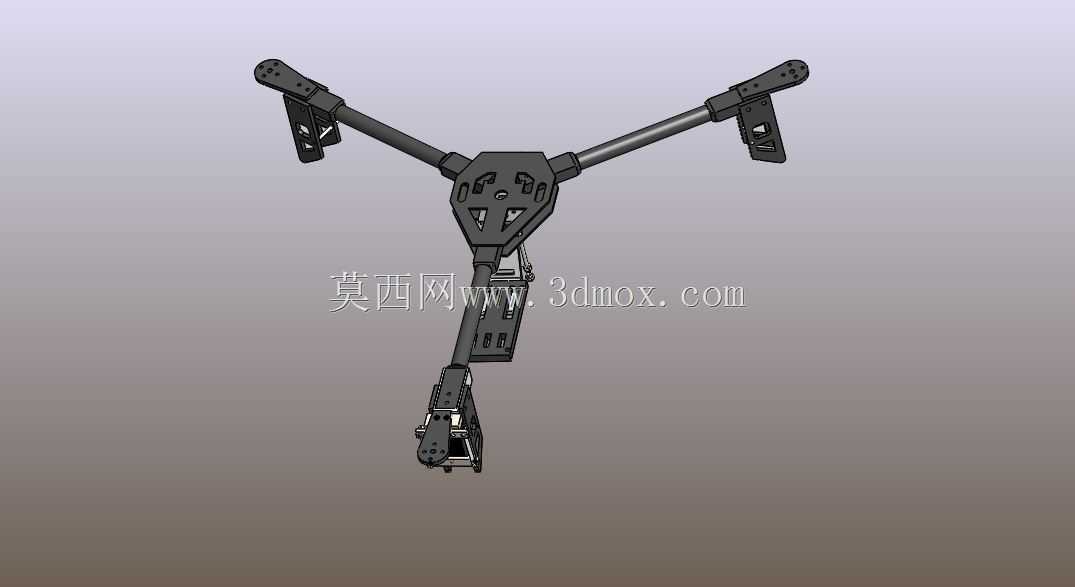

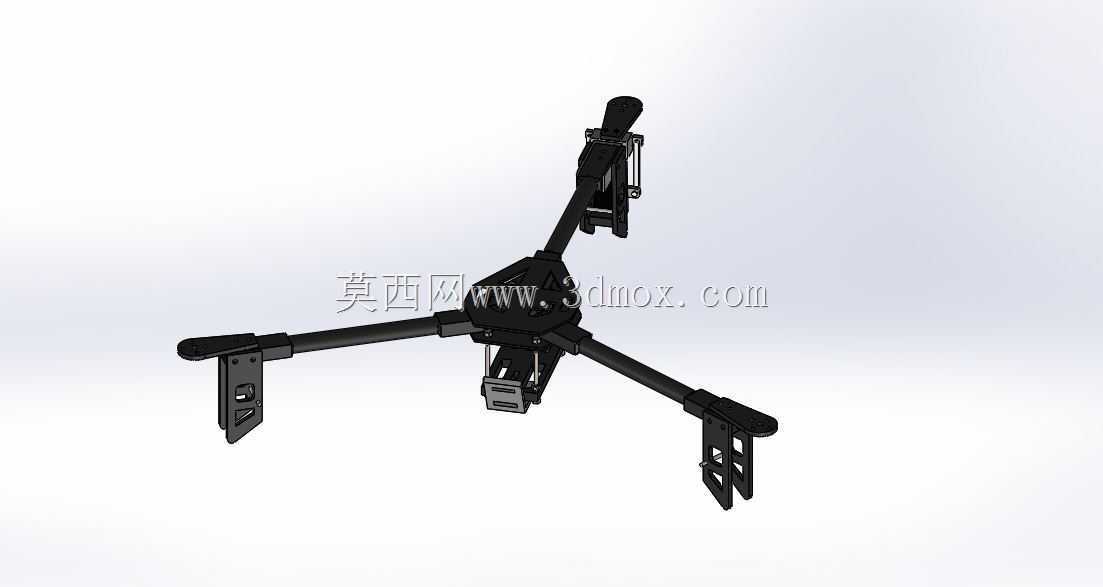

　　这套三旋翼飞行器机架采用三臂均布构型，三条机臂从中心机身向外呈120度夹角辐射展开，末端各自承载一套动力单元，整体布局区别于常见的四轴十字或X型方案，在保证升力冗余的前提下减少了一套动力系统，整机自重与迎风阻力都得到控制。机架主体以玻璃纤维板材作为主承力构件，臂杆与中心板之间通过折弯支架与紧固件刚性连接，玻纤材料比强度高、抗振阻尼特性好，同时对机载电子设备的电磁干扰较小，适合搭载图传、飞控与任务载荷执行低空作业。

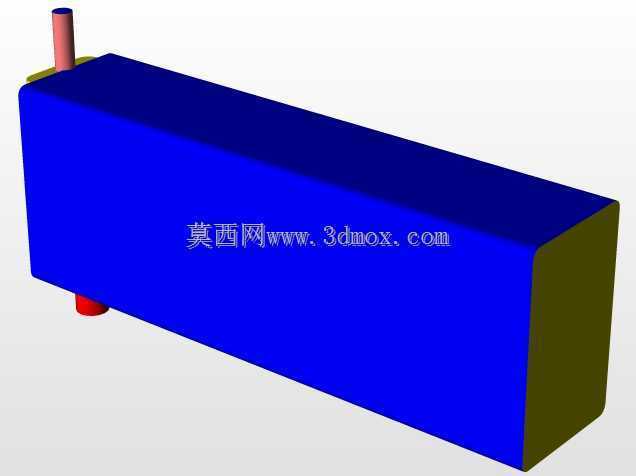

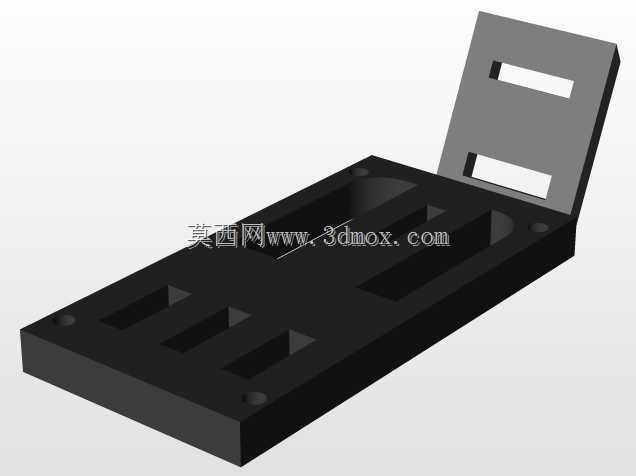

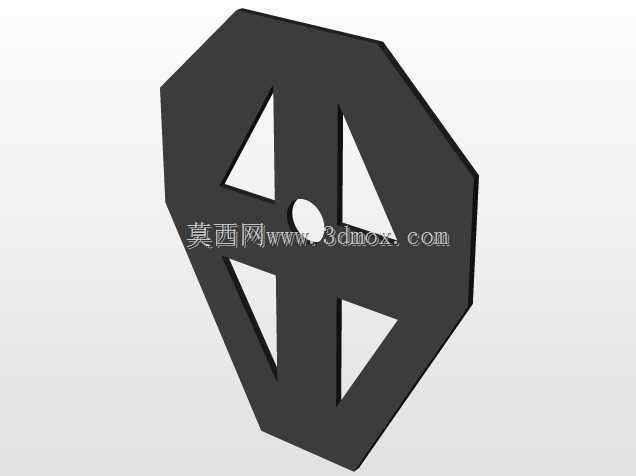

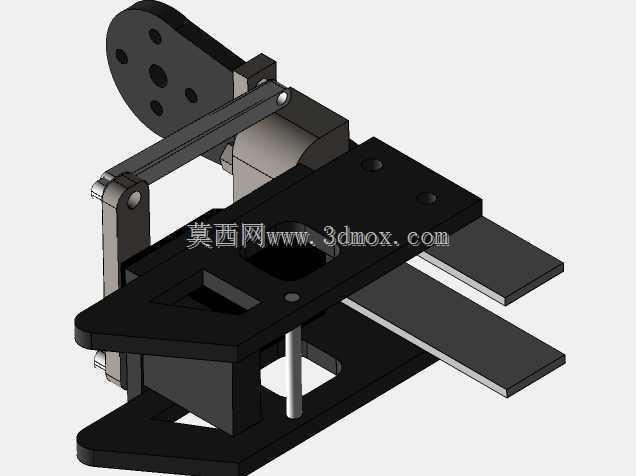

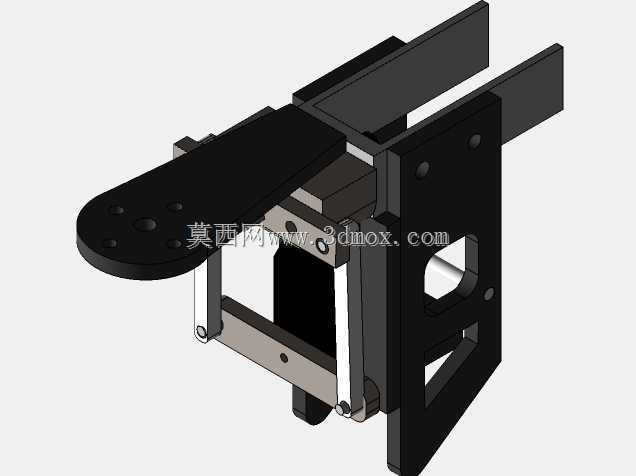

　　从实际使用场景看，这类三旋翼平台可用于小范围航拍巡检、场地测绘、农业小块区域巡查以及教学实验。三旋翼构型在偏航控制上通常依靠尾臂动力单元的姿态倾转来实现扭矩补偿，模型中末端支架预留了电机与倾转舵机的安装界面，结构上能够支撑动力组件绕臂轴小角度转动，从而在不依赖差动拉力的情况下完成航向修正。中心机身区域分层布置飞控板、电池、接收机与图传模块，上下板之间留出足够的走线与减震空间，电池仓靠近整机重心位置，便于通过前后微调配平来降低飞控的持续修正负荷。

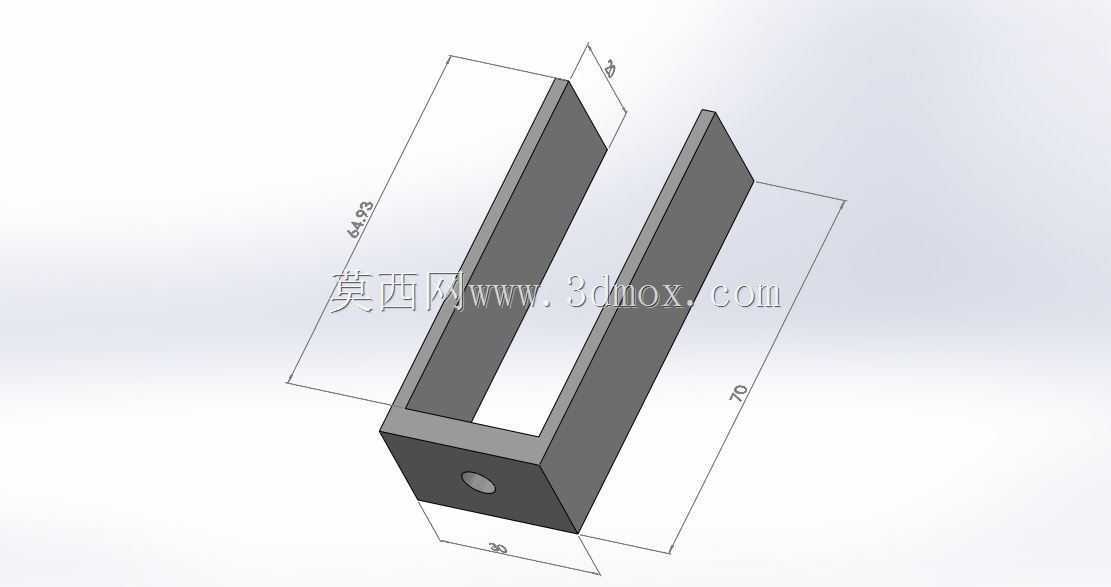

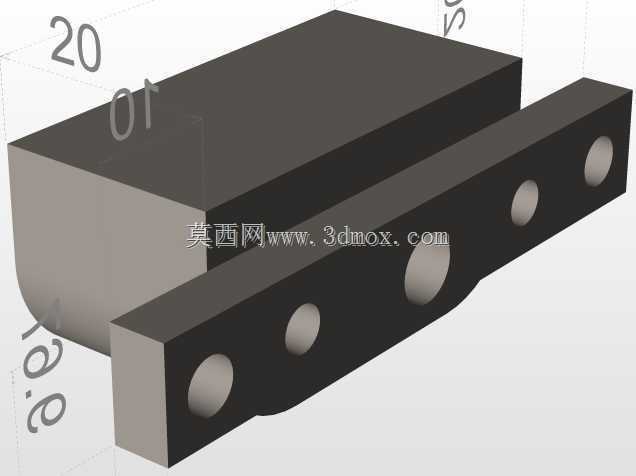

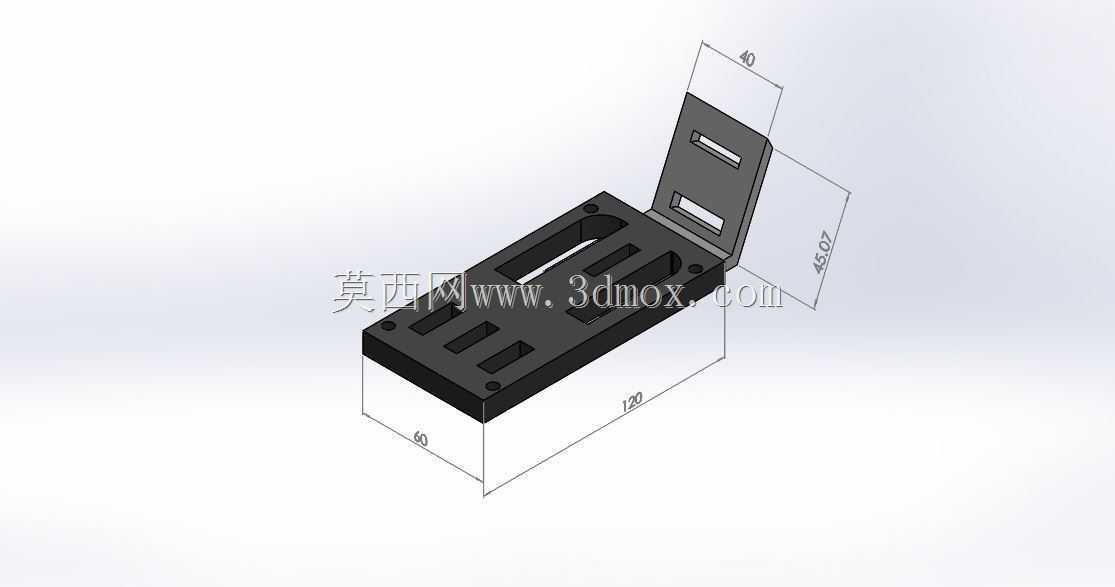

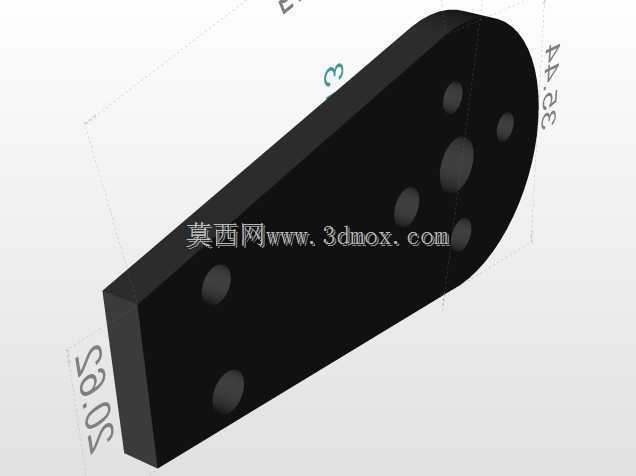

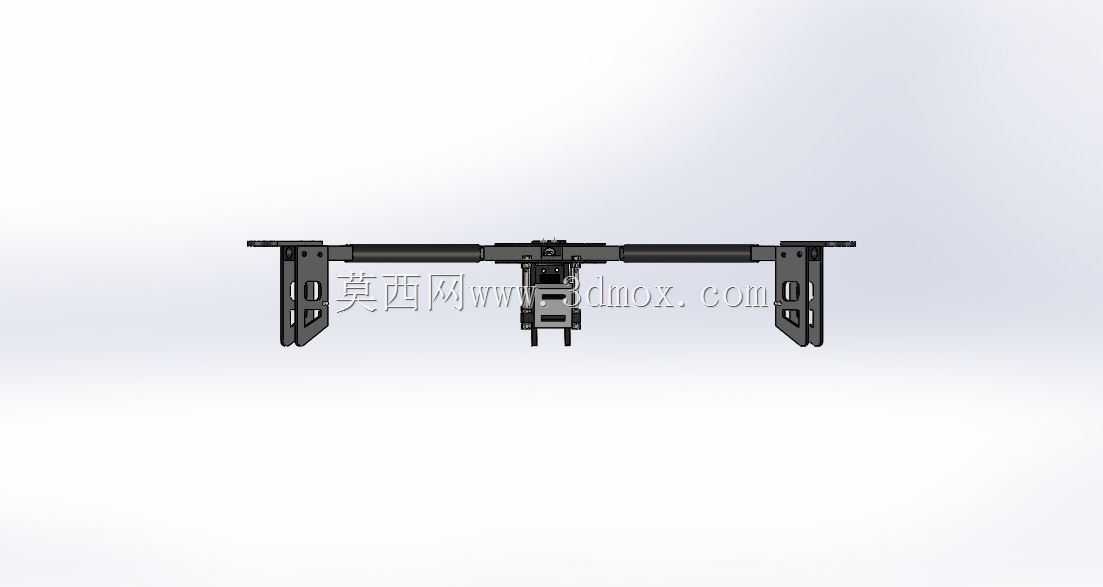

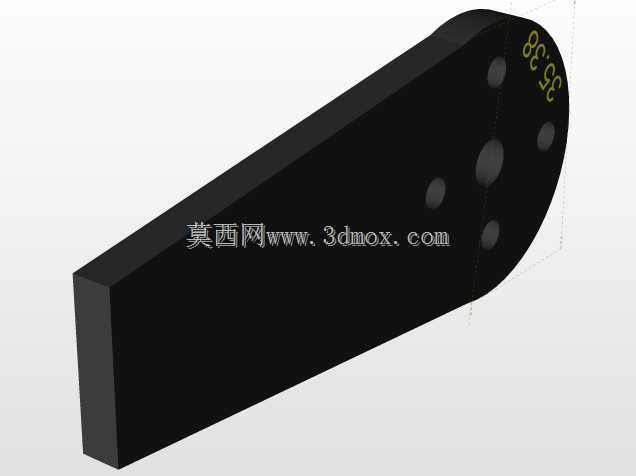

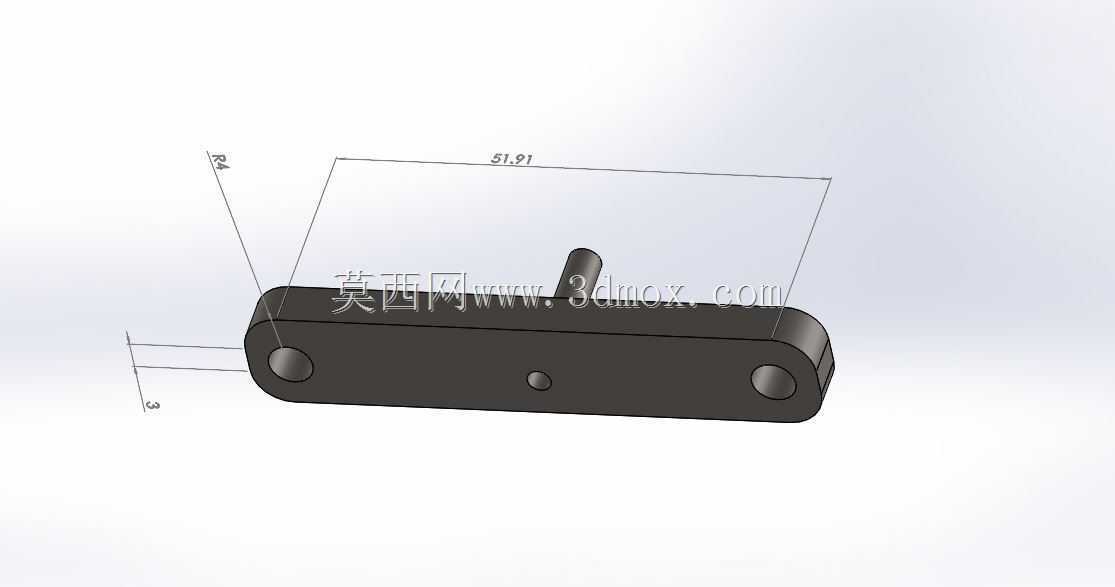

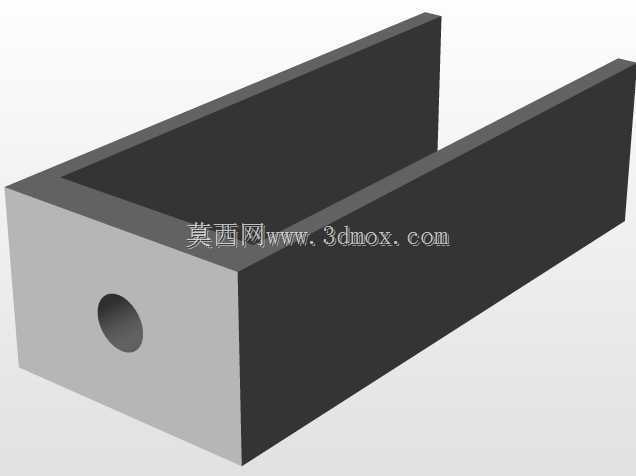

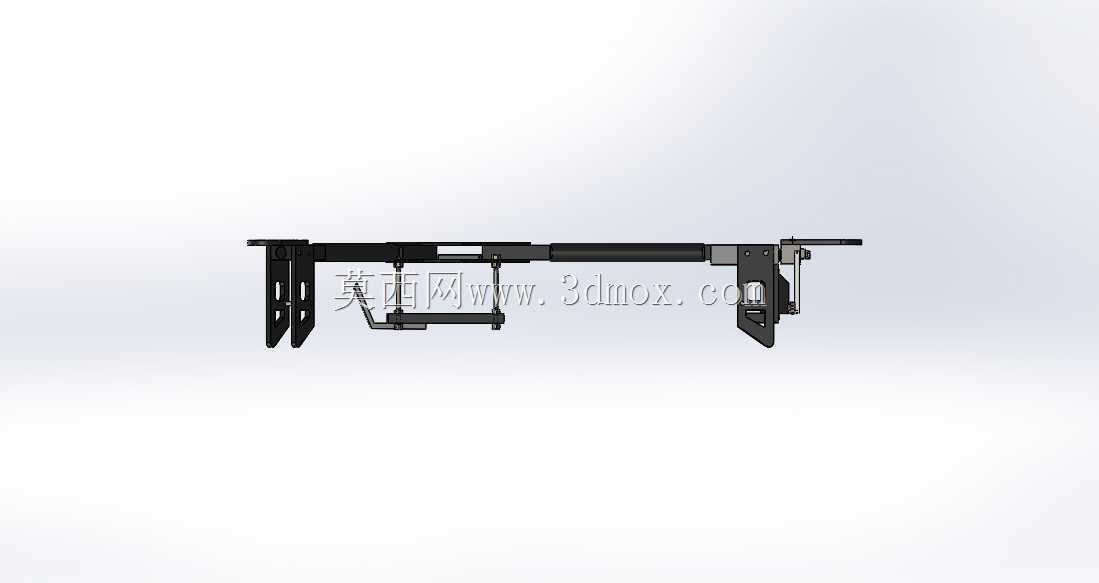

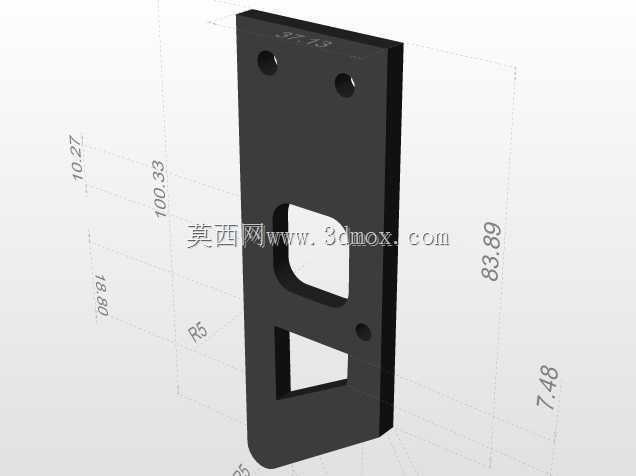

　　设计思路上，机臂采用细长杆状截面以减轻端部重量，臂端则用折弯成型的玻纤板件夹持电机，这种局部加强方式把弯矩最大的连接部位做成盒式结构，而臂身维持轻量化，兼顾刚度与重量。末端支架上开设多组安装孔，可适配不同孔距的无刷电机底座，也为螺旋桨留出安全间隙。起落支撑直接由臂端向下延伸的板件形成，省去额外脚架，降低零件数量；着陆点分布在三个臂端下方，形成稳定的三角支撑面，降落时能够分散冲击。整机展开后的外接圆边界由三条机臂长度决定，收纳与运输时可根据连接件形式考虑臂体折叠或拆卸，三维建模中需要重点核对电机轴线、桨叶旋转平面与机身中心板之间的高度差，避免桨尖扫到机身或任务吊舱。

　　结构校核方面，机臂根部承受电机拉力与着陆冲击的复合弯矩，玻纤板的铺层方向、螺栓孔边距以及支架折弯半径都需要在数模中明确表达；中心板叠层连接处要保证紧固件不与电调、线束干涉。该模型完整呈现了三旋翼机架的臂体布局、动力安装座、倾转支架与起落支撑形态，可作为飞行器结构设计、动力选型布置与轻型机架优化的参考对象。
