QAV250四轴穿越机机架动力组件

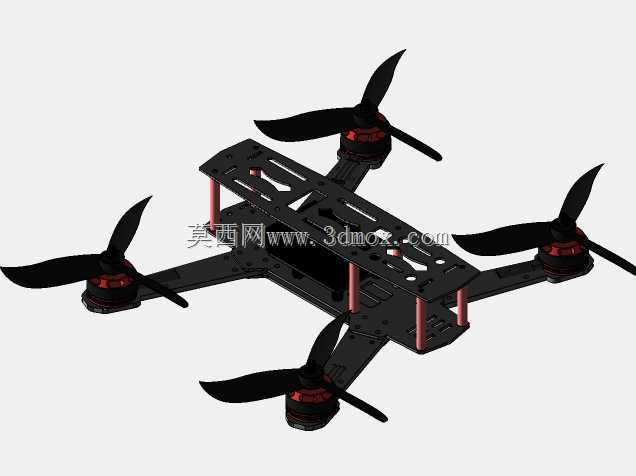

　　这套QAV250四轴穿越机组件围绕小型竞速与航拍飞行平台展开，整机采用经典的X型四旋翼布局，机架主体由上下两层碳纤维纹理板材通过铜柱支撑连接，形成轻量化且具备足够扭转刚度的承载框架。四组机臂从中心板向对角方向延伸，臂端分别布置无刷电机与正反螺旋桨，动力、飞控、电池、电调等核心部件均集中安装在中心板区域，重心落在几何中心附近，有利于飞行姿态的稳定控制。

　　从实际使用场景看，250级别穿越机介于微型室内机与大型航拍机之间，机臂展开后轴距约250mm量级，既能够在户外开阔场地完成高速穿越、绕桩、竞速飞行，也可在厂房、仓库、廊道等有限空间内进行低空机动。机架上层板预留了大量镂空与安装孔位，这些开孔并非单纯减重：一方面为飞控、接收机、图传、摄像头等设备提供走线与固定位置，另一方面通过减少板材实体面积降低整机起飞重量，同时给电调、图传等发热元件留出空气流通通道。

　　动力系统的布置遵循四旋翼对称配平原则。四个电机座位于机臂末端，电机通过螺钉固定在机臂安装面上，桨叶采用两叶黑色螺旋桨，相邻旋翼分别使用正桨与反桨，以抵消旋翼旋转产生的反扭矩。设计时需要重点核对电机轴间距、桨叶旋转半径与机臂长度的匹配关系：若桨叶尺寸偏大，相邻桨盘会发生干涉；若机臂过长，则转动惯量增大，姿态响应变慢。250轴距配合常用的5英寸左右桨叶，能够在推力、机动性和续航之间取得平衡。

　　机架结构上，上下中心板之间的红色铜柱既是支撑件，也是隔层定位件。铜柱高度决定了飞控、电池绑扎带、电调布线的可用空间，过低会导致元器件堆叠挤压，过高则抬高整机重心并增加连接薄弱环节。机臂与中心板的连接区域承受电机推力、着陆冲击和机动过载，因此孔位分布、板厚和紧固件规格需要协同考虑。模型中机臂板面开设的长槽与圆孔，可用于电池扎带穿过、线材固定以及摄像头、图传天线等附件安装。

　　在安装边界方面，中心板的孔位体系决定了飞控与电调的兼容范围。飞控通常布置在机身几何中心，使其加速度计与陀螺仪测量点尽量靠近整机重心；电调可分布在机臂根部或中心板边缘，缩短到电机的三相线长度；电池则通过扎带固定在下层板或上下板之间，靠调整前后位置来配平摄像头等前部载荷。摄像头安装位需要关注俯仰角度与前方无遮挡区域，图传天线与接收机天线应避开螺旋桨旋转平面，减少信号被桨叶遮挡和振动干扰。

　　结构建模时，旋翼组件不能只按静态外观处理。电机、桨叶、机臂之间存在明确的运动包络，桨叶旋转形成的圆柱面与机身、线材、天线之间必须保留安全间隙。机臂末端电机座的孔距要与具体电机安装规格一致，中心板上的安装孔还要兼顾飞控减振垫、电路板固定柱以及外売件的装配顺序。对于竞速飞行而言，轻微的重量增长都会影响推重比，因此板材镂空、铜柱布置和紧固件数量都体现出在强度、维修便利性与减重之间的取舍。

　　该组件还可与小型飞控平台配合，用于验证四旋翼动力匹配、机架振动传递、设备舱布局和整机装配流程。工程人员在类似机型开发中，通常会先依据轴距确定桨叶与电机规格，再反推机臂长度和中心板尺寸；随后布置电池、飞控、电调、图传与摄像头，检查质量分布与维护空间；最后通过装机测试检查振动、温升、走线干涉和着陆强度。整套结构紧凑、特征清晰，适合作为小型多旋翼飞行器机架设计、动力布局学习与三维装配参考。
