五缸星型径向活塞发动机结构

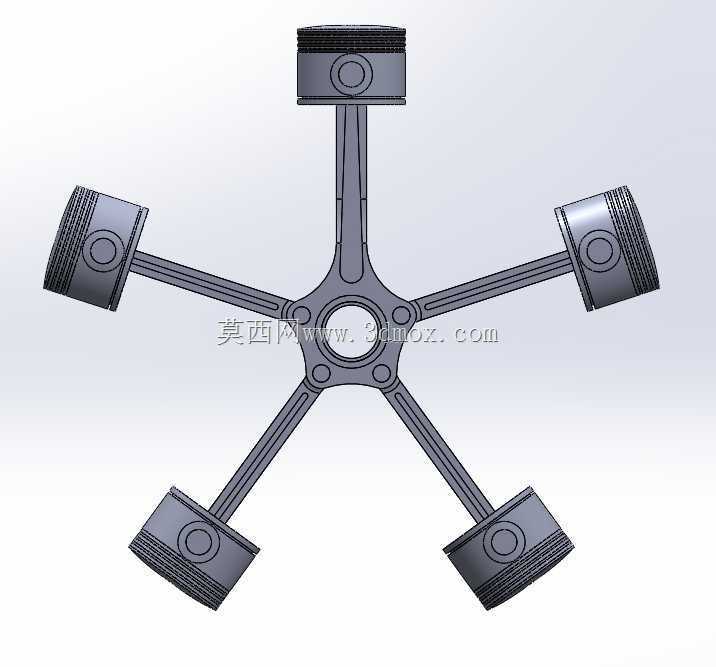

　　径向发动机的核心特征是多组活塞围绕中心曲轴呈圆周放射布置，本套五缸结构在中心曲轴箱外沿均匀分布五个活塞连杆组件，相邻气缸轴线夹角为72度，这种布局在早期航空动力、小型固定式动力装置中应用较多。从实际使用场景看，星型布置相比直列多缸结构，曲轴长度大幅缩短，整机轴向尺寸紧凑，迎风面积虽然较大，但在风冷工况下每个气缸都能直接暴露在气流中，缸体散热条件远优于包裹在机舱内的直列机型，非常适合低速螺旋桨驱动、教学演示台架以及动力原理验证装置使用。

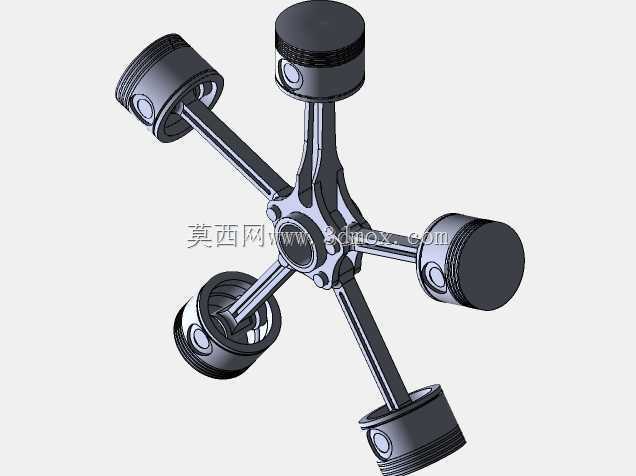

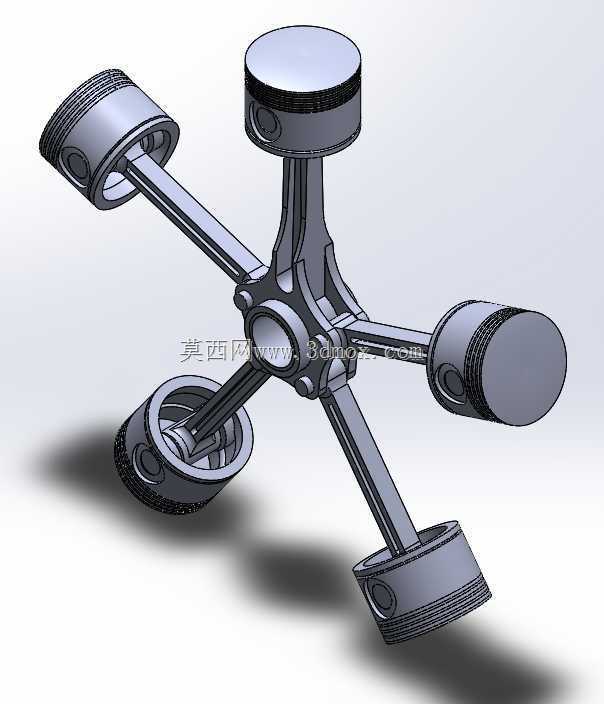

　　整套组件的建模逻辑围绕运动装配关系展开，五个活塞分别通过独立连杆与中心曲轴的曲柄销形成铰接，工作时混合气在缸内燃烧推动活塞做往复直线运动，连杆将活塞的直线推力转化为曲轴的旋转扭矩，多缸依次做功可以让曲轴输出的扭矩波动明显降低，运转平顺性优于同排量单缸机型。建模过程中首先确定中心曲轴的回转轴线，以该轴线为基准在径向平面内阵列生成五个气缸的安装定位面，每个气缸的中心线都垂直穿过曲轴主轴颈轴线，保证活塞往复运动的方向严格指向回转中心，避免连杆运动过程中出现附加侧向弯矩。

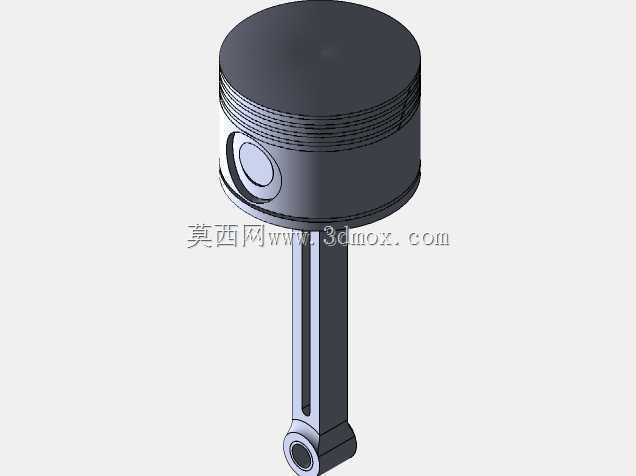

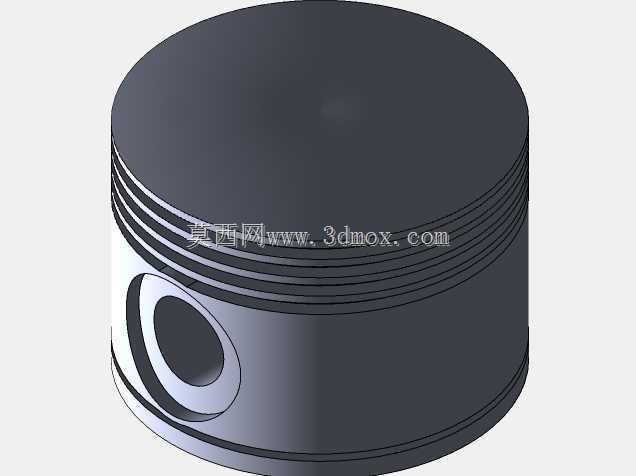

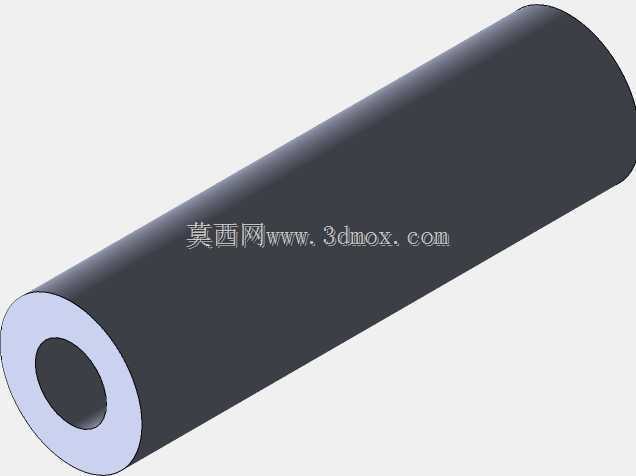

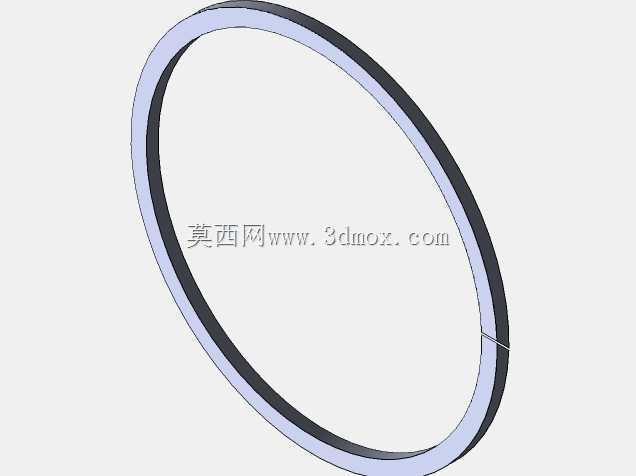

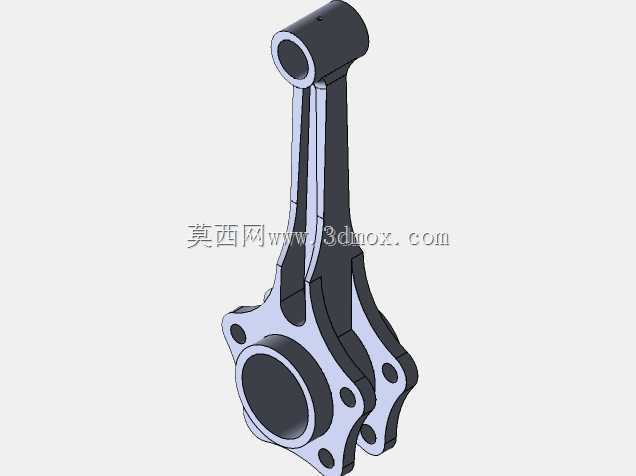

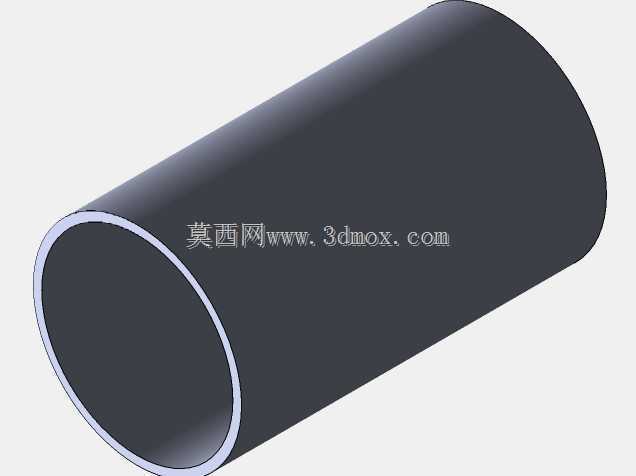

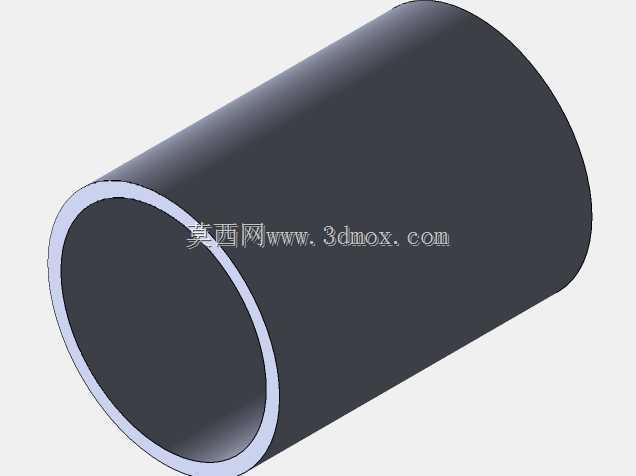

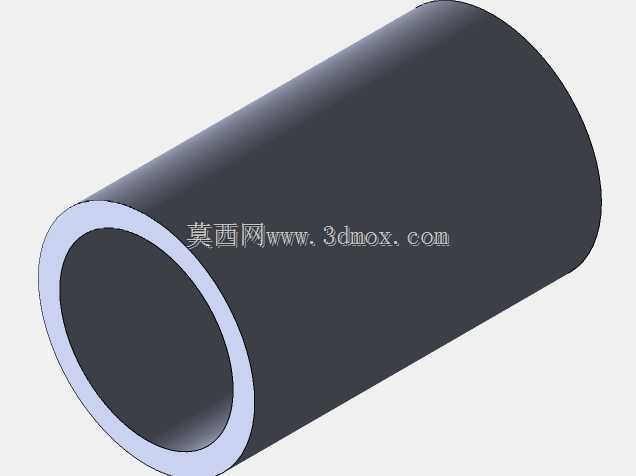

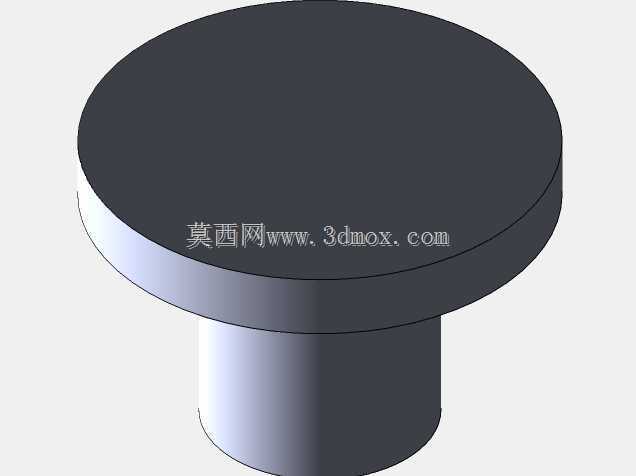

　　活塞部分按照常规内燃机活塞结构建模，头部预留环槽位置用于装配气环与油环，销座部位开设活塞销安装孔，活塞销两端通过卡环限位，连杆小头与活塞销形成转动配合；连杆大头采用剖分式结构设计，配套连杆盖与螺栓孔位，装配时连杆大头抱合在曲柄销上，轴瓦位置预留配合间隙，保证曲轴转动时连杆可以灵活摆动。中心曲轴箱作为所有气缸的安装基体，外沿设置五个气缸安装法兰，法兰面与缸体止口配合，内部预留曲轴回转空间，侧壁布置加强筋板，承受活塞做功时传递的交变径向载荷。

　　外形尺寸方面，整机以曲轴轴线为中心，径向最大轮廓由活塞运动到外止点时的缸体端部决定，五个方向的外伸尺寸基本一致，安装时可以围绕中心曲轴箱布置固定支架，底部支架支撑面与曲轴轴线保持平行，动力输出端从曲轴箱侧面向外伸出，可直接连接联轴器、皮带轮或者螺旋桨安装座。安装边界需要预留活塞往复运动的行程空间，气缸外侧不能布置遮挡散热气流的构件，连杆摆动平面内要保证足够间隙，避免曲轴转动时连杆与曲轴箱内壁发生运动干涉。

　　结构设计上充分考虑了装配工艺性，每个活塞连杆组件都可以独立从气缸安装口装入，再统一对接曲柄销，后期维护时可以单独拆解某一缸的活塞连杆，不需要完全拆分整个曲轴箱。风冷散热的布局优势让整机不需要复杂的水冷管路，缸体外壁可以直接加工散热鳍片，气流沿径向吹过缸体表面就能带走燃烧热量，结构复杂度低，在小型动力装置、航空科普展品、机械原理教学实训台当中都有很强的适配性。建模时所有配合面都按照实际装配关系设定约束，活塞与缸壁为滑动配合，连杆两端铰接处保留转动自由度，完整还原径向发动机的运动逻辑，可直接用于运动仿真、装配干涉检查以及动力性能前期验证。
