开式循环火箭喷管带预燃室排气结构

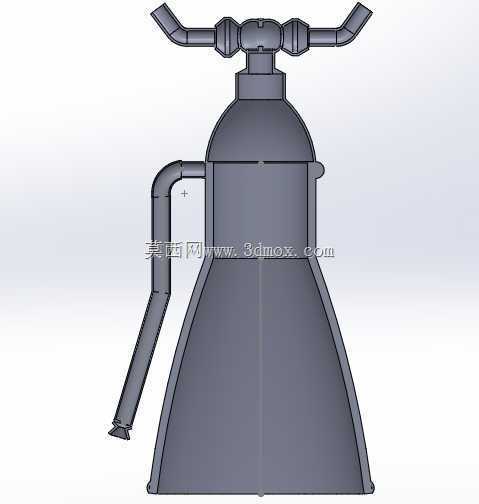

　　该三维结构对应一台采用开式循环工作方式的液体火箭发动机推力室喷管组件，钟形喷管出口直径取1.75米，属于中大推力量级发动机的喷管尺度，模型完整呈现了喷管主体、顶部集流连接段以及侧向引出的预燃室排气管路，可用于航天推进系统方案布置、发动机舱包络校核、管路干涉检查以及教学演示中的循环原理说明。

　　从实际用途看，喷管是推力室中将高温高压燃气加速膨胀、把热能转化为定向动能的核心部件；开式循环发动机的预燃室产生的燃气在驱动涡轮后并不全部进入主燃烧室，部分富燃或富氧燃气通过独立排气管路直接排出机外，因此在喷管外侧必须布置弯转的排气引管。模型中侧向管路从喷管上部侧壁附近引出，经过弯头、直管段后向下游延伸，末端设置收缩喷口，正是为了把涡轮排气沿发动机轴向偏下方向导出，避免高速排气冲刷主喷管外壁、尾段结构或伺服机构。顶部横向布置的双出口管接头则体现了两路介质或两路排气汇入、分配的接口关系，中部块状连接座可对应涡轮排气集合器、安装支座或阀接界面，方便与上方涡轮泵、预燃室及机架进行装配协调。

　　建模思路上，主体采用回转体逻辑构建：喉部至扩张段按钟形喷管型面连续过渡，入口端保留与燃烧室连接的圆柱段和安装法兰特征，扩张比围绕1.75米出口边界控制，型面曲率在靠近喉部区域变化较快、在后段趋于平缓，符合钟形喷管缩短长度、控制发散损失的设计取向。外侧排气管没有简单使用直管线，而是依据发动机外部包络做空间弯管设计：先以短弯管避开喷管冷却套外壁，再通过长斜管向尾部方向伸展，管端收口形成小喷口，使排气方向与发动机主流方向保持较小夹角，降低侧向力干扰。顶部横管两端做成斜切接口，中部用多棱面接头与喷管上端结构衔接，既保留工程中焊接管路、法兰对接的装配特征，也便于在三维环境中检查相邻部件的最小间隙。

　　外形尺寸与安装边界方面，喷管最大轮廓由1.75米钟形出口决定，整体高度随扩张段型面向上延伸，侧向排气管会在喷管一侧形成突出包络，顶部横管则构成左右方向的最大宽度之一。进行发动机总体布置时，不能只按回转体直径预留空间，还需为侧向弯管、管端喷流扩散区、顶部接头拆装操作以及热防护层厚度留出边界；喷管外壁与排气管之间应保证热态变形间隙，管路支架位置宜避开主喷管高应力区，末端排气方向需远离电缆、伺服作动器和尾段壳体。

　　在结构设计评审中，这类模型可帮助工程师直观核对开式循环排气路径与推力室外形的耦合关系：喷管型面决定气动性能，外部管路决定维护性与热环境，顶部接口决定与涡轮泵系统的装配顺序。虽然模型侧重几何表达，未展开冷却通道、内壁壁厚和焊缝细节，但其轮廓、接口和管路走向已经能够支持方案阶段的空间布局验证、装配顺序推演以及发动机尾舱干涉分析。
