大涵道比涡扇喷气式航空发动机外观结构

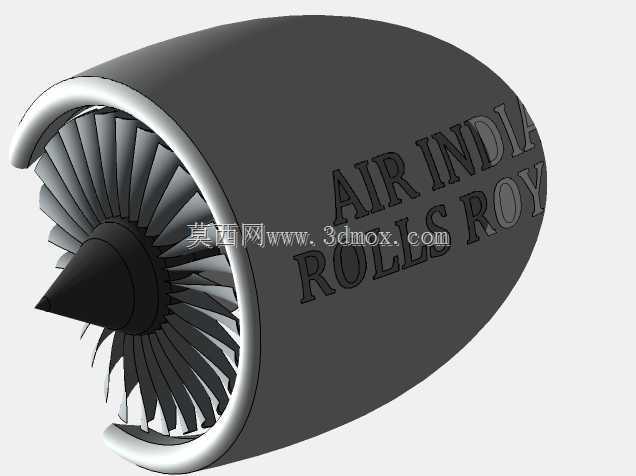

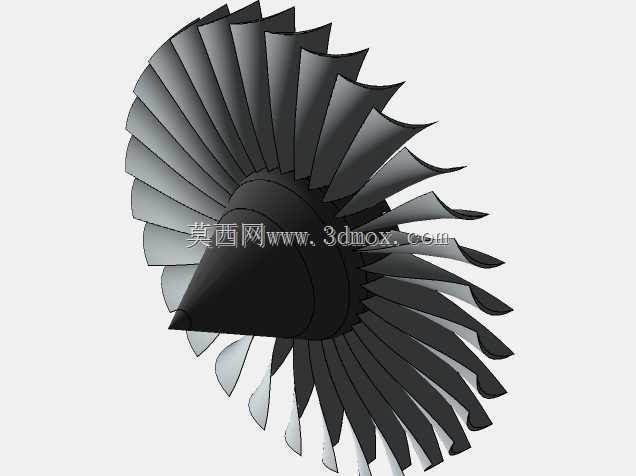

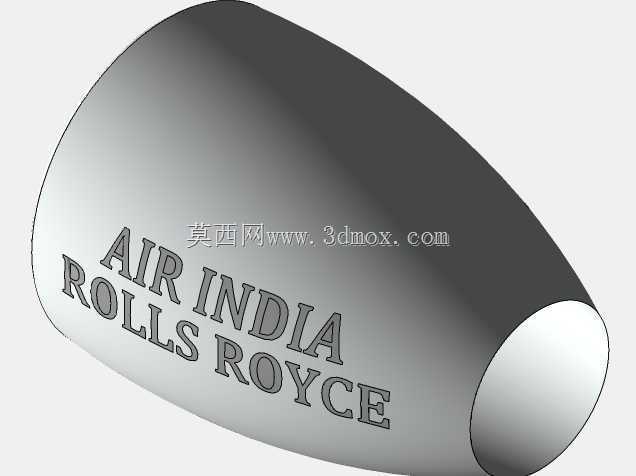

　　该三维作品呈现的是一台大涵道比民用涡扇喷气发动机的前段外观结构，核心展示进气整流罩、大直径风扇组件与外涵机匣的造型关系，这类动力装置广泛装配于干线民航客机、大型运输机及部分远程特种飞行器，是现代航空推进系统中应用最普遍的构型。从整机布局来看，模型重点还原了发动机冷端入口区域：最前端为光滑流线型进气唇口，唇口截面采用翼型式圆滑过渡，既保证不同飞行迎角下进气气流均匀导入风扇通道，也能降低进气道内壁附面层分离风险；唇口后方是短舱外罩，整体呈收敛-缓扩的桶形曲面，外表面连续无突兀台阶，对应实际产品中复合材料夹层结构的气动外形设计。风扇段可见多级宽弦掠形叶片，叶片沿轮毂周向均匀排布，叶尖与机匣内壁保留微小运转间隙，

　　叶根通过榫槽结构与风扇盘连接；轮毂中心设置锥形整流锥，锥面引导来流平滑分流至内涵压气机通道与外涵环形通道。外涵道占据发动机进气流量的绝大部分，这也是大涵道比涡扇油耗低、起飞推力大、噪声水平低的关键结构特征。建模过程中，曲面构建遵循航空发动机短舱的气动设计逻辑：先依据推力等级确定风扇直径基准，再反推进气道轴向长度、唇口厚度与外罩最大外径的比例关系，保证整机径向包络与吊挂安装边界匹配——实际装机时，发动机通过吊挂接头连接机翼下方，短舱外廓需与机翼前缘、襟翼滑轨预留足够安全间隙，同时满足地面滑跑时的离地高度要求。结构细节上，风扇叶片采用后掠气动造型，可降低高亚音速工况下叶尖激波损失；整流锥与轮毂的配合面、

　　叶片榫头的安装定位特征均做了简化还原，既保留视觉辨识度，也便于后续拆解展示内部压气机、燃烧室、涡轮等核心单元的延伸设计。这类模型可用于航空装备教学演示、飞行器总体布置方案校核、地勤维护培训教具开发，也能作为航空类文创产品、虚拟仿真场景的动力单元素材。在工程应用层面，该外观结构可辅助设计人员核对短舱与飞机机身/机翼的干涉关系，评估进气道入口与来流方向的匹配角度；对于三维建模从业者，作品提供了复杂回转曲面、周向阵列叶片、薄壁机罩类零件的典型建模思路：通过旋转特征生成基础回转体，利用曲面放样构建进气唇口与外罩流线型面，叶片采用单实体建模后周向阵列完成整环装配，装配关系中严格约束风扇转子与静子机匣的同轴度，避免运转刮磨风险。整机外形尺寸遵循大涵道比发动机的常规比例，风扇直径远大于核心机外径，短舱轴向长度约为风扇直径的1.2至1.5倍，安装边位于外涵机匣上部吊挂区域，接口形式可适配标准航空发动机吊挂架结构。
