2.5英寸±45度球面空气轴承结构

　　这套球面空气轴承结构主要面向需要高精度、低摩擦支承的精密装备场景，常见于精密测量平台、光学调整机构、小型精密转台、实验工装以及对回转中心自适应要求较高的气浮支承单元。与常规滚动轴承或滑动轴承不同，空气轴承依靠压缩空气在配合面之间形成微米级气膜，使运动部件在几乎无机械接触的状态下工作，因而摩擦阻力极小、启动转矩低、运行平稳，并能避免金属接触带来的磨损和润滑污染。

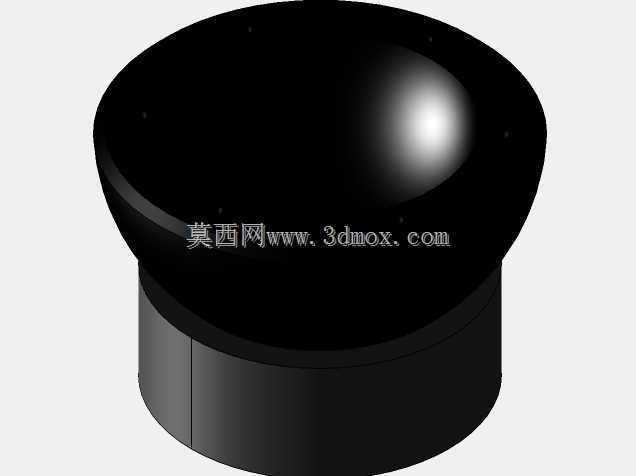

　　模型上部为带球面配合特征的轴承外环结构，下部为圆柱形安装基体。上端面沿圆周布置了多个小孔，这些孔位在实际结构中通常与节流或气路布置相关，用于将压缩空气引入轴承配合间隙，形成稳定承载气膜。外环内侧具有明显的凹球面空间，可与对应球头或球面轴颈形成球面副，使支承在一定角度范围内具备自适应对中能力。图中标注的直径2.5英寸、角度±45度，是该结构在选型和装配时需要重点关注的边界条件：2.5英寸对应球面或配合区域的主要尺寸基准，±45度则表示球面支承允许的摆动或调整范围。

　　从结构功能上看，球面空气轴承并不只是简单的筒状轴套。它将气浮支承与球面调心能力结合在一起：一方面，气膜承担径向或轴向载荷，降低相对运动阻力；另一方面，球面几何允许被支承件在装配误差、平台倾斜或姿态微调时保持接触面均匀，避免因刚性同轴度偏差造成局部气膜间隙过小。对于精密设备而言，这种设计能够在保证回转精度的同时，放宽部分安装对位要求，尤其适合多自由度调整机构、精密铰链支承以及需要补偿微小角度偏差的实验装置。

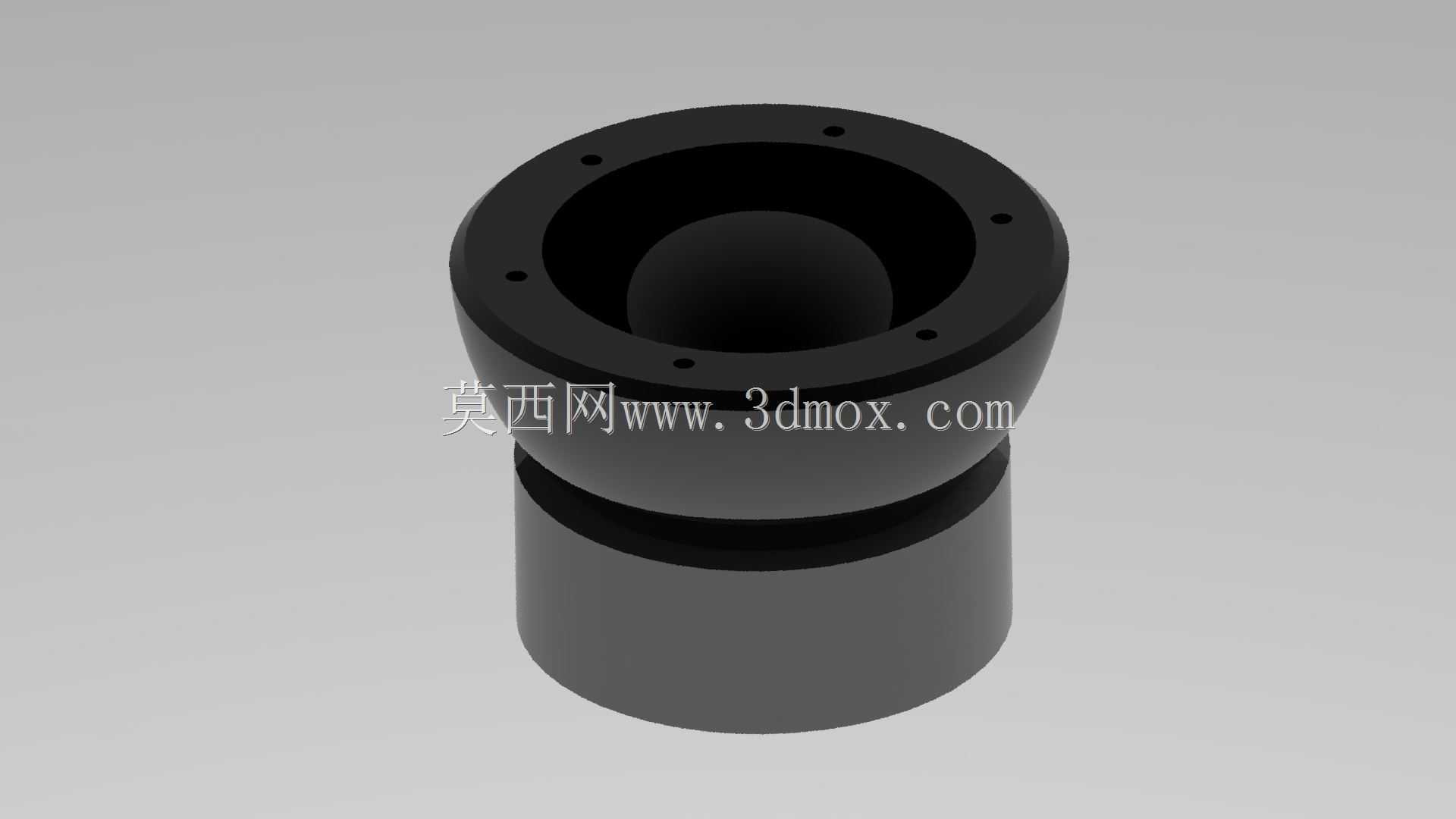

　　外形上，零件整体呈上下组合式回转体。上部外缘较宽，端面孔位围绕中心均布，便于气路通道在圆周方向对称分配；中部球面区域向外平滑过渡，形成承载和调心的核心部位；下部圆柱段直径相对收敛，可作为插入式安装段，与基座孔、支座孔或工装腔体配合。装配时需要控制圆柱安装段与基座孔的同轴度，并保证上端面贴合或压紧方式不会引起外环变形。由于空气轴承对间隙极其敏感，任何安装面不平、压紧力偏置或壳体变形，都可能导致气膜厚度不均，进而影响承载能力和运动稳定性。

　　建模时应优先保证回转轴线、球面球心、端面孔位和下部圆柱安装面之间的几何关系。球面区域的曲率中心应与理论摆动中心重合，否则±45度调整范围内会出现接触轨迹偏移或气隙不一致。上端小孔需要按圆周均布方式建立，并保留孔深、孔径和入口倒角特征，因为这些细节会影响后续工程图表达、气路分析以及加工校核。下部圆柱段与上部外环之间的台阶面可作为轴向安装定位面，设计中应明确其配合长度和避让空间，避免装配时与基座圆角或密封件发生干涉。

　　在实际使用中，这类轴承通常需要配合洁净、稳定的压缩空气源。气体进入轴承后经节流孔进入球面或圆柱配合间隙，再从边缘排出，形成具有承载刚度的气膜。设计人员在选用此类结构时，不能只关注外形尺寸，还要结合载荷方向、摆动角度、供气压力、间隙量级、表面加工精度和过滤条件综合判断。若气膜间隙过大，承载刚度会下降；若间隙过小，则受热变形、加工误差或微小杂质影响时容易发生擦碰。球面副的优势在于自适应，但球面轮廓度、表面粗糙度和配研质量同样决定最终性能。

　　从安装边界看，2.5英寸规格决定了配套球头或轴颈的基本尺寸区间，±45度则限制了机构摆角范围。外围基座应预留足够的摆动空间，尤其在球面外缘与相邻零件之间，要避免极限角度下发生机械干涉。下部圆柱段插入基座后，可通过端面压紧、外套锁紧或法兰固定等方式实现定位，但固定点应尽量对称，减少单侧夹紧造成的环体变形。对于高精度场合，还应考虑供气通道的密封位置、排气方向以及维修拆装时对球面配合面的保护。

　　整体而言，该三维结构适合用于气浮支承原理验证、精密机构方案布局、球面调心轴承设计参考以及相关零部件的装配干涉检查。模型通过上部球面外环、均布气孔、下部圆柱安装段和明确的尺寸角度标注，较完整地表达了球面空气轴承的核心形态，能够帮助结构设计人员在设备初期方案中快速判断支承方式、安装空间和运动边界。
