双叶无人机螺旋桨曲面结构设计

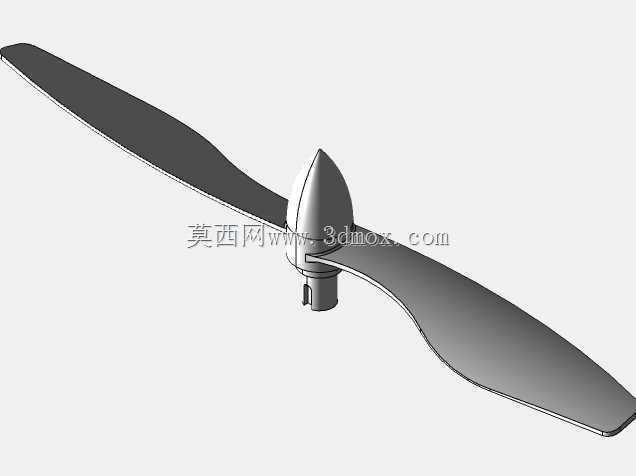

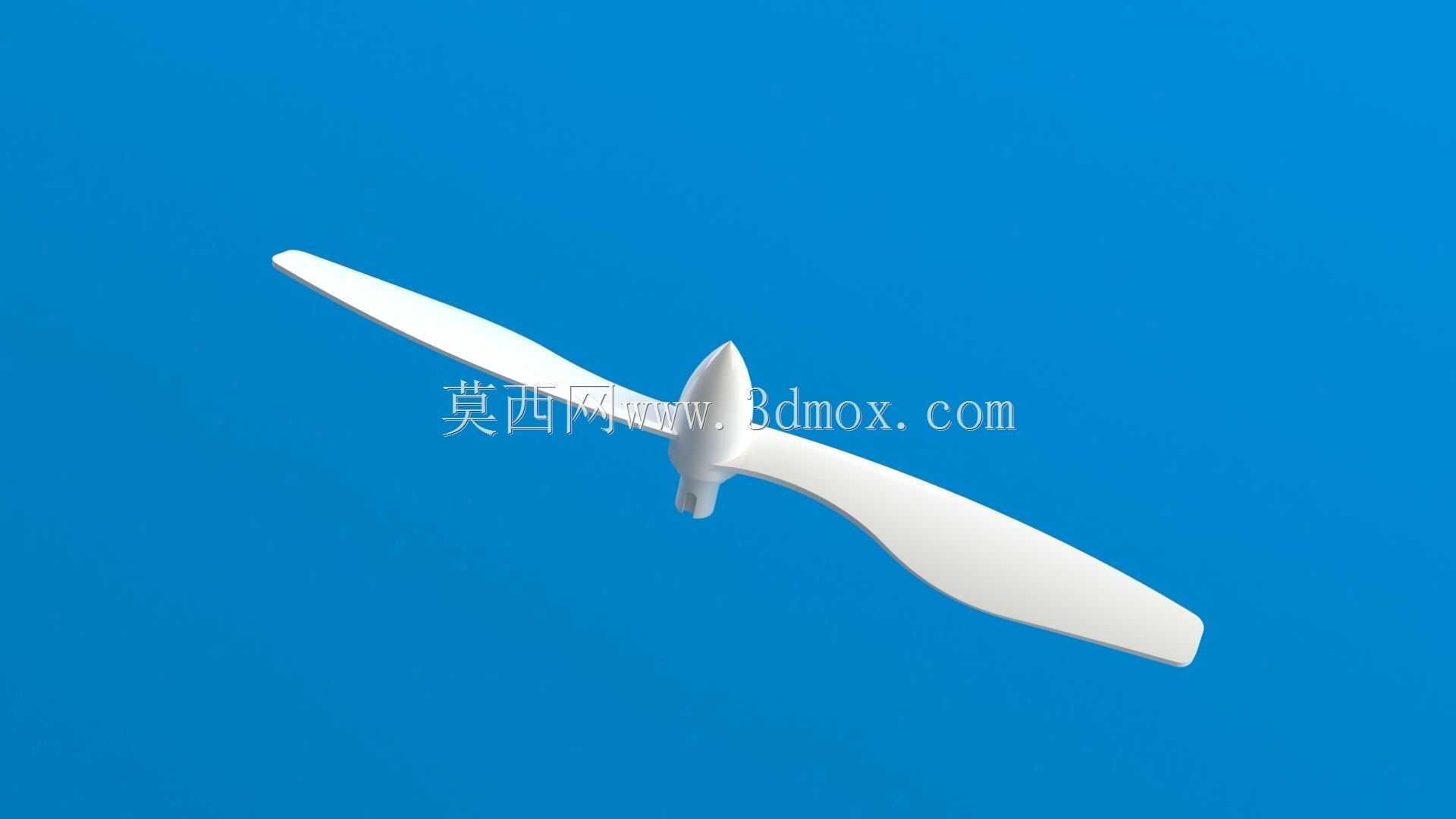

　　该作品呈现的是一件双叶螺旋桨的三维曲面结构，主体由中心桨毂、两侧细长桨叶以及下端安装轴段组成，整体造型围绕旋转推进功能展开。桨叶并非简单平板拉伸，而是沿展向持续变化弦宽、厚度与扭转角度：靠近桨毂区域叶型较厚，用于承担离心载荷和弯矩传递；向叶尖延伸过程中，截面逐渐变薄、弦长收窄，以适应不同半径处线速度差异带来的气动载荷分布。叶片前缘保持较流畅的弧线，后缘则形成相对锐利的收边，这种处理有助于在旋转时建立稳定压差，减少端部扰流对推进效率的影响。

　　从实际应用看，这类双叶螺旋桨常见于小型无人机、固定翼航模、电动垂直起降试验平台以及低速气动验证装置。它的核心作用是把电机或发动机输出的旋转扭矩转化为轴向推力，为飞行器提供升力、前进拉力或姿态调整所需动力。与多叶桨相比，双叶结构在相同回转直径下具有质量轻、转动惯量低、制造和动平衡校正相对方便的特点，适合对响应速度和能耗较敏感的小型飞行设备。设计时需要同时兼顾气动效率、结构强度、安装同轴度和旋转安全边界，任何一个环节处理不当，都会在高速运转时表现为振动、噪声增大或推力波动。

　　建模思路上，中心桨毂采用流线包覆形式，将桨叶根部与安装轴段平滑连接，避免根部出现突兀台阶。桨毂下方保留柱状连接结构，可用于与电机轴、锁紧螺母或桨夹配合；轴段直径、长度以及端部限位形态需要与动力系统接口保持一致，否则会产生装配干涉或夹持不稳。桨叶与桨毂交界处通过大圆角过渡，使纤维增强塑料注塑、3D打印或数控加工时的应力集中得到缓解。对于实际工程件而言，根部往往是弯矩最大的位置，若曲面过渡过于生硬，在频繁启停和交变拉力作用下容易出现发白、裂纹甚至断裂。

　　外形尺寸方面，螺旋桨的回转直径决定了其扫掠面积和推力等级，桨叶展开后两端点之间的距离即为主要外形边界。布置到无人机或航模上时，必须核对桨尖与机身、机臂、起落架、相邻旋翼之间的净空；双桨共轴或多旋翼布局中，还要防止不同旋转面在弹性变形后发生碰擦。桨叶宽度方向影响气动夹持面积，较宽的叶片可在较低转速下提供较大推力，但会增加迎风阻力；较窄叶片高速性能更好，却对叶型精度和转速控制提出更高要求。厚度分布则与材料工艺密切相关，薄壁虽然有利于减轻质量，但需要保证叶根到叶尖的连续承载路径。

　　安装边界不仅包括轴向孔位或轴段配合，还包括桨毂底面与电机安装面的贴合关系。若底面不平，锁紧后会使桨毂产生附加预应力，旋转时表现为周期性跳动；若桨叶中心线与转轴不垂直，推力方向会偏离理论轴线，引发机身振动。实际装配中通常需要配合垫片、锁紧帽或正反桨标识确认旋向，并在首次运转前进行静平衡检查。曲面模型在这些部位提供了清晰的几何参考，可用于检查桨叶夹角、轴段同心度、桨毂包络高度以及叶尖离地间隙。

　　从结构功能角度看，桨叶的扭转角分布体现了不同半径处的攻角匹配。根部线速度低，需要较大安装角来获得足够气动合力；叶尖线速度高，若仍采用大攻角，容易进入失速或产生明显噪声，因此模型中叶片沿展向呈现逐步扭转的形态。曲面过渡还考虑了空气沿径向流动的趋势，叶尖区域适当收窄可降低翼尖涡强度。对于三维建模人员，这类零件适合通过多截面放样、曲面缝合、实体加厚与根部圆角处理完成；对于选型人员，则应重点关注回转直径、安装接口、桨叶旋向、桨毂高度以及与电机功率的匹配关系。

　　该结构在教学和设计练习中也具有较强代表性。它既包含自由曲面造型，又包含明确的机械安装特征；既需要视觉上的连续光顺，也需要工程上可制造、可装配、可校核。通过观察桨叶弦向轮廓、展向扭转和桨毂包覆关系，可以理解气动部件从外形概念到实体零件的转化逻辑，也能为小型无人机推进系统的结构设计、干涉检查和运动空间校核提供直接参考。
