可3D打印径流式涡轮叶轮结构设计

项目分类:通用机械零部件 发布时间:2024-08-22 ID:765444
  • 可3D打印径流式涡轮叶轮结构设计

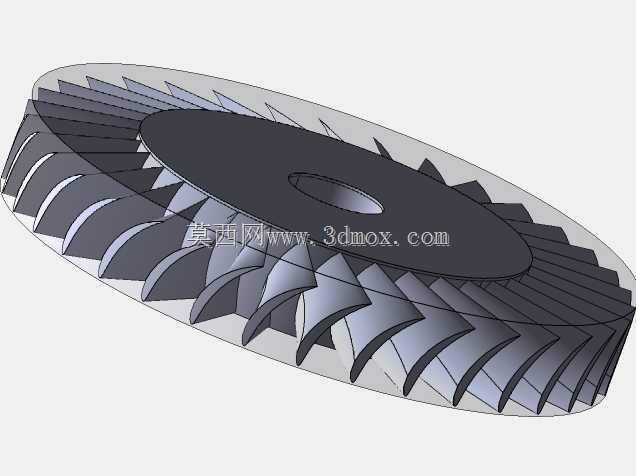

  该涡轮叶轮采用径流式半开式叶型布局,整体为盘式一体化回转结构,中心设置贯通安装轴孔,轮盘外缘沿圆周均匀排布数十片后弯式扭曲叶片,叶片从轮盘外缘向中心轮毂方向平滑过渡,叶型曲率沿气流流向连续变化,相邻叶片之间形成收敛式流道,气流可从叶轮径向外侧进入流道,沿叶片导向转向后从轴向侧流出,将流体的压力能与动能转化为叶轮旋转的机械能,适配小功率微型燃气轮机、涡轮增压器、小型蒸汽透平、废气能量回收装置、教学演示涡轮试验台等场景。从实际工况适配角度出发,半开式叶型的轮盘侧无叶顶罩壳,叶片顶端与外部蜗壳导流罩之间预留微小装配间隙,既可以降低叶轮高速旋转时叶顶与固定壳体发生刮擦的风险,也能减少流道内的积垢堵塞问题,在输送含微小杂质的废气、

  低压蒸汽工况下,流道通畅性优于闭式叶轮。设计阶段优先考虑增材制造的成型可行性,所有叶片与轮盘的连接位置均做了大圆角过渡,不存在悬空角度过大的孤立薄壁结构,采用FDM熔融沉积成型时可无需额外支撑即可完成整体打印,若选用光固化或选择性激光烧结工艺,表面光洁度可进一步提升,直接用于低速气动演示试验;针对金属机加工场景,该叶型的曲面曲率连续无突变,也可通过五轴联动铣削从铝合金坯料中整体加工成型,动平衡校正时可直接在轮盘端面预留去重区域。安装边界方面,叶轮中心轴孔采用基孔制配合设计,可匹配标准直径的微型电机轴、涡轮主轴,轴孔端面可加装平键或顶丝定位,防止高速旋转时叶轮与轴发生相对打滑;叶轮整体轴向厚度控制在较小尺寸,轮盘背面为平整平面,

  靠轴肩定位即可完成轴向限位,装配时无需额外复杂工装。叶型设计过程中,通过调整叶片的进口安装角与出口安装角,让气流进入叶道时的冲角控制在合理区间,降低气流在叶片前缘的分离损失,叶片从外缘到轮毂的型线采用变截面扭曲设计,不同半径处的叶型弦长、厚度随圆周速度变化匹配,外缘处叶高较大、叶片厚度偏薄,保证流道通流面积,靠近轮毂位置叶片厚度逐步增加,提升叶片根部与轮盘的连接强度,承受高速旋转带来的离心载荷。轮盘本体采用等厚盘加局部加厚轮毂的结构,中心轮毂区域向两侧小幅凸起,增加轴孔配合段的轴向长度,提升轴系连接的同轴度,轮盘从轮毂向外缘方向厚度缓慢减薄,在控制整体重量的同时保证轮盘刚性,避免高速旋转时轮盘发生过大的挠曲变形。

  在微型涡轮教学试验场景中,该叶轮可直接搭配透明亚克力蜗壳组装,能够直观观察气流流经叶道的整周路径,帮助理解径流式透平的能量转换原理;在小型废气回收场景中,该叶轮可安装在旁通烟道内,利用排出的余压驱动叶轮带动小型发电机回收余能,半开式流道不易被烟尘堵塞,维护周期更长。建模过程中所有曲面均保证G2连续,叶片边缘做了微小圆角钝化处理,不存在应力集中的尖锐棱角,无论是3D打印塑料样件还是金属加工成品,叶片根部的抗疲劳性能都能满足常规转速下的使用要求,叶轮做动平衡时可沿轮盘外圆边缘去除少量材料,将不平衡量控制在许用范围内,运转时的振动幅度可控制在较低水平。
