航空涡扇喷气发动机外观结构数模

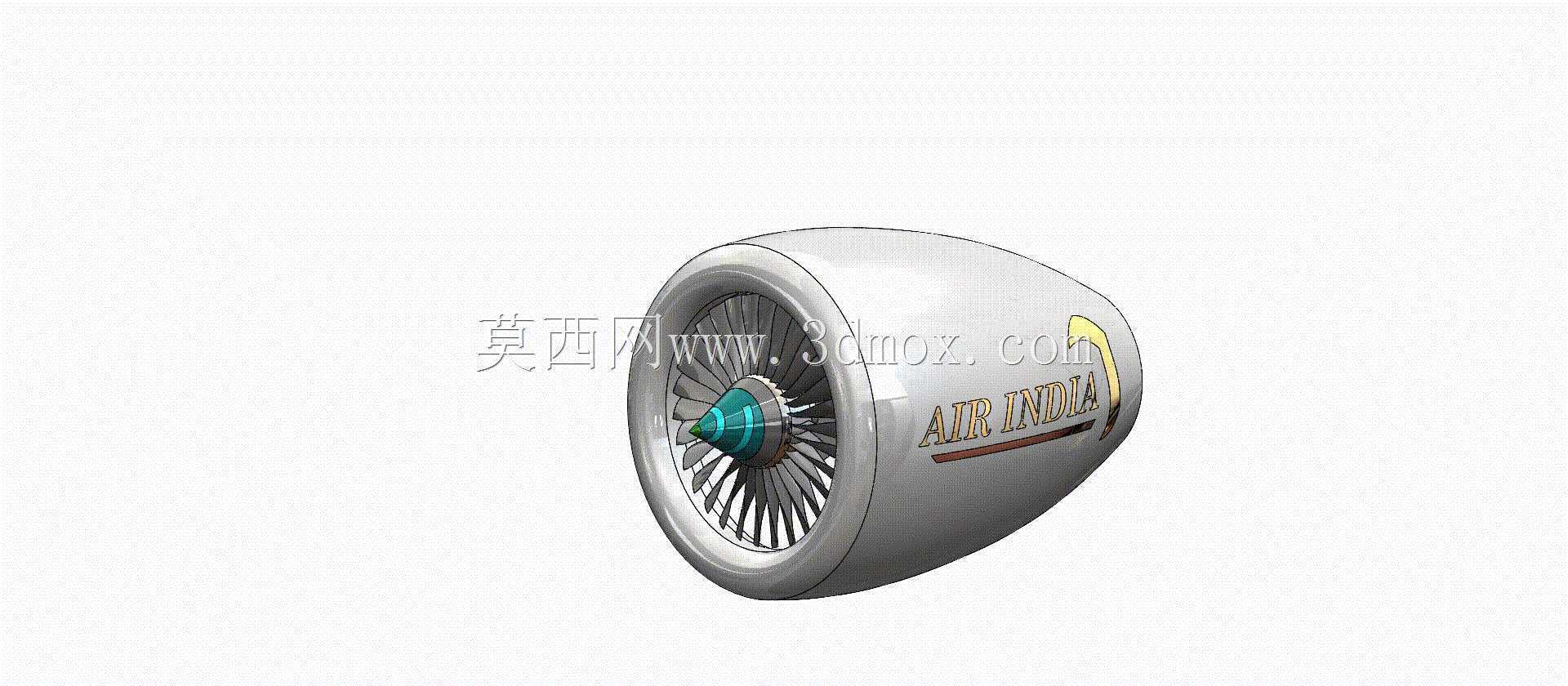

　　该三维数模围绕民用航空涡扇喷气发动机的前段外观与核心流道结构展开，适合用于航空动力装置教学演示、整机概念方案展示、维修培训教具以及机械结构课程中的原理说明。模型重点还原了大直径进气风扇、整流罩、压气机叶片、涡轮段轮廓和喷口过渡形态，能够直观呈现空气从进气口进入、经多级压缩、燃烧膨胀、驱动涡轮并向后排出的基本路径。

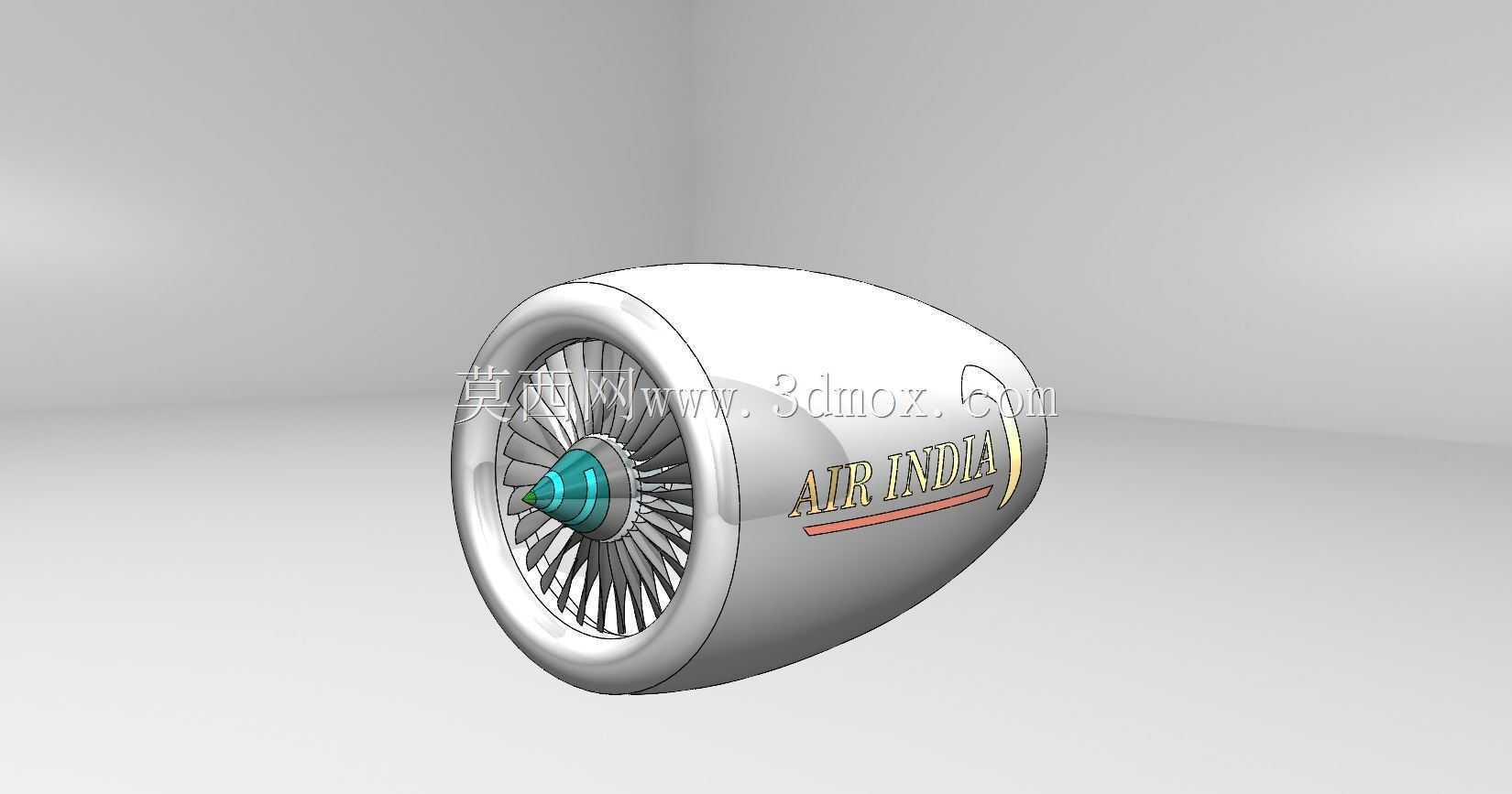

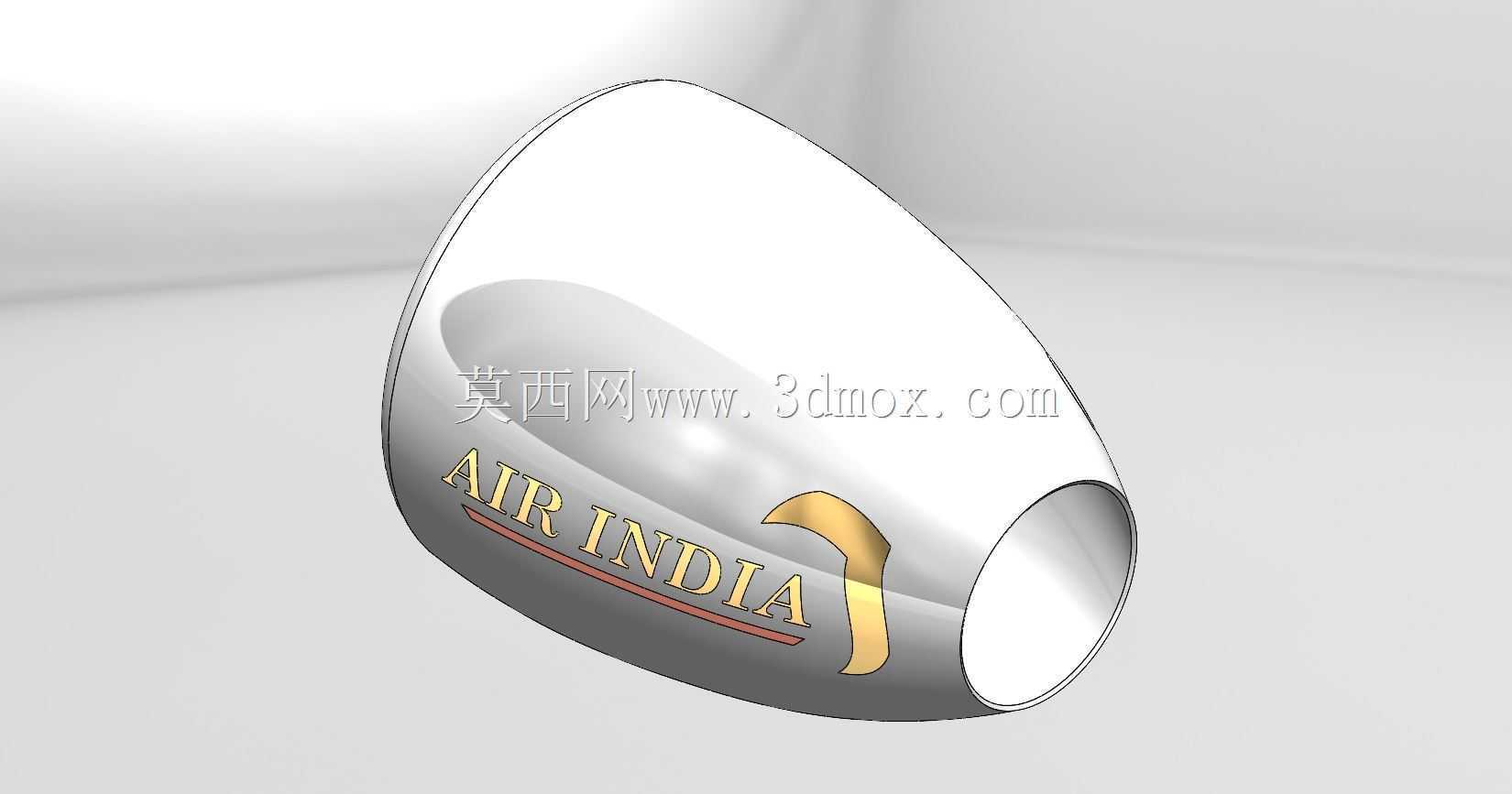

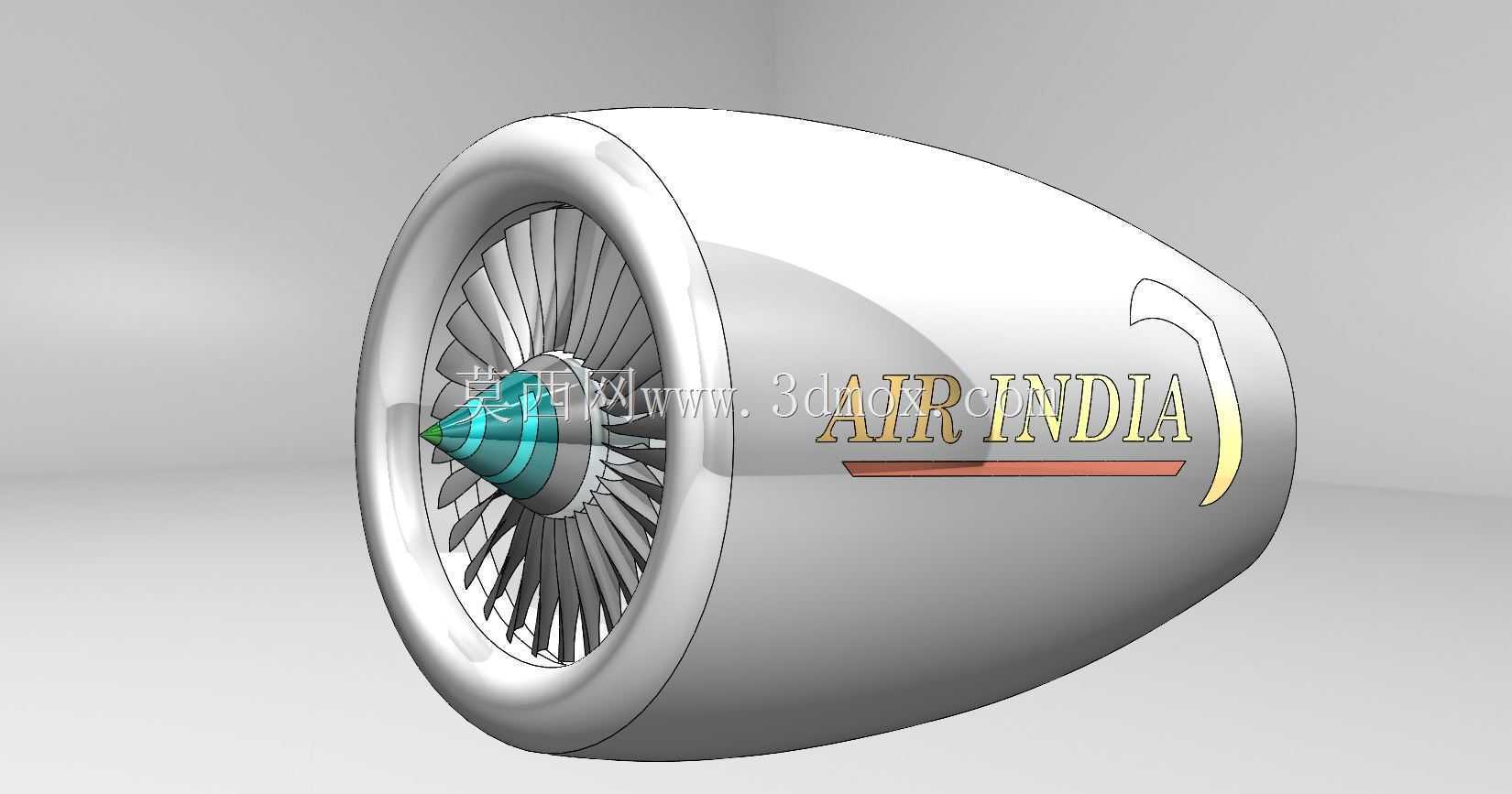

　　从实际用途看，喷气发动机主要为航空器提供推力，依靠向后加速气流获得反作用力。数模在外形上突出短舱前端的大涵道比风扇区域，风扇叶片沿轮毂周向均布，叶尖与内壁之间保留合理间隙，既体现旋转部件的布置关系，也便于讲解叶栅气流导向、叶片扭转和轮毂锥度对进气效率的影响。前端整流罩采用平滑回转曲面，用于降低来流阻力并将空气均匀导入风扇区域；外壳侧面保留标识区域和分色边界，使短舱、进气唇口与内部金属叶片形成清晰层次。

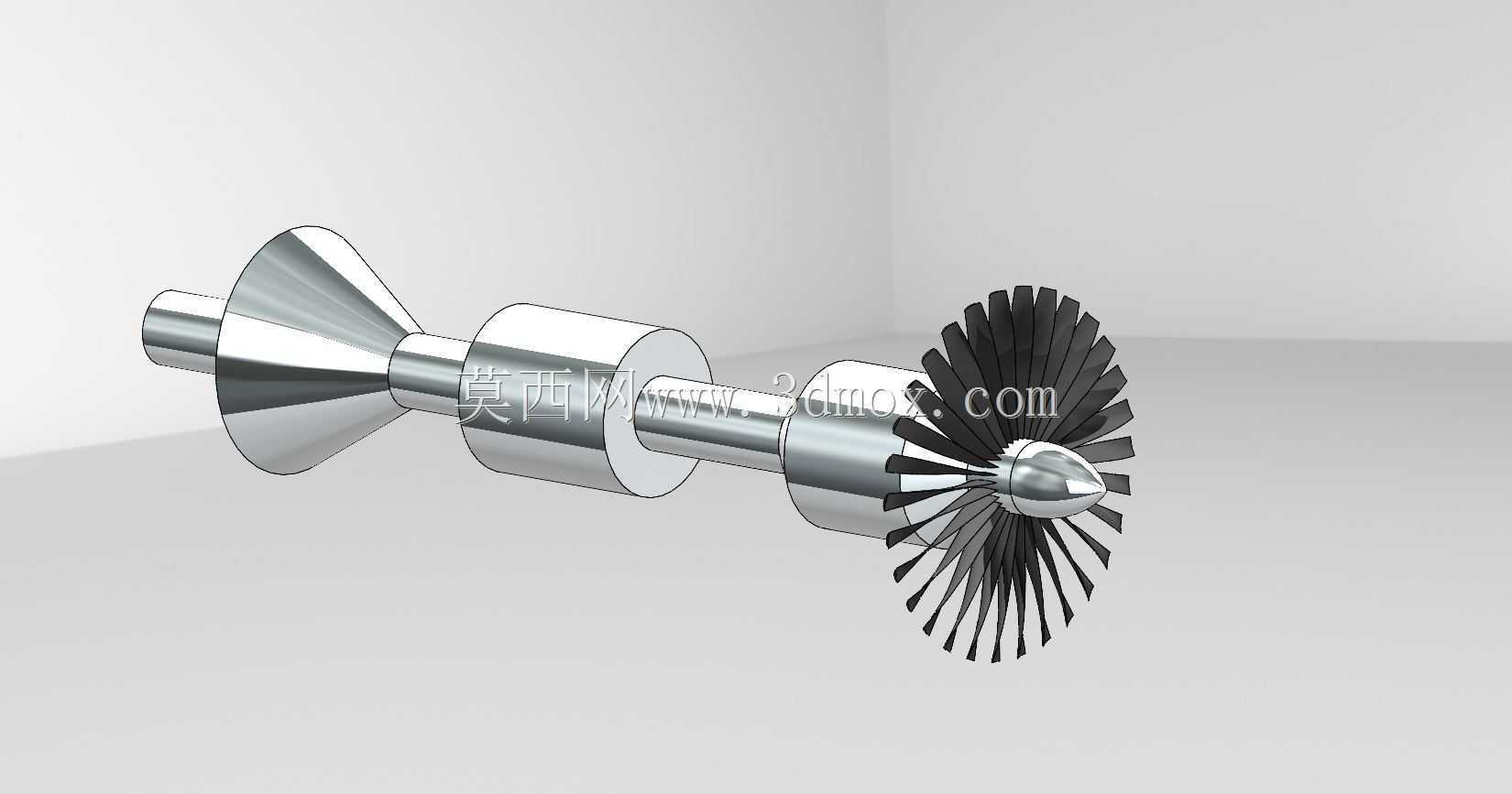

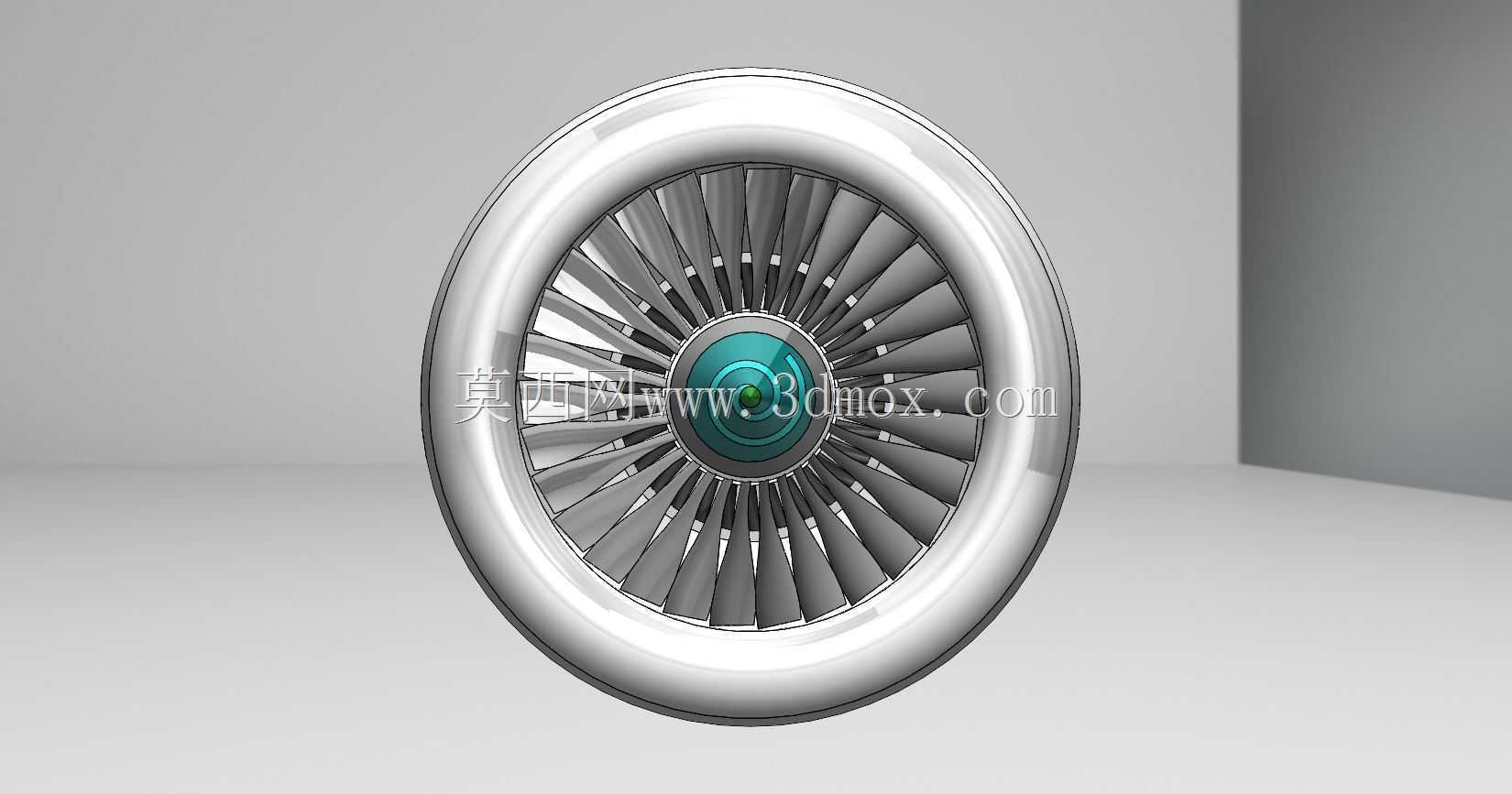

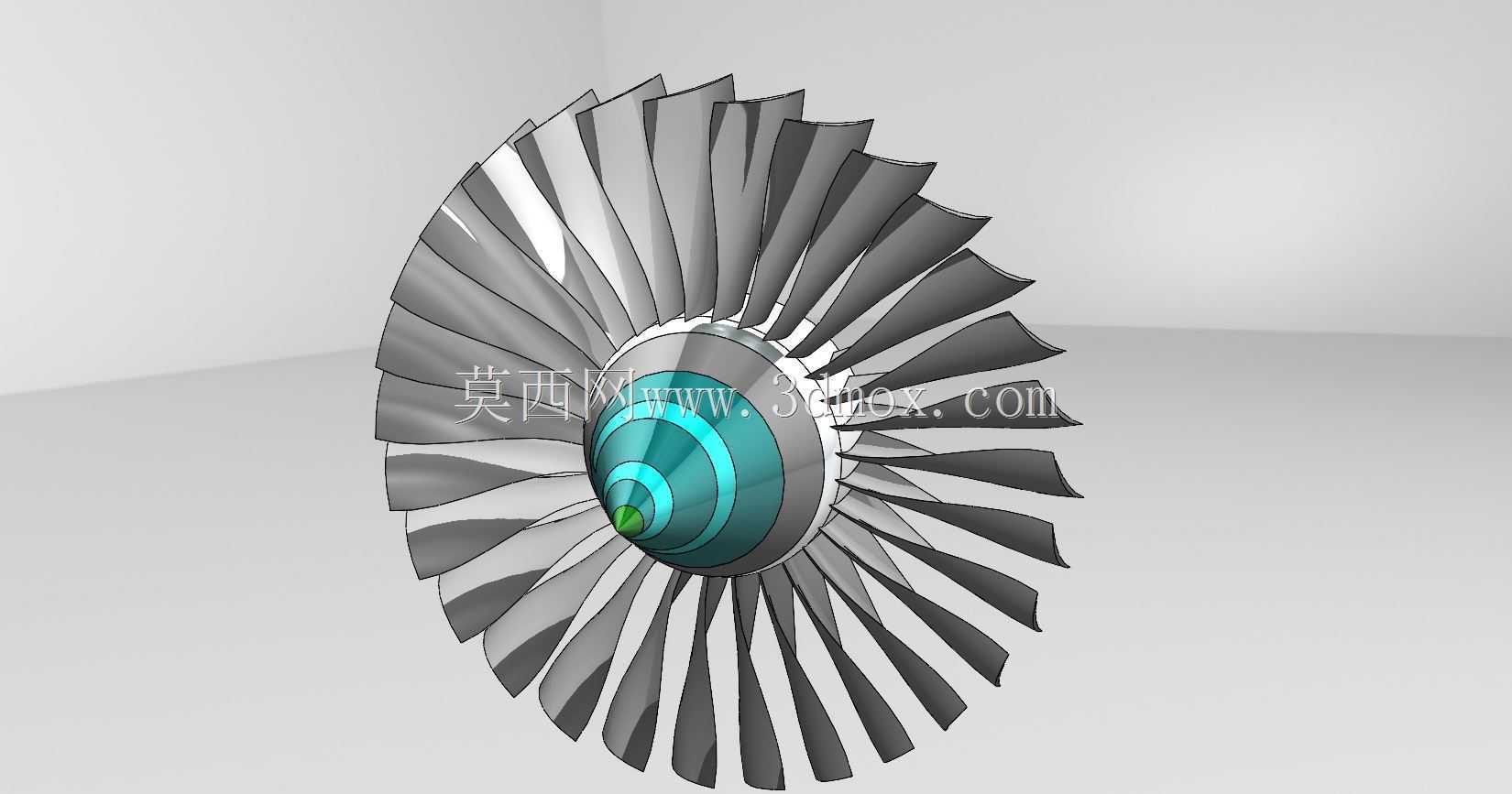

　　结构设计思路上，模型没有把发动机简化为单一筒体，而是将可见部分拆分为进气罩、风扇转子、多级叶片环、中心锥、燃烧室外壳和尾部收敛段等若干功能区域。风扇叶片采用薄而带弯扭的叶型，根部与轮毂连接，叶身向叶尖逐渐展开；这种形态符合轴流叶轮在不同半径处线速度差异较大的工作特点，有助于在展示时说明叶片安装角、气流攻角和增压过程。中心锥从前端向后平滑过渡，可减少进气滞止，并引导气流进入后续压气机通道。

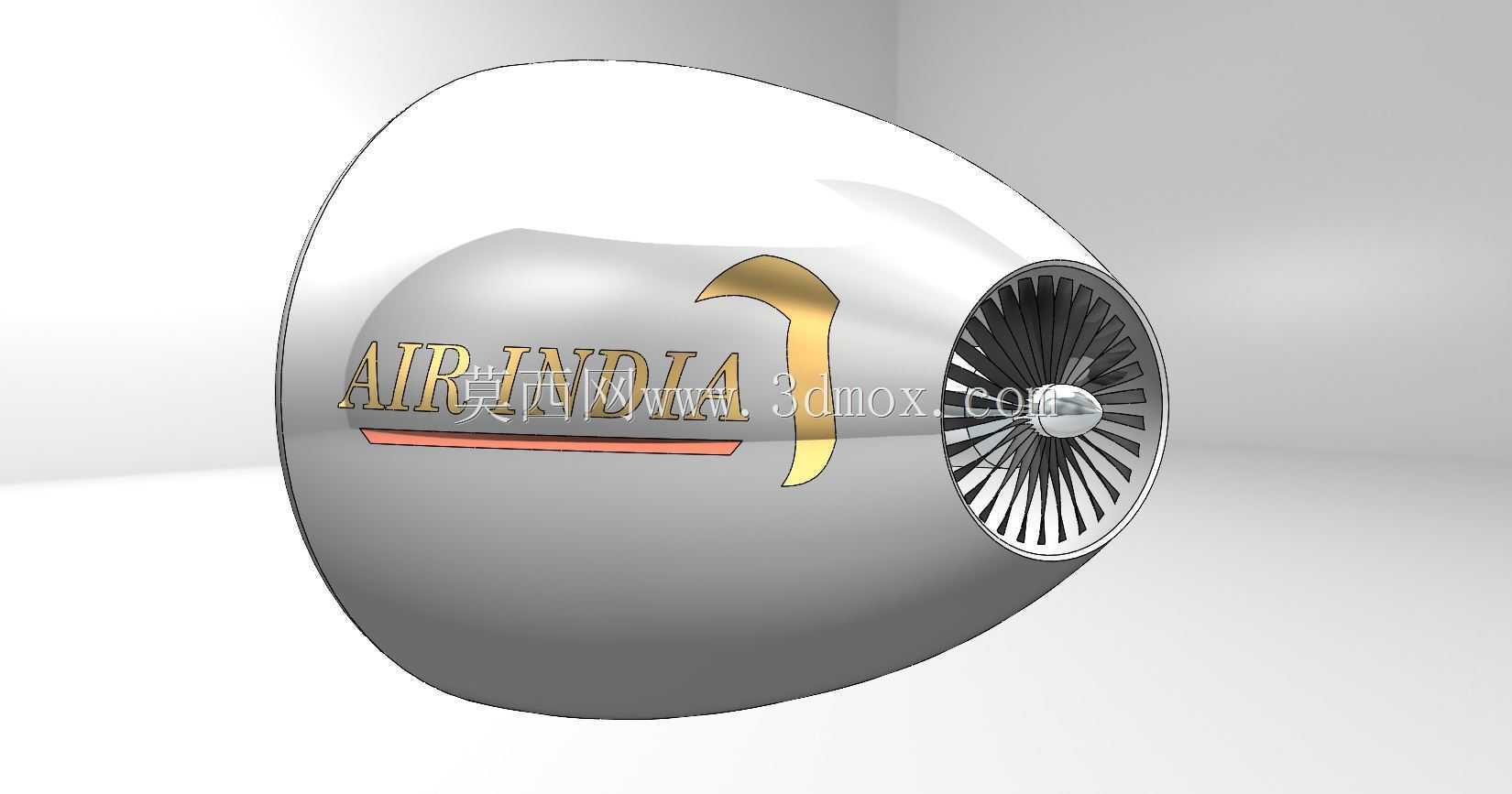

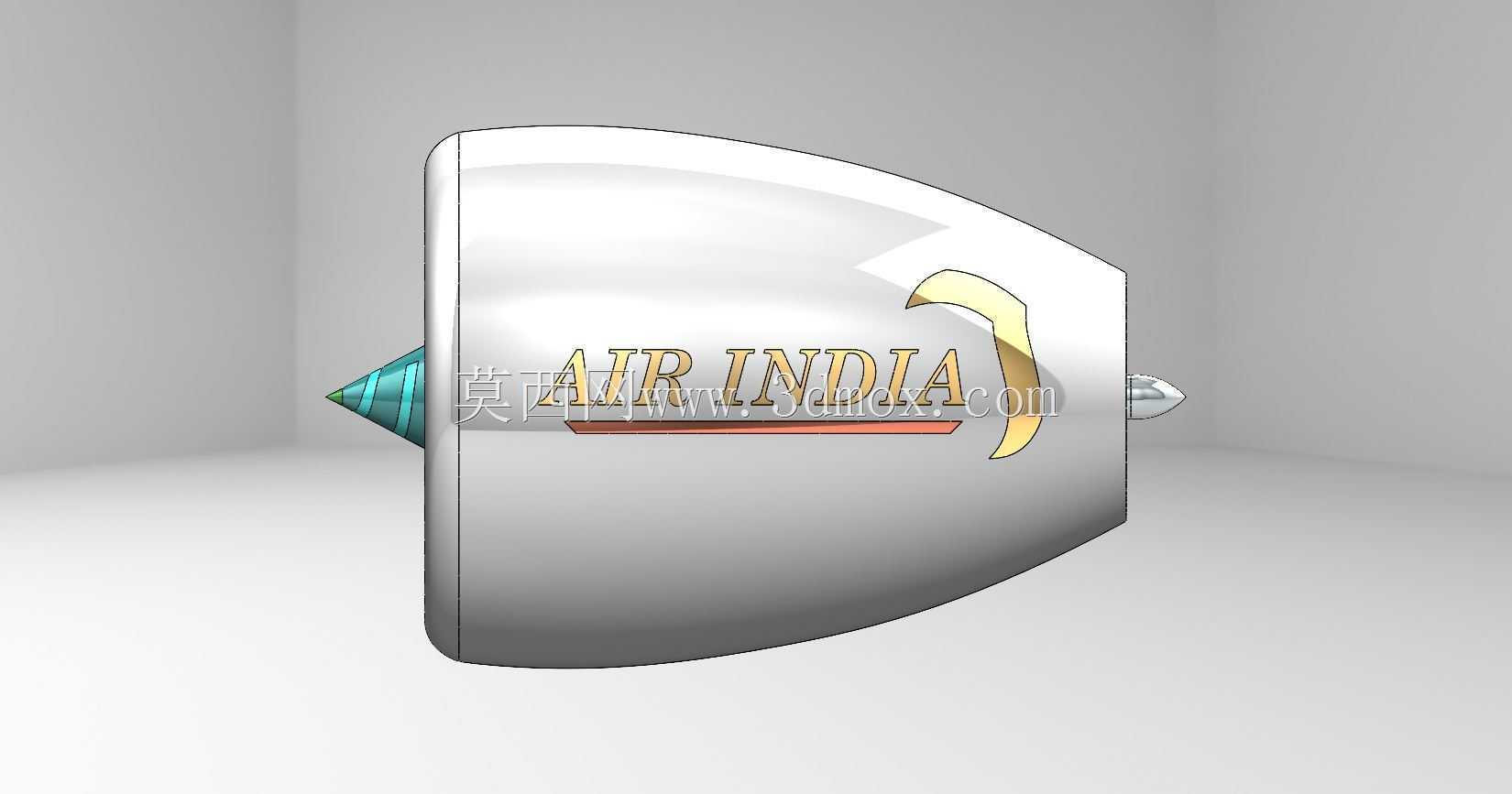

　　压气机区域通过多层叶片阵列表现轴向压缩过程，固定叶片与旋转叶片在视觉上形成交替排布，用于说明动能向压力能转换的基本逻辑。燃烧室段以环形壳体表达，外形相对饱满，为燃油喷射、混合气形成和高温燃气膨胀提供空间；虽然数模侧重外观，但壳体直径变化、连接环带和分段轮廓仍保留了热端部件的体量关系。后部涡轮段与压气机在原理上共轴联动，高温燃气推动涡轮叶片旋转，再带动前端风扇和压气机工作，尾喷段则通过逐渐收敛的型面提高排气速度。

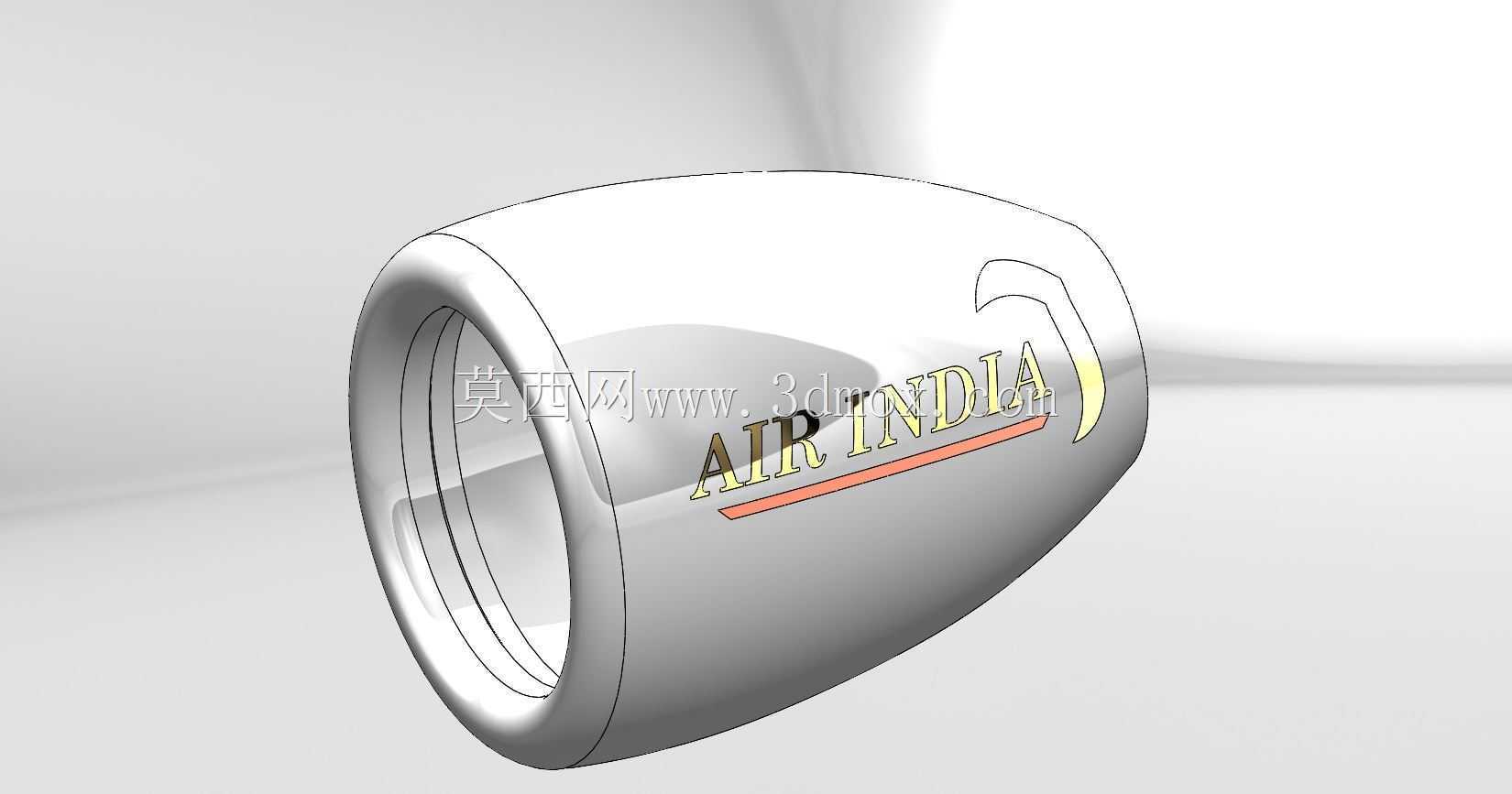

　　安装边界方面，该模型可作为飞机短舱内部动力包的展示核心，前端进气面需与短舱唇口保持同心，外侧壳体与机翼吊挂或机身安装节之间预留维护、管路和防火隔离空间。若用于虚拟装配，应重点核对发动机最大外径、轴向长度、吊挂连接位置、地面净空以及进气面与机身/机翼的干涉关系；风扇属于大尺寸旋转部件，模型外轮廓到短舱内壁的径向间隙、叶片前缘到进气罩的轴向距离都需要在后续详细设计中结合转速、热膨胀和振动裕度进一步校核。

　　在建模表达上，回转类壳体适合采用旋转特征建立基础曲面，再通过圆周阵列完成叶片和环形结构；复杂叶型可先绘制单叶截面与引导线，再以扫掠或放样生成叶身，最后按叶片数量阵列。外壳分模线、环形加强边、尾喷口收敛面和中心锥曲面需要保持连续，避免展示状态下出现折光突变。整体数模既保留航空发动机的识别特征，也把推力产生、气流压缩、燃烧做功和涡轮驱动等关键功能集中在同一结构中，便于结构设计人员在方案沟通、原理讲解和外观评审时快速理解动力装置的组成逻辑。
