喷气发动机低旁通离心叶轮结构

　　该结构面向小型喷气动力装置的低旁通压气段，核心是一类带密集曲面叶片的离心式叶轮。实际装配中，它位于进气道之后、燃烧室之前，负责把轴向进入的空气加速并转为高压径向气流；旁通比例较低时，压气机出口能量更多进入主燃烧室，因而叶轮效率、叶尖间隙和流道连续性对整机推力与油耗都很敏感。

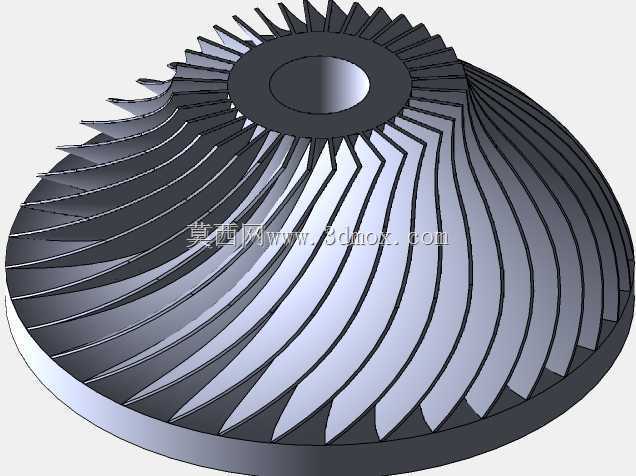

　　从外形看，零件整体呈盘状，中心设置带沉孔的轮毂安装区，外缘布置一圈沿周向均匀分布的弯曲叶片。叶片从轮毂附近向盘缘延伸，型面同时具有径向高度变化、周向弯曲和轴向扭转，不能简单用直纹面或等厚板代替。相邻叶片之间形成逐渐扩开的流道，空气在旋转离心力作用下被甩向外侧，随后进入扩压器完成减速增压。模型中叶片数量较多，目的是在有限外径下提高流道控制能力，降低气流分离风险；但叶片过密也会增加摩擦面积和加工难度，因此叶厚、叶距和出口角需要在压比、流量与强度之间折中。

　　设计这类叶轮时，首先要确定安装轴线、轮毂孔径和盘体外径。中心孔承担与轴系的定位和扭矩传递，孔周材料厚度不能过薄，否则高转速下孔边应力集中明显。盘体背面与轴端、锁紧螺母或挡圈之间需要保留装配空间，前端则要与进气导风区域保持连续过渡。叶片前缘不能与进气机匣发生干涉，叶尖与外罩之间还要保留均匀的微小间隙；间隙过大将造成回流泄漏，过小则在热膨胀和振动后可能擦壳。

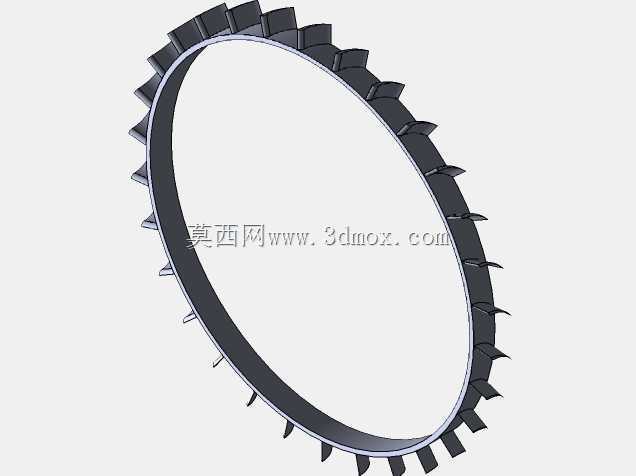

　　曲面构建思路通常先建立子午流道，确定轮毂线和轮盖线的走向，再按周向布置叶片骨线。骨线从进口低半径处的近轴向方向，逐渐转到出口处接近径向或后倾方向。叶片压力面和吸力面通过厚度分布生成，前缘应圆顺，尾缘则相对较薄，以减少出口尾迹。若采用螺旋、平面截切或扫掠方式成型，需要反复检查相邻叶道是否封闭、曲面是否褶皱，以及扩压器定子叶片是否能按相反角度正确衔接。离心压气机的转子与扩压器之间不是独立零件，出口气流角若与定子导叶角度不匹配，会在交接区产生冲击和旋涡，直接降低增压效率。

　　工程应用中，这类叶轮常见于小型涡喷、涡轴辅助动力、航空试验设备以及高转速压缩单元。工作时转速高、载荷循环频繁，盘心受离心拉应力，叶片受气动弯曲和振动激励，流道表面还要承受气流冲刷。结构建模不能只追求外观叶片排列整齐，还要关注根部圆角过渡、盘体厚度衰减、叶尖轮廓与外罩的同心关系。根部若形成尖角，三维数模转入加工或有限元分析时会出现应力奇异；盘背若缺少台阶与定位面，装配后转子跳动也难以控制。

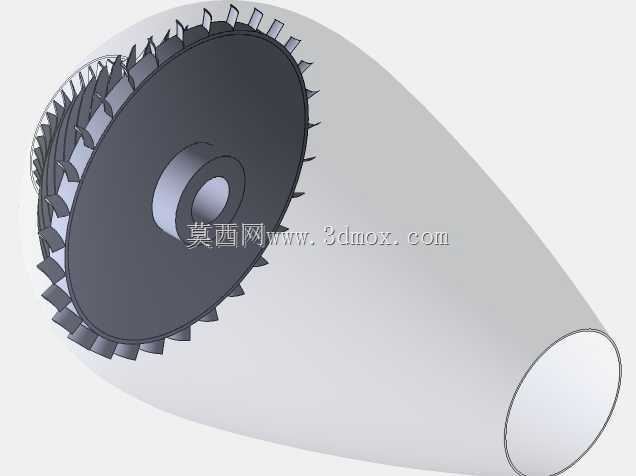

　　安装边界上，前端进气区需保证气流平顺进入叶道，避免突兀台阶造成进口畸变；外侧径向出口应对准扩压器或蜗壳入口，使高速气流能够连续扩散。中心轴线、端面定位面和锁紧区域要同轴，叶片外缘相对基准孔的圆度决定了叶尖间隙是否均匀。对于试制环节，该类曲面适合五轴铣削或精密铸造后再修型，数模中应保留可测量的基准孔、端面和叶尖轮廓，便于后续做动平衡、气动测试与间隙检查。整体结构虽然呈现为一个盘形零件，但它承担的是进气、加速、导流和压力建立的连续功能，任何叶道角度、根部过渡或装配边界处理不当，都会在高转速运行中放大为效率损失、噪声增加甚至结构失效。
