入门级涡喷航空发动机简化结构

　　这套简化涡喷发动机结构，面向航空动力入门结构认知与教学演示场景搭建，整体保留轴流式喷气推进装置最核心的气动外形与转子布局，剔除了真实军用、民用涡喷发动机上复杂的燃油调控、冷却管路、密封附件与多级压气机涡轮结构，非常适合刚接触航空动力三维建模的结构工程师梳理喷气推进的基础逻辑，也可用于航空科普展项、高校航空概论课程的教具演示、小型航模动力方案的概念参考。

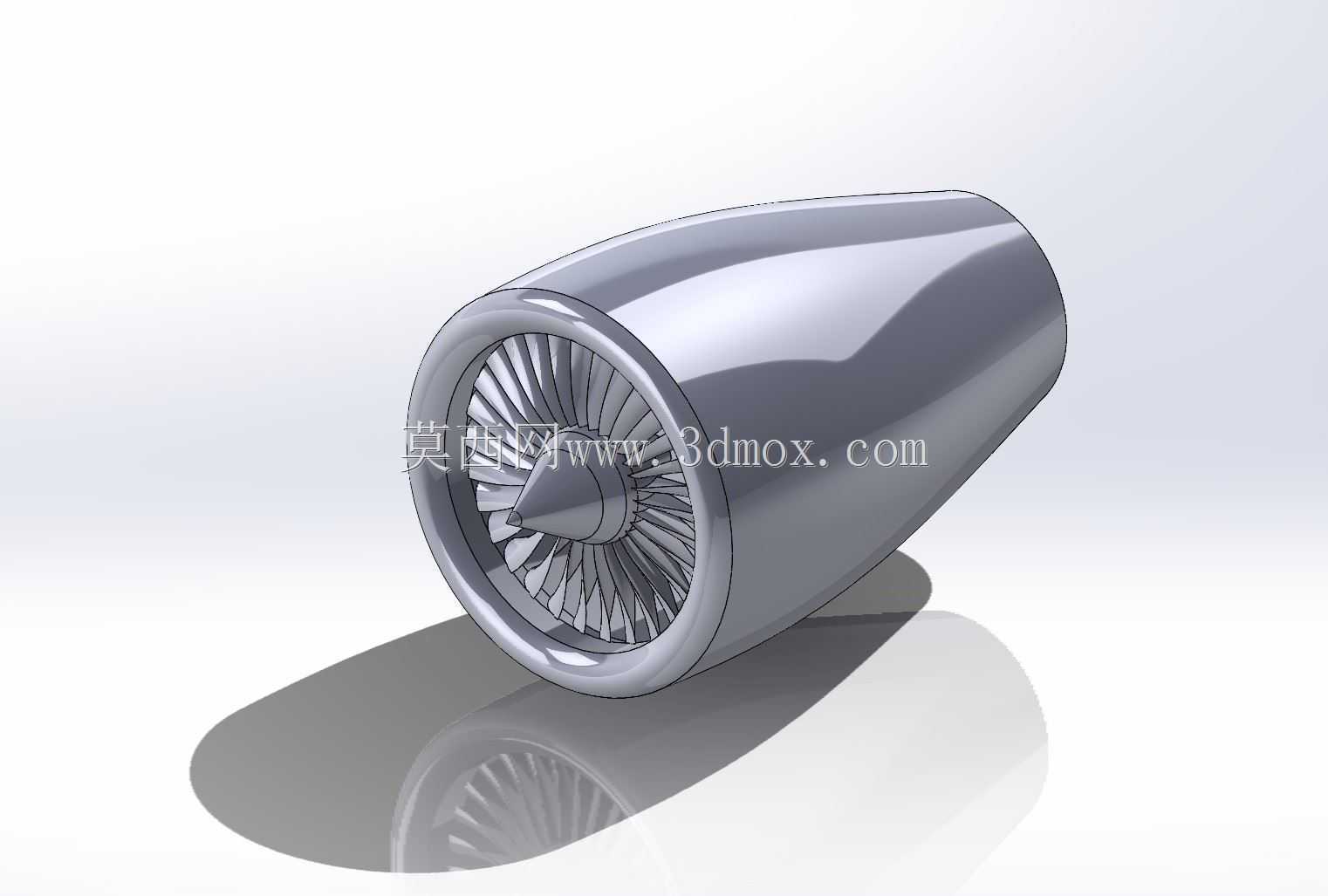

　　从实际工程用途来看，该结构完整复现了涡喷发动机进气整流、叶轮做功、尾喷排气的核心通路：前端锥形整流罩引导来流平顺进入叶轮区域，环形排布的叶片构成基础压气转子，气流经转子增压后汇入后部收敛型筒体，最终从尾端喷出形成反作用推力；虽然该简化结构未设置燃烧室、高压涡轮等真实热端部件，无法直接作为可运行的热机使用，但完全可以用来演示喷气推进的气流走向、转子与静子的装配位置关系、发动机短舱的流线型包覆逻辑，在航模设计前期，也可参照该外形轮廓规划模型飞机的发动机舱安装空间，校核进气口迎风面积与机身尾部的匹配关系。

　　设计思路上全程遵循入门建模的轻量化原则：所有回转类主体结构优先采用旋转特征生成，从前端进气唇口到尾部喷口的整条外母线顺滑过渡，没有突兀的台阶与棱角，既符合航空动力装置减阻的气动设计要求，也大幅降低了特征建模的复杂度；前端叶轮部分采用圆周阵列方式生成均布叶片，叶片型线做了简化的扭转变形，既还原了轴流叶片的基本导气形态，又避免了真实航空叶片复杂叶型曲面的高阶建模难度，初学者可以通过旋转、阵列、抽壳、曲面放样这几个最常用的三维建模命令完成全部结构搭建，在建模过程中就能理解航空发动机“回转主体+周向转子”的典型布局逻辑。

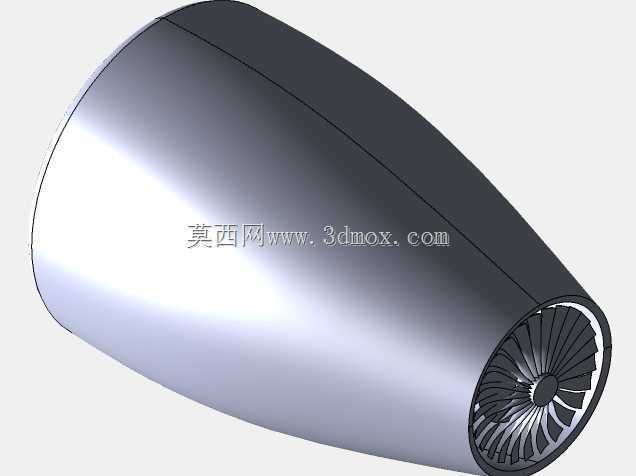

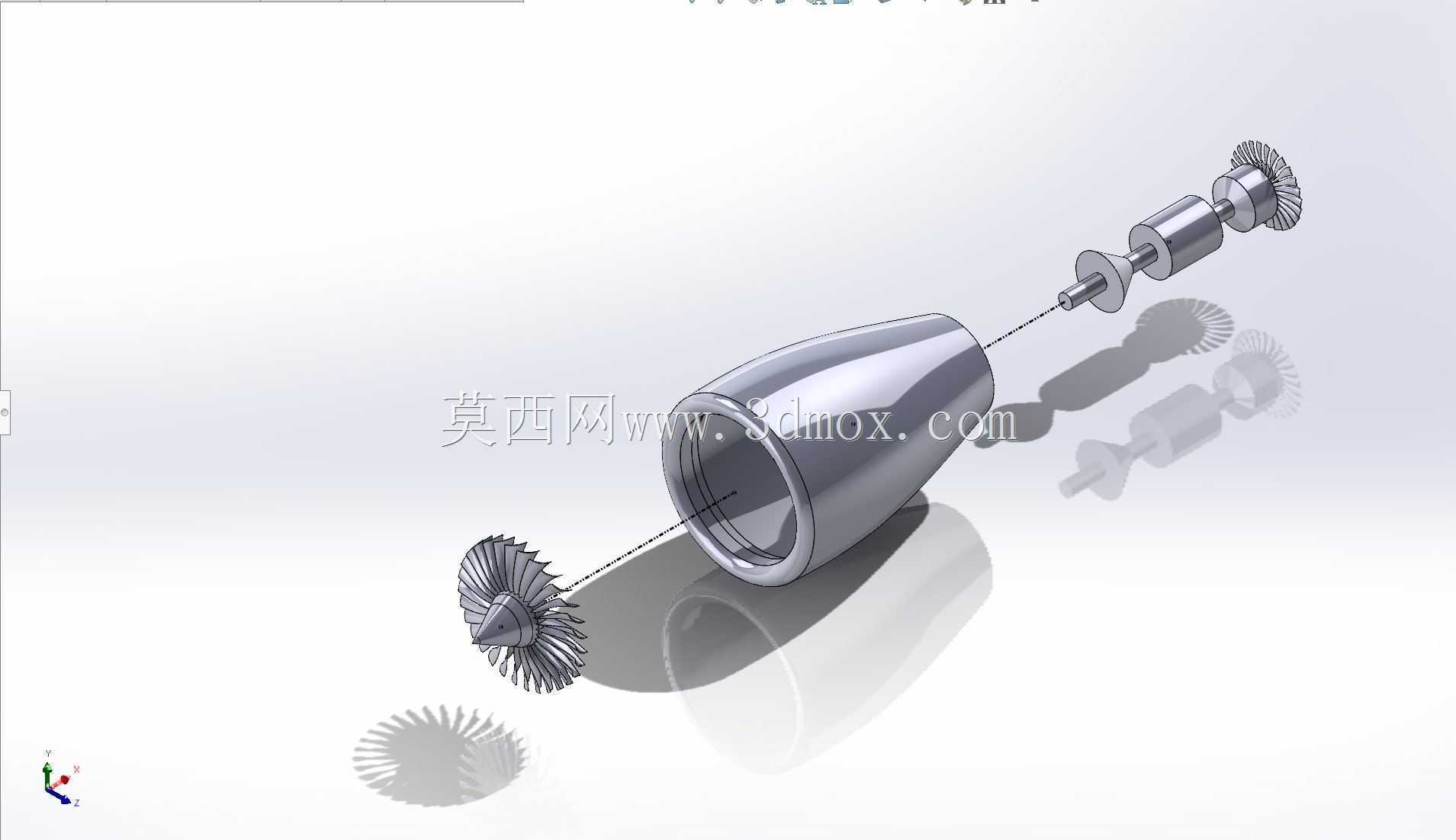

　　外形与安装边界层面，整套模型为同轴回转体布局，轴向总长与最大径向直径的比例参照小型航发短舱的常规比例设置，前端进气口直径略小于筒体最大外径，尾部喷口做收敛收窄处理，整体外轮廓为流线型纺锤形，安装时仅需在筒体外侧预留对应的夹持固定点位即可，不需要额外设计复杂的安装支架；径向边界上，叶轮叶片尖端与筒体内壁保留均匀的微小间隙，既模拟了真实发动机转子与机匣的叶尖间隙设计，也避免了建模过程中出现特征干涉；轴向装配关系上，整流罩、叶轮转子、筒体、尾喷段全部共用同一根中心轴线，装配时仅需完成轴向定位与周向止转即可，没有复杂的多轴配合要求，初学者完成装配后可以直接做转子绕主轴旋转的运动仿真，直观观察叶轮转动时的气流引导效果。

　　在实际教学场景中，这套结构还可以延伸做多种拓展练习：工程师可以在现有筒体基础上拆分出压气机段、燃烧室段、涡轮段的分区轮廓，逐步补充真实涡喷的热端结构；也可以基于现有外曲面生成发动机短舱的挂载接口，匹配无人机或航模的机身安装位；即便作为纯外观展示模型，其金属质感的流线型筒体与细密叶轮结构，也能清晰呈现喷气发动机最具辨识度的外观特征，帮助刚接触航空机械的从业者快速建立涡喷动力的基础结构认知。
