涡喷航空发动机剖视结构三维造型

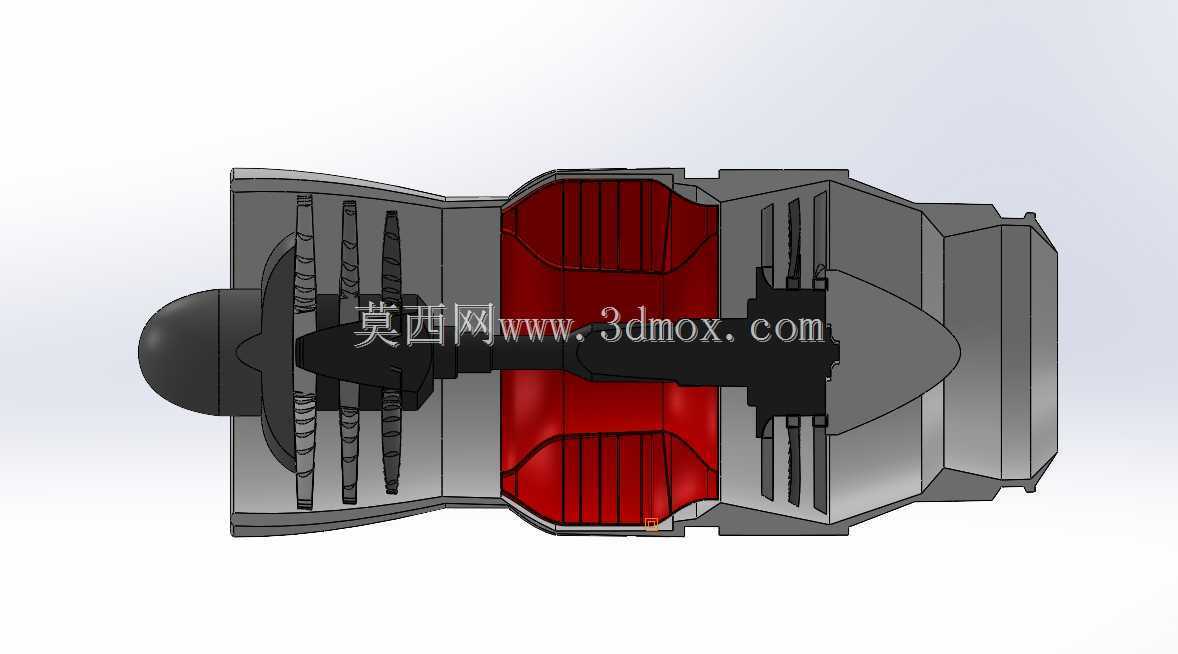

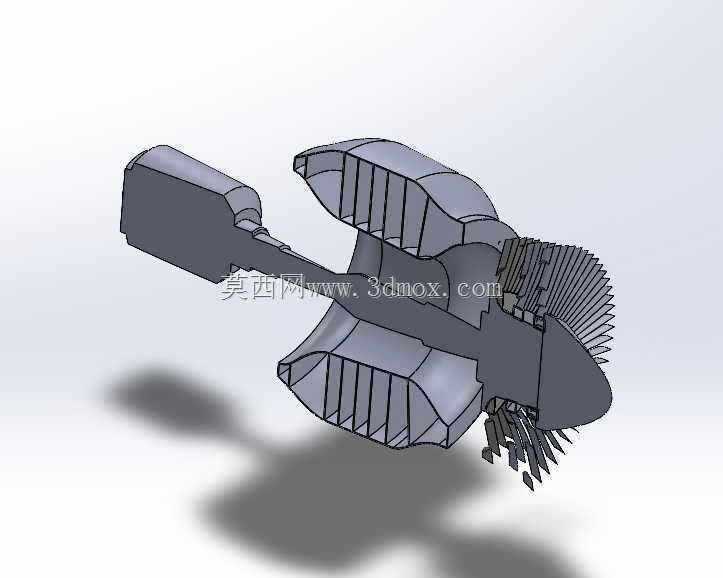

　　这套三维造型围绕单转子涡轮喷气发动机展开，采用纵向剖切的表达手法，把平时封闭在机匣内部的气流通道、叶盘排列、燃烧区段和轴系支撑关系直接呈现出来，适合航空动力原理教学、航发结构认知以及机械方案评审时使用。剖切后可以清楚看到从前到后的基本布局：前端进气锥引导来流进入多级压气机，压气机叶片沿轴向逐级压缩空气；中段红色区域对应燃烧室，压缩空气与燃油混合后形成高温燃气；后段涡轮叶片从燃气中提取功率，通过中心轴带动前端压气机旋转，剩余燃气从尾喷管加速排出产生推力。

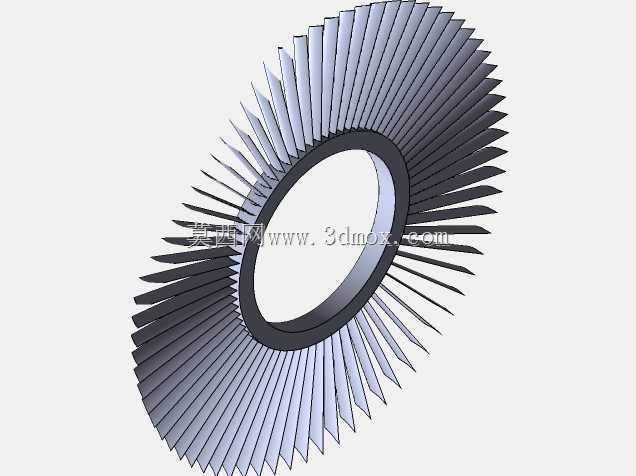

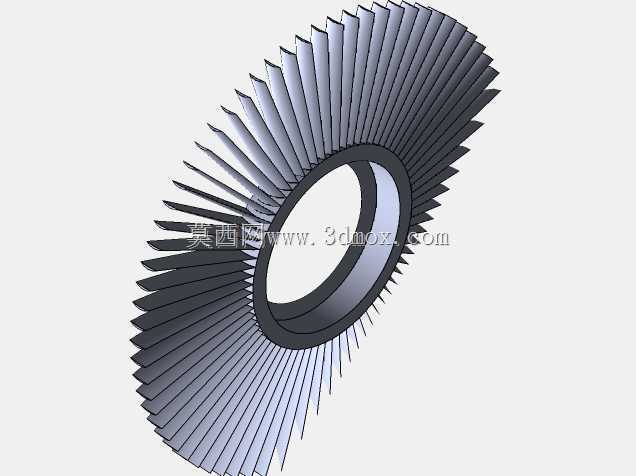

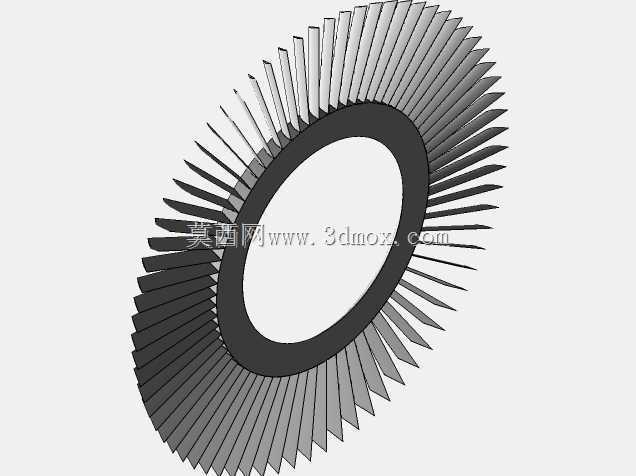

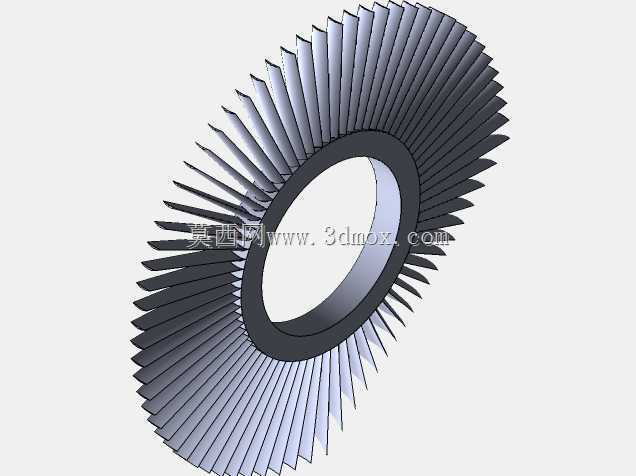

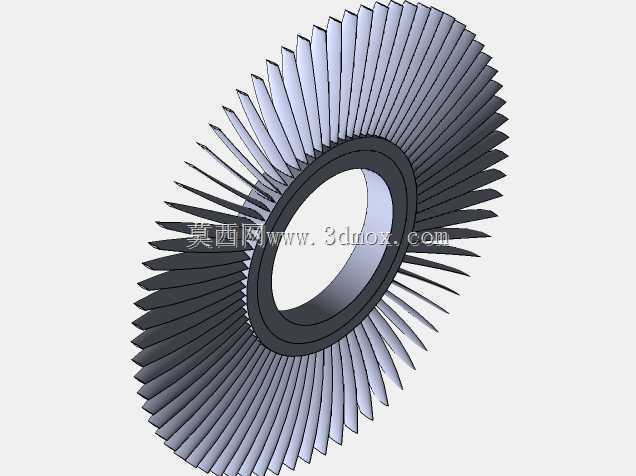

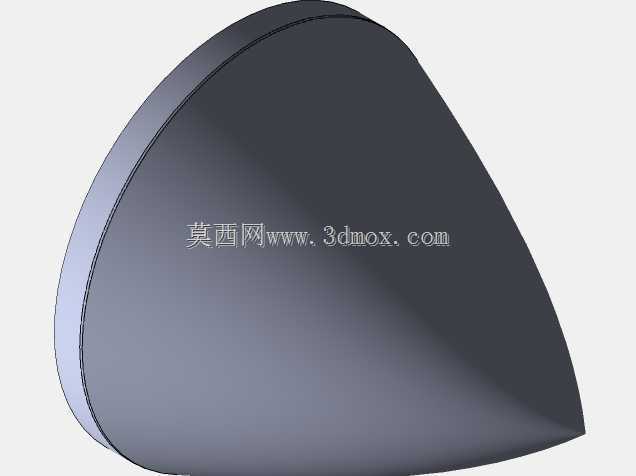

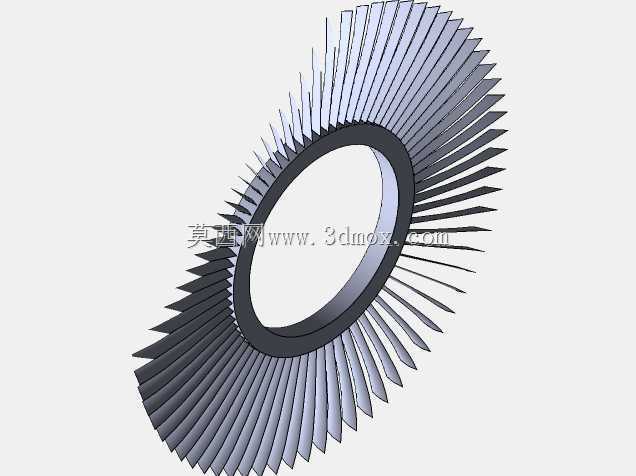

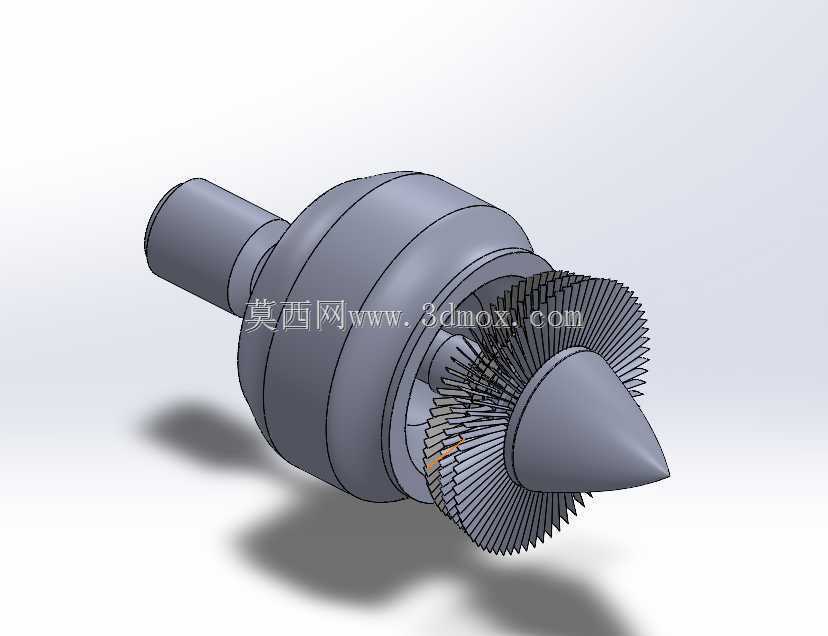

　　从结构设计角度看，模型把发动机最核心的同轴关系放在了首位。进气锥、压气机轮盘、涡轮盘和尾喷管内锥围绕同一根主轴布置，转子的轴向跨度较大，因此在建模时需要重点控制各段回转体的同轴度，避免叶尖与机匣之间出现不均匀间隙。压气机部分采用多级叶片阵列，叶片沿周向均布，叶型从前往后随压缩比变化而调整高度和安装角；这部分在三维软件中通常通过草图绘制叶根轮廓、旋转生成轮盘、再用圆周阵列完成整级叶片，阵列数量和角度必须与机匣内环匹配。

　　燃烧室区段用醒目的红色壳体区分，既便于剖切展示，也突出了热端部件在整机中的位置。实际发动机中，燃烧室要承受高温高压燃气，壳体、火焰筒、燃油喷嘴和旋流结构之间存在复杂的配合与冷却需求；本造型更偏向结构原理表达，重点还原了腔体容积、轴向位置以及与压气机、涡轮的衔接边界。对于教学和方案演示而言，这种处理能够让观察者快速理解空气被压缩、进入燃烧室、再冲击涡轮的完整路径，而不必被过多细小管路分散注意力。

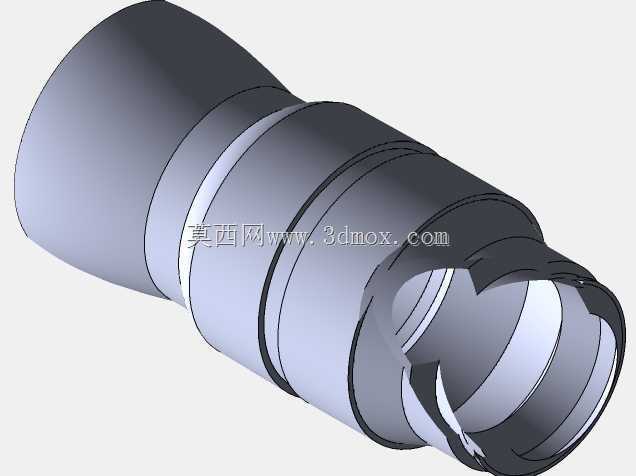

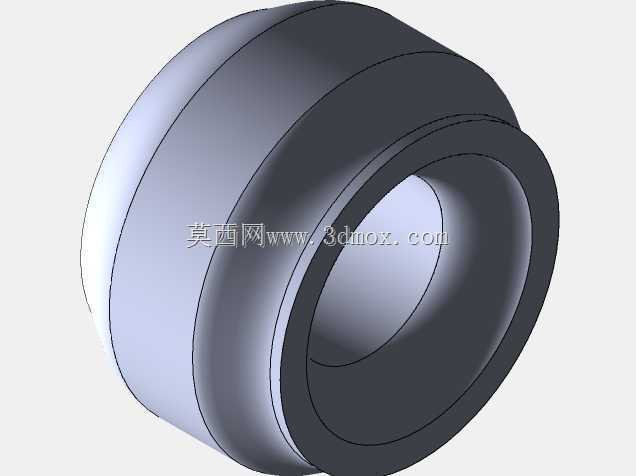

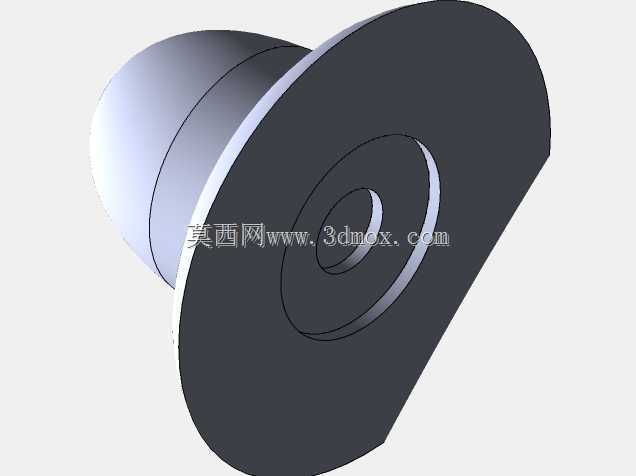

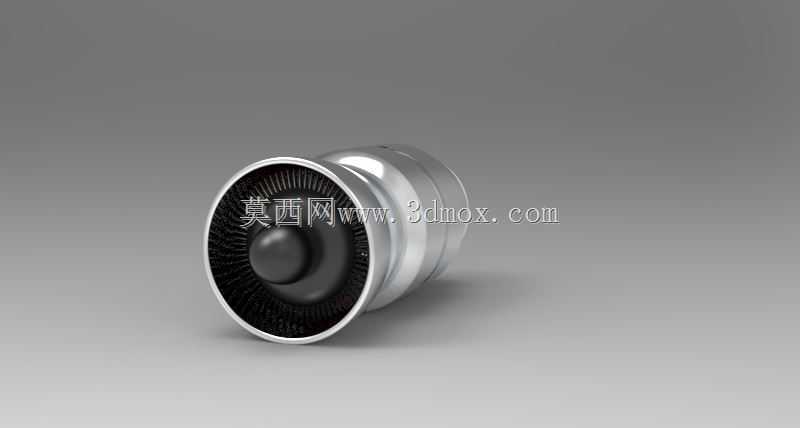

　　机匣外形采用分段式回转壳体，外部轮廓从前到后呈现进气段、压缩段、扩压燃烧段和排气段的直径变化。壳体上保留了连接边、安装边和局部加强结构的造型语言，便于在装配中表达各模块之间的对接关系。尾喷管采用收敛式通道，内壁向出口逐渐收缩，与中心尾锥共同形成环形排气截面；这一段的型面直接影响燃气排出速度和方向，建模时应保证内流道曲面连续过渡，避免出现台阶或突变。

　　在安装边界方面，整机属于细长回转式动力装置，外形尺寸主要由轴向长度、最大机匣直径和进出气端接口决定。布置到飞行器或试验台架时，需要在机匣外侧预留支撑节、安装抱箍或吊挂点的空间，同时保证进气口前方无明显遮挡，尾喷口后方保留高温排气距离。转子两端的支撑位置应靠近轴承座，轴系跨距与悬臂比例要合理，否则在高速旋转工况下容易带来振动和临界转速问题。

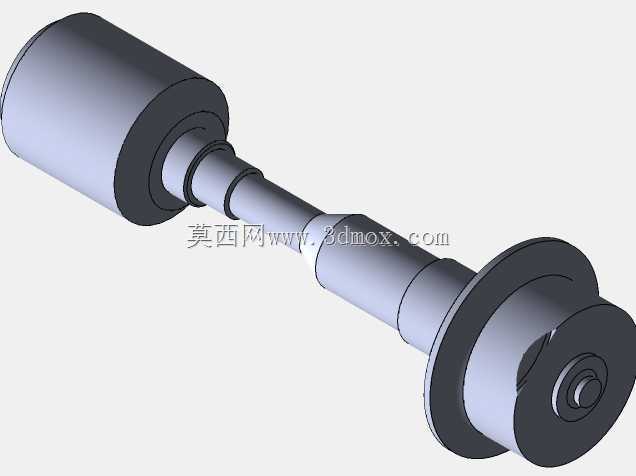

　　建模过程中还需要注意静子与转子的层级划分。机匣、进气罩、尾喷管、燃烧室外壳属于固定件；主轴、压气机盘、叶片、涡轮盘和锁紧件属于旋转件。两类零件在装配里应分别建立子装配，既方便检查叶尖间隙，也便于后续做爆炸视图或运动示意。叶片与轮盘之间可按整体叶盘思路处理，也可保留叶片根部装配关系，具体取决于模型用于外观展示、结构讲解还是进一步工程细化。

　　从实际用途看，这类剖视航发模型并不追求完全符合某一型号的实测尺寸，而是强调动力流程和结构层次的可读性。它可以用于航空航天课程中的发动机原理演示，也可以作为机械设计人员练习回转体建模、叶片阵列、复杂壳体剖切和大型装配管理的案例。若后续要提升工程深度，可在现有基础上补充轴承、密封、润滑管路、燃油喷嘴、火焰筒气孔和外部附件机匣；若用于展示，则可继续优化剖切面材质、热端配色和内部流道标注，使压气机、燃烧室、涡轮三段功能边界更加直观。
