立方星微型卫星主体框架结构设计

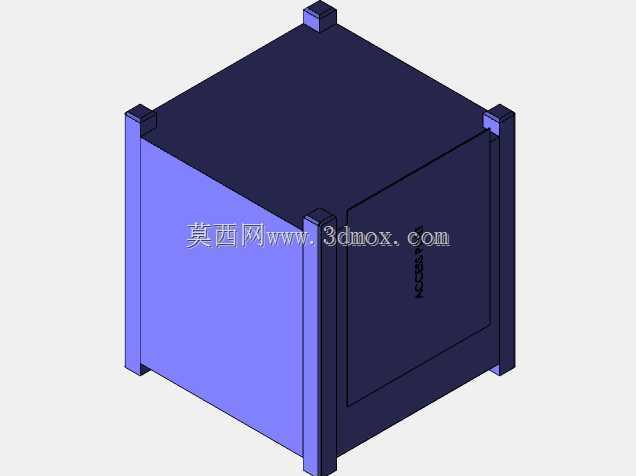

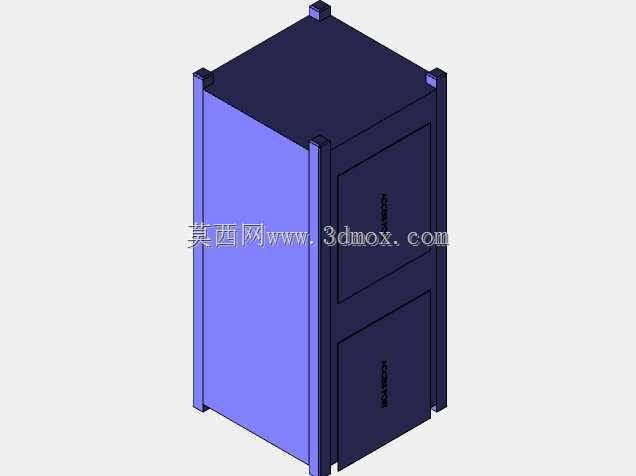

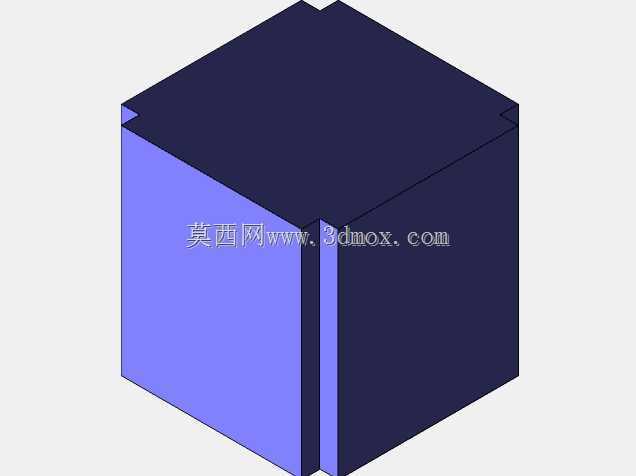

　　这套三维结构围绕立方星整星装配边界展开，主体采用规整的六面箱体构型，外部轮廓严格贴合加州理工州立大学CubeSat规范第13版的尺寸约束，长宽高方向预留了星箭对接、层板堆叠、外接载荷的安装余量，箱体四个角位设置凸起的定位支脚，上下边缘布置通长的加强凸缘，既作为整星堆叠时的承力接触边，也能在发射段振动工况下分散边角应力，避免薄壁蒙皮出现局部屈曲。

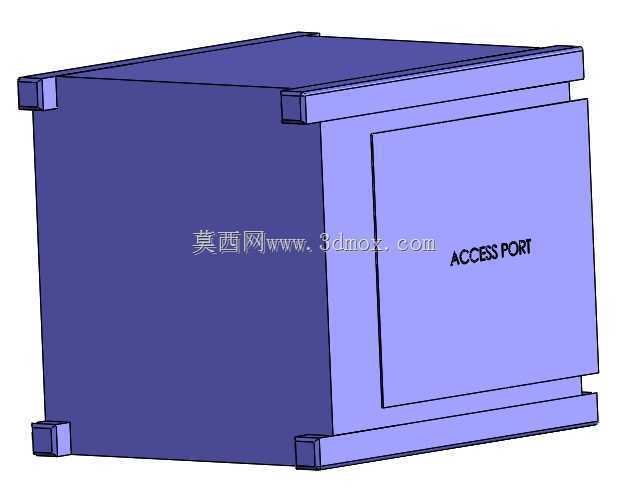

　　从实际航天应用场景来看，这类微型立方星多用于近地轨道的技术验证、空间环境探测、业余通信、对地光学试验等任务，整星需要在有限的包络内集成星载计算机、电源模块、通信板卡、姿控组件、载荷舱等多类子系统，因此框架设计优先保证内部安装空间的规整性：箱体主立面预留大面积平整安装面，侧面标注ACCESS PORT的检修端口区域做内嵌式凹框设计，端口盖板通过周边紧固件与主框架连接，地面总装阶段可直接从该端口完成板卡插拔、线缆接驳、电池更换与功能调试，入轨前的整星测试也可通过该端口外接测试工装，无需拆解整星外蒙皮，大幅缩减总装与测试的工序时长。

　　结构设计思路上，没有采用多余的异形曲面来减重，而是以正交的薄壁筋板构成主承力体系：箱体四个角的立柱作为主传力路径，发射段的轴向过载会通过上下凸缘直接传递到角柱，再分散到两侧的蒙皮与内部安装隔板，蒙皮与角柱之间采用止口搭接的配合方式，既可以保证装配时的定位精度，也能提升箱体的整体抗扭刚度。边角处的小尺寸凸块除了作为堆叠定位的配合特征，还可作为太阳翼、外置天线、姿控磁力矩器的外接安装基点，不需要在主蒙皮上额外开孔破坏密封与结构完整性。

　　安装边界层面，整星外轮廓所有突出特征都控制在立方星标准包络线以内，上下凸缘的厚度、角支脚的伸出尺寸都经过匹配校验，多颗立方星在部署器内并排堆叠时，相邻星体的凸缘与支脚可形成均匀的支撑间隙，不会出现局部点接触挤压蒙皮的问题。箱体内部的安装面预留了标准化的螺孔阵列，不同功能的PCB板、电池组、载荷模块都可按照通用孔位固定，适配不同任务的载荷快速换装：通信任务可在内部预留射频板与天线安装位，光学探测任务可在对应立面开窗安装镜头组件，技术验证任务也可快速加装新研发的MEMS器件试验模块。

　　细节处理上，端口凹框的台阶面可加装密封衬垫，满足地面洁净环境下的防尘要求，箱体所有棱边都做了小尺寸倒角处理，避免总装过程中锐边划伤线缆或操作人员，同时减少应力集中系数。框架的分体式结构设计让各面板可独立加工，无论是采用铝合金铣削还是3D打印增材制造，都能以较低成本完成单件试制，后续结构迭代时仅需修改对应面板的特征，无需改动整星主体框架，适配高校、商业航天团队快速研制微纳卫星的实际需求，整星结构在保证刚度、强度的前提下，最大化利用了立方星标准允许的内部包络空间，为各子系统的布局布线留出充足余量。
