黑黄蜂微型军用侦察无人直升机结构

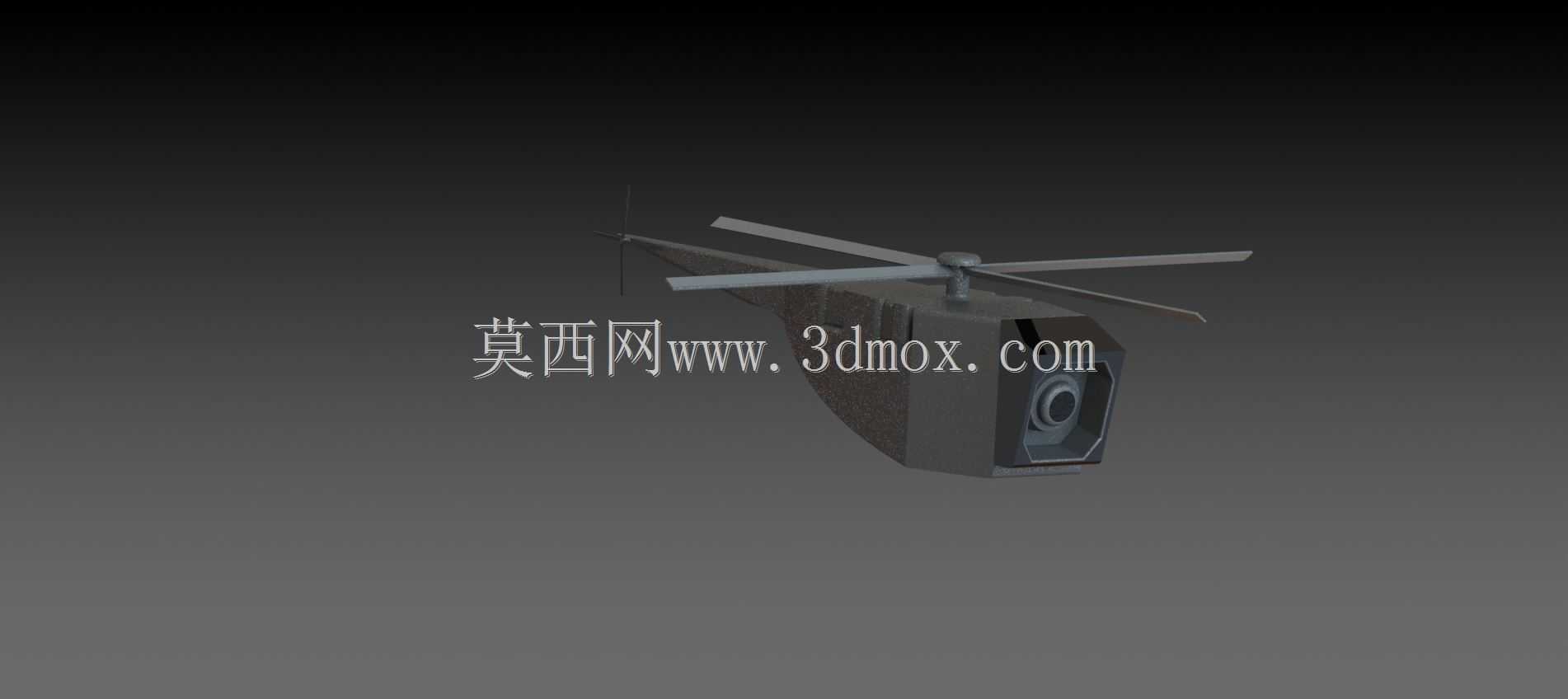

　　该三维结构围绕单兵可携行的微型侦察无人直升机展开，整机采用窄长梭形机身配合顶部双叶主旋翼、尾部细长支撑杆与末端小尺寸尾桨的布局，核心设计目标是在极小起飞重量下维持稳定悬停、低速前飞和狭窄空间内的姿态可控。机身前段集中布置光电侦察载荷，外观上可见镜头窗口与模块化吊舱轮廓，说明该区域需要兼顾视场遮挡、重心布置和地面碰撞防护；中后段容纳电池、飞控板、通信模块及驱动机构，外形由多段折面过渡，既有利于降低建模与小型壳体制造难度，也能在有限截面内安排电路板、线束和固定柱。

　　从使用场景看，这类微型飞行器主要配发给班组或单兵，在建筑物入口、巷道、掩体后方、车辆底部以及复杂地形边缘执行短距离目视外侦察。操作人员不需要搭设大型起降平台，可在手掌或狭小平面上完成起飞，通过地面终端获取实时图像，用于判断房间内障碍、路口威胁或人员位置。由于整机尺寸小、飞行噪声低，它在近距离态势感知中比大型多旋翼更难被发现，也更容易穿过门窗、缝隙和半封闭空间。

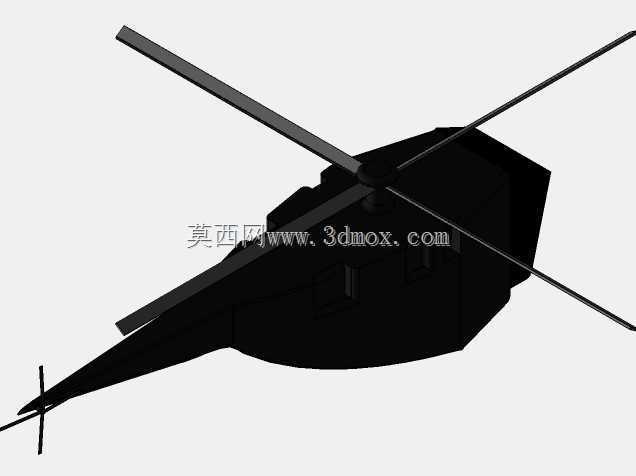

　　结构设计上，主旋翼位于机身重心附近，旋翼轴与机身顶部的连接区需要承受升力、陀螺力矩和着陆冲击。模型中旋翼桨叶呈细长平直形态，适合低雷诺数下的低速飞行；桨毂区域简化但保留了旋转中心与机身的装配关系，便于后续细化桨夹、电机轴和锁紧结构。尾梁从机身后上方延伸，使尾桨远离主旋翼下洗流，同时提供足够的反扭矩力臂；尾梁直径小、重量轻，在三维布置时应重点控制其弯曲刚度与末端质量，避免飞行中产生过大振动。

　　机身下部和前端的棱角区域承担着陆接触与轻微碰撞功能，实际工程中通常会在壳体内侧设置加强筋、电池仓限位筋和电路板安装柱。光电窗口位于机头正前方，外形需要保证镜头轴线与机身基准一致，周围壳体不能进入成像视场；若进一步细化，可在窗口周边增加密封圈、遮光罩和快拆盖板。机身侧面与顶部应预留天线敷设空间，通信天线通常沿尾梁或机身内壁布置，以减少旋翼遮挡并保护脆弱导线。

　　外形尺寸边界方面，该类设备的设计约束不是大载荷，而是口袋级携行和单手投放。整机长度、旋翼直径和尾梁跨度都必须控制在操作人员可快速取出的范围内，储运时还可考虑旋翼折叠或桨叶收纳结构。建模时应把主旋翼旋转包络、尾桨旋转包络和机身最大宽度分别建立参考面，检查悬停状态下桨叶与尾梁、传感器舱、地面之间的安全间隙。机头吊舱的最低点决定着陆姿态，尾部末端则影响后退飞行和侧风姿态下的擦碰风险。

　　功能实现上，飞行器需要完成起飞、定高悬停、前后左右平移、转向、低速穿越和回收等动作，因此结构重心应落在旋翼轴附近偏前位置，使前端光电载荷获得稳定视野，同时避免电池安装后造成明显抬头或低头趋势。电池仓宜靠近机身几何中心，飞控板与惯性测量单元应远离强振动源，并通过减振垫或独立支架与主电机隔离。电机、减速器或直驱机构的安装面要保证同轴度，尾桨驱动路径若采用电机直驱，则尾梁内部主要走信号线和电源线；若采用传动结构，则需补充轴承支撑与张力调节位置。

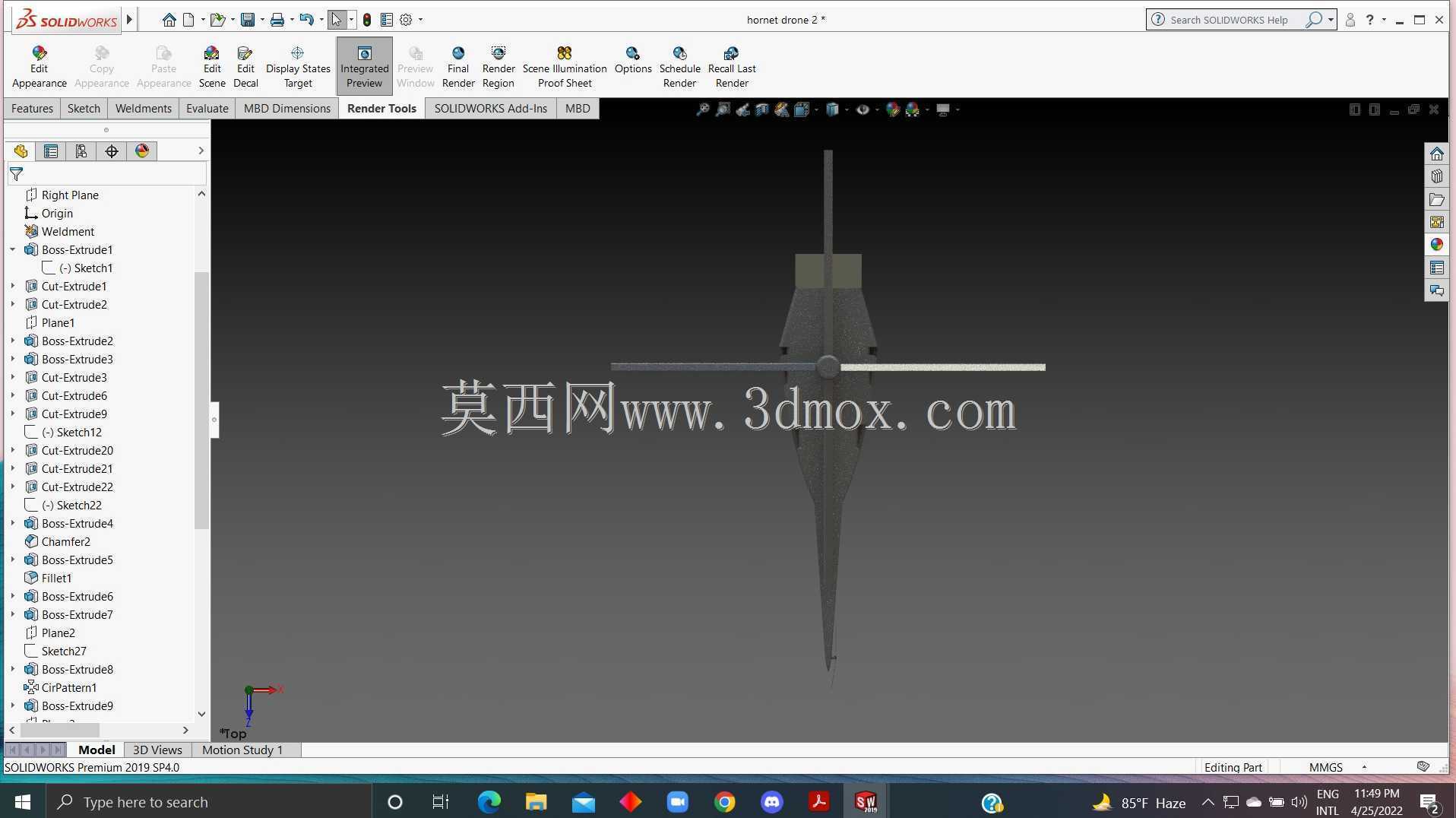

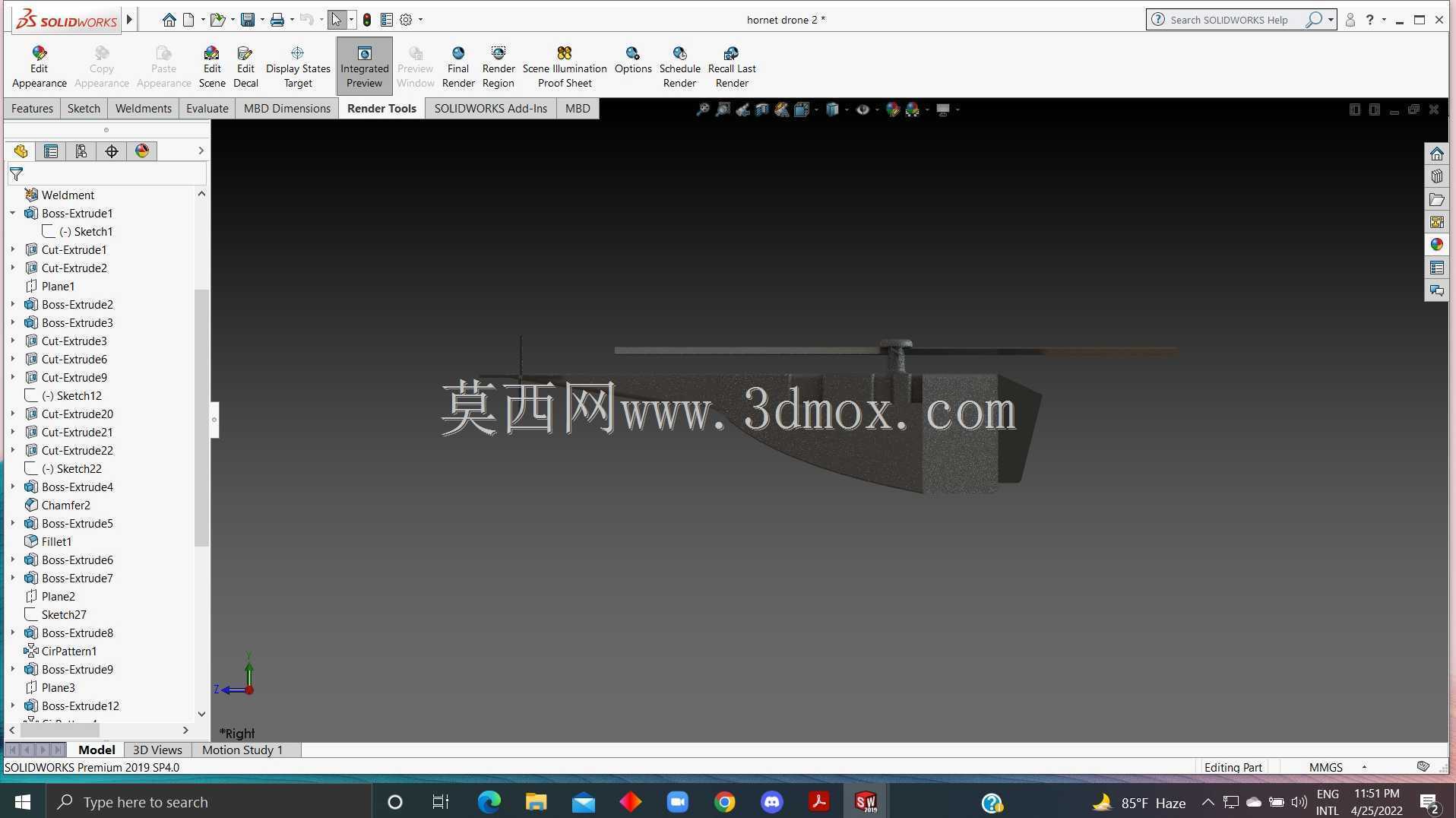

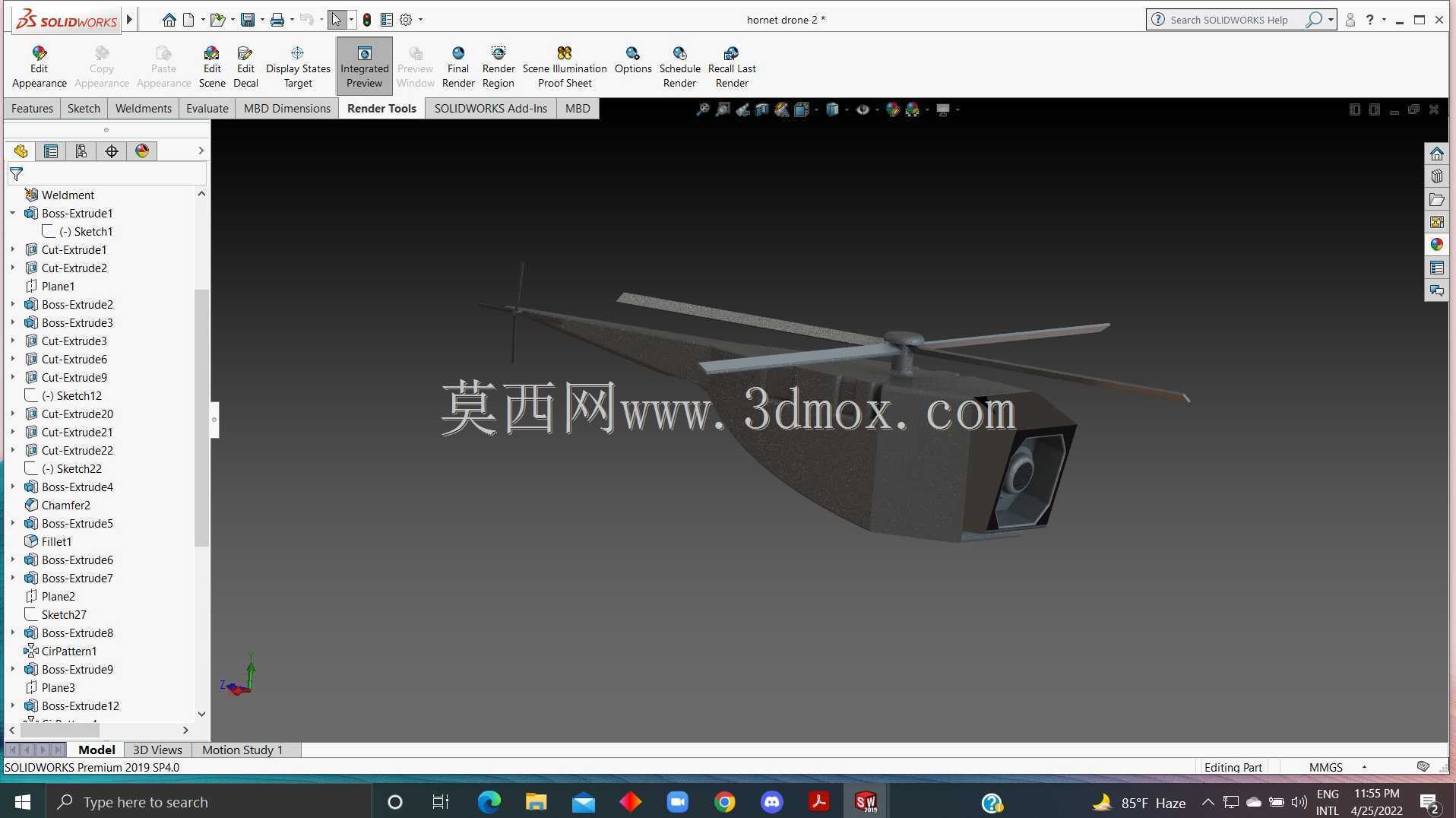

　　从三维建模角度看，当前作品清晰表达了微型无人直升机的总体构型、旋翼位置、尾梁走向和侦察舱外形，适合作为概念结构展示、装配关系讲解和后续详细设计的基础。深化时可继续拆分上下壳体、桨叶、桨毂、电机、电池、镜头模组、尾桨和天线等子件，并在机身内部补充安装孔、卡扣、筋位和线束通道，使外观模型逐步转化为可用于小型无人机工程验证的数字样机。
