简易固定翼长航时无人滑翔机结构

　　这套结构面向低空低速作业场景搭建，采用上单翼加后置尾撑的经典滑翔构型，整体围绕低雷诺数飞行下的升阻比优化展开，没有设置复杂的收放机构与多余气动面，所有部件都以易加工、易装配、易维护为核心原则完成建模。

　　从实际用途来看，这类构型可承担小范围航测航拍、地理信息外业补拍、农田边界巡查、低空气象数据采集、教学飞行试验等任务。长直机翼能够在较低动力输出甚至无动力滑翔状态下维持稳定留空，对起降场地要求不高，适合手抛起飞、滑跑起飞或简易弹射起飞；尾撑式布局把垂尾和平尾后移，在缩短机身主体长度的同时获得足够的尾臂力臂，能够用较小的尾翼面积提供稳定的俯仰与航向修正力矩，降低整机结构重量。

　　机翼部分采用大展弦比矩形翼带小幅翼尖修形的设计思路，翼型厚度沿展向保持均匀过渡，既便于采用泡沫切割、轻木蒙皮或3D打印蒙皮分段制作，也能保证翼面抗弯刚度。机翼与机身顶部通过插接座配合，装配时可先完成机身内部设备布置，再将机翼沿定位槽压入锁定，外场拆解后机翼可单独收纳，运输边界尺寸明显缩小。机翼前缘做了圆滑钝化处理，避免小迎角进场时气流过早分离；后缘预留全段舵面安装位置，可根据任务需求配置副翼或仅保留襟翼增升，简化操纵逻辑。

　　机身主体为细长流线型舱体，头部收窄以降低迎面阻力，内部沿轴向依次规划电池舱、飞控安装台、载荷挂载位与接收机舱，各舱段之间预留隔板安装凸台，布线沿机身下部走线槽布置，避免线缆干扰舵机拉杆运动。尾撑从机翼后方向后延伸，采用双杆或单杆轻量化结构连接尾翼组，撑杆与机身、尾翼的连接处均做了局部加厚，承受着陆冲击与机动飞行时的反复弯矩。垂直尾翼置于平尾中部上方，航向稳定性充足，水平尾翼保持对称翼型，俯仰操纵响应线性，适合新手调试与自动驾驶仪参数整定。

　　尺寸边界方面，整机翼展远大于机身长度，机翼弦长窄而均匀，收纳时机翼可拆卸，尾撑与尾翼组也可沿接口分离，包装后能够放入普通车载运输箱。机身截面高度控制在便携设备舱常见尺寸范围内，底部预留平滑块体，可加装简易滑橇或轮式起落架；起落架接口采用标准螺孔布局，不需要改动主承力结构即可切换起降方式。重心设计区间落在机翼弦长靠前的常规位置，电池可沿舱内滑轨前后移动调整配平，适应不同载荷重量下的重心匹配。

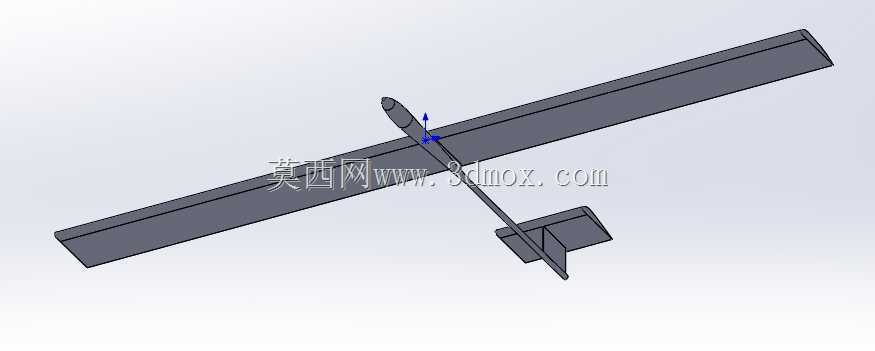

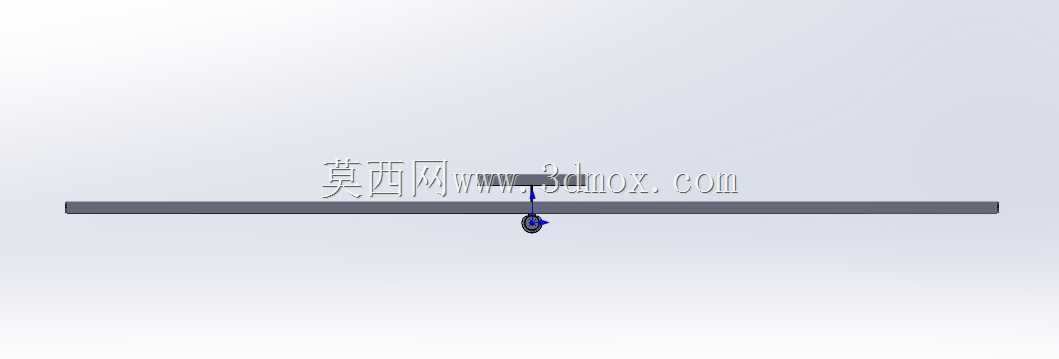

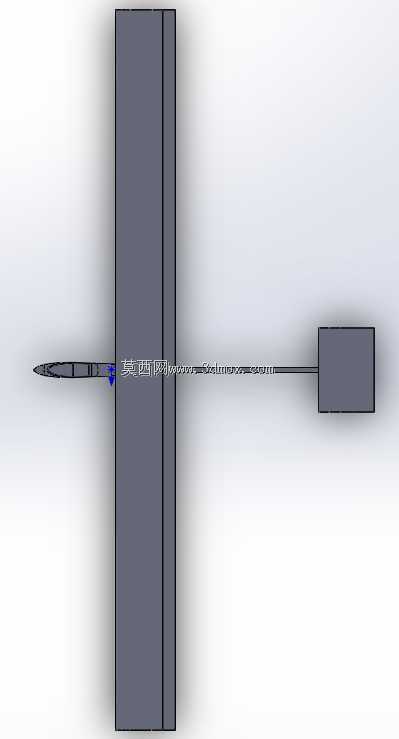

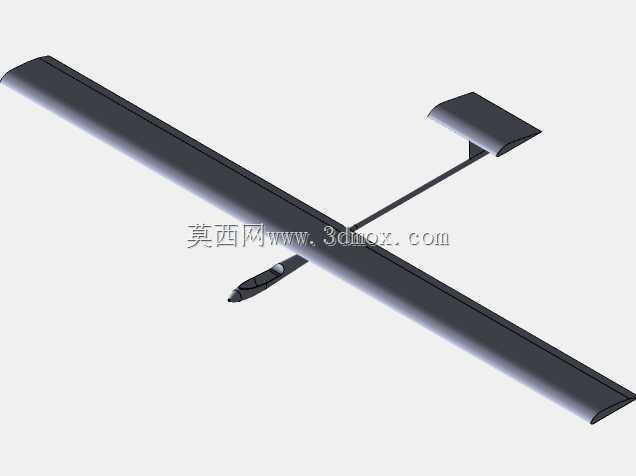

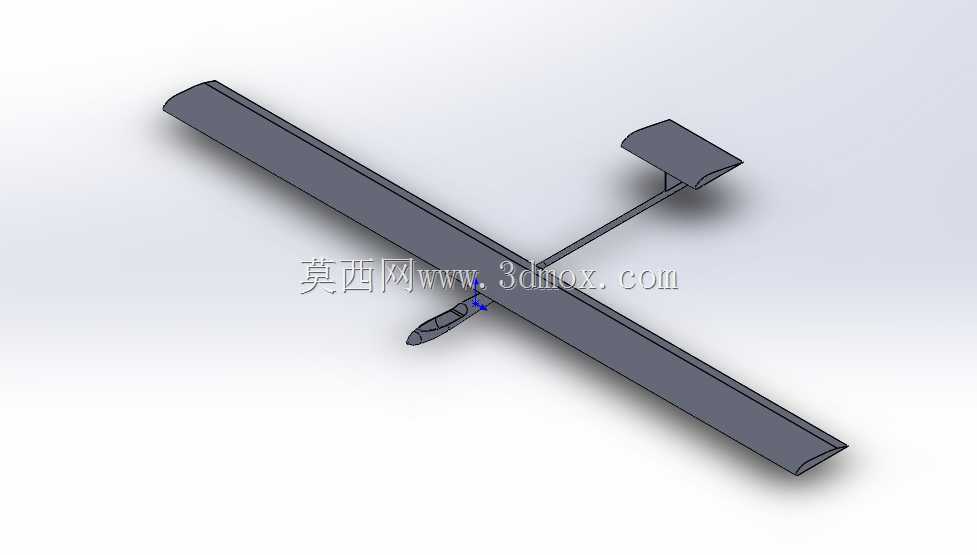

　　建模过程中各部件分模逻辑清晰：机翼、机身、尾撑、垂尾、平尾分别独立成体，配合面预留装配间隙，舵面铰链位置给出连续转轴参考，舵机安装槽与拉杆穿孔均按实际走线方向开出。结构表面没有冗余装饰特征，所有曲面都服务于气动外形与装配定位，工程人员拿到模型后可直接在此基础上细化翼型坐标、补充碳杆加强路径、布置航电设备与起落架，进而推进样机加工与飞行验证。
