前掠翼布局无人验证机结构设计

　　该结构方案围绕小型固定翼无人验证平台展开，采用前掠主机翼配合双尾撑、后置垂尾和平尾的布局形式，主要服务于低速至中高速飞行验证、气动布局对比、飞控参数调试以及教学演示等场景。与常见后掠翼不同，主机翼前缘沿翼展方向向前展开，翼根靠近机身中部，翼尖相对靠前，这种布置使机翼失速过程更容易从翼根区域开始，外翼副翼在较大迎角下仍能保留一定操纵权限，对提升低速机动、抗尾旋和横向控制边界具有实际意义。

　　从整机用途看，该平台可用于观察前掠布局在俯仰配平、方向稳定、滚转响应和阵风扰动下的表现。前掠翼的气动焦点与机翼结构受力路径相对特殊，翼尖靠前会带来明显的气动弹性耦合倾向，升力作用下机翼容易出现扭转放大现象，因此在真实工程中需要兼顾翼梁刚度、蒙皮支撑和接头约束。模型中将主机翼拆分为左右大展弦比翼面，并通过中央翼段形成连续承载路径，便于在详细设计阶段布置主梁、辅梁、翼肋和设备舱。机翼外形保留了较薄的翼型截面和沿翼展变化的弦长，前缘线条连续，后缘区域可预留副翼或襟副翼安装位置，满足后续操纵面拆分需求。

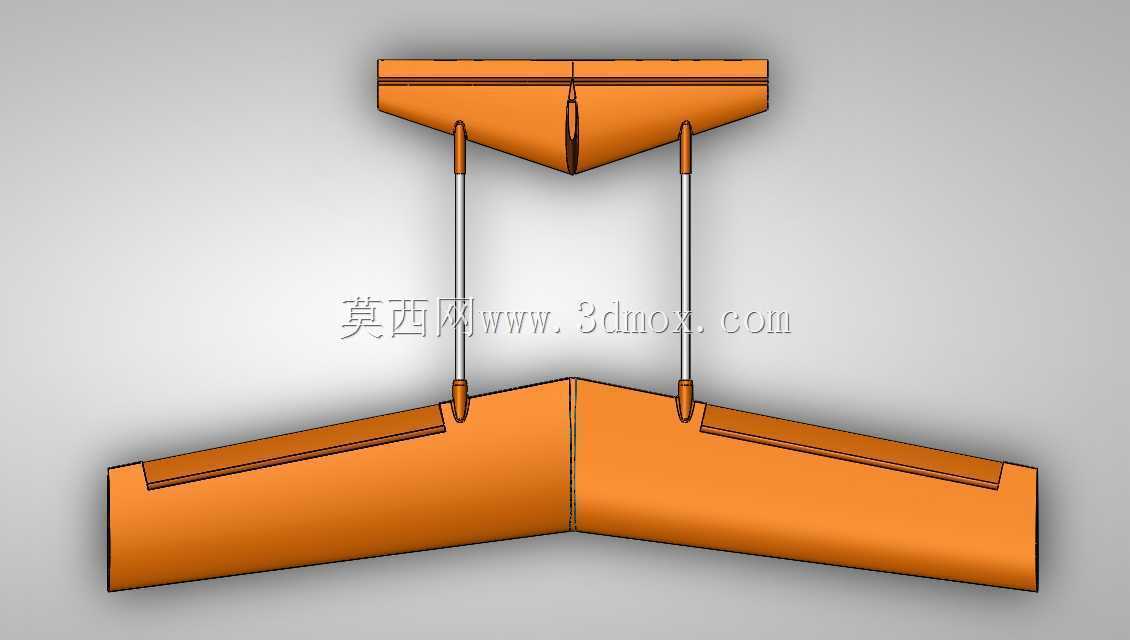

　　尾翼部分没有采用与主机翼直接相连的常规单机身形式，而是通过两根细长尾撑将尾部安定面连接到主机翼后方。尾撑一端接入机翼后梁附近的承力接头，另一端支撑垂尾与平尾，使螺旋桨、动力舱或后置设备能够在布局上获得更清晰的安装空间。双尾撑结构能够提高尾部支撑的横向刚度，减少单根尾梁在偏航和滚转耦合载荷下的扭转；同时，平尾位于机翼下洗场之后，垂尾立于平尾中部，可在方向稳定与结构重量之间取得平衡。建模时尾撑与机翼、尾翼的交点均以接头形式表达，实际制造中可采用碳管、铝管或复合材料杆体，并在翼内设置预埋套、夹紧座和防转结构。

　　外形尺寸方面，整机以大展弦比主机翼为主要边界，翼展明显大于机身长度，机翼前掠角控制在小型验证机可实现的范围内，避免因追求布局特征而过度提高结构刚度需求。主机翼中央区域可作为电池、飞控、接收机、GPS模块和配电设备的布置空间，重心需落在翼根气动中心附近，并为前掠翼带来的配平差异预留调整余量。尾撑长度决定平尾力臂，较长的尾力臂可降低平尾面积需求，但会增加尾撑自重和弯曲载荷；设计时应结合尾部颤振、起降擦地角和运输拆解需求综合确定。

　　安装边界上，机翼与尾撑接头需要承受升力、尾翼弯矩和着陆冲击，不宜仅依靠蒙皮表面连接。较合理的方式是在机翼内部设置横向加强块或贯穿式梁夹，使尾撑载荷传递到主梁区域；尾翼与尾撑端部则通过快拆销、箍座或螺接接头固定，方便外场拆解收纳。若配置后置推进动力，电机座、桨叶安全间隙和尾翼振动隔离需要同步校核；若采用机头牵引动力，则应关注前机身长度对重心的影响以及机翼前掠造成的配平变化。

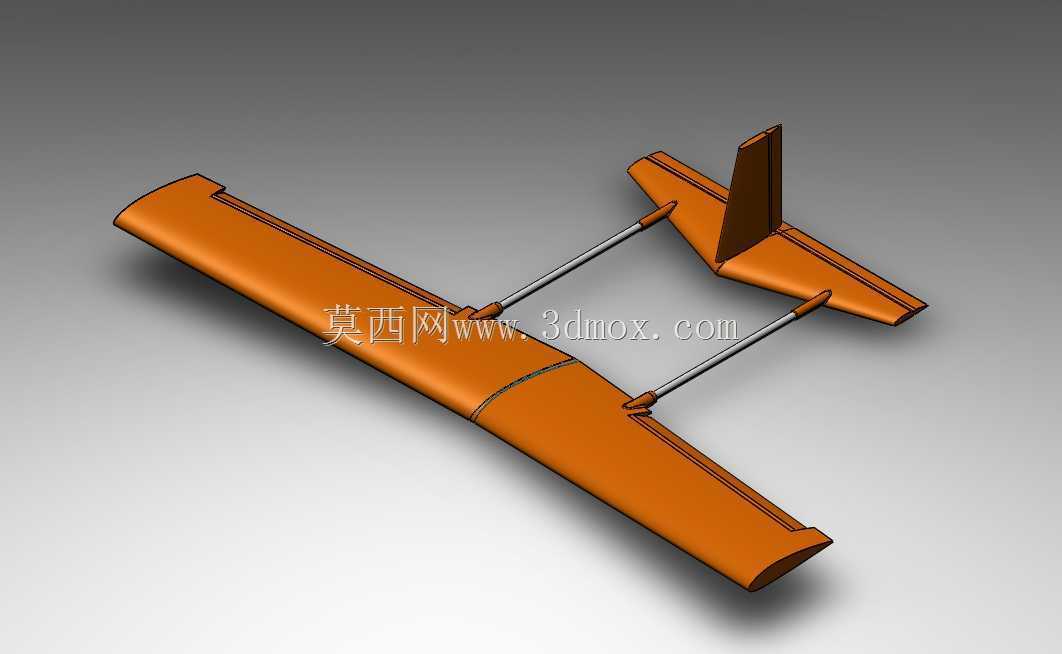

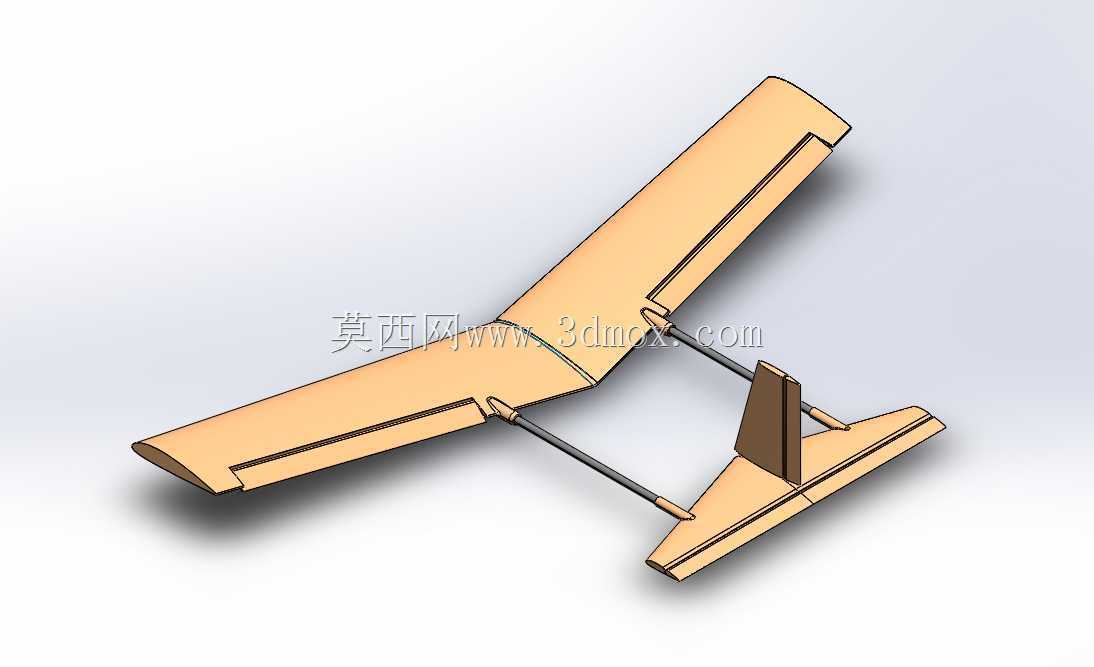

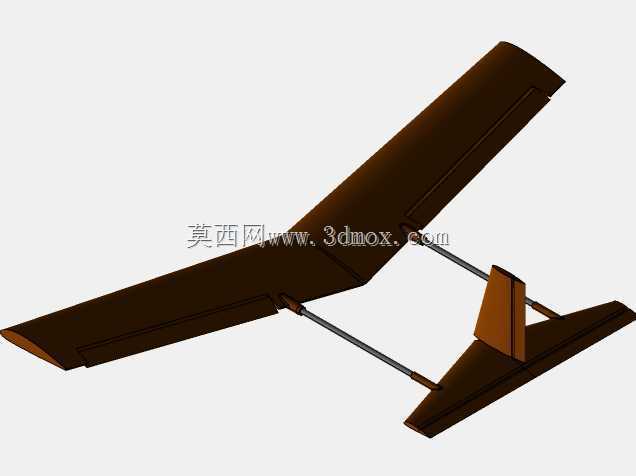

　　该三维结构把机翼、尾撑、垂尾和平尾之间的空间关系表达得较清楚，适合在方案阶段进行干涉检查、气动外形评审、结构分区和装配顺序推演。后续细化时，可在翼面内补充翼肋站位、梁管直径、蒙皮厚度、操纵面铰链和航电安装点，并针对前掠翼的弯扭耦合问题加强翼盒刚度，使概念布局进一步转化为可加工、可试飞的无人验证机。
