多叶曲面螺旋推进桨叶结构设计

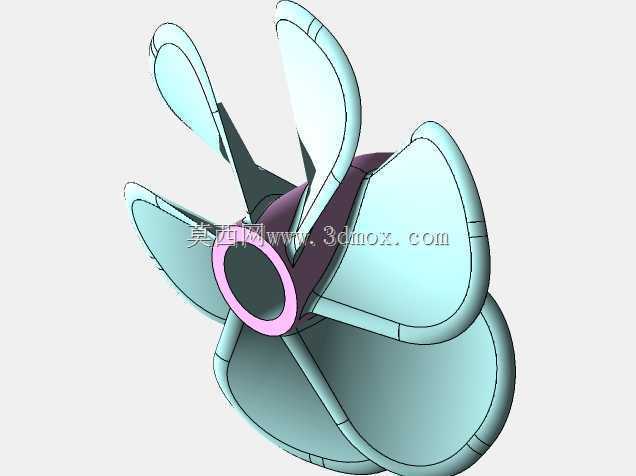

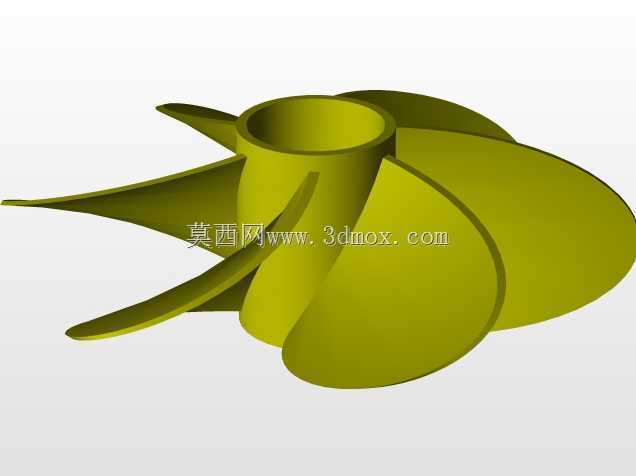

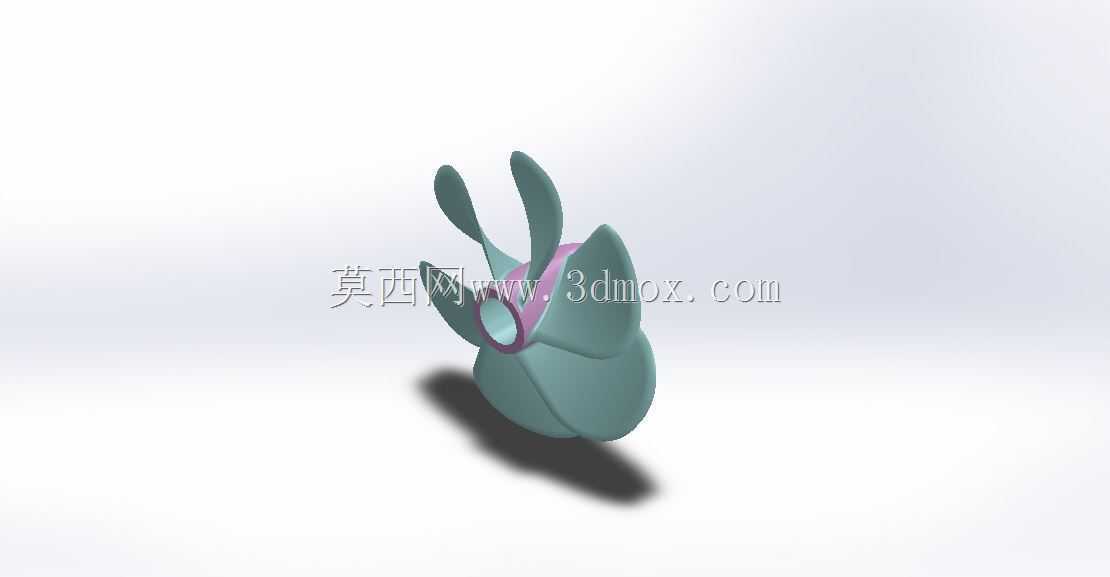

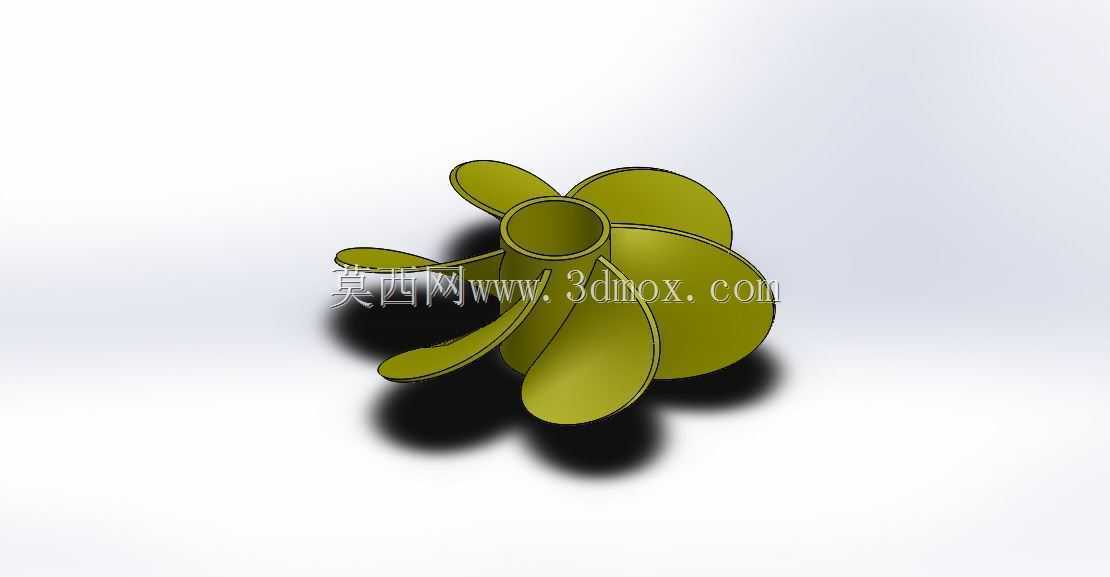

　　这套螺旋桨的三维结构，是围绕小尺度流体推进场景完成的曲面零件方案，核心作用是把转轴输入的旋转运动持续转化为轴向推力，在小型水下航行器、风冷散热风道、小型流体输送装置里都能适配。从建模落地的角度看，整个桨叶没有采用常规平直叶片的拉伸成型思路，每一片叶身都做了连续变曲率的曲面过渡：叶根位置和中心轮毂做了大圆角融合，避免旋转过程中应力在衔接位置集中，叶尖位置则做了收窄圆滑处理，既降低高速转动时叶尖的涡流损耗，也能减少运转过程中产生的流体噪声。

　　实际做结构校核的时候，首先要明确安装边界：中心轮毂预留了同轴的安装通孔，孔位和驱动轴的配合段做了定位台阶，装配时桨叶端面可以直接贴靠轴肩完成轴向定位，周向可以通过平键或者紧定螺钉锁止，不会出现运转打滑的问题。轮毂外侧还设计了一圈环形限位凸缘，桨叶根部全部搭接在凸缘外缘，整个旋转部件的轴向厚度控制得比较紧凑，不需要额外占用过长的轴段空间，在狭小的设备舱内部布置时，不用大幅改动原有传动链路的布局。

　　从流体做功的逻辑来看，这套桨的叶片数量和曲面倾角做了匹配优化：叶片从轮毂向外延伸的过程中，翼型截面的安装角沿径向逐步递减，靠近轮毂的线速度更低，所以叶根段的曲面倾角更大，能在低线速区域充分“抓附”流体；靠近叶尖的位置线速度更高，倾角收窄之后可以避免流体沿叶面发生滑脱，让整个叶展范围内的做功效率保持均匀。曲面的光顺度在建模阶段就做了连续性检查，所有叶身表面没有突兀的折边或者凹陷，流体划过叶表的时候不会出现局部紊流，既能够提升推力转化效率，也能降低桨叶表面受到的交变冲击载荷。

　　在不同应用场景下，这套结构的适配调整逻辑也很清晰：如果用在小型水下推进单元，桨叶的外缘和导流罩内壁之间只需要预留很小的安全间隙，旋转时叶尖不会剐蹭罩体，同时间隙越小，流体从叶尖边缘回流的漏损就越低，推进效率可以进一步提升；如果用在风冷散热的风道内部，这套多叶曲面结构可以在较低转速下输出足够的风压，吹动空气穿过散热鳍片的缝隙，相比普通平直轴流扇叶，送风的距离更远，气流的分布也更均匀，不会出现局部风道风量不足的问题。

　　结构细节上，桨叶和轮毂的衔接位置全部做了加厚处理，旋转时叶片受到的离心力可以顺畅传递到轮毂主体，不会在叶根位置出现应力断层。整个零件的外形没有复杂的倒扣结构，如果采用注塑工艺量产，模具可以沿轴向直接分模，不需要设计复杂的侧向抽芯结构，量产的成型难度很低；如果采用机加工方式做金属样件，五轴加工设备可以一次装夹完成所有曲面的铣削，后续只需要对叶表做简单抛光就能达到设计的曲面精度。

　　装配校核的时候还要考虑动平衡边界：所有叶片沿周向均匀分布，每片叶的曲面造型、质量分布完全对称，建模阶段就可以直接赋予材料密度完成质量属性测算，理论质心落在旋转轴线上，实际样件做完简单的动平衡去重之后，高转速运转时的振动幅度可以控制在很小的范围，不会把振动传递到相连的驱动电机或者设备壳体上，也能延长两端支撑轴承的使用寿命。桨叶的前缘位置做了轻微的圆弧加厚，即便流体中混入细小的杂质颗粒，也不容易直接磕伤叶边，长期运转的结构可靠性更有保障。
