上单翼轻型固定翼航模飞机结构设计

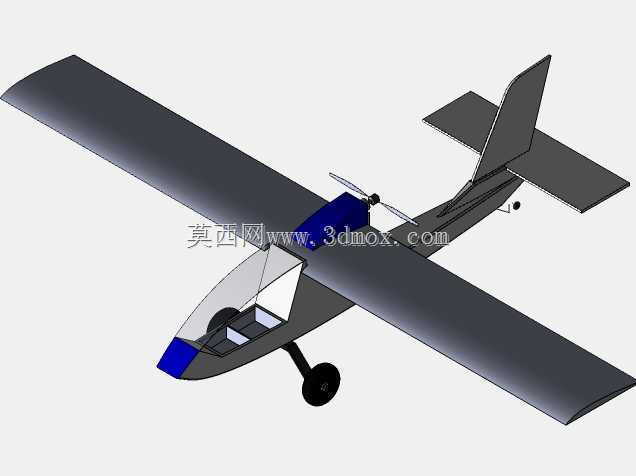

　　这套三维数模围绕轻型固定翼航模的整机结构展开，采用上单翼、常规尾翼、前三点起落架的经典布局，机身、机翼、垂尾、平尾、座舱罩、动力舱与起落架均按装配关系完整建模，可直接用于航模结构方案评审、零件拆分、工艺下料与飞行原理教学演示。

　　从实际使用场景看，这类小翼展固定翼平台主要服务于航空科普教学、初级航模飞行训练、校园科创项目以及低速气动布局验证。上单翼构型把主翼布置在机身顶部，机翼对机身形成吊挂效应，横侧出现倾斜时会自然产生恢复力矩，对新手操纵更友好；同时机翼抬高后，地面滑跑阶段翼面不易被跑道杂物、草叶磕碰，外场起降适应性更好。机身腹部留出充足空间，可布置电池、接收机、舵机、牵引挂钩或小型任务载荷，维护时打开座舱罩即可完成接线与重心调整。

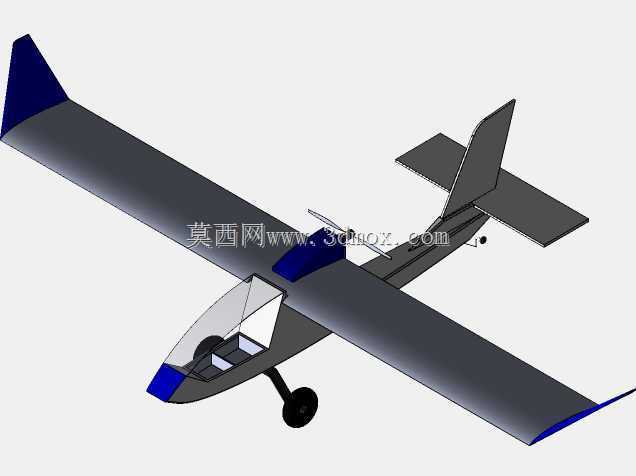

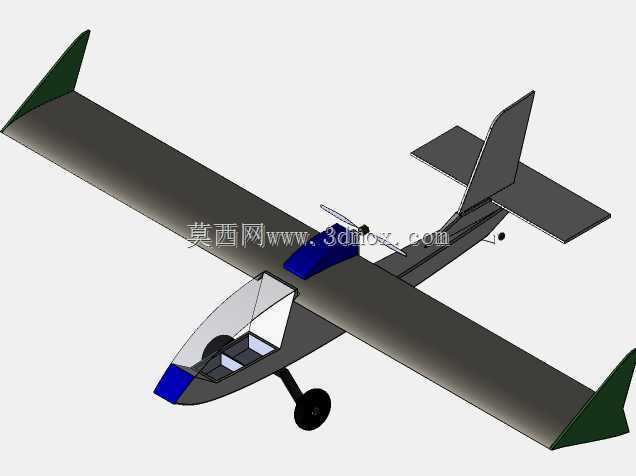

　　功能结构上，模型把长直机翼作为主要升力面，翼尖设置端板形式的小翼结构，用于抑制翼尖绕流、降低诱导阻力；机翼平面形状平直，加工时可按等弦长段分段切割翼肋，降低木模或泡沫芯的制作难度。尾段采用垂直安定面加水平安定面的常规尾翼组合，垂尾提供方向稳定与偏航操纵，平尾负责俯仰配平，舵面分区在数模中保留了清晰边界，后续可据此换算舵面面积、铰链轴线与舵机摇臂行程。机头区域预留螺旋桨动力安装位，电机座、桨罩轮廓与机身纵轴对齐，便于校核拉力线角度，避免动力装机后出现明显的俯仰或偏航耦合。

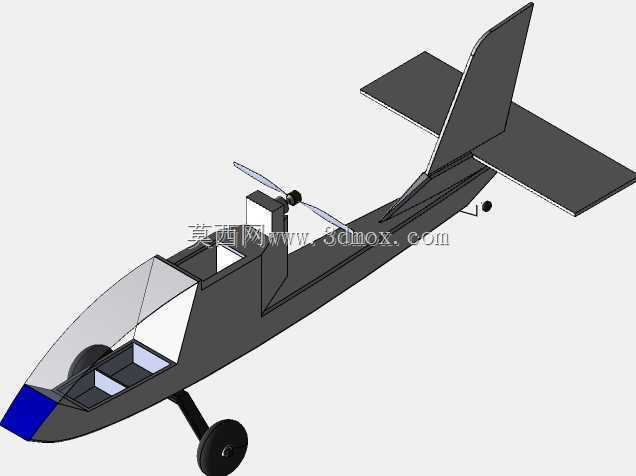

　　设计思路上，整机优先兼顾轻量化、结构刚度与装配工艺性。机身采用细长流线截面，从机头座舱向尾梁逐渐收窄，既减小迎风面积，也让尾翼力臂得到充分延长；尾力臂增加后，平尾和垂尾可以用较小面积获得足够配平力矩，有利于控制尾部重量。座舱段做成透明罩与深色机身骨架配合的形式，内部可见座椅、操纵台等简化结构，既还原载人轻型飞机的识别特征，也方便教学时讲解飞行员位置、重心范围与设备布置关系。主翼与机身通过顶部中央连接区对接，模型中保留了翼身结合面的安装轮廓，实际制作时可在此处设计翼台、碳杆插接或绑带固定结构，保证机翼拆装运输便利。

　　起落架采用前三点式布置，前轮位于机头下方，两个主轮位于机身重心稍后区域。该布局在地面滑跑时方向稳定性较好，转弯操纵直观，着陆拉平后不容易出现拿大顶现象；主起落架斜撑杆与机身底部连接，能够缓冲粗暴着陆冲击。数模中轮胎、支柱、转向摇臂的相对位置明确，后续做详细设计时可据此校核主轮距、前轮偏转角以及地面擦地角，避免起飞抬尾或着陆下沉时螺旋桨、尾翼接触跑道。

　　外形与安装边界方面，整机呈现长机翼、短舱身、长尾梁的比例特征，机翼展向尺寸远大于机身宽度，运输或收纳时需要把机翼作为可拆卸部件处理；机身侧向轮廓从机头螺旋桨到垂尾后缘连续过渡，垂尾高度高于平尾，平尾左右对称伸出，布置舵机拉杆时应沿尾梁两侧或内部走线，减少外露阻力。重心设计应落在主翼气动弦长的合理区间内，电池、接收机等较重部件优先靠近机身中部布置；机翼前缘、机头罩和翼尖属于外场易碰部位，结构拆分时应考虑单独更换。通过该数模，设计人员可以继续完成翼肋站位、蒙皮分块、舵面铰链、起落架固定片和动力安装座的工程细化，也可将其作为低速固定翼飞机气动布局与结构装配关系的直观演示对象。
