冯卡门曲线火箭头锥带吊环安装结构

　　该头锥结构以冯·卡门气动曲线作为母线生成回转外形，区别于普通圆锥、抛物线锥或简单椭球整流罩，其轮廓在靠近底端的位置曲率变化平缓，向尖端收拢时过渡连续，能够在亚声速与跨声速工况下兼顾较低压差阻力与较好的纵向稳定性。工程上这类鼻锥常见于探空火箭、小型固体助推器、高速试验飞行器及部分风洞标模，前端用于整合载荷舱、引导气流平顺后掠，避免头部产生强脱体涡或过早气流分离。

　　建模时先将冯·卡门头锥方程转化为半径随轴向位置变化的参数表，再通过回转特征生成主体曲面。母线并非凭视觉随手拉成尖锥，而是控制长细比、底端半径和尖端收敛规律：长细比偏大时，头部更细长，适合降低高速波阻；长细比偏小时，内部可利用容积增加，适合布置导引元件、配重或回收装置。曲面在根部与圆柱舱段相接处保持切线连续，可减少台阶、折角带来的局部阻力增量，也便于后续与舱体蒙皮、连接环进行装配。

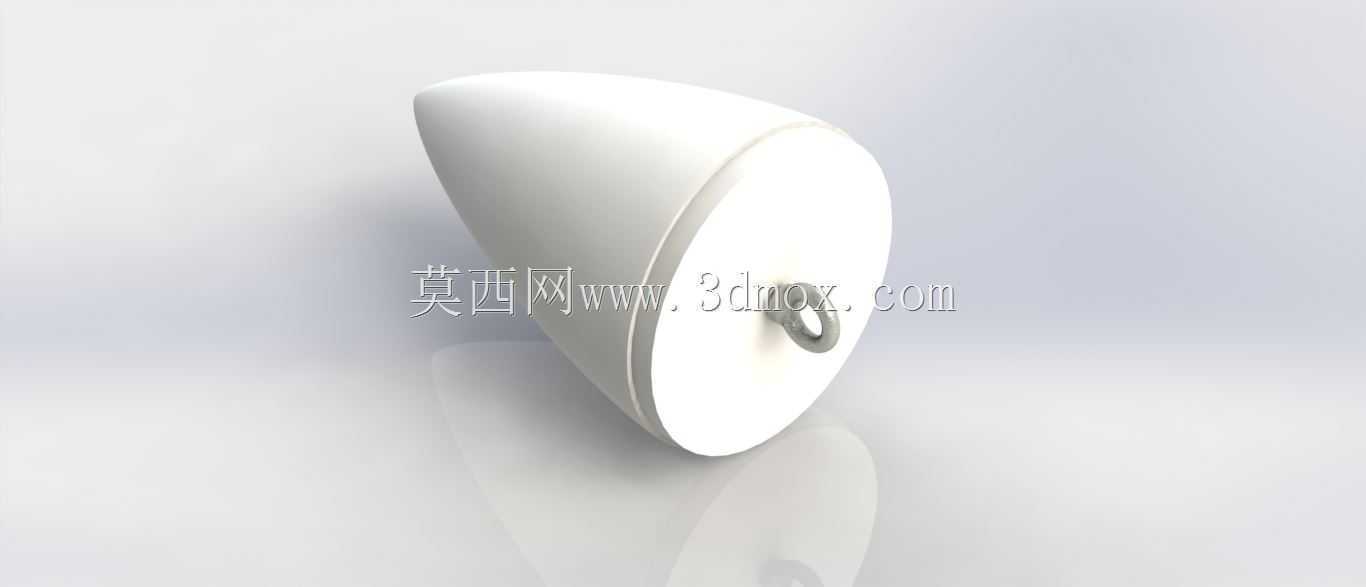

　　头锥底端没有做成封闭尖底，而是保留平整安装端面，并在中心设置吊环螺栓。该标准件的作用不只是搬运吊挂：在地面总装阶段，它可作为头锥翻身、吊装、对舱的临时承力点；在部分试验方案中，也可配合回收伞连接带、牵引绳或地面固定索具使用。安装位置选在端面中心，使起吊力尽量沿头锥轴线传递，避免偏载导致薄壁锥壳局部凹陷。螺栓与塑料嵌件、垫圈、端面加强区共同构成连接边界，设计时需要校核拉拔力、螺纹啮合长度以及端面承压面积，不能只把吊环当作外观附件。

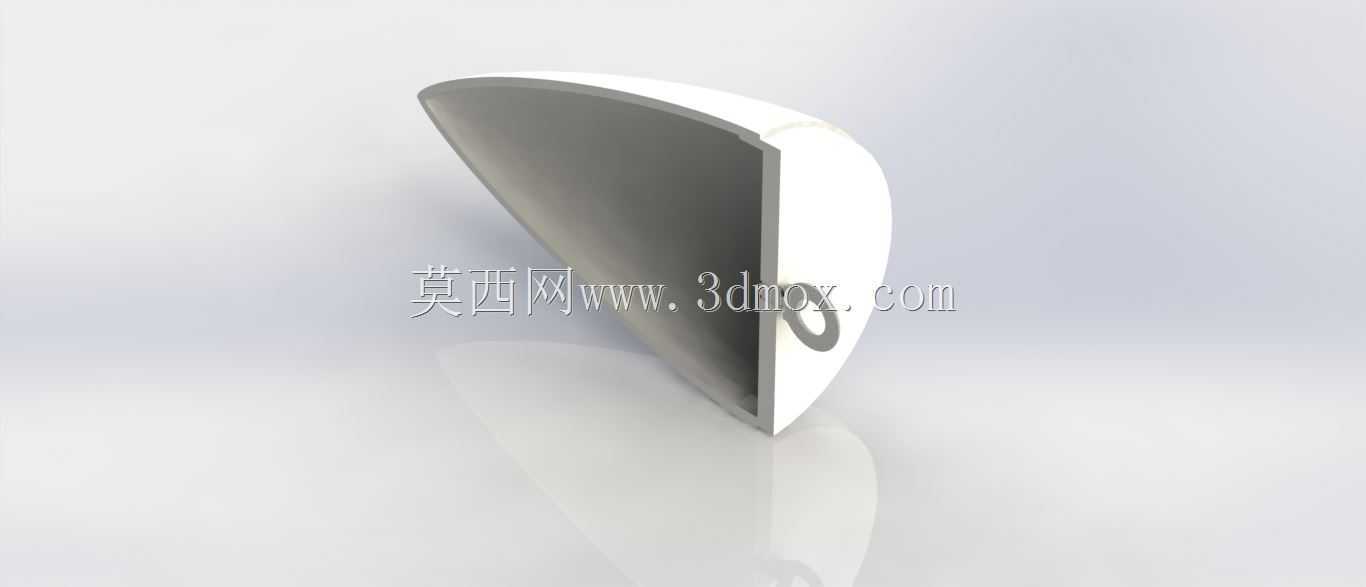

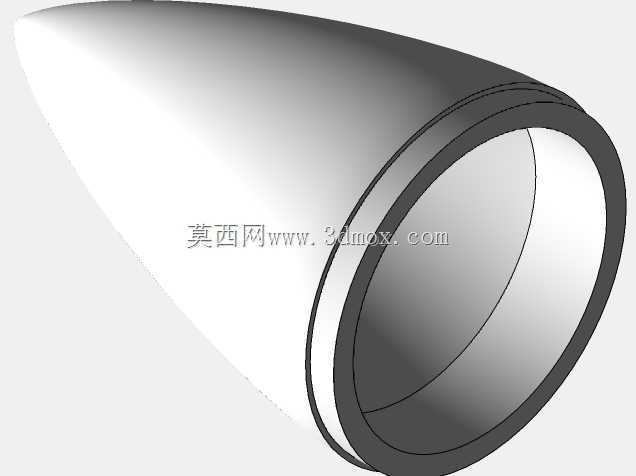

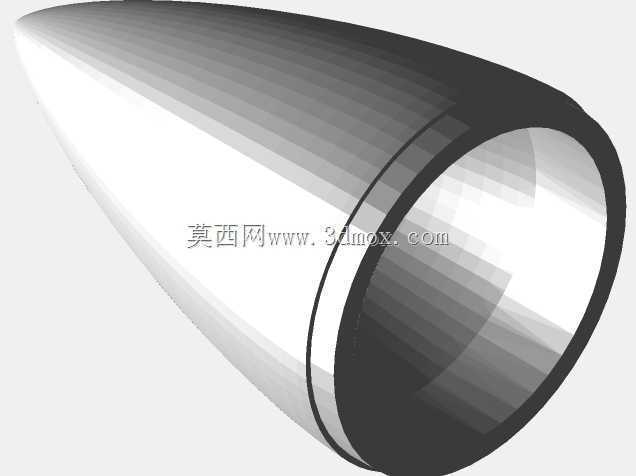

　　从结构分层看，头锥外部为连续整流壳，内部可根据实际用途增加径向肋、前端配重座、设备安装板或伞舱固定台阶。若用于固体火箭，头锥后方通常对接装药舱或过渡段，底端直径就是最直接的安装边界；若用于无人机或高速试验件，则可在锥体内壁预留粘接面和螺钉孔位。端面外缘应给出与舱体配合的止口，止口直径、深度和倒角决定同轴度，装配后能控制头锥相对主舱的径向跳动。

　　外形尺寸的确定围绕底端直径、总长度和根部连接法兰三个关键边界展开。底端圆柱面决定与后舱的匹配关系，尖端圆角不能无限制缩小：过尖虽然有利于减阻，但加工时容易磕碰损伤，层压或3D打印成型时也可能出现强度不足。实际建模中可在尖端保留微小圆弧，在不明显改变气动性能的前提下提高抗冲击能力。根部则需要设置壁厚过渡区，使锥壳从较薄的气动蒙皮逐渐过渡到能承受连接载荷的端面环。

　　安装接口方面，吊环螺栓轴线应与头锥回转轴线重合，端面需保证足够平面度，以免螺栓受弯。若头锥采用轻质材料打印或复合材料铺覆，中心承载区应嵌入金属件或增加局部衬套，把集中载荷扩散到周围端面。塑料插件可用于隔离、定位或防松，但不能单独承担主要吊挂载荷。周边若增加螺钉与后舱连接，螺钉应布置在同一分度圆上，并在锥壳内侧留出扳手空间。

　　该结构的三维设计重点不在复杂装配数量，而在气动曲线、壳体壁厚和承力接口之间的平衡。参数化修改母线系数后，可以快速得到不同长细比的头锥方案，再结合舱段直径、内部设备包络和吊装要求调整根部端面。完成建模后，可直接用于干涉检查、气动外形评审、3D打印样件验证或加工图纸细化，也能作为探空火箭头部整流、高速载体鼻锥和教学试验件的基础结构。
