双翼竞技参赛无人机结构设计

　　这套固定翼飞行器结构面向竞技飞行与教学验证场景展开，整体采用上下双翼支撑布局，区别于常规单翼航模，重点在于低速状态下的升力维持、短距起降能力以及绕标机动时的姿态稳定性。在比赛科目中，飞行器往往需要在有限场地内完成起飞、绕障、载重或定点降落，低速升力不足会导致起飞滑跑距离过长，转弯失速则会直接影响任务完成率。双翼构型通过上下两层机翼共同提供升力，在相同翼展和飞行速度下可获得更大的升力面积，同时机翼弦长和结构高度经过协调，避免上下翼之间气流干扰过度集中。

　　机身主体沿纵向布置，前部预留动力安装区域，可根据竞赛规则匹配电机、螺旋桨及相应整流结构；中段用于容纳飞控、电池、接收机和任务载荷，重心控制在机翼气动中心附近，便于在不同电池重量下保持俯仰平衡。尾翼部分由垂直安定面、方向舵和水平尾翼组成，垂尾高度较高，以增强航向稳定性；水平尾翼远离主翼，能够提供足够的俯仰操纵力矩。结构建模时，机身、机翼、尾翼、起落架和连接件均按装配关系拆分，既便于检查干涉，也能为后续加工、激光切割、3D打印或复合材料成型提供明确边界。

　　机翼采用矩形翼与局部修形结合的方式，翼肋、翼梁和蒙皮区域在三维模型中保持连续过渡。上翼通过支架与机身连接，下翼则靠近机身下部布置，翼间支柱形成稳定的桁架受力路径。这样的布置不只是外观复刻，更考虑到竞赛飞行中的弯曲和扭转载荷：机翼根部承担主要弯矩，翼间支柱分担上下翼的相对变形，使整机在急转弯和拉起动作中不易出现翼尖颤振。机翼上的深色区域可对应蒙皮拼接、加强片或设备安装位，实际制作时可在此处布置碳纤维加强条，以提高比刚度。

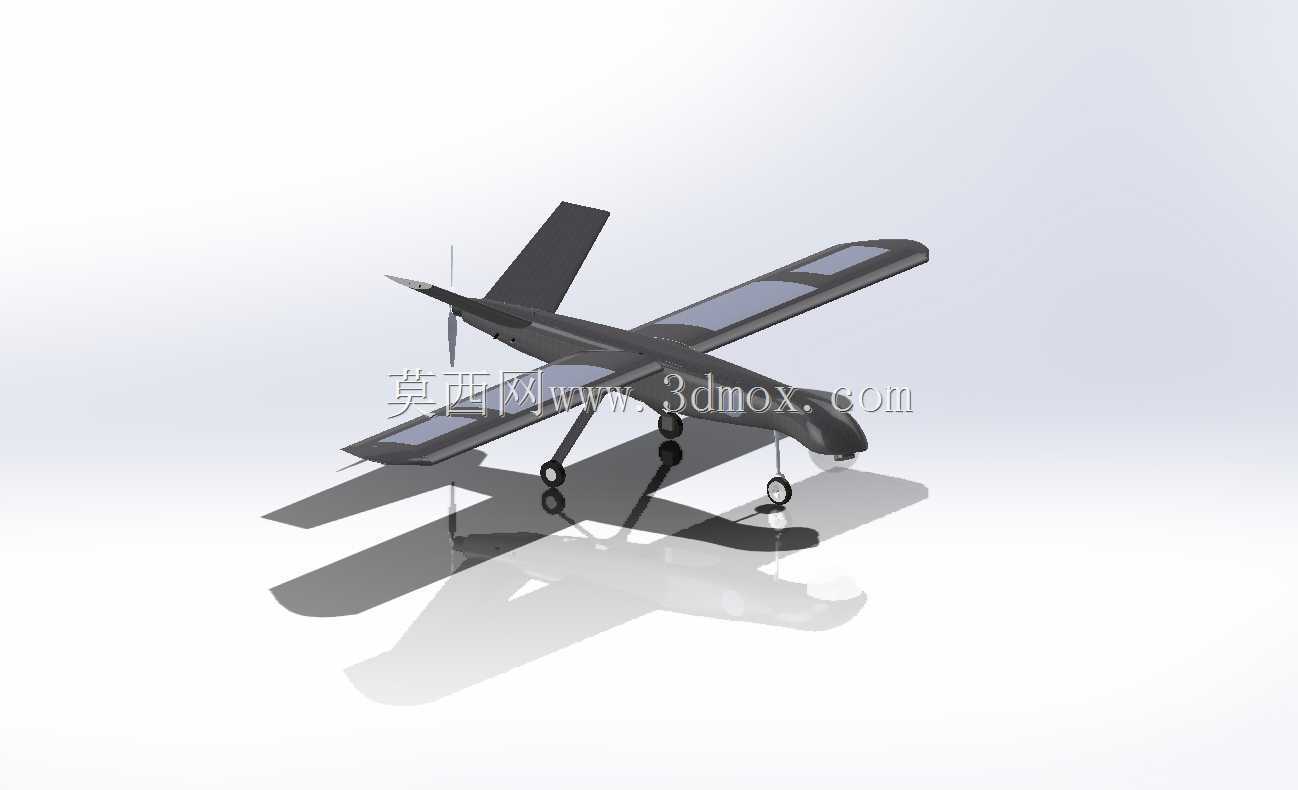

　　起落架采用前三点式轮式布局，前轮位于机头下方，两个主轮位于机身重心稍后位置。该布局在地面滑跑时具有较好的方向稳定性，起飞抬轮和着陆接地过程更容易控制。主起落架通过斜撑杆与机身承力框连接，杆件承受着陆冲击并将载荷分散到机身下部；轮轴、轮毂和轮胎位置均保留装配间隙，便于检查转向、收放或减震改装空间。对于草地、塑胶跑道或临时比赛场地，可在不改变机身接口的前提下更换更大直径的机轮，以降低碎石和草面对起降的影响。

　　设计思路上，模型没有追求复杂曲面堆砌，而是把竞赛飞行器最关键的气动布局、重心区间、维护开口和受力传递路径表达清楚。机身截面保持简洁，内部设备可沿滑轨或绑带固定，电池舱靠近重心，更换不同容量电池时对俯仰平衡的影响较小。机翼与机身的连接位置需要保证拆装重复性，方便运输后快速重新装配；尾翼和舵面区域则预留摇臂、拉杆和舵机安装空间，避免操纵机构在极限偏转时与蒙皮或骨架发生干涉。

　　从外形边界看，双翼布局虽然增加了机翼层数，但整机翼展仍控制在适合场地运输和人工搬运的范围内，机身长度与尾翼力臂匹配，垂尾高度不会给地面转运带来明显限制。安装时需重点核对螺旋桨旋转面与前起落架的间距、机翼支柱与机身接头的同轴度，以及主轮接地时机翼下方的安全高度。若用于飞行教学，该结构还可作为空气动力学、薄壁构件设计、起落架缓冲和小型无人系统集成的验证对象，帮助设计者在造型确定前完成装配检查、重量估算和气动布局评审。
