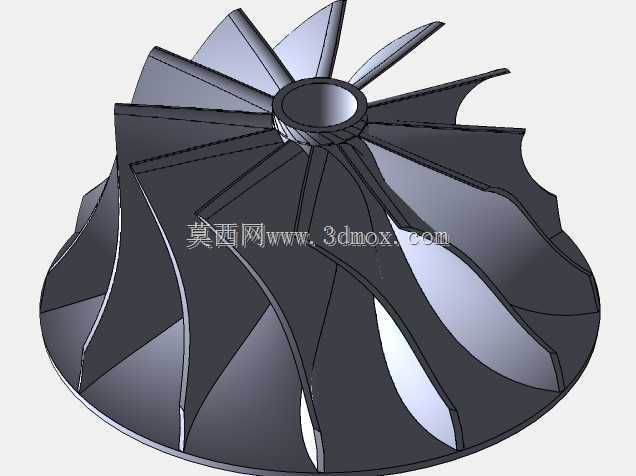

十二叶片离心式压气机叶轮结构

　　该结构面向离心式压缩设备中的核心转子部件，叶轮采用十二片空间扭曲叶片沿轮毂周向均布的构型，主要承担将输入轴功转化为气体压力能与动能的任务。在小型航空动力、涡轮喷气发动机、地面增压机组以及实验台气源系统中，这类叶轮通常安装在高速轴端，气体从轴向进入中心区域后，被旋转叶片带动并沿径向向外加速，最终在扩压通道内完成速度能向压力能的转换。

　　从功能实现上看，叶片数量取十二片，是在流量覆盖、叶片载荷、叶道阻塞和加工可实现性之间取得平衡的方案。较多叶片能够缩短相邻叶道间的周向跨度，降低单只叶片所承担的气动负荷，使气流在轮盘表面的转向更加连续；同时，叶片前缘靠近进气口，后缘延伸至叶轮外缘，型线沿轴向高度和径向半径同步变化，形成后弯式流道。该类流道有利于控制出口绝对速度方向，减少气流在无叶扩压器入口处的冲击损失，也便于在较宽转速范围内维持较稳定的压升特性。

　　建模时，轮毂中心保留轴孔与配合凸台，用于传递转矩并确定转子回转轴线。轴孔周围的轮毂厚度明显大于外缘区域，既为键连接、过盈配合或锁紧螺母安装留出结构空间，也能降低高转速下中心孔附近的应力集中。轮盘从中心向外侧逐渐过渡，底部轮廓呈近似锥形扩张，使材料分布更贴近离心载荷路径；叶片根部与轮盘之间需要保留连续圆角，避免在高速旋转时因几何突变产生疲劳裂纹。外缘处叶片厚度相对较薄，以减小质量和叶尖泄漏，但后缘位置仍需保持足够刚性，防止气动激振引起局部变形。

　　安装边界方面，叶轮的轴向进气范围由中心轮毂直径和叶片前缘高度共同决定，外径则决定机组蜗壳或扩压器的最小内壁尺寸。进行整机布置时，前方需预留轴向进气管路和导流锥空间，后方要与主轴轴肩、锁紧件及密封结构保持明确间隙；外缘与机匣之间应设置均匀的叶尖间隙，间隙过小会因热膨胀、振动和加工误差产生擦碰，过大则会增加回流泄漏。叶片出口宽度、轮盘背腔形状和排气方向会直接影响后续蜗壳收集效率，因此在结构设计阶段不能只关注叶轮本体，还需要同步校核进气道、扩压器和壳体的衔接关系。

　　从三维建模过程看，单个叶片适合先建立中弧线与多个截面型值点，再通过放样形成空间曲面；阵列时以回转轴为中心进行周向复制，保证十二片叶片的角度等分。叶片曲面与轮盘表面应采用合并或布尔方式形成一体转子，根部圆角需沿叶片走向连续变化。中心孔、端面和配合台阶属于加工与装配基准，建模时应保持同轴；若用于后续仿真，还可在叶道入口、出口和叶尖区域保留足够明确的几何边界，以便划分流体域并施加速度、压力和旋转周期条件。

　　实际工程中，这类叶轮通常承受离心力、气动压力和温度场共同作用。轮心区域应力最高，叶片则受到高频气动激振，因此材料多选用高强度铝合金、钛合金或高温合金，具体取决于转速、介质温度和寿命要求。结构审查时应重点关注轴孔边缘、叶片根部圆角、出口尖边以及轮盘背面的刚度分布；对于高速工况，还需结合动平衡等级控制材料去除和装配偏心。该模型完整呈现了离心压气机叶轮的叶片空间形态、轮毂过渡、中心安装孔和外缘排气边界，可用于气动方案讨论、转子结构教学、装配干涉检查以及后续工程细化。
